Диагностика внутреннего сопротивления АКБ: методы и практическое применение
Внутреннее сопротивление - ключевой параметр, определяющий состояние аккумулятора. В этой статье мы подробно разберем, как его измерить, какие значения считаются нормальными, и как использовать эти данные для оценки состояния батареи.
Что показывает внутреннее сопротивление?
Этот параметр характеризует:
- Способность отдавать ток под нагрузкой
- Степень износа аккумулятора
- Наличие внутренних дефектов (сульфатация, замыкания)
3 метода измерения

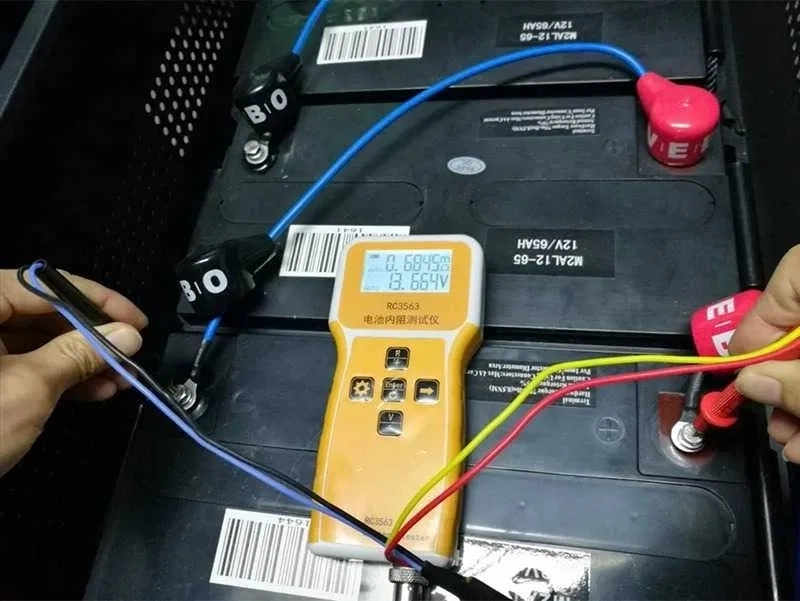

1. С помощью профессионального тестера
Специальные приборы (например, Fluke BT500) измеряют сопротивление напрямую:
| Тип АКБ |
Нормальное сопротивление (мОм) |
| Новый 60 А·ч |
4-6 |
| Б/у 60 А·ч |
6-10 |
| Изношенный 60 А·ч |
>15 |
2. Метод двух нагрузок
Для измерения потребуется:
- Измерить напряжение без нагрузки (U1)
- Подключить известную нагрузку (R)
- Измерить напряжение под нагрузкой (U2)
- Рассчитать по формуле: Rвн = (U1-U2)/(U2/R)
3. Анализатором аккумуляторов
Приборы типа Midtronics MDX-650 дают наиболее точные результаты, учитывая:
- Температуру АКБ
- Текущий заряд
- Историю измерений
Практическое применение данных
1. Оценка состояния АКБ
| Сопротивление |
Состояние |
Рекомендации |
| До 110% от номинала |
Хорошее |
Эксплуатация без ограничений |
| 110-150% |
Удовлетворительное |
Требуется контроль |
| Свыше 150% |
Критическое |
Необходима замена |
2. Выявление проблем
Повышенное сопротивление может указывать на:
- Сульфатацию пластин
- Потерю электролита
- Коррозию токоотводов
- Отслоение активной массы
3. Прогнозирование остаточного ресурса
Ежемесячное измерение позволяет:
- Построить график старения АКБ
- Спрогнозировать момент выхода из строя
- Оптимизировать сроки замены
Факторы, влияющие на точность
- Температура: +20°C - оптимальна для измерений
- Заряд: АКБ должна быть заряжена на 100%
- Стабильность: Перед измерением выждать 2 часа после зарядки
- Контакт: Чистые клеммы без окислов
Частые ошибки
- Измерение на холодном аккумуляторе
- Использование некалиброванного оборудования
- Неучет температурной компенсации
- Проверка сразу после зарядки
Заключение
Регулярное измерение внутреннего сопротивления - наиболее точный метод оценки состояния АКБ. Для обслуживаемого парка автомобилей рекомендуем:
- Проводить замеры ежемесячно
- Вести журнал показаний
- Сравнивать с предыдущими результатами
- Принимать решение о замене при росте сопротивления >50% от первоначального
Этот метод позволяет избежать внезапных отказов и оптимизировать затраты на обслуживание автопарка.
