Источники питания для систем видеонаблюдения: полное руководство
Стабильное электропитание - основа бесперебойной работы системы видеонаблюдения. В этой статье разберем все типы источников питания, их особенности выбора и подключения, а также дадим практические советы по организации отказоустойчивой системы.
Требования к источникам питания для видеонаблюдения
Системы видеонаблюдения предъявляют особые требования к электропитанию:
- Стабильное напряжение - отклонения не более ±5% от номинала
- Непрерывная работа - 24/7 без перерывов
- Защита от скачков напряжения
- Резервирование - возможность работы при отключении электроэнергии
- Безопасность - защита от короткого замыкания и перегрузок
Типы источников питания для видеонаблюдения
1. Блоки питания (БП)
Самый распространенный вариант для небольших систем:
| Тип БП |
Напряжение |
Мощность |
Применение |
| Компактные |
12В |
10-30Вт |
1-2 камеры |
| Модульные |
12В/24В |
50-300Вт |
3-8 камер |
| Rack-монтажные |
12В/24В/48В |
500Вт+ |
Крупные системы |
2. Аккумуляторные системы
Обеспечивают работу при отключении электроэнергии:
- AGM-аккумуляторы - наиболее популярный выбор (срок службы 3-5 лет)
- Гелевые аккумуляторы - для экстремальных температур
- Литиевые аккумуляторы - компактные, но дорогие

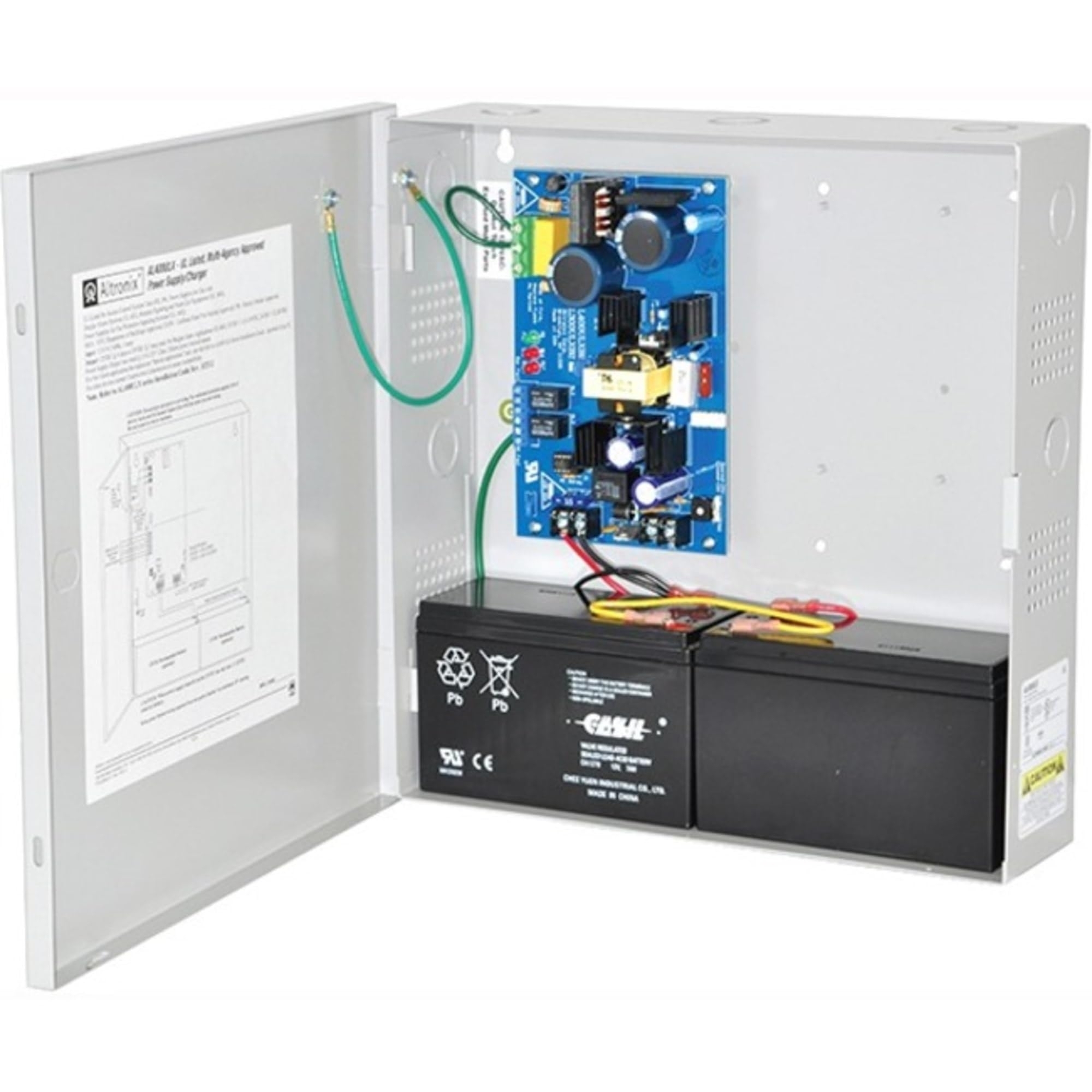

3. Комбинированные решения (ИБП)
Источники бесперебойного питания сочетают БП и аккумулятор:
- Line-Interactive - базовый уровень защиты
- On-Line - профессиональные решения с чистым синусом
- Гибридные системы - с солнечными панелями
Как рассчитать мощность системы
Формула расчета минимальной мощности блока питания:
Мощность БП = (Сумма мощностей всех камер × 1.3) + 20% запас
Пример для 4 камер по 10Вт: (4 × 10 × 1.3) × 1.2 = 62.4Вт → выбираем БП на 65Вт
Схемы подключения питания
Централизованная схема
Один мощный БП питает все камеры через распределительную коробку. Плюсы:
- Проще обслуживание
- Легче организовать резервирование
- Экономия на количестве БП
Децентрализованная схема
Каждая камера имеет свой БП. Преимущества:
- Отказ одной линии не влияет на другие
- Проще монтаж на больших расстояниях
- Гибкость в расширении системы
Рекомендации по выбору
При выборе источника питания учитывайте:
| Фактор |
Рекомендация |
| Количество камер |
До 3 - отдельные БП, более 3 - централизованное питание |
| Длина кабеля |
Более 30м - повышаем напряжение до 24В или используем усилители |
| Температурный режим |
Для улицы выбираем БП с диапазоном -20°C...+60°C |
| Резервирование |
Минимум 12 часов автономной работы для важных объектов |
Типичные ошибки монтажа
- Экономия на блоке питания - приводит к преждевременному выходу из строя
- Недостаточное сечение кабеля - вызывает падение напряжения
- Отсутствие защиты от грозы - особенно для уличных камер
- Игнорирование резервирования - система отключается при перебоях
Советы по обслуживанию
- Раз в полгода проверяйте состояние аккумуляторов
- Ежеквартально очищайте вентиляционные отверстия БП
- Контролируйте напряжение на концах длинных линий
- Используйте стабилизаторы при нестабильном напряжении в сети
Заключение
Правильно организованное питание - залог надежной работы системы видеонаблюдения. Для небольших систем достаточно качественного БП с запасом мощности, для важных объектов обязательна система резервирования с ИБП. При проектировании учитывайте перспективы расширения системы и возможные перебои электроснабжения.
