Как определить, что генератор не заряжает аккумулятор: 5 точных способов диагностики

8 июля 2025

Прелюдия: Электрическая кома на колесах

Многие водители относятся к своему автомобилю или мотоциклу потребительски, пока техника не преподнесет неприятный сюрприз. Представьте ситуацию: вы глушите мотор у супермаркета на пять минут, а вернувшись, слышите лишь издевательски слабое жужжание втягивающего реле. Первый порыв — обвинить во всех грехах аккумуляторную батарею (АКБ). Это классическая интуитивная ошибка, которая в 2025 году стоит автомобилистам лишних денег.

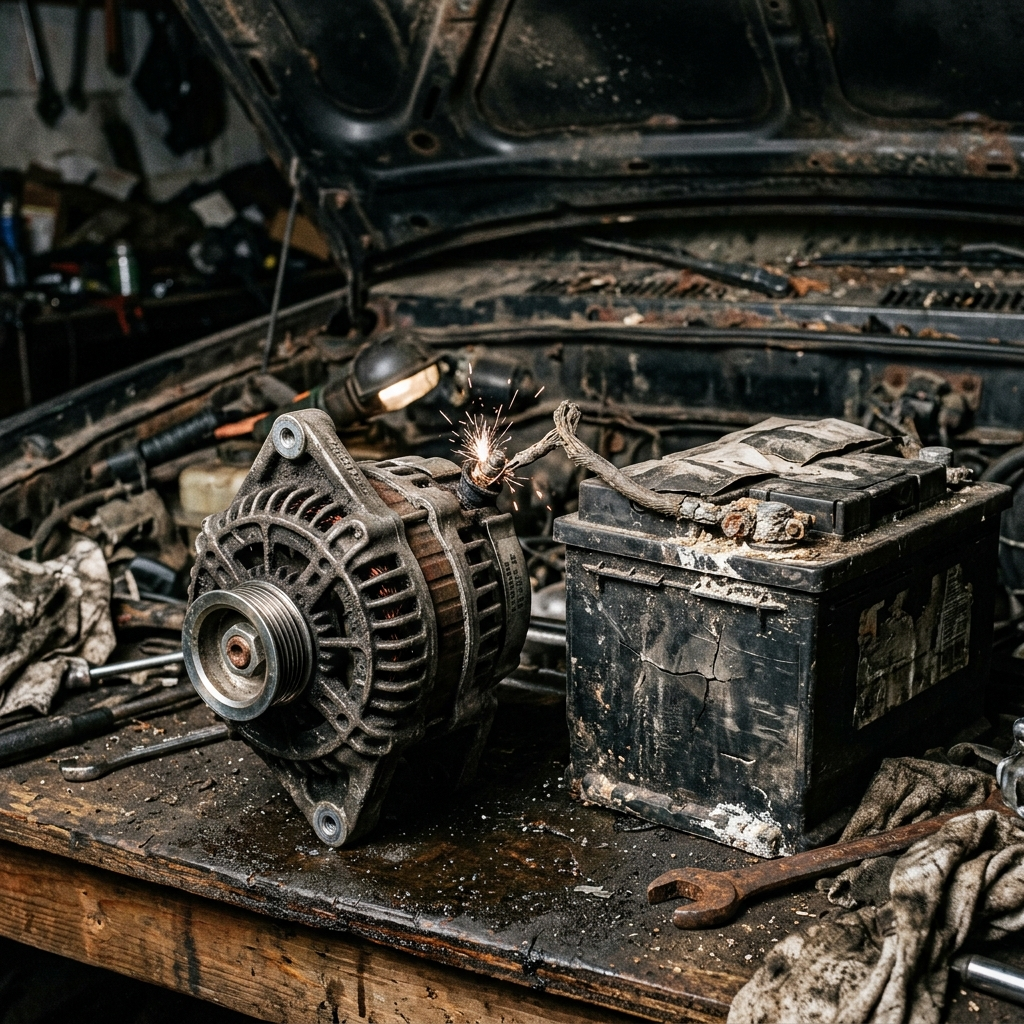

Гораздо чаще источник зла прячется под алюминиевым корпусом генератора. Это устройство обязано не просто крутиться вместе с мотором, но и восполнять потраченную на старт и работу электроники энергию. Если оно не справляется, батарея хронически недополучает ток и работает на износ, подобно спортсмену, которого заставляют бежать марафон без еды и воды. Давайте разложим процесс диагностики на атомы и научимся вычислять саботажника в электрической цепи без дорогостоящего визита в сервис.

Способ №1: Визуальный триаж и тактильный осмотр

Перед тем как вооружаться тестерами и осциллографами, стоит включить свои органы чувств. Статистика отказов 2024–2025 годов говорит о том, что почти четверть случаев отсутствия зарядки связана с банальным нарушением физического контакта или механическим износом периферии.

А. Контактная группа: химия и физика окисления

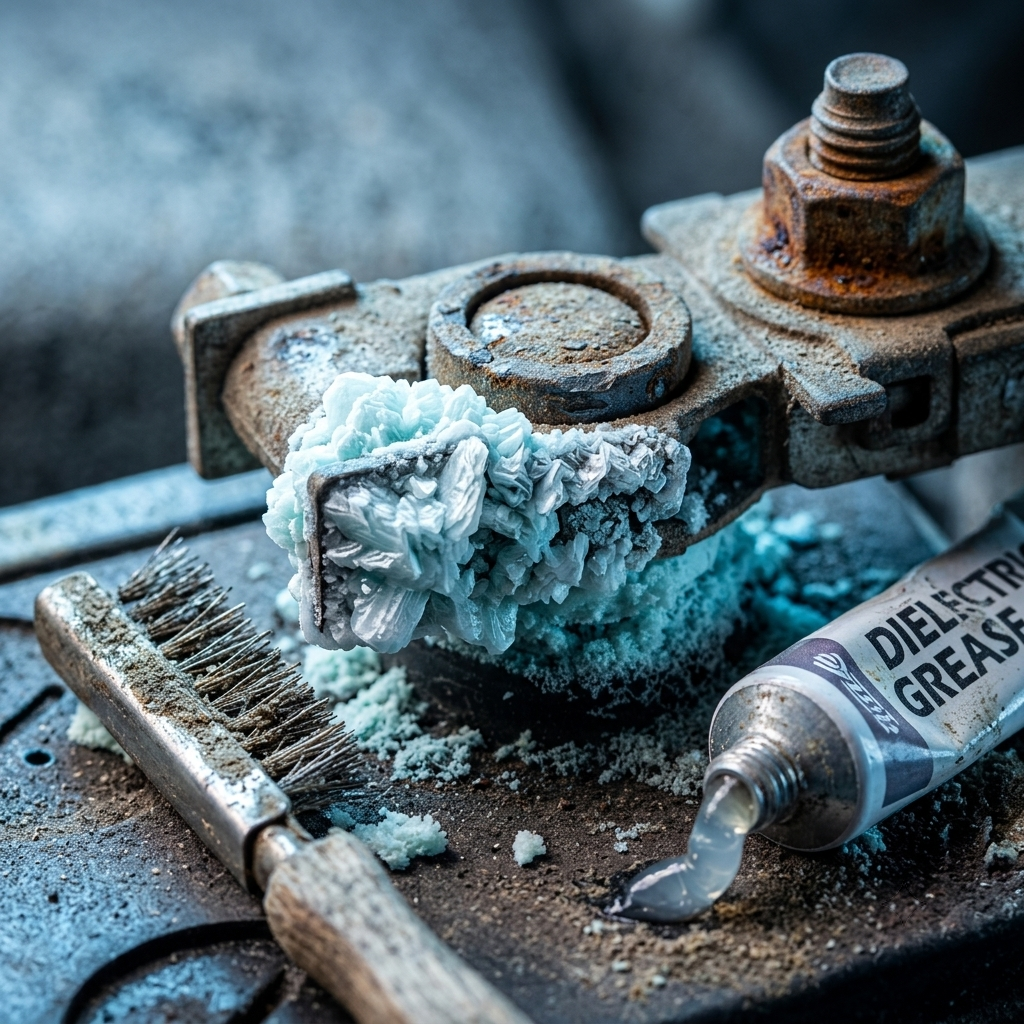

Сине-зеленый или грязно-белый налет на свинцовых выводах батареи — это не косметический дефект. Это результат химической реакции паров кислоты с медью или латунью клемм. Образовавшаяся корка сульфатов и оксидов работает как мощный резистор. Ток от генератора может быть достаточным, но до пластин аккумулятора он просто не дойдет — рассеется в тепло.

Алгоритм действий: Снимите оба наконечника (сначала минус, потом плюс). Используйте жесткую нейлоновую щетку или специальный инструмент для зачистки клемм. Цель — добиться матового свинцового или медного блеска. После затяжки обязательно покройте контактный узел защитной смазкой, блокирующей доступ кислорода.

Б. Силовые магистрали генератора
Проследите взглядом жгут проводов, отходящий от генератора. Вас интересует толстый силовой кабель (часто на кольцевом наконечнике под гайкой) и тонкий управляющий разъем (фишка). Пластик фишки от перепадов температур становится хрупким и лопается, а внутренние пины окисляются. Любое шевеление этого разъема на заведенном двигателе не должно менять характер работы электрооборудования. Если при постукивании по генератору или шевелении фишки обороты двигателя «плавают», а свет моргает — вы нашли проблему без единого прибора.

В. Механика привода
Генератор — это потребитель механической энергии двигателя. Если поликлиновый ремень изношен, его рабочая поверхность лоснится и покрылась микротрещинами, он будет проскальзывать на шкиве. Этот момент часто сопровождается характерным высокочастотным писком при запуске «на холодную» или при резком нажатии на педаль акселератора. Проверьте натяжение: при усилии большого пальца в 10 кгс прогиб самой длинной ветви ремня не должен превышать 10–15 мм.

Способ №2: Вольтметр — портал в мир электрического здоровья

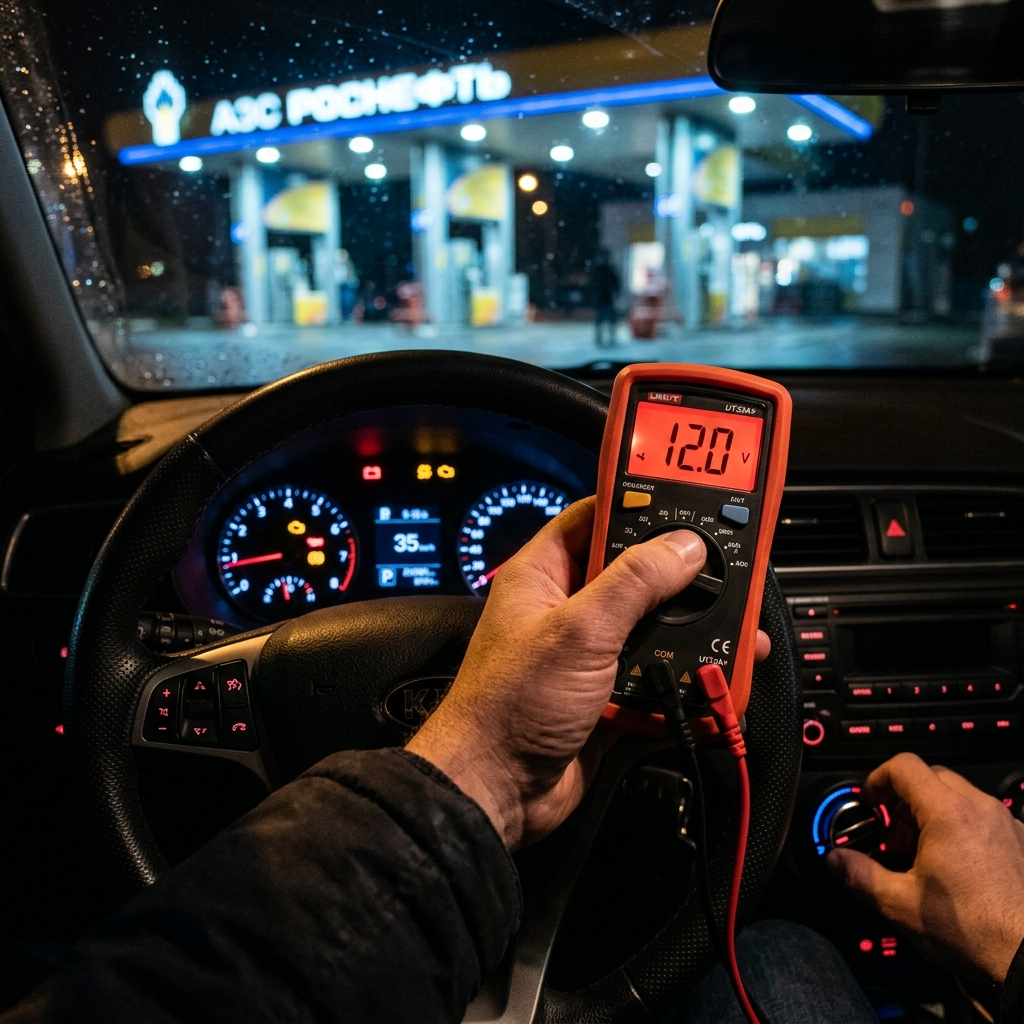

Цифровой мультиметр — это не роскошь, а обязательный элемент бортового инструмента в 2025 году. Нам нужен режим измерения постоянного напряжения (DCV) на пределе до 20 вольт.

Этап первый: Статика покоя
Перед запуском мотора подсоедините измерительные щупы к соответствующим полюсам АКБ. Это покажет нам степень разряженности, иначе называемую напряжением холостого хода (НРЦ).

Зеленая зона (12.7–12.8 В): Батарея заряжена практически на 100%. Отличный старт для теста.
Желтая зона (12.4–12.5 В): Заряд около 70%. Генератору придется потрудиться. Проверять можно, но предварительно лучше восполнить емкость стационарным ЗУ.
Красная зона (ниже 11.9 В): Глубокий сульфатирующий разряд. Начинать диагностику генератора с такой батареей бессмысленно. Она будет поглощать весь ток, имитируя короткое замыкание.

Этап второй: Динамика генерации

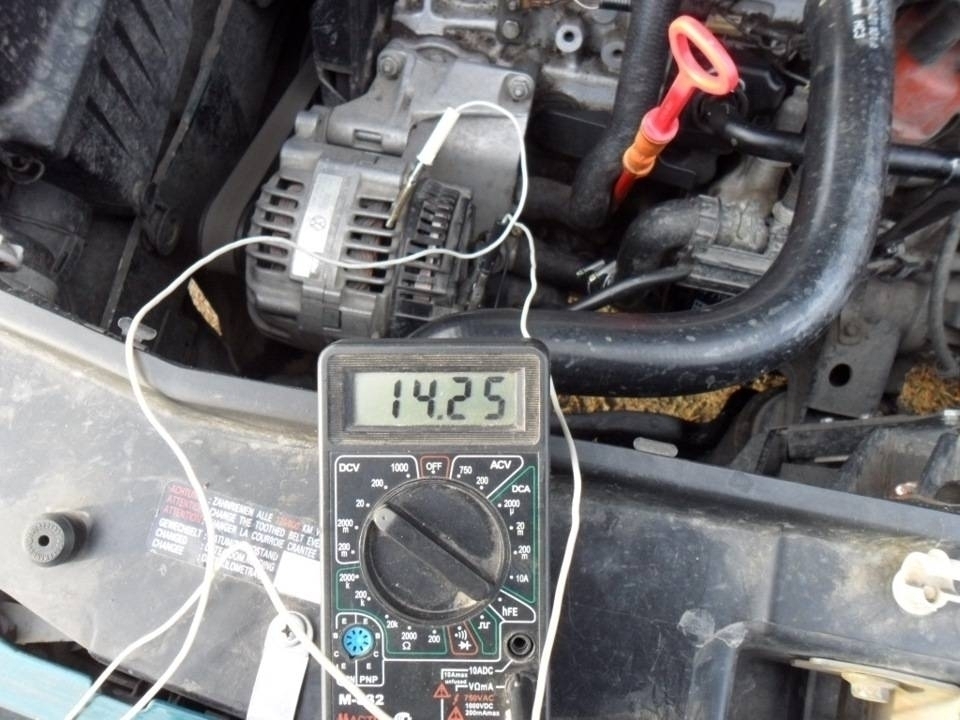

Теперь запускаем двигатель. Все мощные потребители (печка, свет, музыка) пока отключены. Исправный узел обязан сразу выдать напряжение выше базового. Смотрим на табло:

Если цифры поднимаются до диапазона 14.1–14.5 В — генератор бодр и активен. Это напряжение поддержки заряда.
Если значение замерло на отметке 12.3–13.0 В — дефицит зарядки налицо. Энергия потребляется только от батареи.

Нюанс для современных LiFePO4 систем:
Литий-железные стартерные батареи имеют более высокое плато напряжения. В покое исправный литиевый элемент покажет вам 13.3 В. После пуска двигателя мультиметр должен зафиксировать рост хотя бы до 13.8–14.2 В. Если цифра не изменилась вовсе — генератор не компенсирует затраты на запуск.

Способ №3: Нагрузочная вилка для всей бортовой сети

Генератор может быть «мертв душой», но жив электрически на холостых оборотах без нагрузки. Он способен создавать иллюзию работы, поддерживая 14 вольт для одного только блока управления двигателем, но полностью сдуваться при включении фар.

Методика тотального нагружения:

Подсоединяем тестер к клеммам и запускаем мотор.
Просим ассистента сесть в салон или сами тянемся к органам управления.
Включаем всё, что потребляет энергию: свет (ближний + дальний + противотуманки), климатическую установку на полный обдув, обогревы всех стекол и зеркал, мультимедиа.
В этом режиме хоровода из электронов смотрим на вольтметр и нажимаем педаль газа, поднимая обороты до 2500–3000 об/мин.

Трактовка показаний:

Идеальная работа: Просадка была кратковременной (до 13.2 В), после подгазовки регулятор напряжения вытянул сеть обратно к 13.8–14.2 В.
Умирающий генератор: Напряжение упало до 12.5 В и продолжает снижаться при нажатии на газ. Это признак либо убитого диодного моста, либо межвиткового замыкания статорной обмотки.
Убийственный перезаряд: Напряжение при оборотах перемахнуло за 14.9 В и стремится к 15.5 В. Реле-регулятор «пробит» в положение постоянной проводимости. Экстренно глушите мотор, иначе электролит в батарее закипит, а пластины деформируются.

Способ №4: Поиск искры возбуждения и остаточного магнетизма

Генератор — это электрическая машина, требующая начального импульса для запуска процесса самоподдержки. Если обмотка возбуждения не намагнитит ротор, выработки энергии не будет, даже если мотор крутится на максимальных оборотах.

Сценарий А: Контролька на приборной панели
В современных скутерах и машинах цепь возбуждения часто завязана на индикатор батареи. При повороте ключа в положение "ON" (до стартера) на щитке должна загореться красная пиктограмма АКБ. Она сигнализирует, что ток протекает через обмотку ротора. Если значок не горит:

перегорела сама лампа или светодиод (в старых системах без нее цепь разомкнута);
обрыв в проводе, идущем от замка зажигания к генератору;
износ щеток — они просто зависли и не касаются контактных колец ротора.

Сценарий Б: Тест на намагниченность
Если под рукой нет даже тестера, можно применить тактильный метод. Заведите двигатель. Возьмите длинную стальную отвертку или любой тонкий железный пруток. Осторожно поднесите металлический стержень к заднему подшипниковому щиту генератора (область вокруг центральной гайки шкива, но не касаясь движущихся частей). При наличии тока возбуждения и работы обмотки вы почувствуете сильное притяжение. Отвертка буквально «прилипнет» к корпусу. Отсутствие магнитного поля — приговор цепям возбуждения.

Способ №5: Охота на переменный ток и пробитые вентили

Выпрямительный блок (диодный мост) выполняет функцию преобразователя: превращает переменный ток (AC) статора в постоянный (DC) для бортовой сети. Если один или несколько диодов пробиты, в сеть поступают паразитные пульсации.

Как услышать пробой?
Самый явный симптом — электрические наводки. Включите обычное AM-радио или дешевую магнитолу без цифровых фильтров. Если при увеличении оборотов двигателя из динамиков доносится нарастающий вой, частота которого синхронизирована с тахометром, — один из диодов коротко замкнут.

Инструментальная проверка AC-составляющей:
Мультиметр нужно переключить в режим измерения переменного напряжения (V~ или ACV). Предел — 20 или 200 вольт. Подключаемся к клеммам АКБ на заведенном двигателе.

Допуск: Прибор должен показать как можно меньше. Значения 0.1–0.5 В считаются условной нормой для исправных кремниевых вентилей.
Катастрофа: Если на экране загораются цифры 2 В, 5 В или даже 12 В, это означает, что генератор гонит «переменку» напрямую в батарею. Это вызывает необратимый перегрев и оплавление сепараторов внутри необслуживаемых кальциевых и AGM батарей.

Резюмирующий протокол: как не запутаться в проводах

Давайте соберем простой алгоритм, исключающий двойные трактовки.

«Вечный ноль»: Напряжение не растет с оборотами, лампа зарядки тухнет или не горит вовсе.
- Диагноз: Износ щеточного узла или выход из строя регулятора напряжения. Узел меняется в сборе.
«Кислотный дождь»: Напряжение на холостых выше 14.8 В, в салоне резкий запах кислоты, корпус АКБ горячий.
- Диагноз: Реле-регулятор не ограничивает напряжение. Генератор дает ток, но убивает батарею перезарядом.
«Паразитное питание»: Утром АКБ разряжена в ноль, но при работающем моторе все показатели идеальны.
- Диагноз: Генератор исправен, но в проводке есть утечка. Искать ее нужно, последовательно вынимая предохранители и замеряя ток покоя мультиметром в режиме амперметра.
«Просадка под клином»: На холостых всё хорошо, при включении габаритов и вентилятора — провал.
- Диагноз: Проскальзывает приводной ремень или межвитковое замыкание в обмотке статора.

Техника безопасности: цифровой век не прощает ошибок

Автомобиль 2025 года напичкан блоками управления, которые очень не любят скачков напряжения. Категорически исключите из своего арсенала «дедовский» метод проверки сбрасыванием минусовой клеммы на работающем моторе. В ту секунду, когда вы разрываете цепь с аккумулятором, генератор, лишенный демпфирующей нагрузки, может выдать кратковременный импульс напряжением до 60–100 вольт. Этого хватит, чтобы спалить прошивку ЭБУ, мультимедийный комплекс или блок SRS (подушек безопасности). Ремонт выльется в сумму, эквивалентную десятку новых генераторов.

Заключение: Профилактика вместо реанимации

Самый верный способ не остаться без зарядки в пути — это мониторинг. Рынок аксессуаров 2025 года предлагает миниатюрные LED-индикаторы, вставляющиеся в стандартный прикуриватель. Они стоят копейки, но в режиме реального времени отображают состояние сети с помощью трехцветной шкалы. Введите привычку бросать взгляд на этот девайс при каждой поездке.

Если цифры при движении упали ниже 13 вольт или застыли на 15, вы получаете запас времени в несколько часов, чтобы добраться до сервиса или гаража, не убив батарею окончательно. Помните: генератор — это сердце электрической системы, а аккумулятор — лишь ее легкие. И если сердце остановилось, искусственное дыхание в виде подзарядки ЗУ долго не протянет.
