Как устроен аккумулятор в гибридном автомобиле?
Гибридные автомобили сочетают в себе двигатель внутреннего сгорания (ДВС) и электрическую силовую установку. Одним из ключевых элементов гибрида является высоковольтная тяговая батарея, которая обеспечивает работу электромотора и рекуперативное торможение. Рассмотрим её устройство, типы и принцип работы.
1. Типы аккумуляторов в гибридных автомобилях
В гибридах используются два типа батарей:
| Тип батареи |
Назначение |
Напряжение |
| Тяговая (высоковольтная) |
Питает электродвигатель, обеспечивает движение на электротяге, рекуперацию |
200–400 В |
| Стартерная (12 В) |
Запуск ДВС, питание бортовой электроники, освещение, мультимедиа |
12 В |
Тяговая батарея — это основной источник энергии для электропривода, тогда как 12-вольтовая выполняет вспомогательные функции, как в обычных авто.

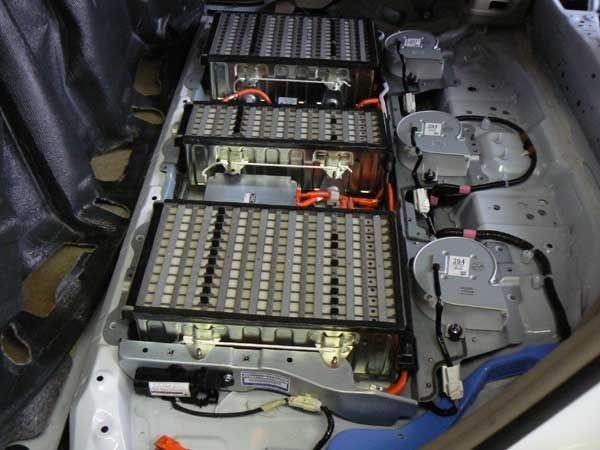

2. Устройство тяговой батареи гибрида
Высоковольтная батарея состоит из множества элементов, соединённых последовательно и параллельно. Основные компоненты:
| Компонент |
Описание |
| Элементы (ячейки) |
Никель-металл-гидридные (Ni-MH) или литий-ионные (Li-Ion) модули |
| Система управления (BMS) |
Контролирует заряд, температуру, балансировку ячеек, защищает от перегрузок |
| Охлаждение |
Жидкостное или воздушное для поддержания оптимальной температуры |
| Корпус |
Прочный защитный кожух, изолирующий высокое напряжение |
| Контакторы |
Реле, отключающие батарею в аварийных ситуациях |
2.1. Виды элементов батареи
| Тип элемента |
Преимущества |
Недостатки |
Применение |
| Ni-MH (никель-металл-гидридные) |
Долговечность, стабильность |
Большой вес, "эффект памяти" |
Toyota Prius (ранние модели) |
| Li-Ion (литий-ионные) |
Высокая энергоёмкость, малый вес |
Чувствительность к перегреву |
Современные гибриды (Lexus, Hyundai) |
3. Принцип работы гибридной батареи
- Зарядка
- От рекуперативного торможения (кинетическая энергия преобразуется в электричество).
- От генератора, работающего от ДВС.
- Разрядка
- Питание электромотора при движении на электротяге.
- Поддержка ДВС при разгоне (гибридный режим).
- Балансировка и защита
- BMS следит за равномерным зарядом ячеек, предотвращая перегрев и переразряд.
4. Вывод
Аккумулятор гибридного автомобиля — сложная система, от которой зависит эффективность всей силовой установки. Современные гибриды используют Li-Ion батареи, которые легче и мощнее Ni-MH. Благодаря развитию технологий срок их службы увеличивается, а стоимость постепенно снижается.
