Проверка аккумулятора осциллографом — нюансы диагностики
Осциллограф — профессиональный инструмент для точной диагностики состояния аккумулятора. В этой статье мы разберем, как с его помощью выявить скрытые проблемы АКБ, которые не обнаружить обычными тестерами.
Что можно определить осциллографом?
Осциллографическая диагностика позволяет:
- Выявить микроскопические замыкания пластин
- Определить степень сульфатации
- Проанализировать работу генератора
- Обнаружить паразитные пульсации
Подготовка к проверке
1. Выбор осциллографа
Для автомобильных проверок подойдет:
| Тип |
Характеристики |
Пример модели |
| Цифровой |
Полоса 20 МГц, sampling 1 GS/s |
Rigol DS1054Z |
| Автомобильный |
Встроенные тесты АКБ |
PicoScope 4425A |
2. Настройка оборудования
- Установите диапазон 0-20В (DC)
- Выберите время развертки 10-50 мс/дел
- Подключите щупы: красный — к плюсу, черный — к массе
Методика проверки
1. Тест без нагрузки
Порядок действий:
- Отключите АКБ от автомобиля
- Подключите осциллограф
- Зафиксируйте стабильное напряжение
Норма: Ровная линия 12.6-12.7В (±0.1В)
2. Тест под нагрузкой
Варианты нагрузки:
- Включение дальнего света
- Запуск стартера
- Использование нагрузочной вилки

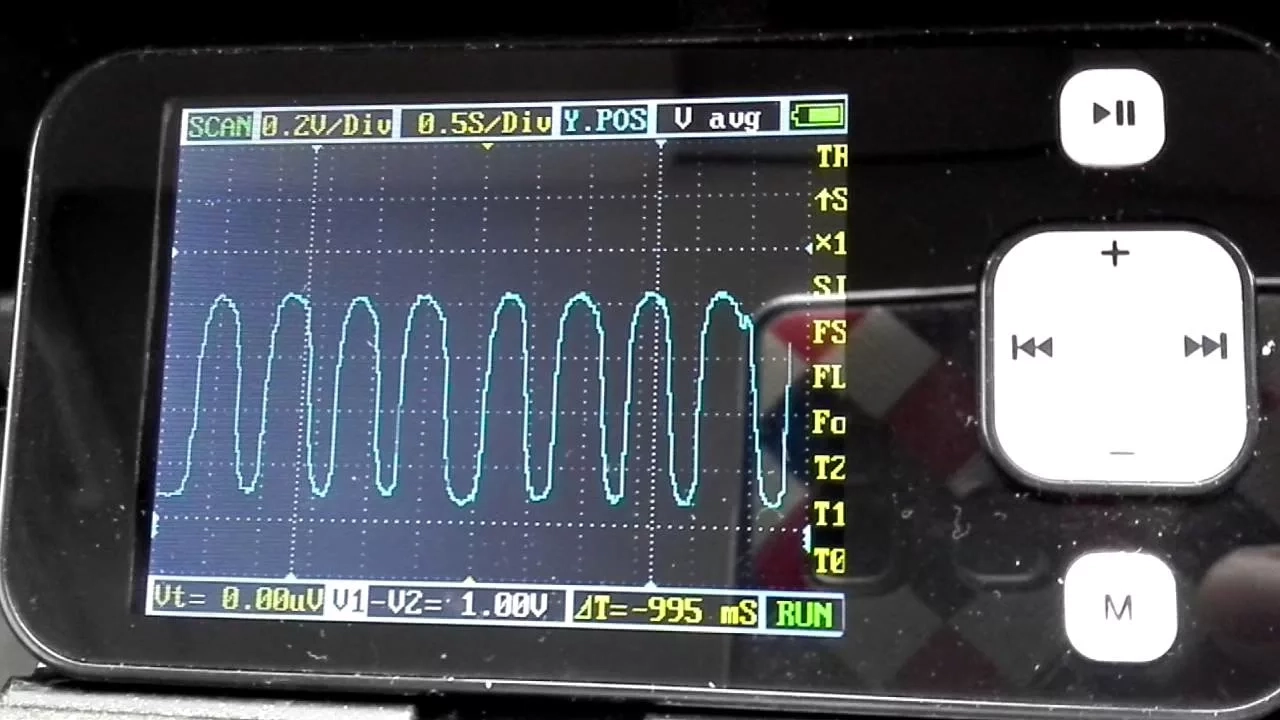

3. Анализ формы сигнала
| Характер сигнала |
Диагностика |
| Ровный спад напряжения |
Нормальная работа АКБ |
| Резкие провалы напряжения |
Замыкание пластин |
| Постоянные пульсации |
Проблемы с генератором |
| Ступенчатое восстановление |
Сульфатация пластин |
Расшифровка результатов
1. Нормальная работа
При исправном аккумуляторе осциллограмма показывает:
- Абсолютно ровную линию в режиме покоя
- Плавный спад при подключении нагрузки
- Быстрое восстановление после снятия нагрузки
2. Признаки сульфатации
Определяются по следующим особенностям:
- Медленное восстановление напряжения
- Видимые "ступеньки" на графике
- Длительные переходные процессы (до 2-3 секунд)
3. Замыкание пластин
Характерные признаки:
- Внезапные провалы напряжения на 1-2В
- Нестабильная работа под нагрузкой
- Отсутствие плавного изменения сигнала
Практические примеры диагностики
Пример 1: Проблемы с запуском
При плавающих проблемах запуска осциллограф может показать: - Периодические просадки напряжения (проблема с клеммами) - Нестабильную кривую при вращении стартера (износ АКБ)
Пример 2: Быстрая разрядка
Новая АКБ, которая быстро разряжается: - Постоянные пульсации 100 Гц (неисправность генератора) - Постепенное снижение напряжения без нагрузки (внутренний дефект)
Типичные ошибки при проверке
- Неправильное заземление - вызывает помехи на графике
- Проверка холодного АКБ - искажает реальные показатели
- Слишком короткий интервал - не показывает полную картину
- Игнорирование шкалы - неправильная интерпретация данных
Альтернативные методы проверки
Если осциллографа нет:
- Используйте мультиметр с функцией Min/Max
- Применяйте специализированные тестеры АКБ
- Проводите диагностику через OBD-II разъем
- Используйте нагрузочную вилку с памятью
Заключение
Диагностика аккумулятора осциллографом дает наиболее точные результаты. Основные преимущества метода:
- Возможность увидеть скрытые дефекты
- Точное определение характера неисправности
- Возможность оценки работы всей электросистемы
Для правильной интерпретации результатов рекомендуется сделать несколько тестов в разных режимах и сравнить показания. Помните, что осциллограф показывает реальное состояние АКБ, а не теоретические расчеты.
