Проверка аккумулятора тепловизором: технология точной диагностики
Тепловизионный контроль позволяет выявлять скрытые проблемы аккумуляторов, не обнаруживаемые традиционными методами. В этой статье мы рассмотрим методику проведения измерений и научимся правильно интерпретировать термограммы.
Преимущества тепловизионной диагностики
Основные плюсы технологии:
- Бесконтактный метод - безопасность для оператора
- Мгновенный результат - визуализация в реальном времени
- Выявление локальных перегревов - точное определение проблемной зоны
- Возможность проверки под нагрузкой - имитация реальных условий работы
Подготовка к обследованию

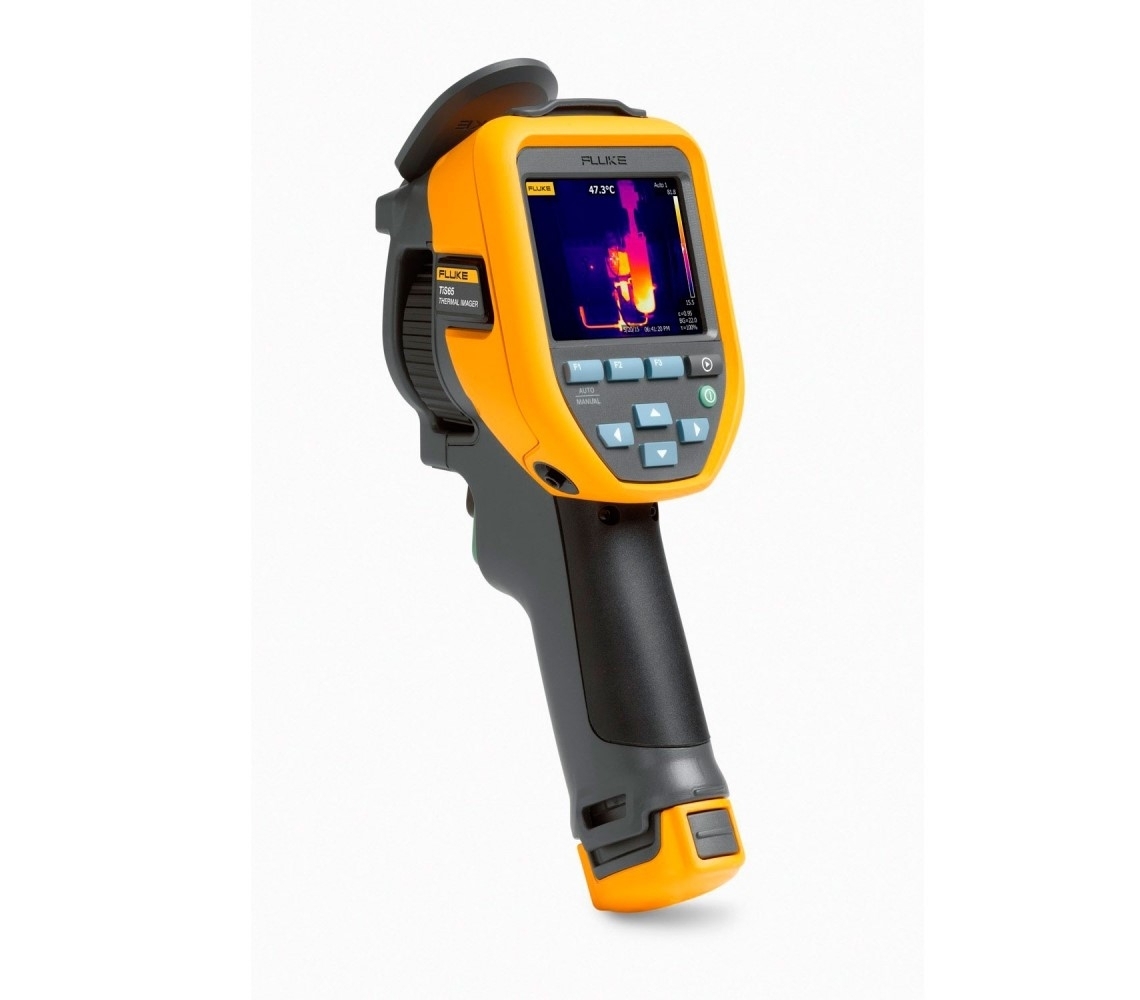

1. Требования к тепловизору
Для качественной диагностики:
| Параметр |
Рекомендуемое значение |
| Термочувствительность |
≤ 0.05°C |
| Диапазон измерений |
-20°C до +150°C |
| Разрешение ИК-детектора |
≥ 320×240 пикселей |
2. Подготовка аккумулятора
- Очистите корпус от загрязнений
- Зарядите АКБ до 100%
- Выдержите при комнатной температуре 2 часа
- При необходимости снимите декоративные крышки
Методика проведения измерений
1. Стандартный режим проверки
Пошаговая инструкция:
- Установите тепловизор на расстоянии 0.5-1 м от АКБ
- Зафиксируйте базовую температуру без нагрузки
- Подайте нагрузку 0.5C (например, 30А для 60А·ч)
- Через 5 минут сделайте серию снимков
- Сравните температуру разных участков корпуса
2. Анализ термограмм
Характерные тепловые картины:
| Термограмма |
Диагностика |
| Равномерный нагрев ±2°C |
Норма |
| Локальный перегрев (+5°C и более) |
Замыкание пластин |
| Холодные зоны |
Потеря емкости |
| Нагрев клемм |
Плохой контакт |
Практические примеры диагностики
Случай 1: Замыкание пластин
Характерные признаки: - Ярко выраженная горячая точка - Температурный градиент >8°C - Быстрый нагрев при нагрузке
Случай 2: Сульфатация
Особенности: - Общее повышение температуры - Медленный програв - Температурная неоднородность по банкам
Меры безопасности
- Не допускайте перегрева АКБ выше 60°C
- Используйте защитные очки при работе с обслуживаемыми аккумуляторами
- Проветривайте помещение при проверке свинцовых АКБ
- Избегайте искрений при подключении нагрузки
Ограничения метода
Тепловизор не позволяет:
- Определить точную емкость АКБ
- Измерить внутреннее сопротивление
- Выявить начальные стадии сульфатации
Заключение
Тепловизионная диагностика - мощный инструмент для выявления:
- Локальных дефектов аккумулятора
- Проблем с токораспределением
- Неравномерности работы банок
Для комплексной оценки состояния АКБ рекомендуем сочетать тепловизионный контроль с традиционными методами проверки.
