Тест нагрузочной вилкой: пошаговая инструкция
Нагрузочная вилка — простой, но эффективный инструмент для проверки состояния аккумулятора. В этой статье разберем, как правильно проводить тестирование, интерпретировать результаты и избегать распространенных ошибок.
Что такое нагрузочная вилка и зачем она нужна?

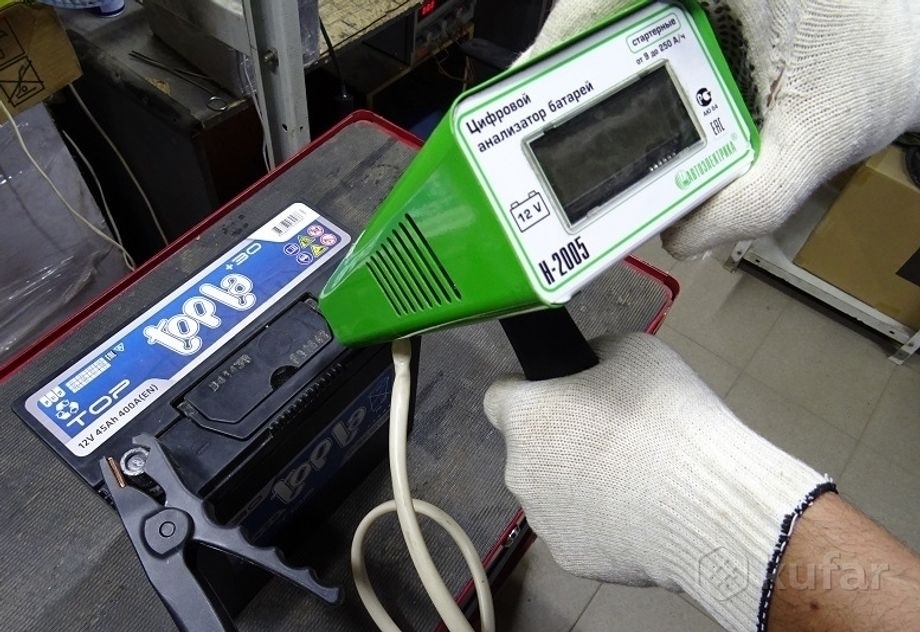

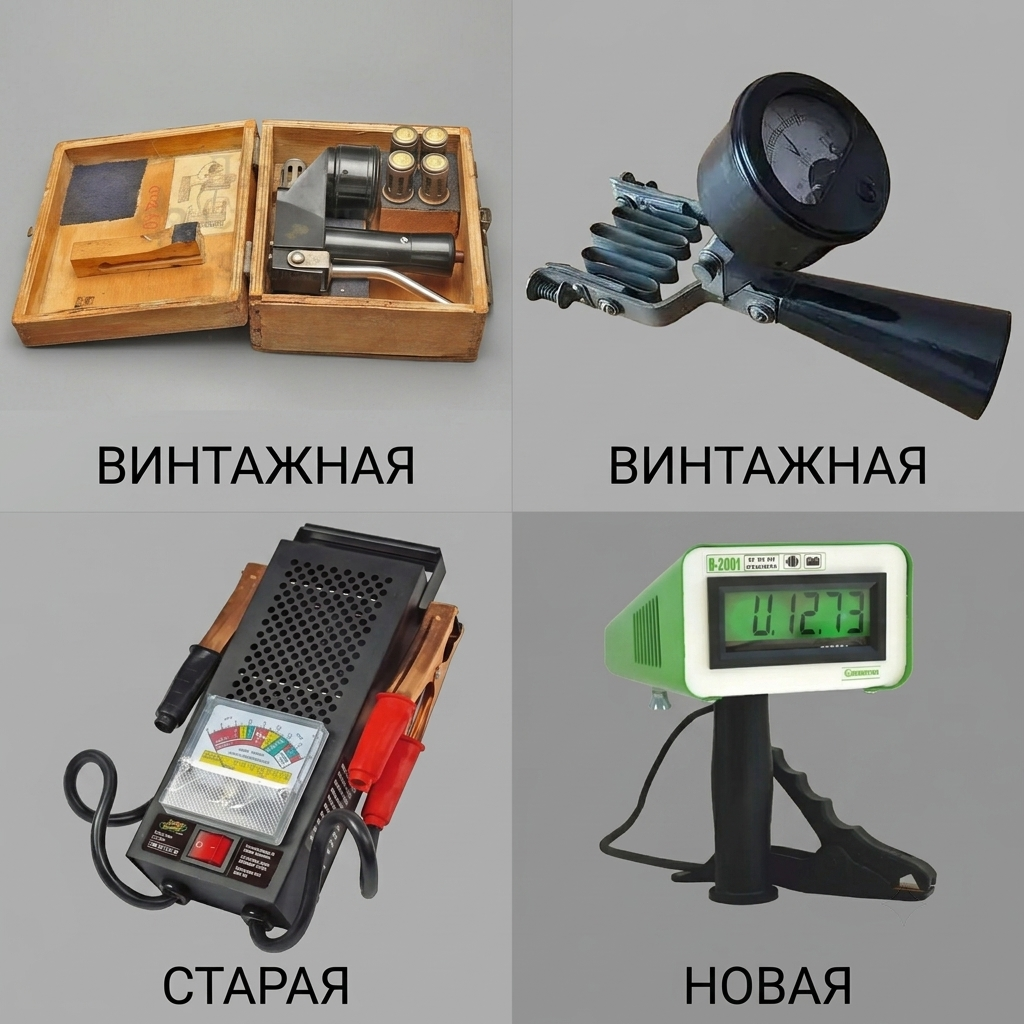

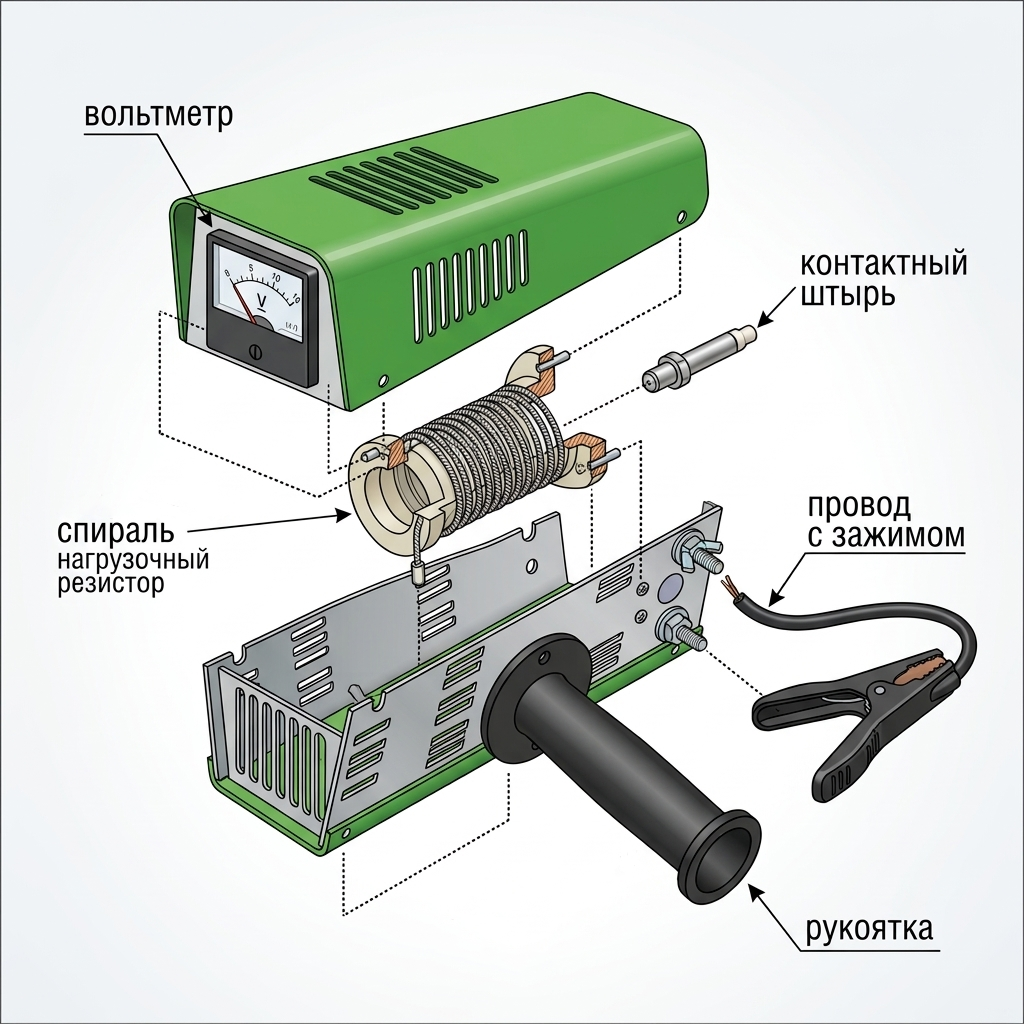

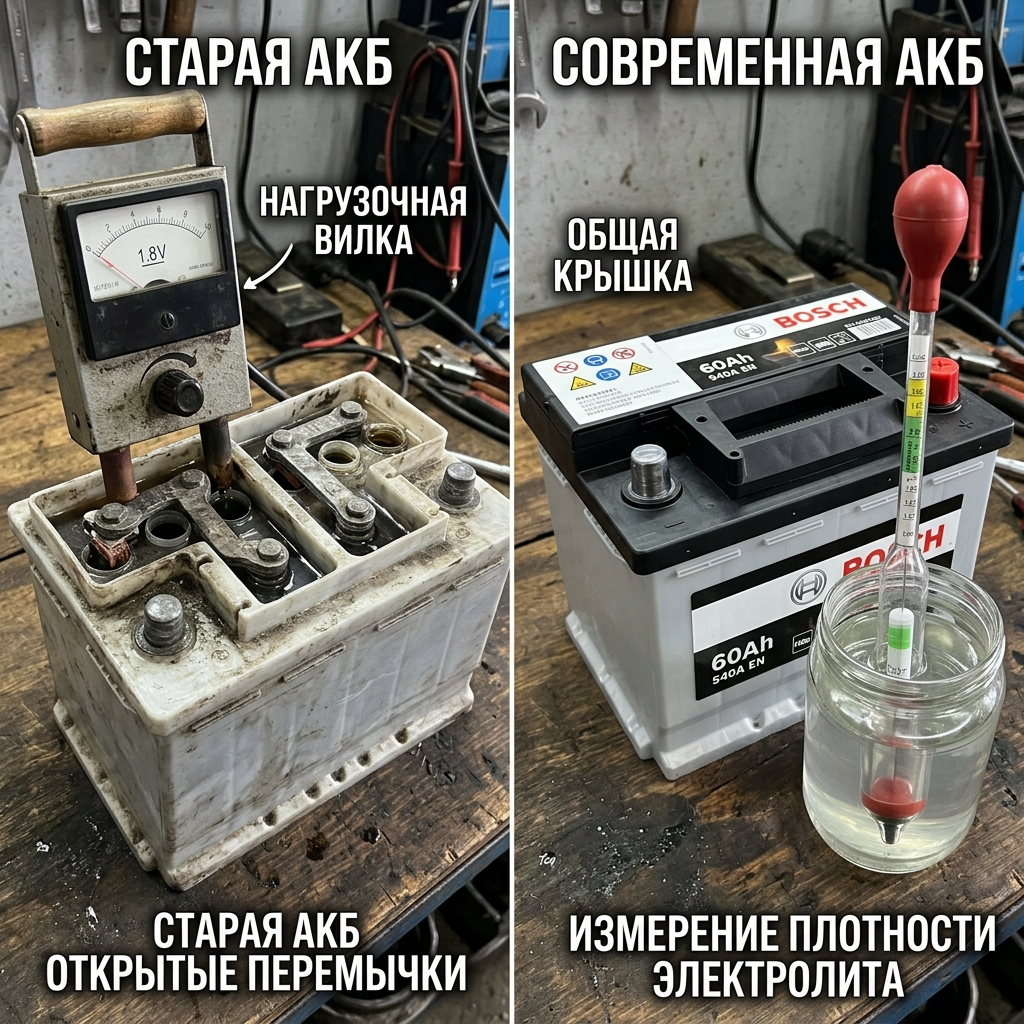

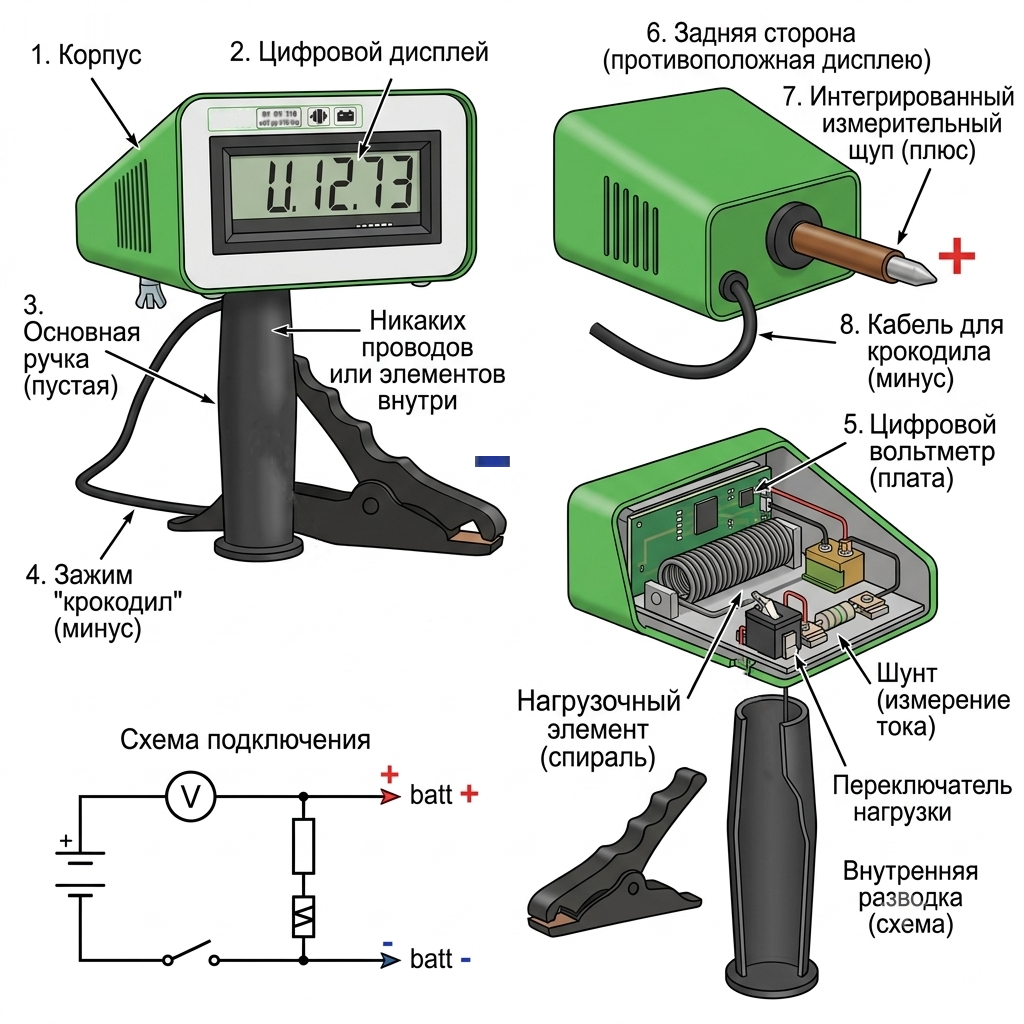

Нагрузочная вилка — это устройство, которое имитирует работу стартера, создавая кратковременную нагрузку на аккумулятор. Она измеряет:
- Напряжение без нагрузки (холостого хода).
- Напряжение под нагрузкой (обычно 100–200 А).
- Скорость падения напряжения.
С ее помощью можно выявить:
- Степень износа АКБ.
- Наличие замкнутых банок.
- Проблемы с зарядкой от генератора.
Подготовка к тестированию
1. Выбор нагрузочной вилки
Основные параметры:
| Тип АКБ |
Рекомендуемая нагрузка |
| Легковые авто (55–70 А·ч) |
100–150 А |
| Грузовые (100–200 А·ч) |
200–300 А |

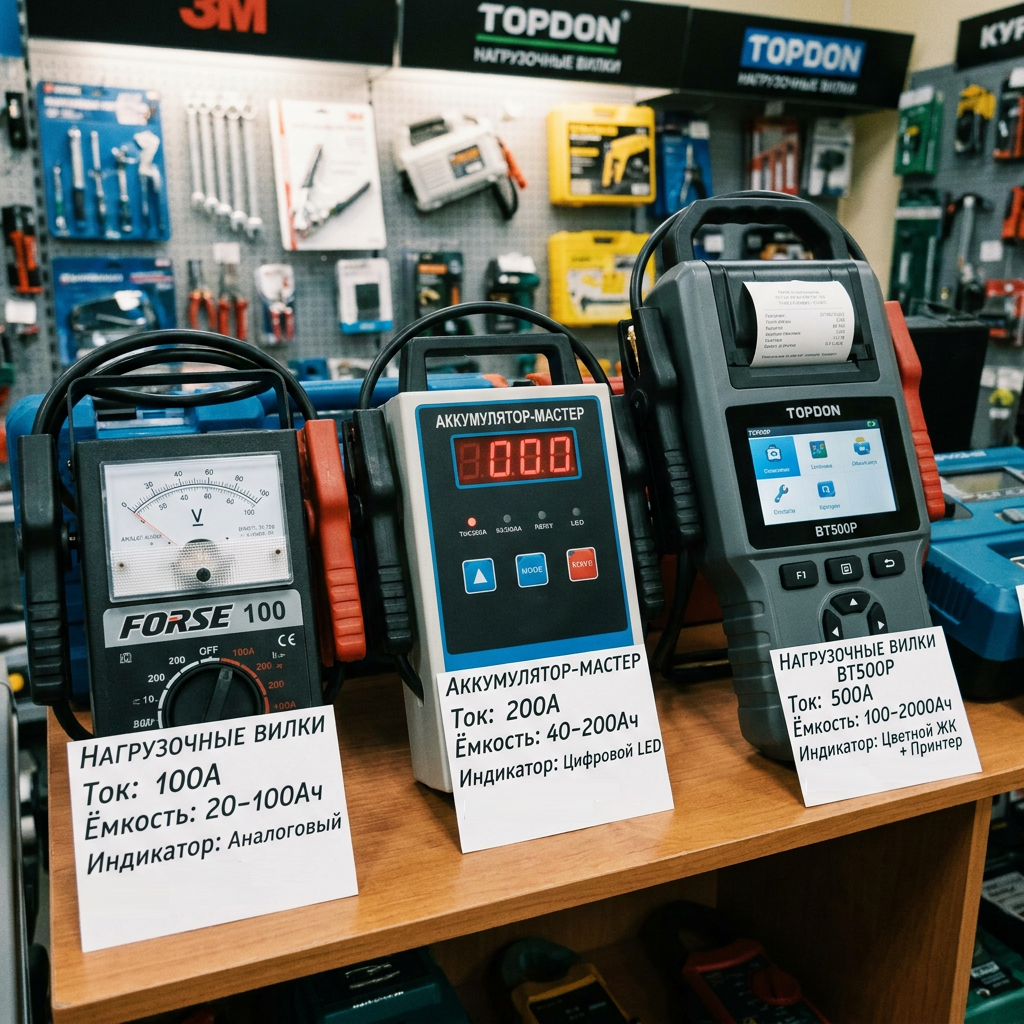

Популярные модели: Орион НВ-01, Autoprofi N-2001.
2. Подготовка аккумулятора
- Зарядите АКБ до 100% (напряжение холостого хода — 12.6–12.7 В).

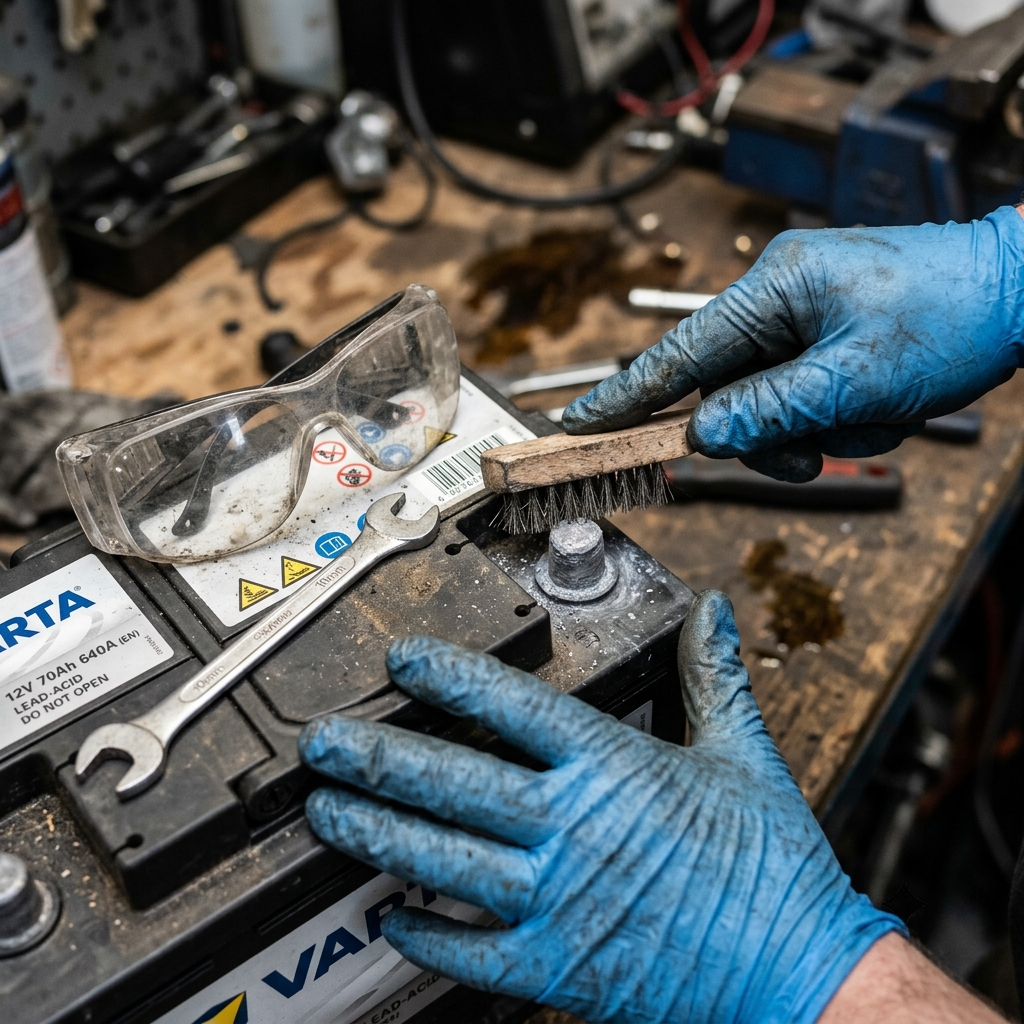

- Очистите клеммы от окислов.
- Дайте аккумулятору "отдохнуть" 2–3 часа после зарядки.

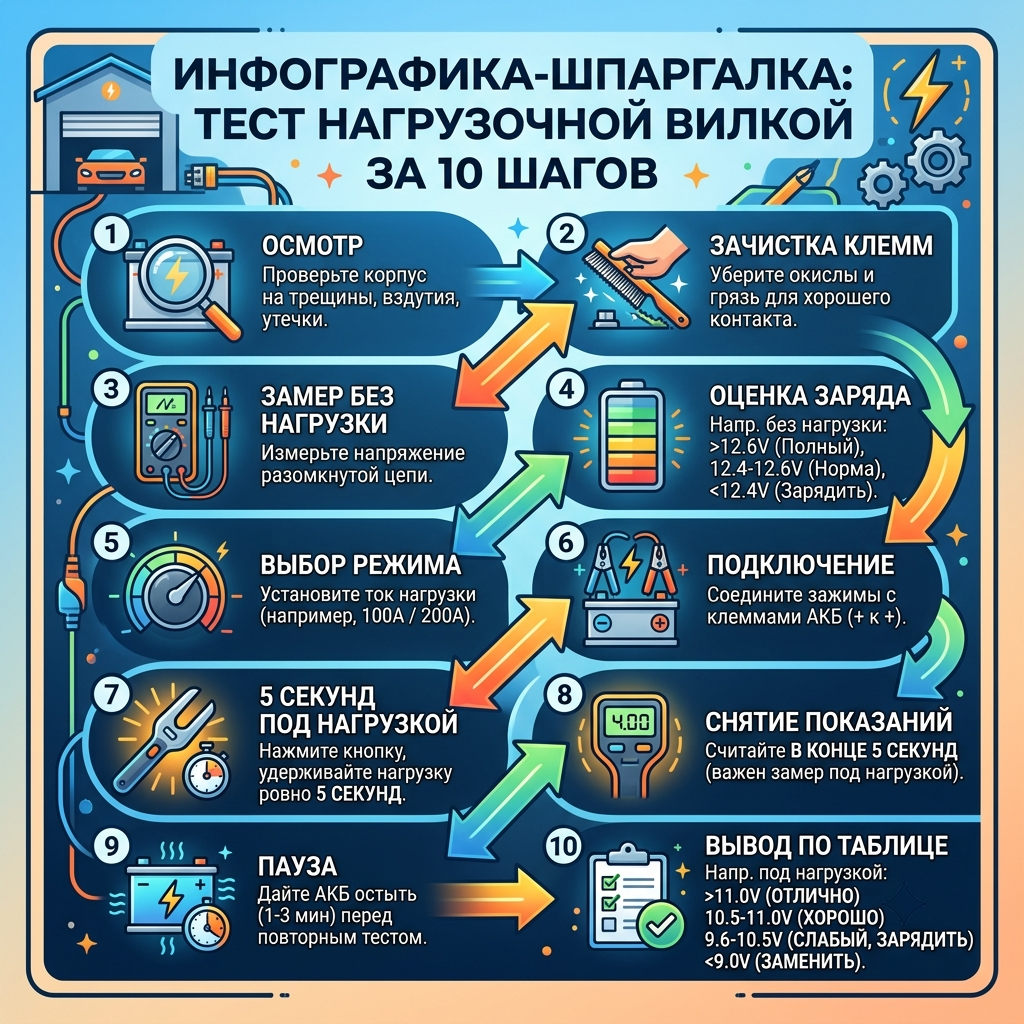

Пошаговая инструкция по проверке

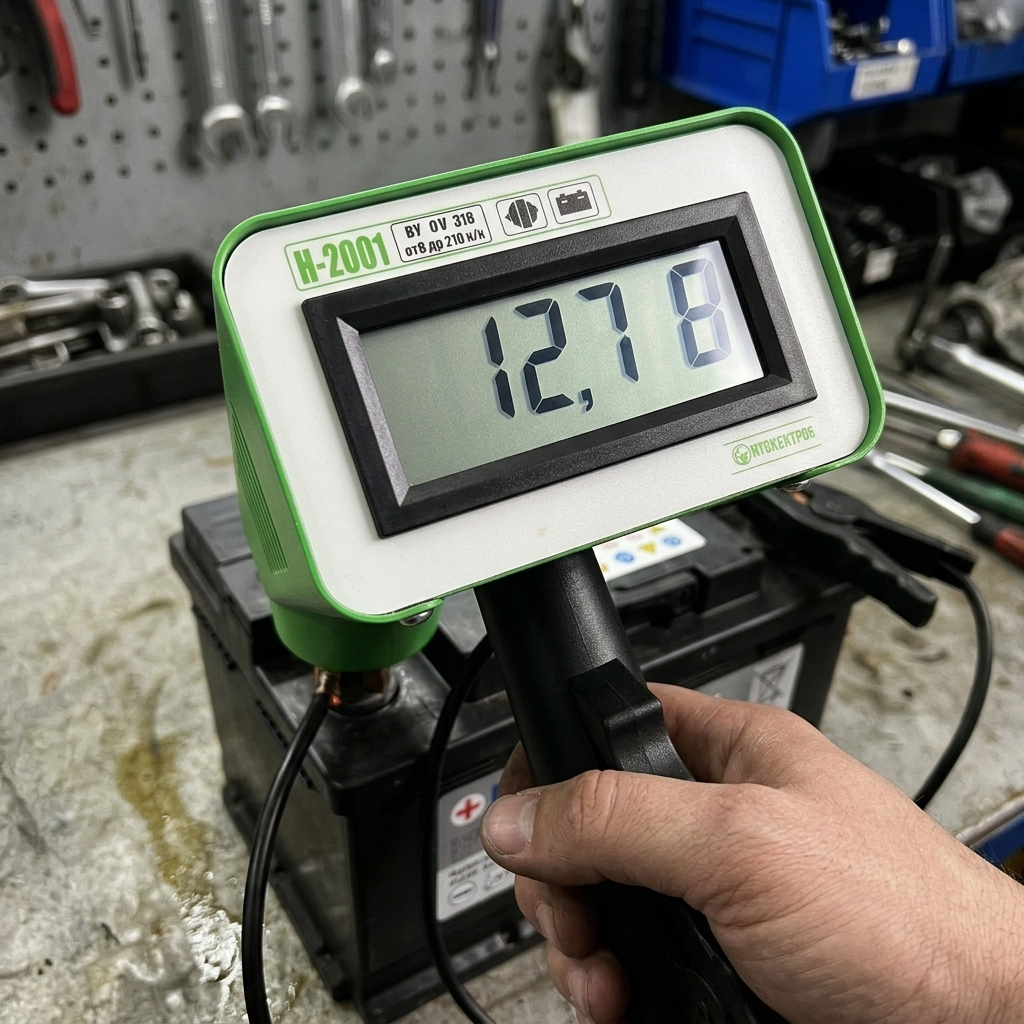

Шаг 1. Измерение напряжения без нагрузки
- Подключите плюсовой щуп вилки к «+» АКБ.
- Минусовый щуп — к «–».
- Зафиксируйте показания вольтметра.
Нормы:
- 12.6–12.7 В — отличное состояние.
- 12.3–12.5 В — частичный разряд.
- Менее 12 В — глубокий разряд или неисправность.
Шаг 2. Тест под нагрузкой
- Подключите нагрузочное сопротивление (следуйте инструкции к вилке).
- Нажмите кнопку или рычаг на 5–10 секунд.
- Зафиксируйте минимальное напряжение.

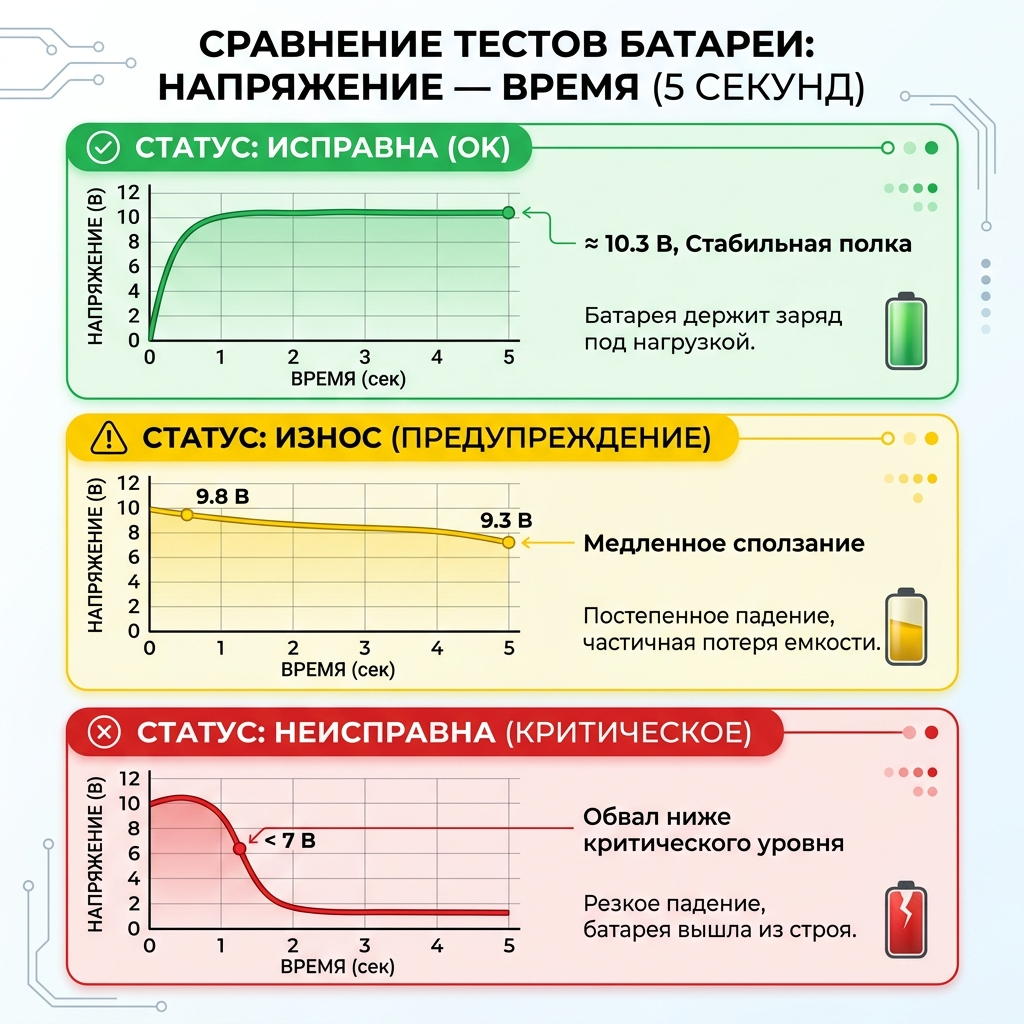

Критерии оценки (для 12 В АКБ):
| Напряжение под нагрузкой |
Состояние АКБ |
| 9.6–10.2 В |
Нормальное |
| 8.5–9.5 В |
Износ 30–50% |
| Менее 8 В |
Неисправность (замкнутые банки) |
Шаг 3. Анализ скорости восстановления
После отключения нагрузки:
- Здоровая АКБ вернется к 12.4–12.6 В за 1–2 минуты.
- Медленное восстановление указывает на сульфатацию.

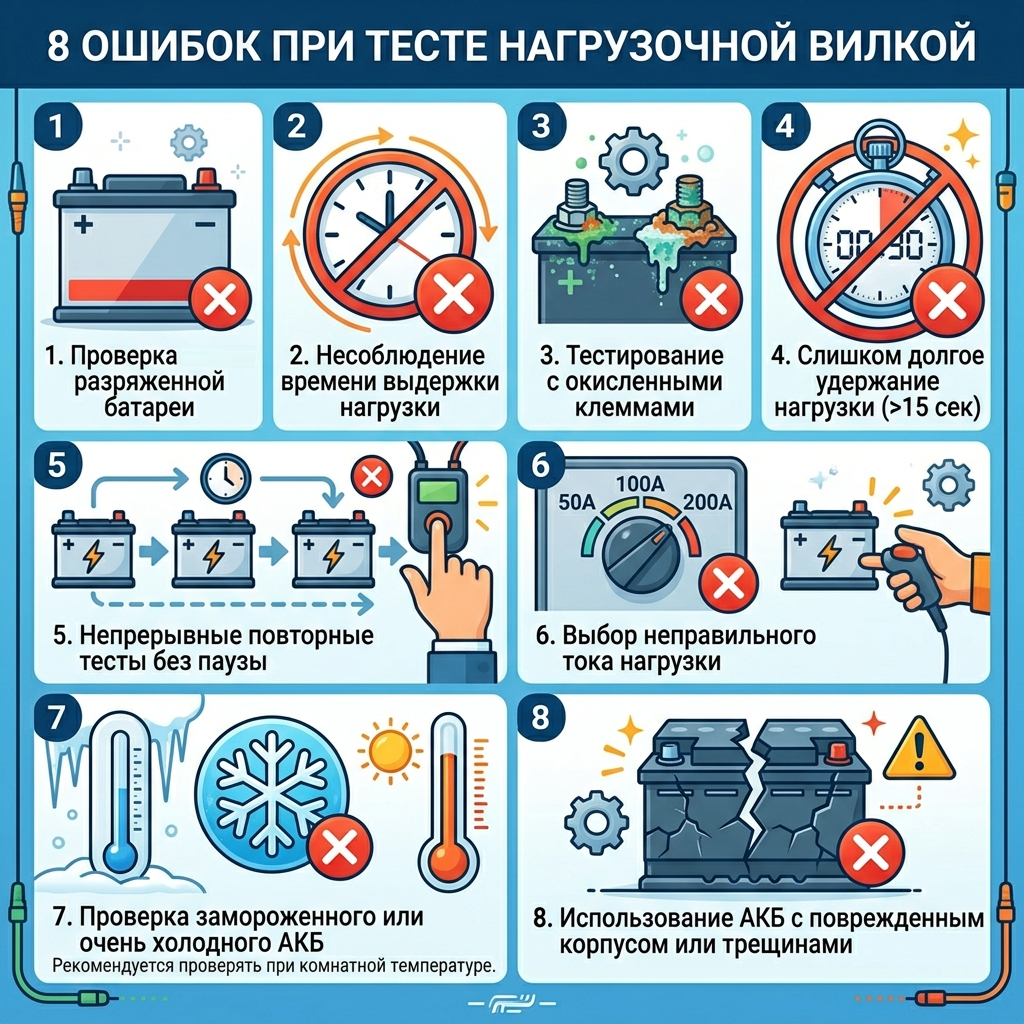

Частые ошибки при тестировании
- Проверка холодного аккумулятора (температура должна быть +15...+25°C).
- Слишком долгая нагрузка (более 10 секунд повреждает АКБ).
- Игнорирование температуры (на морозе показатели будут ниже).
Заключение
Нагрузочная вилка — незаменимый инструмент для диагностики аккумулятора. Если напряжение под нагрузкой падает ниже 9 В, батарею пора менять. Для точности повторите тест 2–3 раза с интервалом в 10 минут.
Важно: Не используйте вилку для Li-ion аккумуляторов — это опасно!
