Тестирование системы зарядки автомобиля: полное руководство

Исправная система зарядки - залог долговечности аккумулятора и бесперебойной работы автомобиля. В этом руководстве мы разберем все методы проверки генератора, регулятора напряжения и проводки.

Что нужно знать перед проверкой

Нормальные параметры системы зарядки:

Режим работы	Напряжение	Ток
Холостой ход	13.8-14.4В	5-10А
Под нагрузкой	13.5-14.1В	30-70% от номинала
Ночной режим	12.6-12.8В	0.02-0.05А

3 этапа комплексной проверки

1. Подготовительный этап

Необходимые инструменты:

• Мультиметр с функцией измерения тока до 10А
• Нагрузочная вилка
• Контрольная лампа 12В
• Гаечные ключи (8-13мм)

2. Проверка напряжения

Порядок действий:

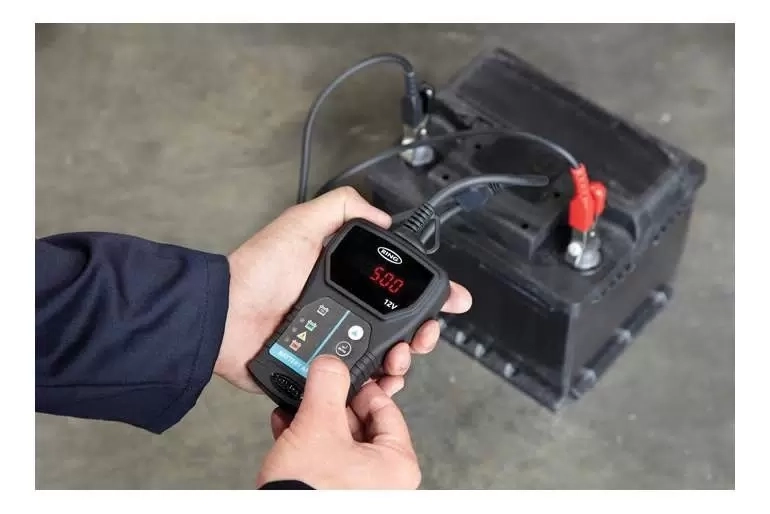

1. Замерьте напряжение на клеммах АКБ при выключенном двигателе (норма: 12.6-12.8В)
2. Запустите двигатель, повторите замер (норма: 13.8-14.4В)
3. Включите фары, печку, обогрев стекол (напряжение не должно падать ниже 13.5В)

3. Проверка тока утечки

Важная процедура для выявления проблем:

1. Отключите зажигание и все потребители
2. Снимите минусовую клемму
3. Подключите амперметр между клеммой и выводом АКБ
4. Нормальный ток утечки: 0.02-0.05А

Диагностика компонентов системы

1. Проверка генератора

Основные тесты:

Параметр	Метод проверки	Норма
Напряжение на выходе	Мультиметр на клеммах генератора	13.8-14.4В
Износ щеток	Визуальный осмотр (мин. длина 5мм)	8-10мм (новые)
Состояние подшипников	Проверка люфта шкива	Без люфта

2. Тестирование реле-регулятора

Пошаговая проверка:

1. Запустите двигатель
2. Плавно увеличьте обороты до 3000 об/мин
3. Напряжение должно стабилизироваться в пределах 14.4±0.2В
4. При превышении 15В - регулятор неисправен

3. Проверка диодного моста

Методика проверки:

• Установите мультиметр в режим проверки диодов
• Прозвоните каждую пару диодов
• Сопротивление в одном направлении должно быть ∞, в другом - 400-700 Ом

Практические советы

• Проверяйте натяжение ремня - прогиб не более 10-15мм
• Осматривайте контакты - окисление увеличивает сопротивление
• Контролируйте температуру - перегрев генератора свыше 90°C опасен

Частые проблемы и решения

Симптом	Возможная причина	Решение
Низкое напряжение	Износ щеток, плохой контакт	Замена щеток, зачистка контактов
Высокое напряжение	Неисправность регулятора	Замена реле-регулятора
Шум при работе	Износ подшипников	Замена подшипников

Заключение

Регулярная проверка системы зарядки (раз в 6 месяцев) позволяет:

1. Предотвратить внезапные отказы
2. Продлить срок службы АКБ
3. Избежать дорогостоящего ремонта

Для сложных случаев рекомендуем использовать осциллограф - он помогает выявить проблемы диодного моста и обмоток генератора.
