Замена аккумулятора на Hyundai Creta I бензин 2.0 (149 л.с.) 2016г

Паркетник-долгожитель: детальный гид по замене аккумулятора на Hyundai Creta I 2.0 MPI (2016 г.в., 149 л.с.)

Hyundai Creta первого поколения (заводской индекс GS), ворвавшись на российский рынок летом 2016 года, мгновенно перекроил правила игры в сегменте бюджетных кроссоверов. Этот автомобиль нельзя назвать революцией дизайна, но именно в этом и заключался его феномен: команда стилистов под руководством Петера Шрайера намеренно создала спокойный, чуть консервативный облик с ниспадающей линией крыши и фирменным каскадом радиаторной решетки, который визуально делал машину дороже её реальной цены. Инженерная группа, базировавшаяся в Намьянге (Южная Корея) и адаптировавшая машину под реалии РФ на подмосковном полигоне, выбрала проверенную десятилетиями платформу, роднящую Creta с соплатформенным Solaris и Kia Rio. Но если седаны довольствовались скромными аккумуляторами, то кроссовер с его увеличенным клиренсом, полноценным полным приводом (опционально) и более мощным генератором получил иные требования к системе энергоснабжения.

Российская топ-версисия с двухлитровым бензиновым двигателем семейства Nu (G4NA) мощностью 149 лошадиных сил стала настоящим хитом, особенно в сочетании с 6-ступенчатым классическим автоматом A6MF2. Мотор этот, хоть и кажется конструктивно простым (распределенный впрыск MPI, чугунные гильзы в алюминиевом блоке, фазовращатель только на впуске), обладает одним эксплуатационным нюансом — он довольно шумно и «сопротивляемо» запускается в морозы. Вязнущее на холоде масло, длинные цепи ГРМ и высокая компрессия (около 13:1 у мотора с дорестайлинговой прошивкой) создают колоссальную нагрузку на стартер. Именно в этот момент становится понятно, почему экономия на аккумуляторной батарее для «Креты» выходит боком. Корейцы не стали мудрить с технологией и сделали ставку на батареи большой емкости по старой доброй кальций-кальциевой схеме (Ca/Ca), которые должны обеспечивать высокий пусковой ток без внезапных провалов напряжения, способных «подвесить» блок управления двигателем.

Типоразмер имеет значение: почему 260х173х225 и не миллиметром меньше

Hyundai Creta с атмосферником 2.0, особенно в сборке питерского завода «Хендэ Мотор Мануфактуринг Рус» (ХММР), получила аккумуляторную площадку, рассчитанную на корейский стандарт D26L. Это высокая и довольно узкая батарея длиной 260 мм, шириной 173 мм и высотой 225 мм. В среде автолюбителей часто путают её с европейским форматом 278 мм или с низким азиатским 200-миллиметровым, и именно здесь таится корень большинства проблем при самостоятельной покупке.

Ключевой параметр — высота в 225 мм. Посадочная площадка под капотом Creta спроектирована так, что более низкий аккумулятор (например, высотой 190 или 200 мм) просто «утонет» в поддоне. Клеммы окажутся в ложбине, и длины штатных силовых проводов, которые на заводе отрезаны точно под размер D26L, катастрофически не хватит. Владельцы, столкнувшиеся с этим, идут на варварские методы: срезают штатные наконечники и наращивают кабели скрутками, заматывая их синей изолентой. Через полгода такая скрутка окисляется, греется под током стартера в 200-300 ампер и становится причиной возгорания проводки. Это не преувеличение — сечение провода на стартерную линию рассчитано без запаса на лишние переходные сопротивления.

Что касается длины и ширины: 260х173 мм — это классическая «высокая тележка». Европейский аналог длиной 278 мм сюда не лезет, потому что с левой стороны аккумулятор упрется в корпус блока предохранителей и жгут проводки, идущий на ЭБУ, а с правой — в раструб воздушного фильтра. Двигатель G4NA имеет довольно плотную компоновку навесного оборудования, и свободного пространства в ложементе практически нет.

Обратная полярность: логика подключения

Creta первого поколения использует обратную полярность. Если поставить аккумулятор длинной стороной к себе (этикеткой к бамперу), то минус будет находиться слева, а плюс справа. Расположение клемм продиктовано геометрией силовых кабелей: короткий толстый плюсовой провод выходит из недр моторного отсека именно с правой стороны. При прямой полярности (плюс слева) кабель пришлось бы натягивать по диагонали через вентиляционные отверстия крышки батареи — это не только неудобно, но и крайне опасно, так как вибрация мотора быстро перетрет изоляцию об острый край корпуса.

Запомните маркировку: для Креты нужна литера L (Left) в азиатской классификации. Если на корпусе написано R (Right) — это прямая полярность, не подходит. Не пытайтесь «перевернуть» батарею на 180 градусов. Во-первых, тогда клеммы уедут к радиатору и длины проводов опять не хватит. Во-вторых, нижний фиксирующий бортик и пазы поддона спроектированы так, что в перевернутом положении батарея просто не сядет на место — она будет стоять криво, с риском свалиться на ходу.

Химия источника: почему именно Ca/Ca

На заводе в Creta устанавливают кальций-кальциевые (Ca/Ca) необслуживаемые или малообслуживаемые батареи. Эта технология предполагает легирование электродов кальцием (до 0,07–0,1%), что существенно снижает газовыделение и, соответственно, расход воды из электролита. Для G4NA, который не оборудован системой Start/Stop (на Creta её нет в принципе), это идеальный баланс цены и живучести.

Преимущества кальциевой технологии перед гибридной (Sb/Ca) или традиционной сурьмянистой очевидны:

• Низкое саморазряд. Машина может простоять без движения две-три недели на морозе, и батарея сохранит достаточно энергии для пуска.
• Высокое напряжение начала газовыделения (около 14,8 В). Генератор Creta выдает 14,3–14,5 В, то есть батарея всегда работает в зоне комфортного подзаряда без риска закипания.
• Устойчивость к перепадам температур под капотом — а там, в пробках, рядом с выпускным коллектором, воздух прогревается до 70-80 градусов.

Попытки поставить модный AGM «на всякий случай» на дорестайлинговую Creta лишены практического смысла. Генератор старой школы не имеет алгоритма рекомбинации газов и не умеет менять напряжение в зависимости от температуры батареи. AGM будет хронически перезаряжаться, её клапаны сброса давления откроются, стекловолоконные маты высохнут, и дорогая батарея потеряет емкость даже быстрее обычной Ca/Ca. Так что рекомендация однозначна: ищем качественный Ca/Ca с пусковым током от 600 до 680 А (по стандарту EN) — это то, что доктор прописал для нашей морозной реальности.

Нижняя прижимная планка: анатомия узла и скрытые опасности

Крепление на Creta реализовано через нижнюю прижимную планку. Это длинная стальная скоба с загнутым книзу крюком с одной стороны и отверстием под шпильку — с другой. Крюк цепляется за прямоугольное окно в передней части поддона или за специальный выступ в районе площадки, а сверху планка придавливает аккумулятор за его нижний бортик.

Типичная картина при замене своими руками спустя 5-6 лет эксплуатации: гайка на шпильке намертво приржавела. Шпилька имеет резьбу М8 и изготовлена из простой углеродистой стали без должного антикора. Если начать прикладывать избыточное усилие, шпилька проворачивается в своем гнезде. В отличие от европейских машин, где гнездо можно вынуть и заменить, на «Крете» оно является частью подрамника или интегрированной скобы. Если сорвать грани гнезда, придется приваривать новую шпильку или колхозить стяжные ремни, что выглядит ужасно и небезопасно.

Алгоритм безопасного демонтажа:

1. Обильно залейте гайку и резьбу проникающей смазкой (например, WD-40 Specialist Fast Release) и оставьте на 15 минут.
2. Используйте шестигранную головку на 10 или 12 (в зависимости от года) и вороток с трещоткой.
3. Самое главное — при откручивании монтировкой или мощной отверткой надавите на саму планку вниз, как бы «разгружая» шпильку от натяжения. Это предотвращает проворот шпильки в гнезде.
4. Если гайка все равно идет туго, не ленитесь и делайте возвратные движения: пол-оборота вперед, четверть назад, снова смазка. Сорванная резьба в полевых условиях лечится долго и дорого.

Процесс замены: пошаговый чек-лист для 2016 года

Перед началом работ заглушите мотор и вытащите ключ из замка зажигания. Откройте капот и подождите 10 минут. На Creta очень долго «засыпает» блок BCM: гаснет подсветка в салоне, щелкают реле. Если отключить клемму в момент работы CAN-шины, можно получить ошибку по иммобилайзеру, которая не скинется без сканера.

Шаг 1. Снятие клемм.
Первой всегда отключается минусовая клемма. Ключом на 10 ослабьте болт стяжного хомута. Если клемма «прикипела» к свинцовому выводу, не поддевайте ее отверткой между выводом и хомутом — расколете корпус. Используйте специальный съемник клемм или аккуратно расширьте хомут мощной шлицевой отверткой. Сняв минус, отведите провод к патрубку воздушного фильтра и зафиксируйте. Затем так же аккуратно скиньте плюс.

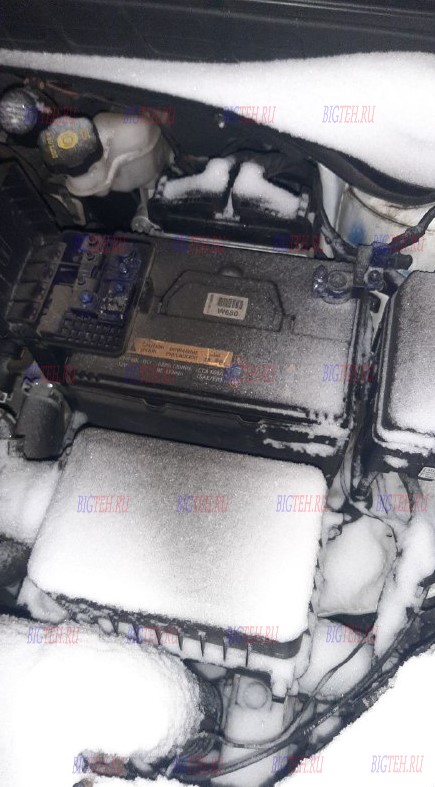

Шаг 2. Извлечение старой батареи.
Открутите гайку прижимной планки, снимите ее. Обычно на планке есть пластиковая или резиновая накладка — не потеряйте ее, она гасит вибрации. Возьмитесь за ручки аккумулятора (если они есть) или за дно, и строго вертикально поднимите его. Поддон под аккумулятором на «Крете» сделан из толстого пластика и часто имеет лужу из воды с реагентами. Это вода, попадающая через дренаж лобового стекла. Вычерпайте ее губкой, вымойте поддон и протрите насухо. Проверьте, не забито ли дренажное отверстие.

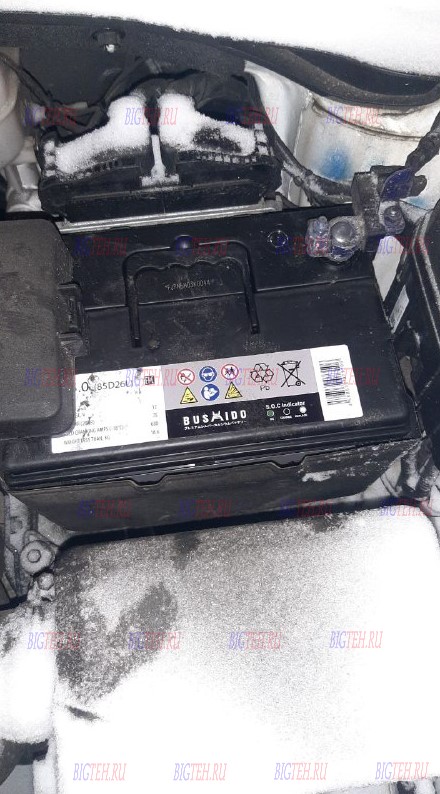

Шаг 3. Установка нового АКБ.
Новый аккумулятор 260х173х225 мм обратной полярности поместите в поддон так, чтобы нижний бортик смотрел в сторону салона (или радиатора — зависит от конструкции площадки, но в 90% случаев бортик идет к передней части). Зафиксируйте планку: зацепите нижний крюк и закрутите гайку шпильки. Не перетягивайте — как только планка плотно легла на корпус, достаточно сделать небольшое усилие.

Шаг 4. Подключение и пусконаладка.
Накиньте плюсовую клемму и хорошо затяните — она не должна проворачиваться. Наденьте минус. Сядьте в салон, включите зажигание (положение ON) на 10 секунд — в это время блок управления топливной системой прогоняет бензонасос для создания давления в рампе. Выключите зажигание и включите снова — запускайте мотор. Если на приборке висит желтая лампочка ESP и руля — не переживайте. Это пропала калибровка датчика угла поворота руля. Заведите двигатель и поверните руль из крайнего левого положения в крайнее правое, задерживаясь в упорах на пару секунд. Индикатор должен погаснуть.

Далее «обучите» стеклоподъемники. На Creta после снятия клемм слетает автоматический режим. Опустите каждое стекло, зажав клавишу, до упора, подержите 2-3 секунды, затем поднимите и снова задержите палец на кнопке. Климат-контроль в этой процедуре не нуждается, он сам откалибрует заслонки при следующем включении зажигания.

Эксплуатационные советы для максимального ресурса

Кальциевая батарея боится глубоких разрядов. Если вы посадили ее «в ноль» (например, забыли выключить габариты на ночь), одной поездки для полного восстановления будет мало. Генератор поднимет напряжение до 14.4 В, но ток заряда будет ограничен сопротивлением пластин. После такого инцидента найдите время и подзарядите батарею стационарным зарядным устройством с функцией Ca/Ca (напряжение 16.0–16.5 В в режиме десульфатации малым током). Восстановление займет часов 8-10, но это спасет пластины от прогрессирующего оплывания активной массы.

Раз в полгода осматривайте клеммы. Белый или голубоватый налет — это оксид свинца и сульфаты. Снимайте клеммы, зачищайте их мелкой шкуркой, а выводы батареи смазывайте техническим вазелином или медной смазкой. Не используйте литол и графитку в аэрозоле — они создают диэлектрическую пленку, ухудшающую контакт.

Зимой, особенно в версиях с полным приводом, нагрузка на аккумулятор возрастает кратно: подогрев заднего стекла, обогрев сидений, мощная печка, муфта полного привода, которая подмагничивается при старте. В мороз -30°С старайтесь перед пуском «разогреть» батарею: включите на 20-30 секунд дальний свет фар (двигатель не заводить). Это вызовет внутреннюю химическую реакцию, слегка подогреет электролит и снизит его вязкость. Стартер закрутит заметно бодрее.

Резюме

Замена аккумулятора на Hyundai Creta 2016 года с 2.0-литровым мотором — операция, где на первый план выходит дотошное знание матчасти. Размер 260х173х225, обратная полярность и технология Ca/Ca — это три столпа, без соблюдения которых новый аккумулятор либо не встанет на место, либо прослужит всего одну зиму. Бережное обращение с ржавой прижимной планкой сэкономит вам часы нервов, а правильная процедура подключения избавит от ложных ошибок ESP и глюков климата. Надежный, точно подобранный источник тока не только вернет кроссоверу уверенный «голос» стартера, но и защитит тонкую электронику BCM от скачков напряжения — а это, учитывая стоимость блоков управления Hyundai, аргумент более чем весомый.
