Замена аккумулятора на Mazda 3 (BL) бензин 1.6 (105 л.с.) рестайлинг 2011
Дышит в спину легенде: меняем аккумулятор на седане Mazda 3 (BL) рестайлинг 1.6 с умом и без ошибок
Когда речь заходит о Mazda 3 второго поколения с индексом BL, в памяти всплывает не просто автомобиль, а настоящий пример инженерного азарта. Эта модель, пришедшая на смену успешной «трешке» BK, дебютировала в 2008 году, но до российского потребителя рестайлинговая версия, о которой мы сегодня говорим, добралась в своем самом сбалансированном виде в 2011-м. Глобальная премьера модели состоялась на автосалоне в Лос-Анджелесе, а затем эстафету подхватила Болонья. Это было время, когда в японской компании еще работал Лауренс ван ден Акер, голландский дизайнер, впоследствии перешедший в Renault. Именно его команда ответственна за тот самый «улыбчивый» и немного футуристичный облик, который на рестайлинге 2011 года стал чуть строже и агрессивнее благодаря иным бамперам и оптике.
С технической точки зрения, это торжество атмосферного духа. Базовый двигатель Z6 объемом 1.6 литра (105 лошадиных сил) — это не наддувный малолитражный малыш, а классический атмосферник с распределенным впрыском, цепным приводом ГРМ и изменяемыми фазами газораспределения S-VT. Инженеры Mazda, разрабатывая эту платформу, закладывали в нее спортивный характер управляемости. Именно поэтому автомобиль так любим активными водителями. Но любой механизм требует питания, и сегодня мы максимально подробно и без прикрас разберем процесс замены аккумуляторной батареи (АКБ) на этой машине. Казалось бы, простая операция, но нюансов в ней гораздо больше, чем кажется на первый взгляд, особенно если вы не хотите попасть на сброс настроек или ошибки по иммобилайзеру.
Готовимся к операции: теоретическая база и выбор донора

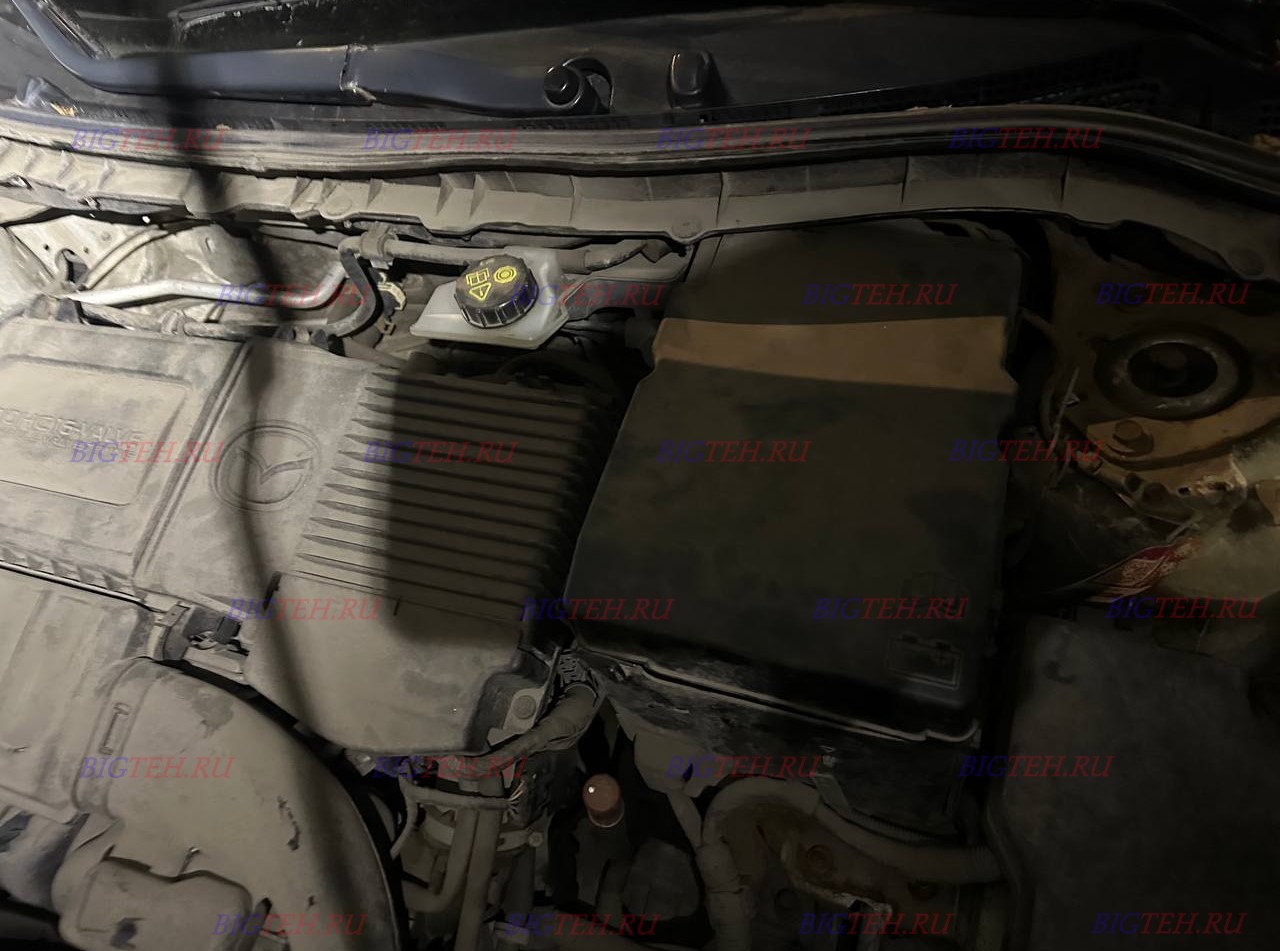

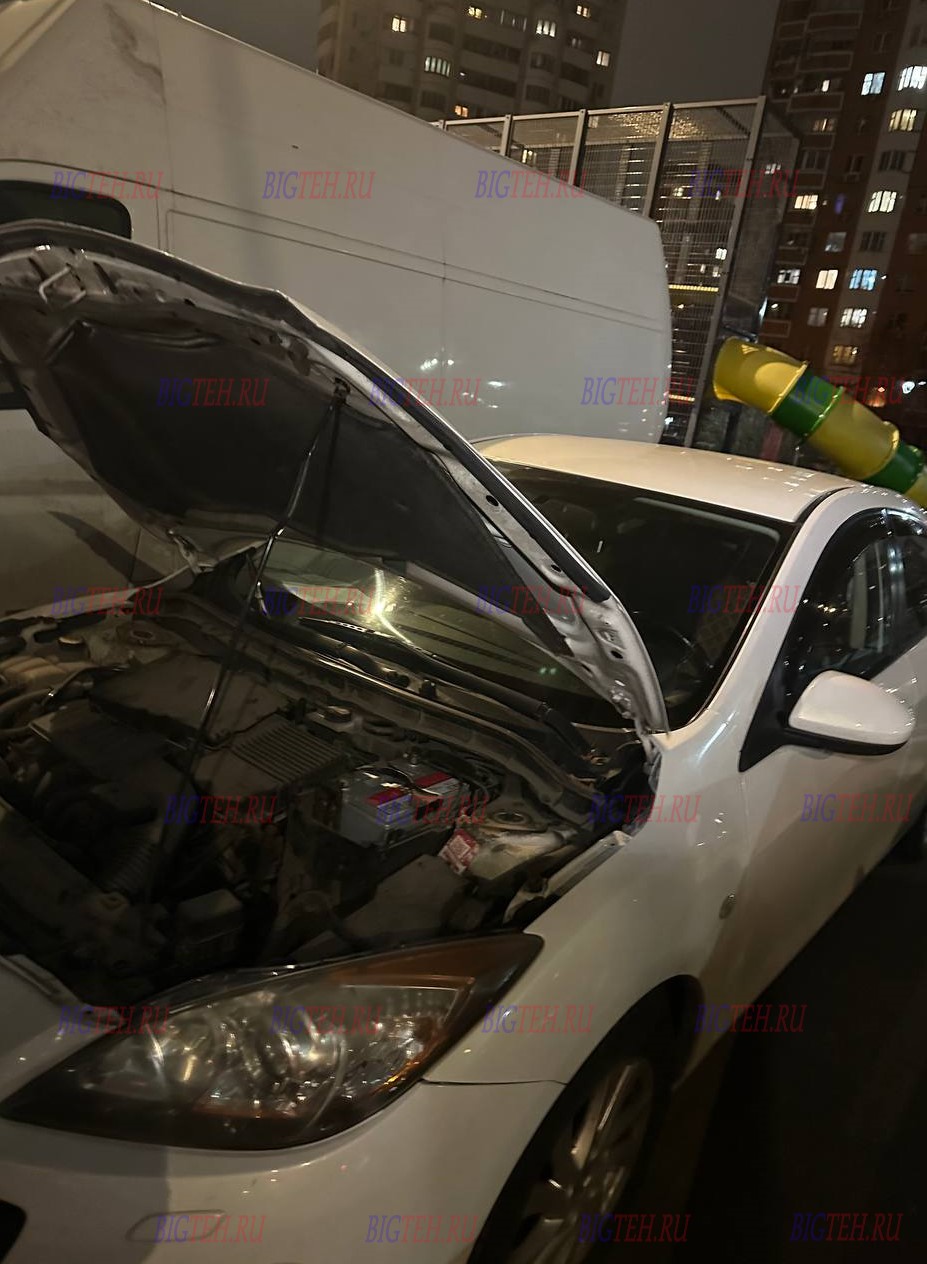

Прежде чем лезть под капот с гаечным ключом, нужно понять, с чем мы имеем дело. В Mazda 3 BL с двигателем 1.6 аккумулятор установлен в моторном отсеке, в классическом месте — слева по ходу движения, в нише между блоком предохранителей и передней стойкой. Снимать колесо или подкрылки не нужно, доступ прямой и удобный, что уже огромный плюс. Физические размеры посадочного места строго ограничены. Вам нужна батарея с геометрическими параметрами 232 мм в длину, 173 мм в ширину и 225 мм в высоту. Высота критична: если взять аккумулятор выше, верхняя прижимная планка просто не станет на место, а если ниже — она не сможет плотно зафиксировать корпус, что приведет к вибрациям и разрушению пластин внутри батареи на кочках.
Теперь о самом важном — полярность. Для этой модели, как и для подавляющего большинства японских автомобилей азиатской сборки, требуется обратная полярность (иногда маркируется как «R» или «Reverse»). В простонародье это называется «плюс справа». Если развернуть аккумулятор клеммами к себе, то плюсовая клемма будет находиться с правой руки. Путаница с прямой европейской полярностью ведет к тому, что длины проводов не хватит для подключения, и вы рискуете замкнуть все на корпус. Это не шутка: на форумах владельцев Mazda до сих пор встречаются истории о сгоревших предохранителях на 120 ампер, когда люди пытались натянуть провода, подключив батарею наоборот. При выборе нового аккумулятора обязательно убедитесь, что он соответствует технологии EFB (Enhanced Flooded Battery) или хотя бы кальциевому стандарту (Ca/Ca). Обычная свинцово-сурьмяная батарея на этой машине выйдет из строя быстрее из-за высоких токов заряда при холодном пуске.
Идеальный инструментарий и техника безопасности
Никакого специнструмента не требуется, но «колхоз» разводными ключами я категорически не приемлю. Вам понадобится:
- Торцевой ключ или головка на 10 с трещоткой и длинным удлинителем. Это нужно для откручивания гайки прижимной планки.
- Рожковый или накидной ключ на 12 (в некоторых вариантах клемм может стоять гайка именно на 12, хотя классика — на 10). Лучше иметь оба под рукой.
- Мелкая шкурка или специальная металлическая щетка для зачистки клемм.
- Технический вазелин или смазка для клемм.
- Ветошь и, по желанию, диэлектрические перчатки.
Главное правило безопасности: отключение питания на современных машинах с CAN-шиной должно проходить по строгому алгоритму. Запомните: сначала всегда снимаем минусовую клемму, а только потом плюсовую. Это исключает риск короткого замыкания при касании ключом кузова.
Пошаговый сценарий замены без сброса адаптаций (и с ними)
Некоторые владельцы боятся, что при снятии клемм «сотрутся мозги». Давайте отделим мифы от реальности. На рестайлинговой «трешке» 2011 года с простым атмосферником 1.6 и механикой (или классическим автоматом) потеря данных не критична, но неприятна.
Шаг 1. Подготовка к "пересадке".
Если вы не хотите сбрасывать настройки магнитолы (особенно если у вас установлено нештатное головное устройство с кодом, который вы не помните), топливные коррекции и «заученное» положение дроссельной заслонки, нужно обеспечить резервное питание. Самый безопасный метод — использование портативного устройства для сохранения памяти (Power Bank с разъемом OBD-II). Но если его нет, можно воспользоваться старым «дедовским» методом. Подключаем крокодилы к заведомо заряженной внешней батарее (например, пусковому устройству или другому автомобилю, но двигатель-донор должен быть заглушен!), а зажимы от этого источника цепляем к силовым проводам (соблюдая полярность) на кузове, предварительно сняв их с клемм АКБ. Метод рискованный для новичков, но рабочий.
Шаг 2. Демонтаж прижимной планки.
Перед вами пластиковый кожух воздушного фильтра и патрубок. Они не мешают, но будьте аккуратны. Верхняя прижимная планка — это не просто скоба. Это стальная конструкция с двумя пазами: один (ближний к вам) — это проушина с отверстием под шпильку с гайкой на 10. Второй (дальний от вас) — это просто крючок, который цепляется за фланец площадки. Посмотрите вниз, куда он вставлен. Ослабьте гайку на несколько оборотов (не скручивайте совсем), приподнимите дальний край планки вверх и выведите крючок из зацепления. Теперь планку можно снять. Частая ошибка: люди, не глядя, просто крутят гайку, пока она не соскочит, и планка проваливается вниз, в защиту двигателя, откуда достать её — то еще приключение.
Шаг 3. Отключение клемм.
Ослабляем гайку стяжного болта минусовой (-) клеммы. Если клемма «прикипела», ни в коем случае не бейте по ней молотком. Внутри корпуса АКБ находятся свинцовые пластины, и от удара они могут осыпаться. Используйте обычный съемник для клемм или аккуратно подденьте её плоской мощной отверткой, расширяя проушину. Сняли минус — отводим провод в сторону. Теперь снимаем плюс (+). Возможно, на плюсовом проводе будет защитный красный пластиковый колпачок, не потеряйте его.

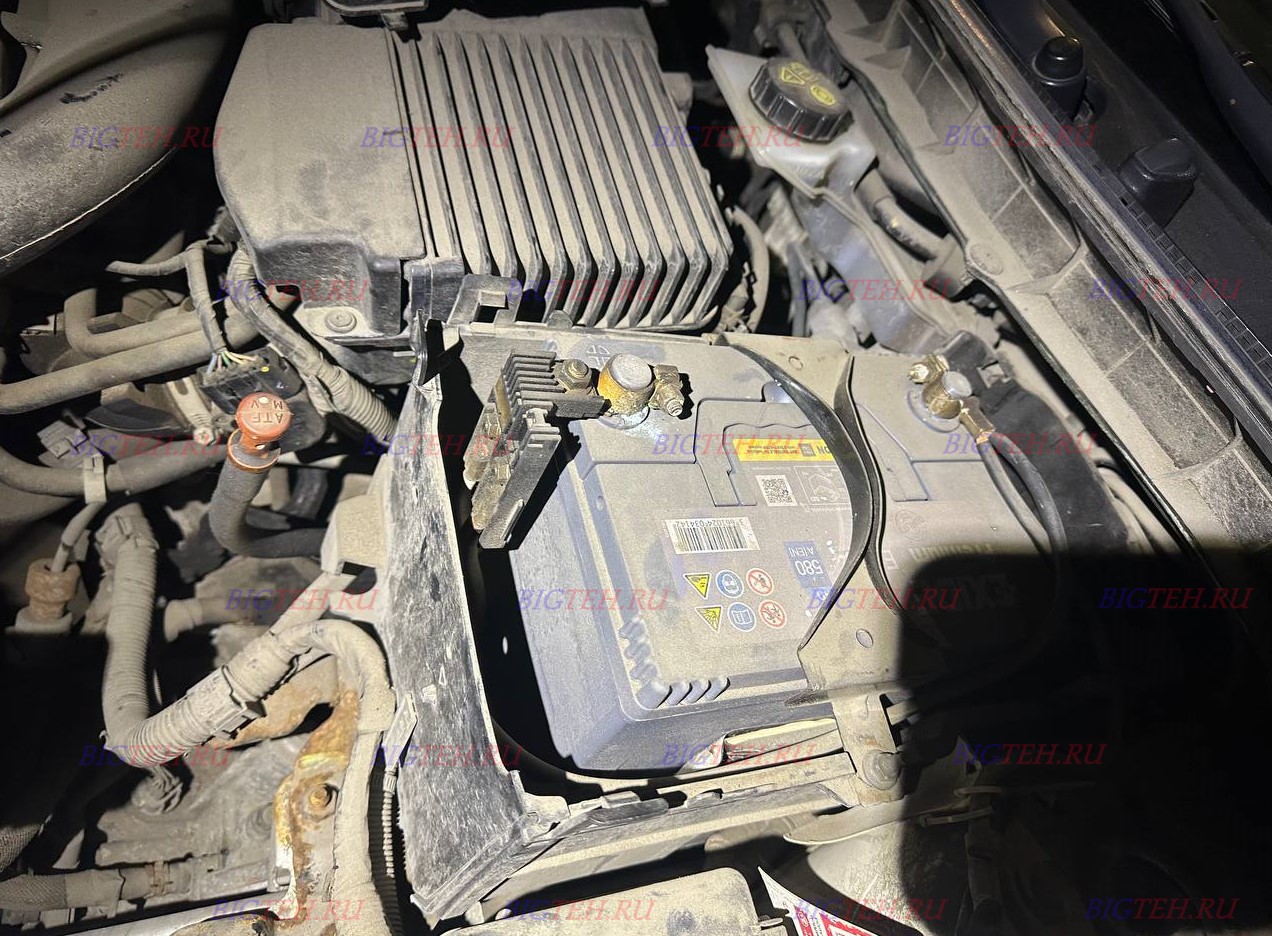

Шаг 4. Извлечение старой батареи.

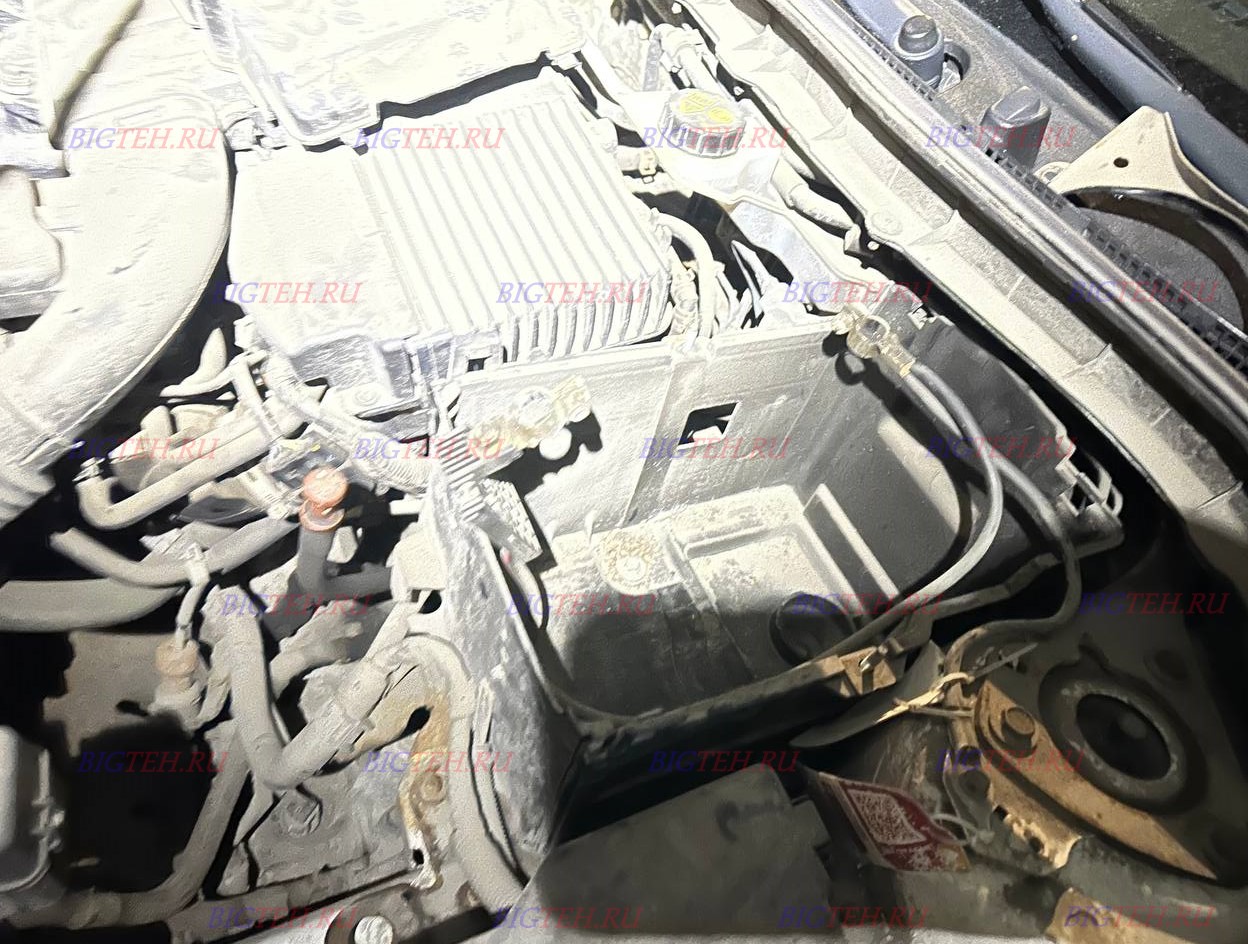

Аккумулятор весит около 12-15 кг. В поддоне вокруг него за 10-15 лет эксплуатации скапливается грязь, песок и листья. Прежде чем ставить новый, обязательно пропылесосьте или просто выгребите этот мусор рукой в перчатке. Если там окажется влага, это создаст токопроводящий мостик и ускорит саморазряд новой батареи. Осмотрите поддон на предмет коррозии. Если рыжики есть, зачистите и обработайте преобразователем ржавчины.
Шаг 5. Установка нового источника энергии.

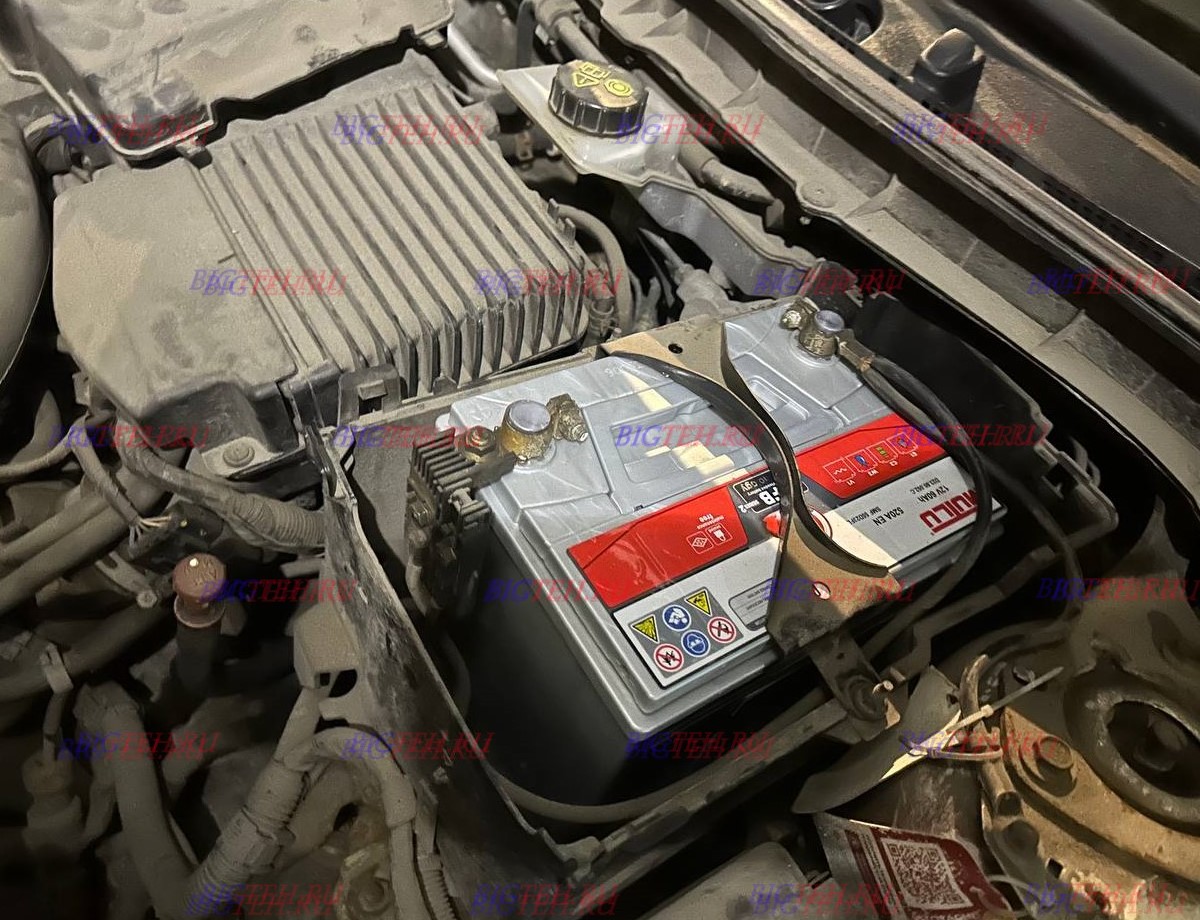

Опускаем новый аккумулятор в «гнездо». Проверяем полярность: плюс должен смотреть на правое крыло (сторона водителя в праворульной версии или сторона пассажира — в леворульной, уточняем на месте!). Важный момент с клеммами. Очень часто новые батареи идут с технологическими заглушками на полюсных выводах, либо выводы покрыты транспортировочным антиокислительным составом. Удалите его растворителем или просто нашатырем. Если этого не сделать, контакт будет «плавающим», стартер будет крутить вяло, а на клеммах появится нагрев.
Перед надеванием клемм обязательно зачищаем их внутреннюю поверхность. Идеально, если вы пройдетесь по ней напильником или наждачной бумагой до блеска свинца. Надеваем сначала плюсовую клемму (+). Она должна сесть туго, до самого низа конуса. Если она болтается, даже при полностью затянутой гайке, не подкладывайте под неё саморезы или фольгу. Купите переходные вставки из мягкого металла в автомагазине. Плотно затягиваем. Затем накидываем минус и тоже тянем.
Шаг 6. Крепление планки и финальная смазка.
Теперь самое интересное — установить прижимную планку. Это тот крючок, который нужно завести в нижний фланец. В конструкции Mazda 3 (BL) планка довольно хитрая. Сначала зацепляем крюк за площадку, затем опускаем планку на батарею. Если вы промахнулись и крюк не зашел в зацепление, а вы затянули гайку, аккумулятор будет просто притянут сверху, но не зафиксирован от горизонтального смещения. Первая же яма — и он улетит в радиатор. Убедились, что все три точки фиксации работают (шпилька и два крюка), протягиваем гайку на 10 с умеренным усилием. Не нужно срывать резьбу, но планка не должна болтаться.
Завершающий штрих — обработка клемм. Обильно смазываем открытые части клемм специальной токопроводящей смазкой или старым добрым графитовым составом. Смазка наносится не до затяжки, а после! Иначе вы затянете смазанную резьбу, и она расслабится от вибрации.
Что делать после запуска: магия адаптации
Вы установили аккумулятор, сели в машину и чувствуете дрожь в коленках? Расслабьтесь. Если вы не подключали резервное питание, то после первого запуска машина может удивить.
Во-первых, плавают обороты холостого хода. Не пугайтесь. ЭБУ обнулило данные о положении дроссельной заслонки. Заведите двигатель, включите все мощные потребители (дальний свет, обогрев стекла, вентилятор печки на максимум) и дайте двигателю поработать 5-10 минут без нажатия на педаль газа. Потом плавно выключите всё. Компьютер «запомнит» нагрузочную способность генератора.
Во-вторых, если у вас автоматические стеклоподъемники, они забудут автоматический режим. Опустите каждое стекло до упора, подержите кнопку 2-3 секунды, затем поднимите и снова подержите. Авторежим заново обучится.
В-третьих, система курсовой устойчивости DSC может зажечь лампочку на приборной панели. Это связано со сбросом датчика положения руля. Заведите мотор, выверните руль от упора влево до упора вправо и верните в центр. Лампочка погаснет после начала движения по прямой.
Горький опыт и "черные метки": что не стоит покупать
Позвольте дать совет, основанный на многолетних наблюдениях за этими машинами. Двигатель Z6 серии MZR отличается довольно большим пусковым током. Оригинальный аккумулятор шел с маркировкой Panasonic или Yuasa емкостью около 55-60 Ач с током холодной прокрутки (CCA) не ниже 470 А (по стандарту EN). Соблазн купить слабенькую батарею на 45 Ач («лишь бы влезла и подешевле») обернется трагедией в первую же зиму. Стартер на этом моторе очень чувствителен к просадкам напряжения. При низком токе втягивающее реле будет щелкать, но не прокручивать маховик. Категорически не советую на эту машину бюджетные бренды, которые не выдают заявленных ампер. При выборе обязательно просите в магазине нагрузочную вилку и проверяйте напряжение под нагрузкой у только что купленного экземпляра. Разница исправного нового и просто залежавшегося на полке «нового» колоссальна.
Нюанс для дотошных: рестайлинг против дорестайла
Хотя наша тема — машина 2011 года выпуска, стоит отметить, что на рестайлинговых версиях, в отличие от самых первых BL (2008–2009), блок управления двигателем имеет более сложный алгоритм энергосбережения. Там используется интеллектуальная система зарядки с изменяемым напряжением генератора (эко-режим). Поэтому если вы поставили новый аккумулятор, а бортовое напряжение при езде плавает от 12.4 до 14.8 вольт — это абсолютно нормально. Электроника просто сбрасывает нагрузку на двигатель при разгоне и дозаряжает батарею при торможении. На старом аккумуляторе с высокой степенью сульфатации эта система работает неадекватно, теперь же, с новым EFB, всё встанет на свои места.
И последний штрих: утилизируйте старую батарею правильно. Это не просто мусор. В большинстве магазинов при покупке новой вам сделают скидку за сданный старый аккумулятор. Свинец и электролит — страшные яды, но на пунктах приема это ценное вторсырье. Замена аккумулятора на Mazda 3 BL — простая, но требующая уважения к деталям процедура. Сделайте её с душой, и японский атмосферник отблагодарит вас уверенным пуском в любой мороз.
