Когда британский лорд требует энергии: руководство по реанимации Range Rover Evoque II 2.0D (2019)
Драгоценная оправа для дизеля: философия второго Evoque
Второй акт драмы под названием Range Rover Evoque стартовал холодным ноябрьским вечером 2018-го в британской столице. В отличие от первого поколения, где дизайнеры шли на поводу у смелой фантазии, жертвуя прагматизмом, итерация L551 стала образцом инженерного прагматизма, упакованного в ослепительную оболочку. Забудьте про старую фордовскую платформу EUCD — теперь в основе лежит архитектура Premium Transverse Architecture, плод многолетних трудов специалистов Гейдона под патронажем Tata. Создатели утверждали, что лишь дверные петли перекочевали с предшественника без изменений. Верится с трудом, но факт остаётся фактом: жёсткость кузова на кручение подскочила на 13%, а шумоизоляция достигла уровня старшего Velar.
Главный визионер марки Джерри Макговерн и его команда стилистов пошли на рискованный шаг — они отказались от радикальной смены имиджа, сделав ставку на филигранную огранку узнаваемого силуэта. Появились ультратонкие матричные фасады, выдвижные дверные рукоятки, убирающиеся заподлицо с кузовом на скорости, и салон, где традиционный люк уступил место камере ClearSight, транслирующей на внутрисалонное зеркало картинку с кормы. Под капотом обосновался дизель Ingenium 2.0 D180 мощностью 150 сил — собственной разработки JLR. Агрегат с алюминиевой «рубашкой» и турбиной изменяемой геометрии получился тяговитым, но очень чувствительным к качеству электропитания. И центр этой электрической вселенной — скромная чёрная коробка в левом углу моторного отсека, именуемая аккумуляторной батареей.
AGM-матрица: почему гелевый монстр прописался под капотом
Многие владельцы, заглянув в спецификацию, удивляются: почему нельзя сэкономить и поставить обычную батарею? Ответ лежит в алгоритмах работы бортовой сети Evoque II. Автомобиль оснащён системой микро-гибридизации MHEV на 48 вольт. Стартер-генератор с ременным приводом (BiSG) при каждом замедлении преобразует кинетическую энергию в электрическую, отправляя её в компактный литий-ионный накопитель под полом багажного отделения. Оттуда через преобразователь DC-DC напряжение понижается до 12 вольт и питает классическую бортовую сеть. В этом тандеме 12-вольтовая AGM-батарея исполняет роль буфера, принимая микро-дозы энергии десятки раз за минуту городской толчеи.
Обычная жидкостная АКБ с её инертностью просто не способна оперировать такими частотами циклов «приём-отдача». Её пластины начнут сульфатироваться, электролит — расслаиваться, а ёмкость упадёт катастрофически быстро. AGM-технология, где кислотный раствор иммобилизован в стекловолоконном наполнителе, лишена этих пороков. У неё втрое больший ресурс по циклам глубокого разряда и минимальное внутреннее сопротивление. Более того, управляющая электроника Evoque — блок GWM (Gateway Module) — запрограммирован на взаимодействие строго с AGM-устройством. При обнаружении иной технологии система завалит приборную доску предупреждениями и перейдёт в аварийный режим зарядки, что убьёт даже новую «неправильную» батарею за считанные недели.
Детективная работа: расшифровываем маркировку и ищем идеального кандидата
Поиск замены начинается не с магазина, а с рулетки и блокнота. Посадочный стакан в недрах подкапотного пространства L551 вырезан с математической точностью.
Геометрия: 315 х 175 х 190 мм. Это три священных числа. Особое внимание — на высоту 190 мм. Если вы принесёте батарею ростом 175 мм, штатная нижняя скоба не сможет зафиксировать её за технологический прилив на дне корпуса. Получите болтающийся на ухабах снаряд, который будет колотиться о стенки ниши и в итоге разрушит собственную структуру.
Ориентация клемм: обратная. При взгляде на машину спереди положительный электрод обязан находиться слева. Минусовый — справа. Кабельная разводка жёсткая, без петель запаса. Попытка надеть клеммы наоборот чревата либо обрывом проводов, либо, при «успешном» замыкании, выгоранием силовых предохранителей в блоке под капотом.
Электрические параметры: технология AGM, номинальная ёмкость 80 ампер-часов, ток холодного пуска (CCA) от 800 ампер по европейскому стандарту EN. Дизельная «четвёрка» Ingenium обладает солидной степенью сжатия, и в морозное утро ей требуется мощный стартовый импульс. Не говоря уже о предпусковом прогреве свечей накаливания.
Среди производителей доверия заслуживают оригинальные батареи Land Rover (поставляемые Exide или Varta), а также аналоги от Varta Silver Dynamic AGM, Bosch S6 AGM, Banner Running Bull AGM и Exide Premium AGM. Остерегайтесь «серых» поставщиков с подозрительно дешёвыми брендами — AGM-технология сложна в производстве, и малейший брак в плотности стекломата ведёт к осыпанию активной массы.
Пролог к операции: погружение в цифровой сон
Электрическая архитектура Evoque II не прощает суетливости. Здесь нет ключа, который нужно повернуть — есть смарт-брелок и десятки контроллеров, общающихся по высокоскоростной шине. Обесточивание без предварительного усыпления может вызвать зависание какого-нибудь модуля, и тогда потребуется уже не замена АКБ, а дорогостоящая диагностика.

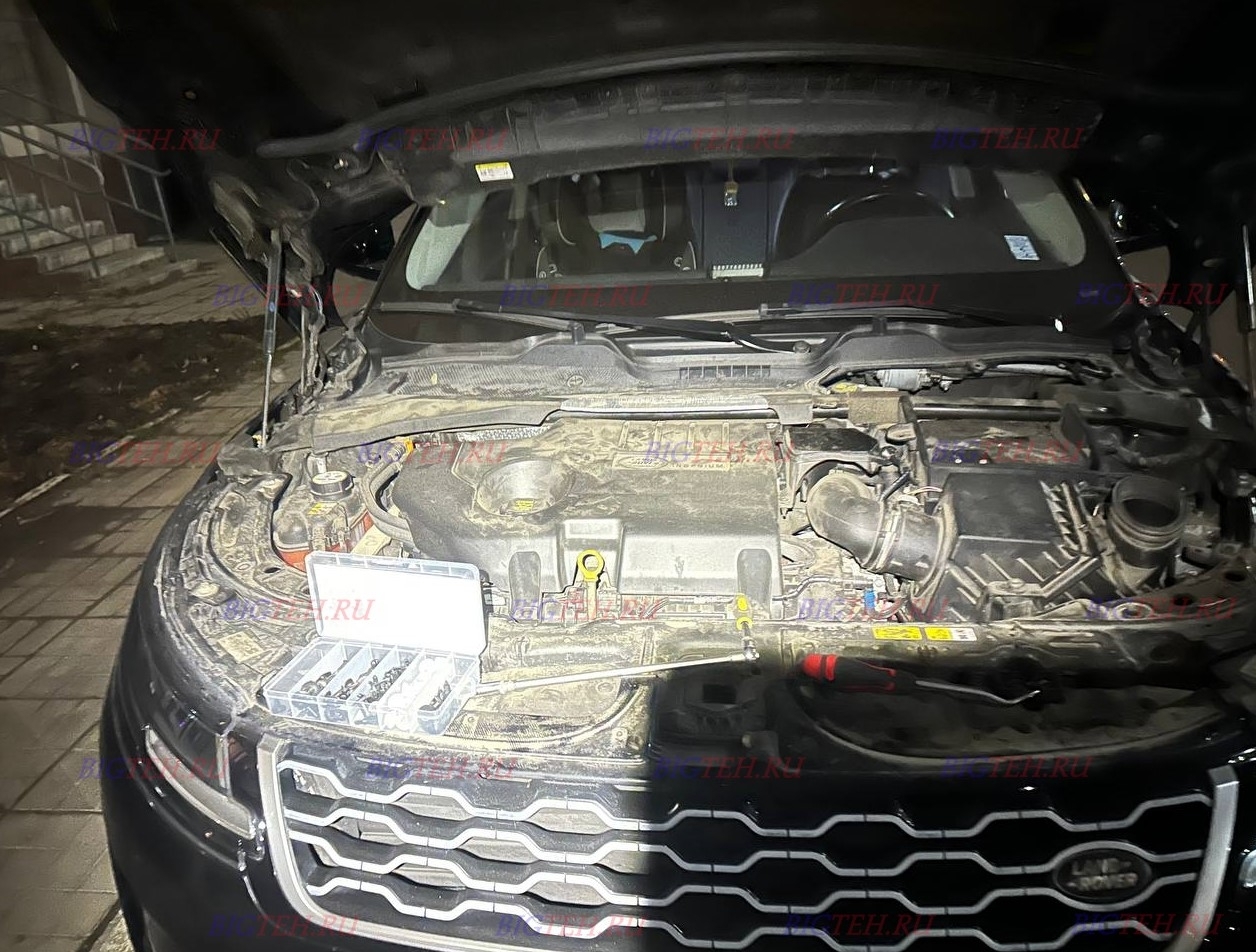

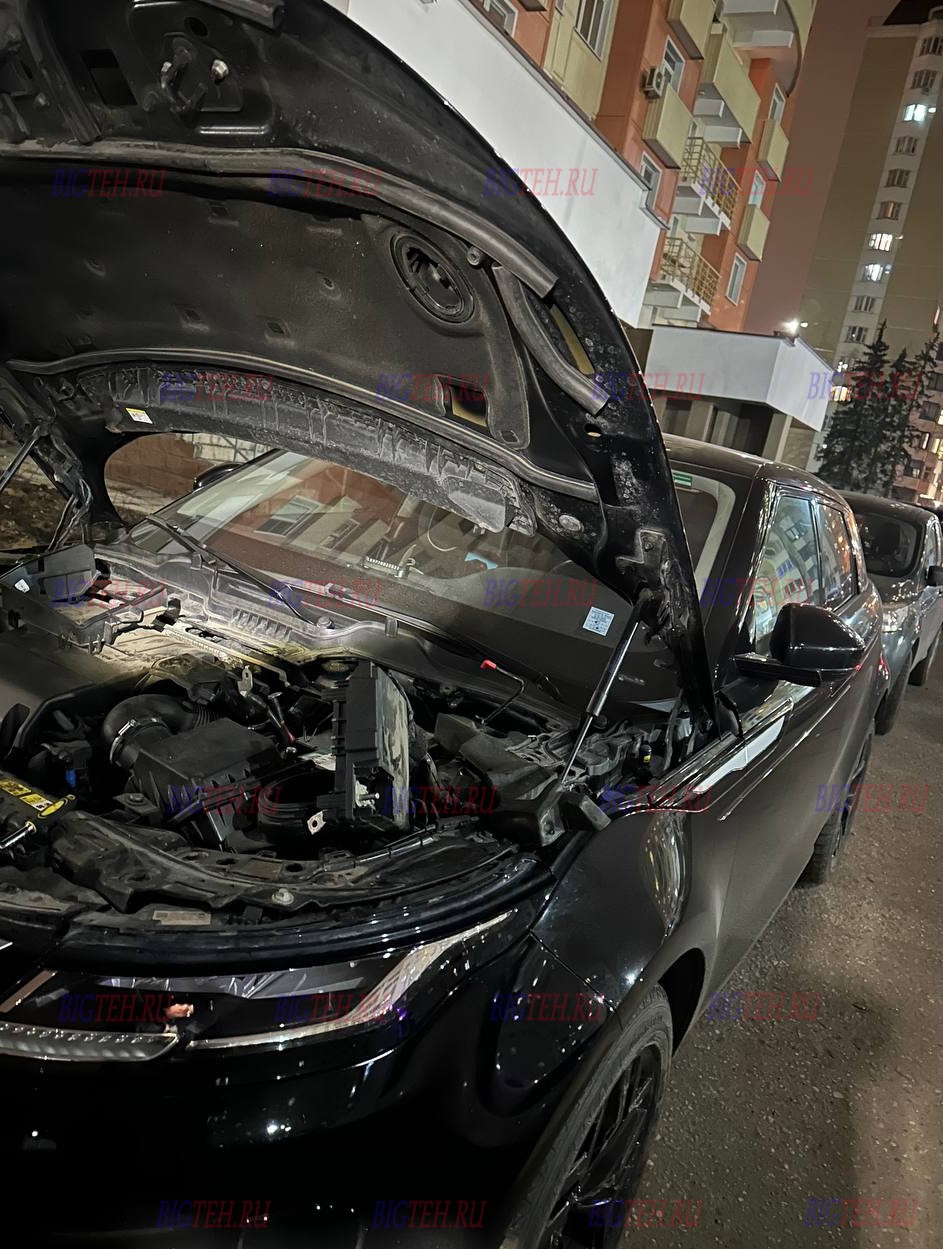

Первым делом загоняем кроссовер на ровную площадку. Мотор глушим нажатием кнопки на центральном тоннеле, ждём исчезновения надписи Ready с комбинации приборов. Ключ-брелок уносим в дом или заворачиваем в фольгу — радиус действия антенн Passive Entry достигает пяти метров, и присутствие ключа мешает блокам заснуть. Опускаем стекло передней левой двери. Зачем? Выдвижные дверные ручки питаются от электричества. После снятия клемм и последующей подачи питания они могут не синхронизироваться, и вы рискуете остаться перед запертым автомобилем с бесполезным брелоком в руке. Оконный проём — ваш аварийный лаз.
Теперь самое трудное для нетерпеливых — ждать. Тридцать минут, не меньше. Сначала потухнут плафоны в салоне, затем перестанет шуршать вентилятор климат-контроля, спустя ещё четверть часа замолкнут микроприводы заслонок, и в абсолютной тишине можно будет приступать. Капот оставляем открытым — газовые упоры надёжно держат тяжёлую алюминиевую панель.
Демонтаж под пристальным взглядом датчиков

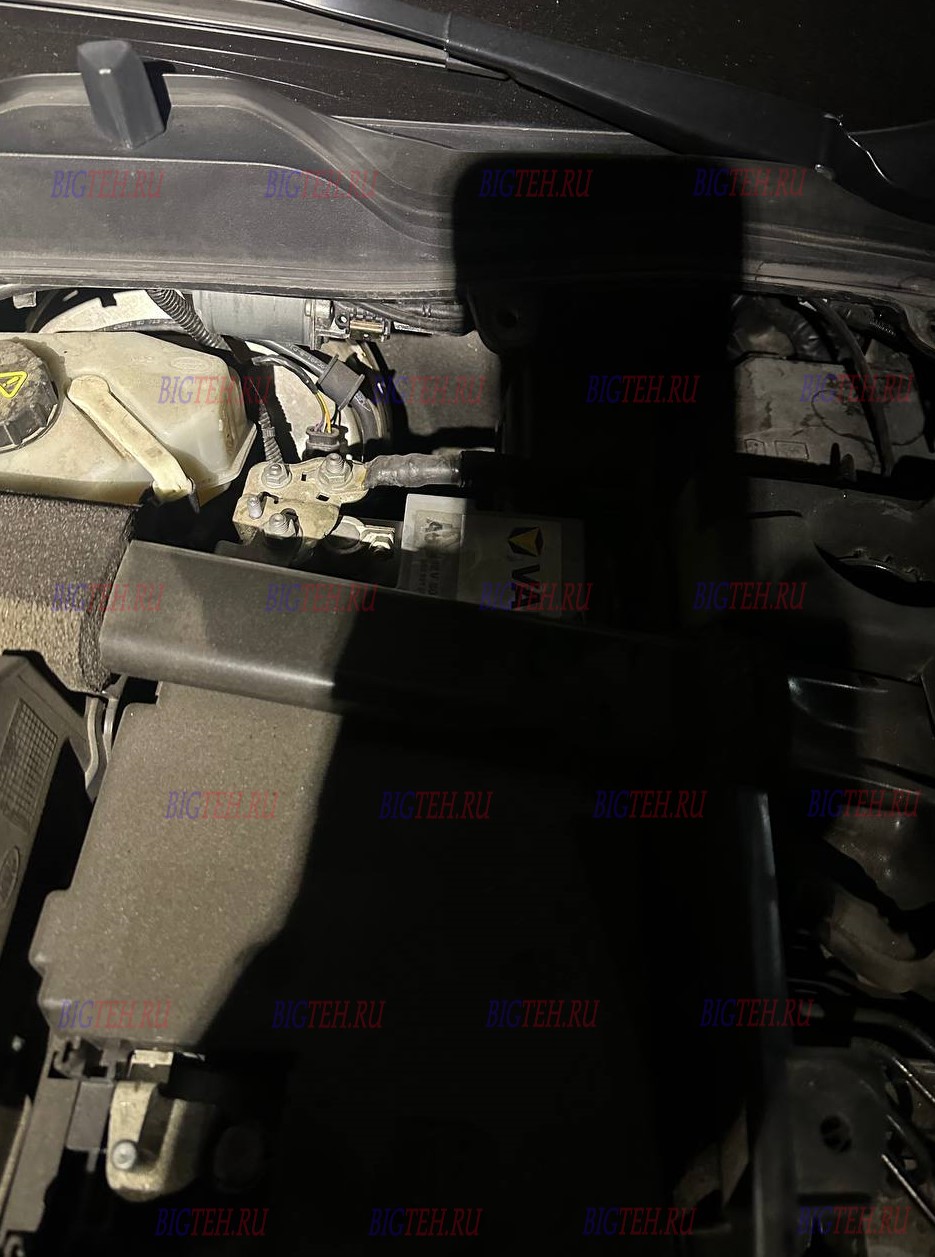

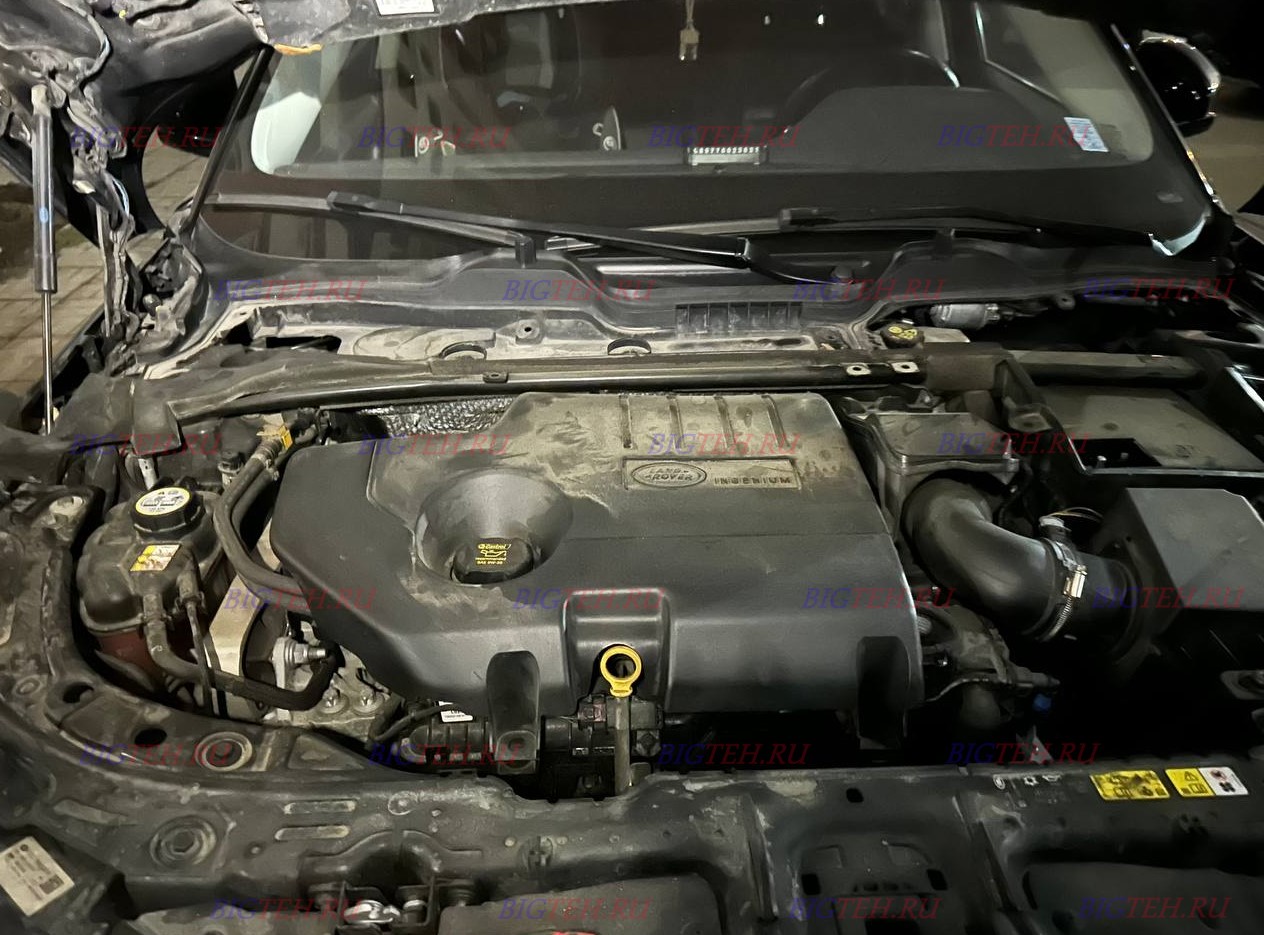

Батарея спряталась слева по ходу движения, аккурат за светодиодной фасадом. Её может частично маскировать пластиковый щиток и раструб впускного тракта. Декоративный пластик отстёгивается вручную, воздуховод тоже лучше временно снять, ослабив хомут — так вы получите оперативный простор.

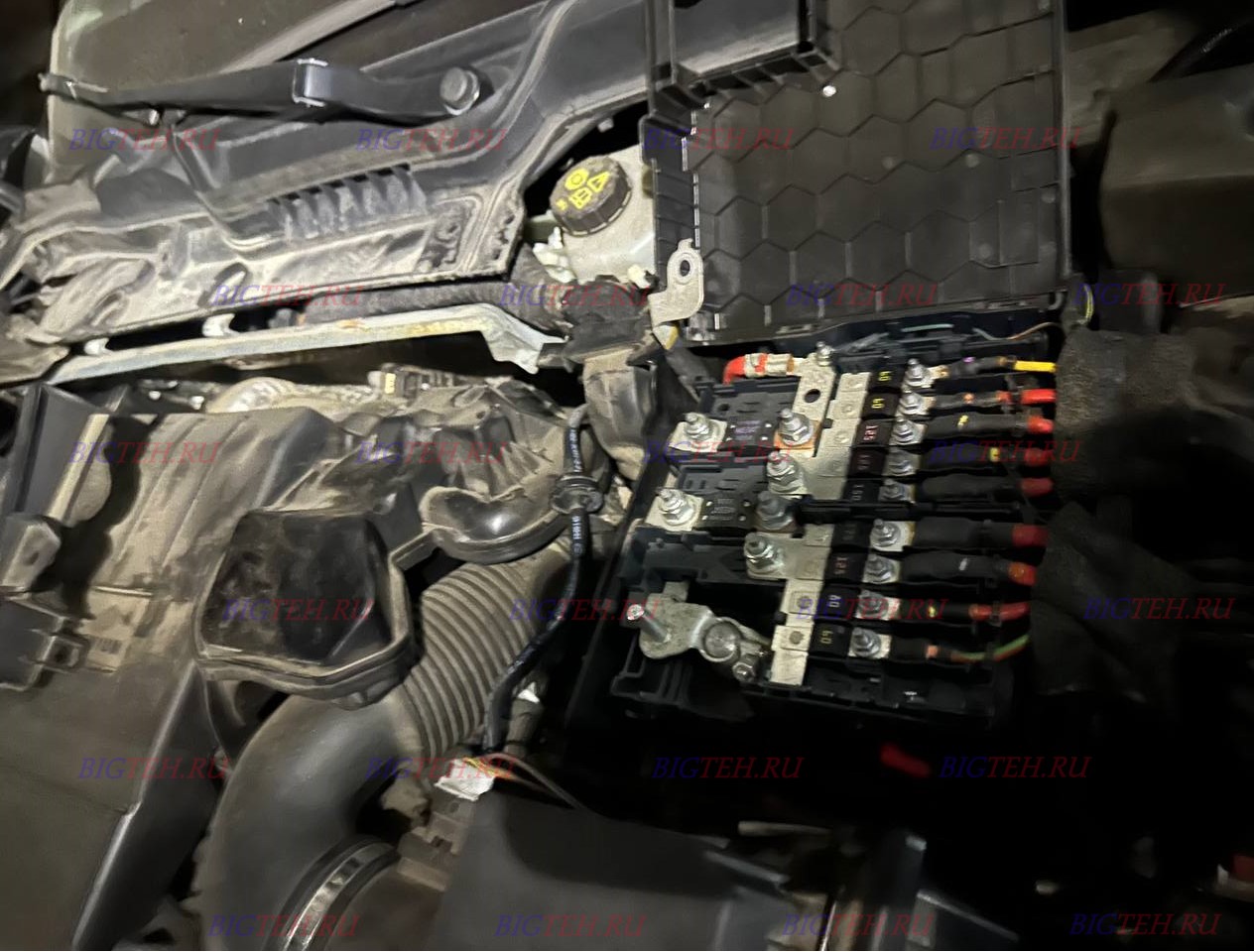

Свинчивание проводов начинается строго с отрицательного полюса. На Evoque здесь обитает BMS-сенсор — чёрный модуль, встроенный в клемму или закреплённый рядом на проводе. Это «глаза и уши» системы энергоменеджмента. Относиться к нему следует как к хрупкому лабораторному инструменту. Ключом на 10 попускаем гайку, стягиваем минусовой контакт и отводим жгут в полость крыла, надёжно фиксируя подручным предметом, чтобы он не пружинил обратно. Затем, отщёлкнув красную крышку, аналогично освобождаем плюс. Его укладываем на изолятор блока предохранителей, гарантируя отсутствие касания с кузовной «землёй».
Теперь нащупываем спереди, у самого дна, металлическое коромысло нижнего прижима. Болт на 13 миллиметров часто спрятан в ложбинке между стенкой батареи и поддоном. Здесь выручит вороток с карданным шарниром и удлинителем. Не нужно выворачивать метиз до конца — просто ослабьте натяг, чтобы скоба упала вперёд и сняла блокаду с базы.
Извлечение AGM — силовое упражнение. Двадцать с лишним килограммов свинца и стекловолокна поднимаются исключительно вертикально. Никаких наклонов — абсорбированный электролит может выдавиться через сапун. Опустевшее ложе требует инспекции: протереть ветошью, удалить солевые разводы, шомполом прочистить дренажный канал. Заплесневевшая вода в стакане — верный путь к коррозии и пробою изоляции корпуса.
Имплантация и решающий разговор с «мозгами»

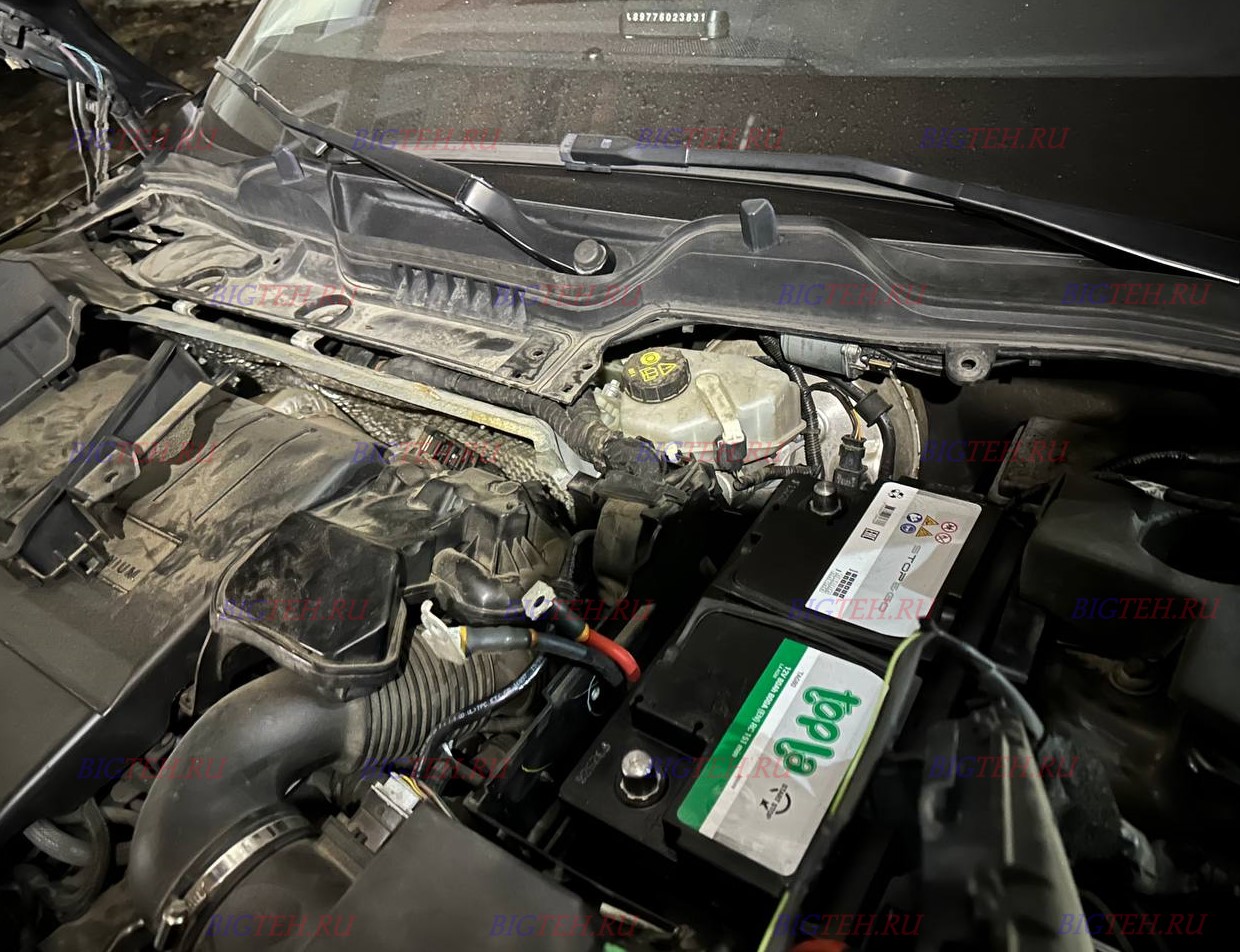

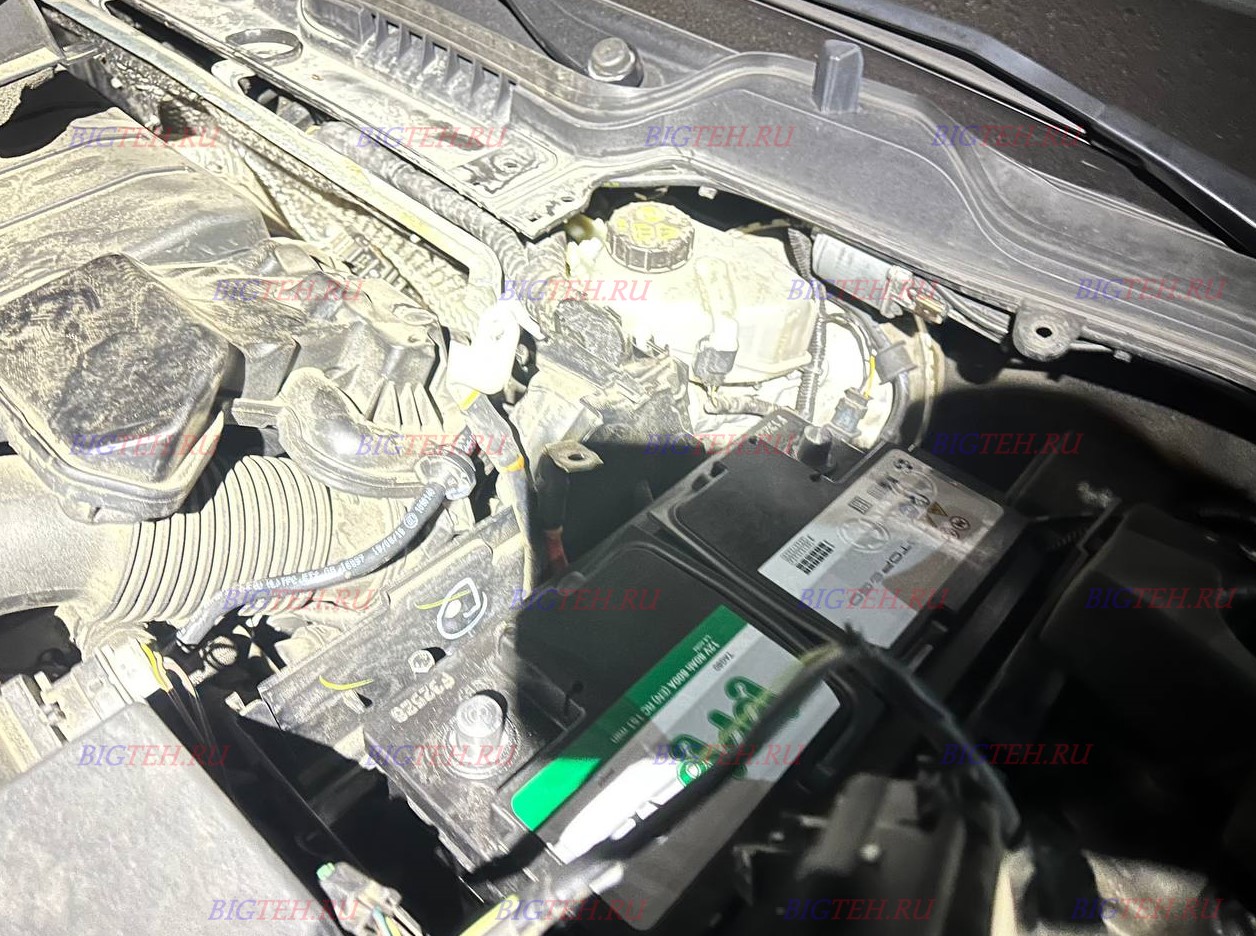

Опускаем новенький AGM в очищенную нишу. Донный буртик обязан чётко зайти в ответные захваты площадки — люфт недопустим. Возвращаем на место прижимную планку, наживляем винт. Золотое правило затяжки: как только корпус перестал качаться, делаем четверть оборота. Чрезмерный момент сомнёт пластик.
Клеммная пара: плюс — минус. Именно в такой последовательности. Контакты перед фиксацией зачищаются мелкозернистым абразивом, а после затяжки покрываются защитной пастой от окисления.
И вот он, момент истины. Без процедуры регистрации вся работа пойдёт прахом. Блок GWM хранит в памяти профиль износа прежнего аккумулятора. Поставьте свежий элемент и не обнулите счётчики — умный генератор начнёт штурмовать его завышенным напряжением, принимая за старый, едва дышащий. Итог — выкипание и деградация за сезон.
Самый правильный путь — подключение диагностического планшета (JLR SDD, Pathfinder, GAP IID) в порт OBD-II. В разделе «Обслуживание» нужно найти опцию замены батареи, сменить серийный номер (хоть на единицу увеличьте последнюю цифру) и подтвердить тип «AGM 80 Ah». Если прибора под рукой нет, испытанный «полевой» метод — включить зажигание без старта, зажечь фары, выжать тормоз на 10 секунд, свет потушить, тормоз отпустить, зажигание выключить и удалиться от машины на четверть часа. Этот ритуал сбрасывает адаптивные таблицы зарядки, хотя полноценную регистрацию не заменяет.
Воскрешение и финальная настройка периферии
Первый пуск — дизель схватывает почти бесшумно. Приборная доска может пестреть предупреждениями: «SOS Limited», «Проверьте систему курсовой устойчивости». Паниковать не стоит. Заглушите, заприте авто с брелока, выждите пару минут и запустите повторно. Обычно этого хватает, чтобы контроллеры обменялись рукопожатиями. Если лампа стабилизации упорствует, сделайте короткую поездку по прямой с выворотом руля до упоров.
Сервоприводы стёкол «забыли» автоматический режим — проходим цикл «вниз до упора, вверх с удержанием клавиши 3 секунды». Панорамная крыша программируется долгим нажатием на кнопку закрытия до завершения полного хода. Выдвижные ручки дверей, если не выехали при касании, приходят в чувство после полного цикла закрытия-открытия с брелока. Стрелки часов и координаты навигации восстановятся сами, едва система поймает сигнал GPS.
Правила долгой жизни AGM в суровых условиях
- Подпитка. При использовании стационарной зарядки крокодил «минус» цепляйте не на вывод батареи, а на реперную точку массы на кузове. Ток обязан пройти сквозь BMS-датчик, чтобы контроллер зафиксировал пополнение запаса энергии. Аппарат должен поддерживать профиль AGM с верхней границей 14.7–14.8 вольт.
- Морозный старт. При -25°C и ниже не торопитесь. Дважды прогрейте свечи накала циклом «зажигание включил — индикатор погас — выключил — снова включил». Только потом крутите стартер.
- Долгая стоянка. Evoque даже в спячке тратит энергию на охрану периметра и сеансы связи с телематическим сервером. Если расставание предстоит на месяц, оставьте машину подключённой к интеллектуальному зарядному устройству с функцией поддержания. Альтернатива — скинуть минусовую клемму, но тогда по возвращении придётся заново проводить ритуал адаптации.
- Визуальный контроль. Раз в пару месяцев заглядывайте под капот. Проверьте, не ослаб ли болт прижимной скобы, не появилось ли белесых окислов на клеммных зажимах. Любая коррозия на контактах Evoque — это рост переходного сопротивления и провалы напряжения, которые очень не нравятся блоку управления двигателем.
Процесс реанимации электропитания на «британце» 2019 модельного года — это лакмусовая бумажка технической культуры владельца. Никаких компромиссов по технологии (только AGM), никакой путаницы с полярностью (обратная), никакой халатности с крепежом (нижняя планка) и никакой самодеятельности с регистрацией (сканер либо строгий сервисный алгоритм). Взамен вы получите безукоризненный холодный запуск, стабильную работу микрогибридной системы и спокойствие за сложнейшую бортовую электронику, которая на Evoque II не прощает ошибок, но щедро вознаграждает за уважительное к себе отношение.
