Замена аккумулятора на Toyota Camry VI бензин 2.0 (145 л.с.) 2009-2011
Энергия легенды: полное руководство по замене аккумулятора на Toyota Camry VI 2.0
Toyota Camry шестого поколения (заводской индекс XV40), появившаяся на российском рынке в 2006 году и пережившая рестайлинг в 2009-м, стала автомобилем, который окончательно закрепил за моделью статус неписаного стандарта бизнес-класса. Этот седан, спроектированный в калифорнийской дизайн-студии Toyota под руководством Хирофуми Фукуи, воплотил в себе философию «J-Factor» — японскую интерпретацию американской мечты о большом, комфортном и безотказном автомобиле. Широкий кузов с плавными обводами, мягкая, но энергоемкая подвеска, продуманная эргономика и, главное, легендарный атмосферный двигатель 1AZ-FE объемом 2.0 литра мощностью 145 лошадиных сил — этот коктейль создал автомобиль, который практически не покидал верхние строчки рейтингов продаж. Мотор серии AZ с системой изменения фаз газораспределения VVT-i, цепным приводом ГРМ и распределенным впрыском заслужил репутацию «миллионника», но его характер имеет важную особенность: он крайне чувствителен к качеству электропитания в момент холодного пуска. Блок управления двигателем анализирует сигналы датчиков положения распредвалов и коленвала с высоким разрешением, и любая просадка напряжения при работе стартера может привести к потере синхронизации и отказу запуска. Именно поэтому аккумуляторная батарея в Camry — это не просто «банка с электричеством», а стратегический узел, от которого зависит, заведется ли машина в морозное утро или останется стоять с нервно моргающими лампочками.

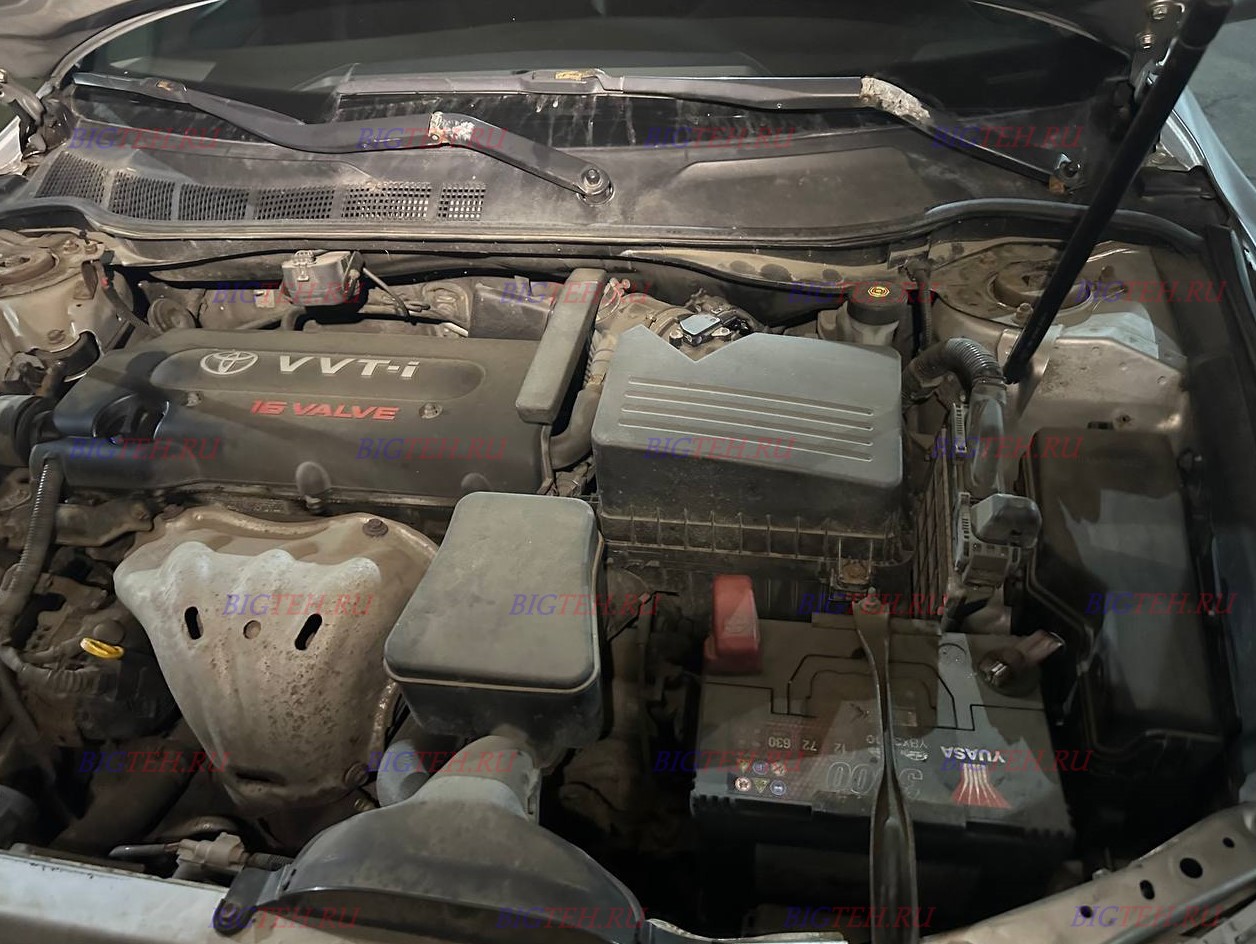

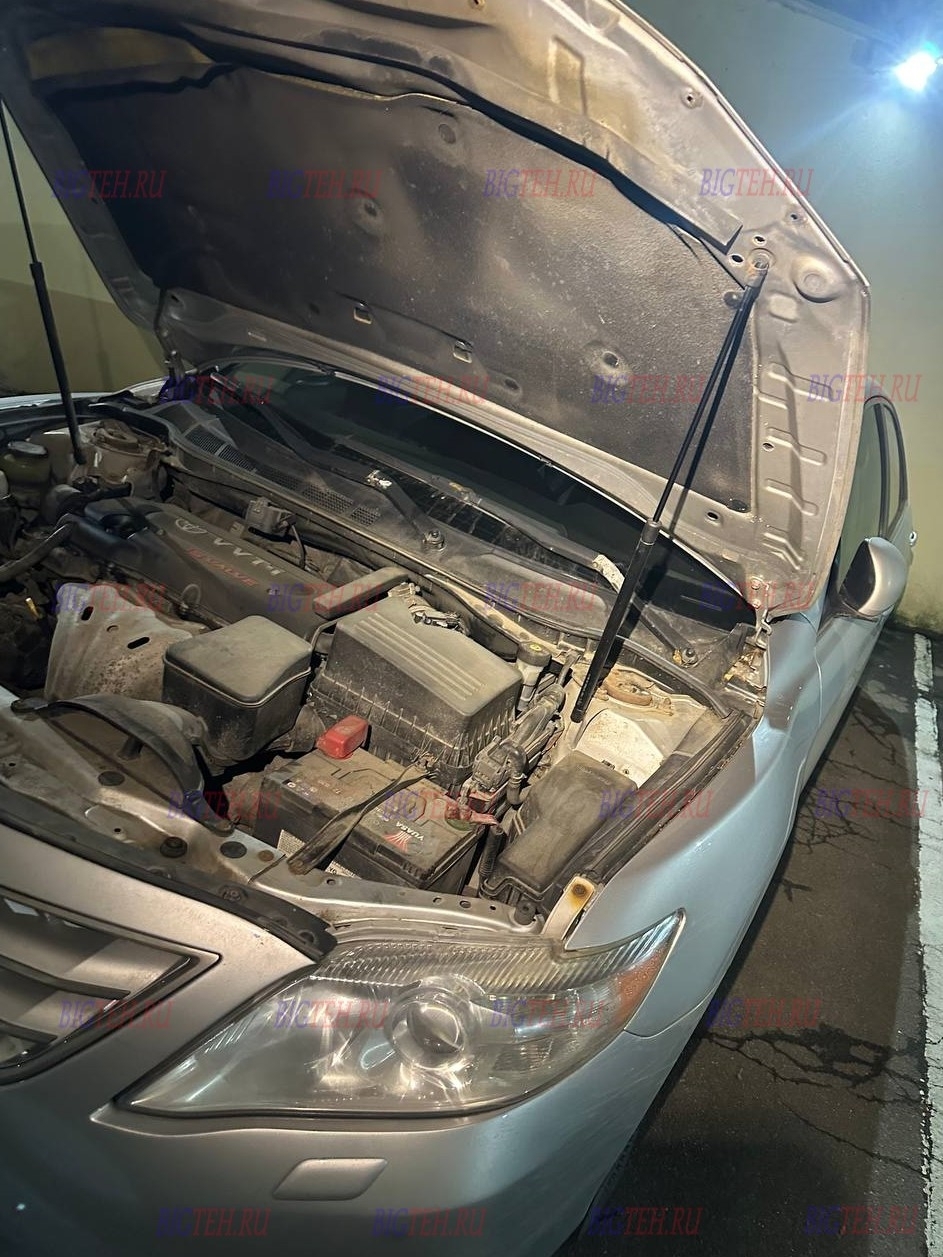

Под капотом Camry VI 2.0 царит почти образцовый порядок. Аккумулятор расположен в левой передней части моторного отсека, по ходу движения, между блок-фарой и корпусом воздушного фильтра. Доступ к нему ничем не перекрыт — ни воздуховодами, ни расширительными бачками. Это осознанное решение тойотовских инженеров, которые понимали важность быстрой замены АКБ в полевых условиях. Фиксация выполнена по классической японской схеме: верхняя прижимная планка. Это стальная поперечина, которая накладывается на верхнюю часть корпуса батареи и двумя длинными шпильками с гайками притягивается к основанию посадочной площадки. Конструкция кажется элементарной, но именно в этой простоте кроется ловушка для невнимательного мастера. Шпильки на Camry имеют свойство прикипать к гайкам, а сама планка, будучи установленной с перекосом или не той стороной, передавливает пластик корпуса, что ведет к микротрещинам и утечкам электролита.
Типоразмер D26L: японский стандарт в европейском прочтении
Toyota Camry VI 2.0 использует аккумулятор, классифицируемый по японскому стандарту JIS как D26L. В метрической системе это корпус с габаритами 260 мм в длину, 173 мм в ширину и 225 мм в высоту. Это так называемый «высокий» аккумулятор, и путаница с высотой — самая частая ошибка при покупке. Европейские и многие корейские аналоги высотой 190-200 мм здесь не подходят. Если установить более низкую батарею, верхняя прижимная планка просто не коснется корпуса — она будет висеть над ним, и аккумулятор окажется незафиксированным. На кочках и в поворотах он начнет перемещаться, разбивая пластиковый поддон и перетирая изоляцию силовых проводов. Попытки «нарастить» высоту подручными прокладками под планку недопустимы: это нарушает геометрию прижима, создает точечную нагрузку на корпус и может привести к короткому замыканию.
Технология Ca/Ca и пусковые требования мотора 1AZ-FE
Двигатель 1AZ-FE объемом 2.0 литра — это рядная «четверка» с алюминиевым блоком, чугунными гильзами и системой VVT-i на впускном валу. Несмотря на относительно невысокую степень сжатия (9.6:1 для версии под 92-й бензин), этот мотор требует внушительного пускового тока. Причина — в конструкции стартера и масляной системы. Зимой масло 5W-30 или 5W-40 густеет, а стартер должен провернуть коленвал, распредвалы и цепь ГРМ. Минимальный ток холодной прокрутки (CCA по EN) для уверенного пуска составляет 580-620 А. Если вы живете в регионе с суровыми зимами, выбирайте батарею с током 650 А и выше. Запас по току не вредит, он лишь обеспечивает более легкое вращение стартера и, как следствие, меньшее падение напряжения в момент пуска.
Заводская спецификация Toyota предписывает использование кальций-кальциевых (Ca/Ca) аккумуляторов. Эта технология выбрана по нескольким причинам. Во-первых, Ca/Ca батареи имеют минимальный расход воды. Моторный отсек Camry VI довольно плотный, аккумулятор стоит близко к двигателю и радиатору, подвергаясь тепловым нагрузкам. В обычной сурьмянистой батарее это вызвало бы ускоренное выкипание электролита, а кальциевая держит температуру значительно лучше. Во-вторых, низкий саморазряд. Camry с её штатной сигнализацией, иммобилайзером и блоком комфорта потребляет небольшой, но постоянный ток в режиме охраны. Ca/Ca аккумулятор способен простоять без движения три-четыре недели и сохранить достаточный заряд для пуска. Обратная сторона медали — боязнь глубоких разрядов. Если вы забыли выключить габариты (хотя на Camry стоит зуммер), и батарея села «в ноль», двух-трех таких инцидентов достаточно, чтобы емкость упала на 30-40%. Восстановить её можно только зарядным устройством с напряжением 16-16.5 В, обычная зарядка не поможет.
Подготовительные процедуры: что нужно знать перед началом
Для замены вам потребуется минимальный набор инструментов: трещотка с головкой на 10 и 12, удлинитель, рожковый ключ на 12 (для клеммных гаек), плоская отвертка и обязательно проникающая смазка WD-40 или аналог. Почему WD-40? Потому что шпильки верхней планки на Camry, которым уже больше десяти лет, почти всегда прикипают к гайкам. Попытка открутить их «на сухую» часто заканчивается тем, что шпилька проворачивается в пластиковом основании поддона, и тогда приходится разбирать весь узел, чтобы заменить площадку. Перед началом работ прогрейте двигатель до теплого состояния, если на улице холодно, а затем заглушите его и дайте постоять 10-15 минут. Это прогреет подкапотное пространство, сделает пластик менее хрупким, а резьбовые соединения — более податливыми.
Обязательно запомните или сфотографируйте на телефон расположение клемм и ориентацию прижимной планки. Это сэкономит вам время при сборке. Техника безопасности стандартна: снимите с рук металлические украшения, работайте в перчатках, не допускайте касания ключом одновременно плюсовой клеммы и кузова.
Демонтаж: шаг за шагом к освобождению батареи
Первое и непреложное правило: всегда первым снимаем минус. Найдите на минусовой клемме гайку (обычно на 12), ослабьте её, проверните наконечник на конусе и снимите. Если клемма не поддается, не бейте по ней молотком и не поддевайте отверткой между корпусом и свинцом. Используйте специальный съемник или аккуратно разожмите губки клеммы плоской отверткой, вставленной в прорезь. Отведите минусовой провод в сторону, чтобы он случайно не коснулся минусового вывода при дальнейшей работе. Затем откиньте красную пластиковую защитную крышку на плюсовой клемме, ослабьте гайку и снимите плюсовой наконечник.
Теперь перед вами верхняя прижимная планка. Она представляет собой стальную полосу, которая охватывает аккумулятор поперек, ближе к его середине. По краям планки расположены отверстия, через которые проходят вертикальные шпильки. На эти шпильки накручены гайки, чаще всего на 10 или 12. Обработайте резьбу WD-40, подождите минуту. Накиньте головку с удлинителем на одну из гаек и начните откручивание. Если гайка идет туго, не применяйте чрезмерную силу — работайте ключом «вперед-назад», понемногу увеличивая амплитуду. Как правило, несколько капель смазки и аккуратное расшатывание решают проблему. Открутите обе гайки и снимите их вместе с шайбами (не потеряйте шайбы — они часто прилипают к планке и падают в поддон). Снимите саму планку. Обратите внимание, какой стороной она была обращена вниз — обычно более плоская сторона лежит на аккумуляторе, а усиливающее ребро смотрит вверх.
Извлеките старый аккумулятор. Возьмитесь за ручку (если она сохранилась) или обхватите корпус двумя руками. Поднимайте строго вертикально вверх, без рывков и наклонов. Батарея D26L весит около 15-17 килограммов — будьте готовы к этому весу. Поставьте её на ровную чистую поверхность.
Ревизия посадочного места: профилактика, которую нельзя пропускать
За десятилетие с лишним эксплуатации под аккумулятором скапливается всё, что пролетало через радиатор и брызговик: пыль, песок, соль, остатки насекомых. Пластиковый поддон Camry имеет ребра жесткости и дренажные отверстия, которые часто забиваются. Извлеките поддон (он просто вынимается вверх после снятия батареи) и тщательно промойте его теплой водой с добавлением пищевой соды. Сода нейтрализует возможные следы кислоты, вытекшей из старого аккумулятора. Проверьте дренажные отверстия — они должны быть чистыми, чтобы вода не скапливалась в нише, создавая влажную среду, способствующую коррозии и утечкам тока.
Осмотрите металлическую площадку под поддоном. Если есть очаги ржавчины (а на Camry этого поколения антикор днища не всегда идеален), зачистите их металлической щеткой и обработайте преобразователем ржавчины или мастикой. Проверьте резьбу на шпильках прижимной планки. Если она повреждена, прогоните плашкой или замените шпильки — они продаются отдельно в автомагазинах как ремкомплект крепления АКБ. Оцените состояние гаек: лучше использовать новые самоконтрящиеся гайки с нейлоновым кольцом, чтобы вибрация двигателя не ослабила крепление со временем.
Осмотрите клеммы проводов. На Camry часто окисляется внутренняя поверхность наконечников, особенно минусового. Если видите зеленый или белый налет, зачистите наконечник изнутри наждачной бумагой, свернутой в трубочку, или круглым напильником. Цель — добиться чистого свинцового блеска. Плохой контакт клеммы греется при прохождении тока, что ускоряет окисление и создает сопротивление, мешающее нормальной зарядке.
Установка нового аккумулятора: точность превыше силы

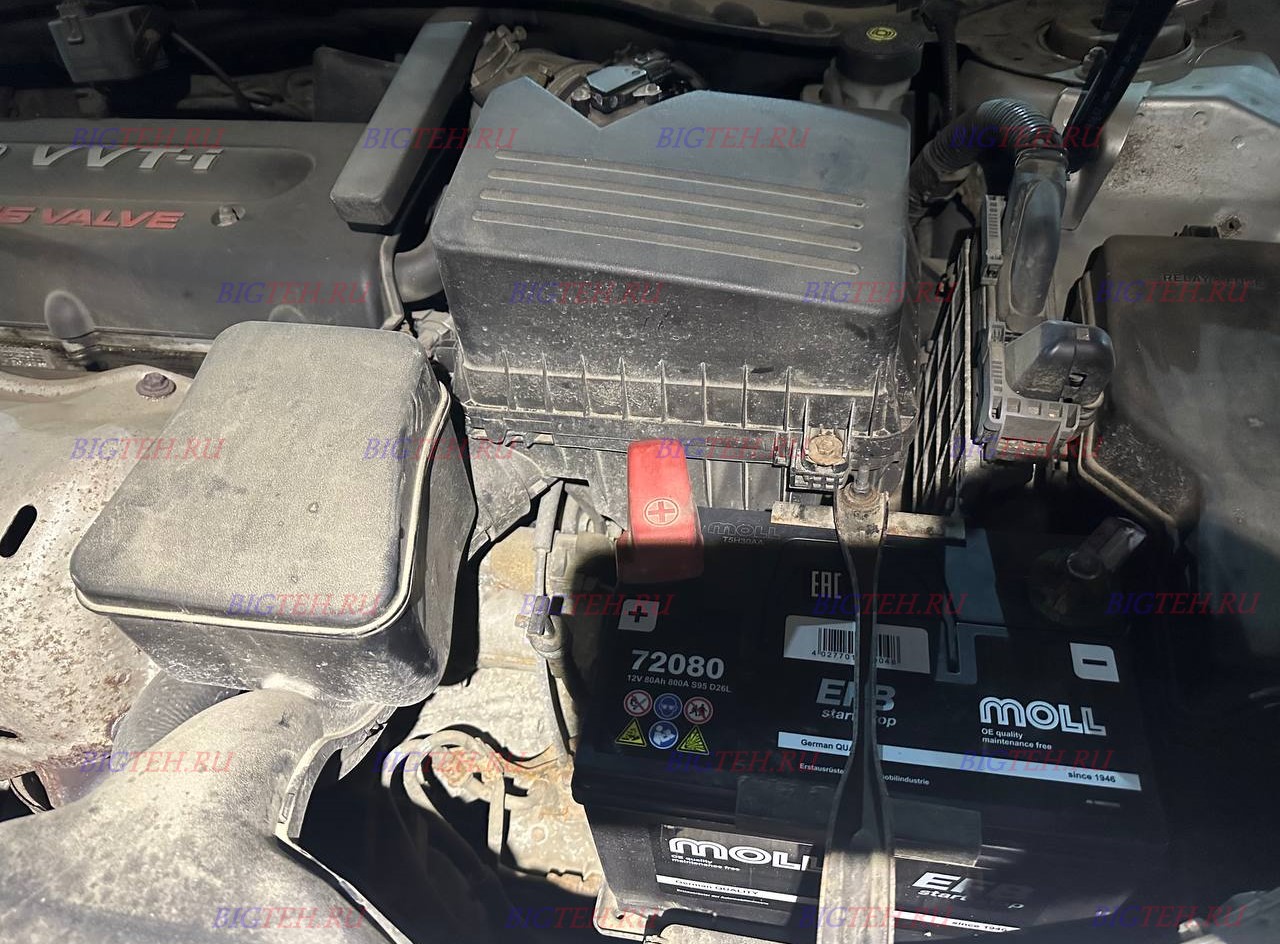

Опустите новую батарею D26L в пластиковый поддон. Убедитесь, что она встала ровно, без перекосов, и её нижний буртик вошел в направляющие поддона. Установите верхнюю прижимную планку в правильной ориентации (так, как она стояла до демонтажа). Наживите гайки на шпильки от руки, проверяя, что они не идут с перекосом. Теперь начинайте затяжку трещоткой.
Самый ответственный момент: усилие затяжки. На Toyota Camry оно должно быть в пределах 5-7 Нм, что в ощущениях означает «плотно, но без фанатизма». Затягивайте гайки попеременно, по пол-оборота каждую, чтобы планка опускалась равномерно, без перекоса. Как только планка перестала люфтовать, и вы почувствовали, что сопротивление вращению резко возросло — остановитесь. Проверьте фиксацию: возьмитесь за ручку аккумулятора и попытайтесь сдвинуть его в горизонтальной плоскости. Если батарея стоит монолитно, не двигаясь ни на миллиметр — затяжка достаточна. Если люфт есть — добавьте по четверти оборота на каждую гайку. Перетяжка здесь опасна: слишком сильное давление планки деформирует пластиковый корпус, что для Ca/Ca батареи может обернуться нарушением герметичности стыка крышки с корпусом и внутренними повреждениями пластин.
Подключите клеммы. Сначала плюс. Наденьте наконечник на конусный вывод до упора, при необходимости слегка постучав по нему ладонью (не металлическим предметом). Затяните гайку. Убедитесь, что наконечник не проворачивается на конусе при попытке повернуть его рукой. Затем подключите минус. После затяжки обильно смажьте обе клеммы снаружи. На Toyota Camry отлично работает старая добрая смазка Литол-24 или более современные токопроводящие спреи. Смазка наносится поверх собранного соединения, а не между контактами, и служит барьером для паров кислоты и влаги из атмосферы. Закройте красную защитную крышку на плюсовой клемме до щелчка.
Запуск и адаптация: возвращаем Camry к жизни
После подачи питания Toyota Camry VI требует проведения процедуры адаптации, хотя и не такой сложной, как современные автомобили с системой старт-стоп. Сядьте в автомобиль, вставьте ключ в замок зажигания. Поверните ключ в положение ON (первое положение, зажигание включено, но стартер не работает). На приборной панели загорятся все контрольные лампы. Не заводите двигатель. Внимательно прислушайтесь: из района заднего сиденья должен раздаться характерный жужжащий звук — это бензонасос создает давление в топливной магистрали. Как только звук прекратится (обычно через 2-3 секунды), выключите зажигание полностью, выньте ключ. Подождите 10 секунд и повторите цикл «включил зажигание — дождался отключения бензонасоса — выключил». На третий раз, после того как бензонасос отработает, выжимайте педаль тормоза (для автоматической коробки) или сцепления (для механики) и запускайте двигатель.
После пуска не трогайте педаль газа. Обороты холостого хода могут плавать от 500 до 1200 об/мин в течение 30-60 секунд — это блок управления двигателем заново обучает регулятор холостого хода и систему VVT-i. Как только стрелка тахометра застынет на отметке 650-700 об/мин, двигатель готов к работе. Если у вас автоматическая коробка передач, переключите селектор из P в R, затем в N, затем в D, задерживаясь в каждом положении на 2-3 секунды. Это позволит блоку управления АКПП адаптировать давление в гидроблоке после сброса памяти.
Проверьте работу электростеклоподъемников. После обесточивания автоматический режим (доводчик) обычно сбрасывается. Опустите каждое стекло до упора, удерживая кнопку нажатой еще 2 секунды после полного открытия, затем поднимите и удерживайте кнопку вверх 2 секунды после закрытия. Повторите процедуру для всех четырех дверей. Настройте часы на центральном дисплее — кнопки управления обычно находятся на приборной панели или на самой магнитоле.
Эксплуатационные советы для долголетия Ca/Ca в условиях Camry
Двигатель 1AZ-FE отличается стабильной тепловой картиной, но аккумулятор в подкапотном пространстве все равно подвержен нагреву, особенно летом в пробках. Следите за тем, чтобы термозащитный кожух (если он сохранился с завода) был на месте. Раз в полгода проверяйте напряжение зарядки на клеммах при работающем двигателе и включенных потребителях (свет, печка). Норма для Ca/Ca батареи — 14.0-14.5 В. Если напряжение ниже 13.8 В, генератор недозаряжает батарею, что ведет к хронической сульфатации пластин. Причиной может быть износ щеток генератора или окисление силовых контактов. Если напряжение выше 14.8 В — возможен перезаряд с выкипанием электролита даже из «необслуживаемого» аккумулятора.
Помните о «массе». Минусовой провод на Camry крепится к кузову в районе левой опоры двигателя. Этот контакт часто окисляется, покрываясь белесым налетом. Раз в год откручивайте болт массы, зачищайте контактную площадку до металла и смазывайте её. Плохая масса создает сопротивление в цепи зарядки, заставляя генератор работать с перегрузкой и сокращая жизнь аккумулятора.
Замена аккумулятора на Toyota Camry VI 2.0 — это операция, в которой сходятся все каноны японской автомобильной инженерии: предельная простота доступа, логичность конструкции и полное отсутствие необходимости в «танцах с бубном» после установки. Верхняя прижимная планка, тип D26L с его строгой высотой 225 мм, обратная полярность и кальций-кальциевая технология — каждый элемент этого пазла продиктован стремлением к безотказности. Когда вы поворачиваете ключ, и двигатель 1AZ-FE оживает мгновенно, без натужного гудения стартера, когда на приборной панели гаснут все лампы, а климат-контроль послушно обдувает салон теплым воздухом — в этот момент вы чувствуете ту самую легендарную тойотовскую надежность, которую вы только что восстановили собственными руками, вооруженные правильным знанием и нужным ключом на десять.
