Ювелирная работа под трубой: замена аккумулятора на Hyundai Santa Fe IV 2.2 CRDi (2019)

Корейский премиум: как Santa Fe IV изменил правила игры

Когда в 2018 году на международном автосалоне в Женеве публике представили четвертое поколение Hyundai Santa Fe (заводской индекс TM), автомобильный мир замер в легком изумлении. Это был тот редкий случай, когда смена поколений оказалась не эволюционным шагом, а практически тектоническим сдвигом в философии модели. Автомобиль, созданный под руководством шеф-дизайнера Люка Донкервольке (человека, подарившего миру стремительные линии Lamborghini Murcielago), разорвал шаблон «семейного утилитарного кроссовера». Вместо плавного обмылка предыдущей генерации появился рубленый, атлетичный кузов с каскадной решеткой радиатора и узкими «прищуренными» светодиодными росчерками фар. Это был смелый ход, превративший некогда скучный SUV в объект желания для тех, кому нужен статус, а не просто вместительный сарай.

Инженерная начинка также подверглась глубочайшей ревизии. Дизельный мотор 2.2 CRDi серии R-Line (D4HB), ставший основным драйвером продаж в России и Европе, получил форсировку до 190–200 лошадиных сил и, что важнее для нашего разговора, переехал на новую платформу с иной компоновкой подкапотного пространства. В отличие от многих конкурентов, где двигатель смотрит «носом» вперед, здесь мы имеем дело с поперечным расположением агрегата. Это решение инженеров из Namyang R&D Center привело к тому, что пространство вокруг мотора оказалось запечатано настолько плотно, что каждая сервисная операция требует акробатической сноровки. Santa Fe IV перестал быть машиной, которую можно чинить «на коленке» во дворе, но зато обрел чувствительность настоящего премиума, требующую идеального электропитания.

Почему AGM-технология здесь не прихоть, а необходимость?

Владельцам дизельной версии 2019 года выпуска важно понять философию электропитания этой машины. Ваш Santa Fe опутан сетью CAN-шин, блоков управления системой полного привода HTRAC и «умным» генератором, который не тупо молотит 14 вольт, а управляется блоком EMS (Engine Management System) в зависимости от стиля езды и заряда батареи. Батарея здесь нужна не просто для запуска, а для буферизации пиковых нагрузок. Система рекуперативного торможения и постоянные дозаряды в пробках требуют, чтобы аккумулятор принимал заряд быстро и без перегрева. Отсюда и заводское предписание: только AGM (Absorbent Glass Mat). Классический жидкостный кальциевый аккумулятор в этом вихре микроциклов просто закипит, осыпется или начнет выдавать некорректные данные датчику IBS (Intelligent Battery Sensor), стоящему на минусовой клемме.

Замена здесь — это не просто «снял-поставил», а комплексная процедура, после которой нужно «объяснить» автомобилю, что старый, вечно недозаряженный источник тока отправился на покой. Иначе умный генератор продолжит посылать завышенное напряжение, думая, что перед ним всё еще умирающий старичок, и вы убьете новую дорогую батарею буквально за год. Разберем процесс по шагам, чтобы вы не просто поменяли АКБ, а сделали это на уровне официального дилера.

Выбор нового источника энергии: геометрия и полярность

Идем в магазин не с пустыми руками, а с четким списком параметров. Иначе продавцы-консультанты по каталогам продадут вам батарею от Kia Sorento или старого Santa Fe, которая подойдет по размеру, но будет иметь другую технологию или полярность.

Первое — габариты. Посадочное гнездо выточено под корпус размером 353х175х190 мм. Это критически важно. Высота 190 мм — это максимум. Если взять выше, вы просто не закроете капот или раздавите корпус о пластик воздушного фильтра. Длина 353 мм позволяет батарее войти в нишу с микроскопическими зазорами до радиатора охлаждения и блока предохранителей. Меньший размер приведет к тому, что нижняя прижимная планка не сможет зафиксировать корпус за выступ.

Второе — полярность. Обратная (европейская, тип 0). Встаем лицом к радиаторной решетке: плюсовая клемма должна быть строго слева, минусовая справа. На 99% дизельных Santa Fe IV в России идет именно такая компоновка, но перепроверьте, открыв капот до покупки.

Третье — характеристики. Емкость 80–90 Ач и пусковой ток от 800 А (EN). Мотор 2.2 CRDi с системой Common Rail имеет чудовищную степень сжатия, и масляный насос с балансирными валами требуют очень бодрого вращения. AGM-батарея с низким внутренним сопротивлением даст этот бросок тока без экстремальной просадки напряжения, что сбережет мозги ЭБУД (электронного блока управления двигателем). Смотрим на бренды: Bosch AGM S6, Varta Silver Dynamic AGM, Exide AGM, или оригинальный Hyundai/Kia (кстати, это перелицованная Delkor AGM). Не ведитесь на более дешевые EFB — они не выдержат циклирования, характерного для этой машины.

Подготовительная инженерия: доступ к органу

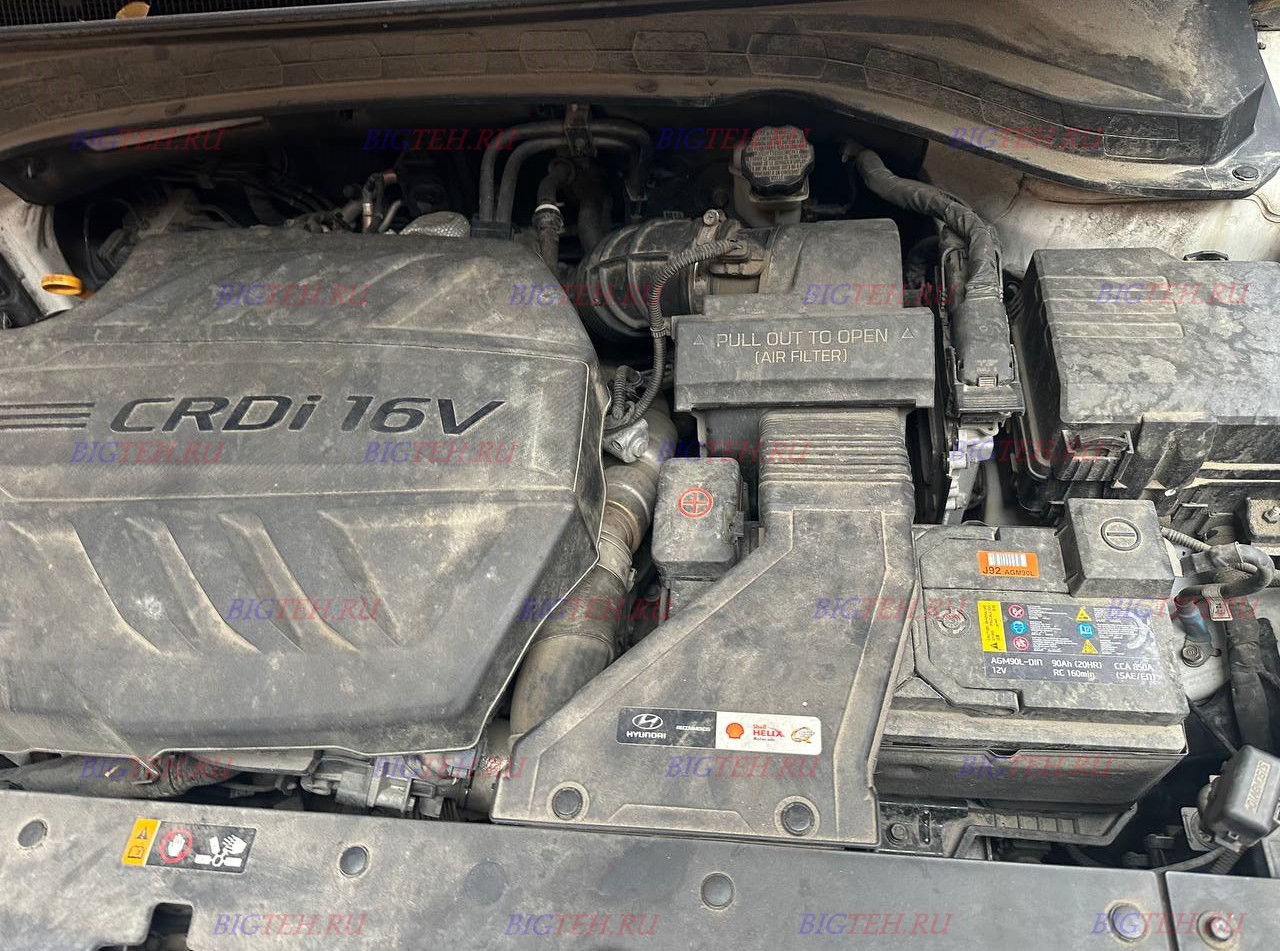

В отличие от многих машин, где батарея оголена, здесь она спрятана под массивным пластиковым воздушным трактом и трубой воздушного фильтра. Это сделано ради снижения точки забора воздуха и защиты АКБ от перегрева турбиной, но усложняет нам жизнь.

Прежде чем прикасаться к железу, выполняем церемониал усыпления электроники. Машина должна постоять на ровной площадке с выключенным зажиганием минимум 30 минут. Все блоки, включая мультимедиа и блок управления дверьми (DDM/ADM), должны уйти в глубокий сон. Отключаем автоматический свет фар, климат-контроль и выключаем магнитолу через кнопку (не просто глушим мотор). Опускаем водительское стекло. Зачем? Стекло без рамки на дизельных версиях при сбросе питания может «забыть» конечное положение и при захлопывании двери оставить щель или, наоборот, биться в уплотнитель. Опущенное стекло — ваша страховка на случай, если центральный замок после подачи питания решит «чирикать», а двери заблокируются с ключами в салоне (интеллектуальные ключи Smart Key иногда теряют связь при сбросе питания на пару минут).

Хирургическое вмешательство: разборка воздушного тракта

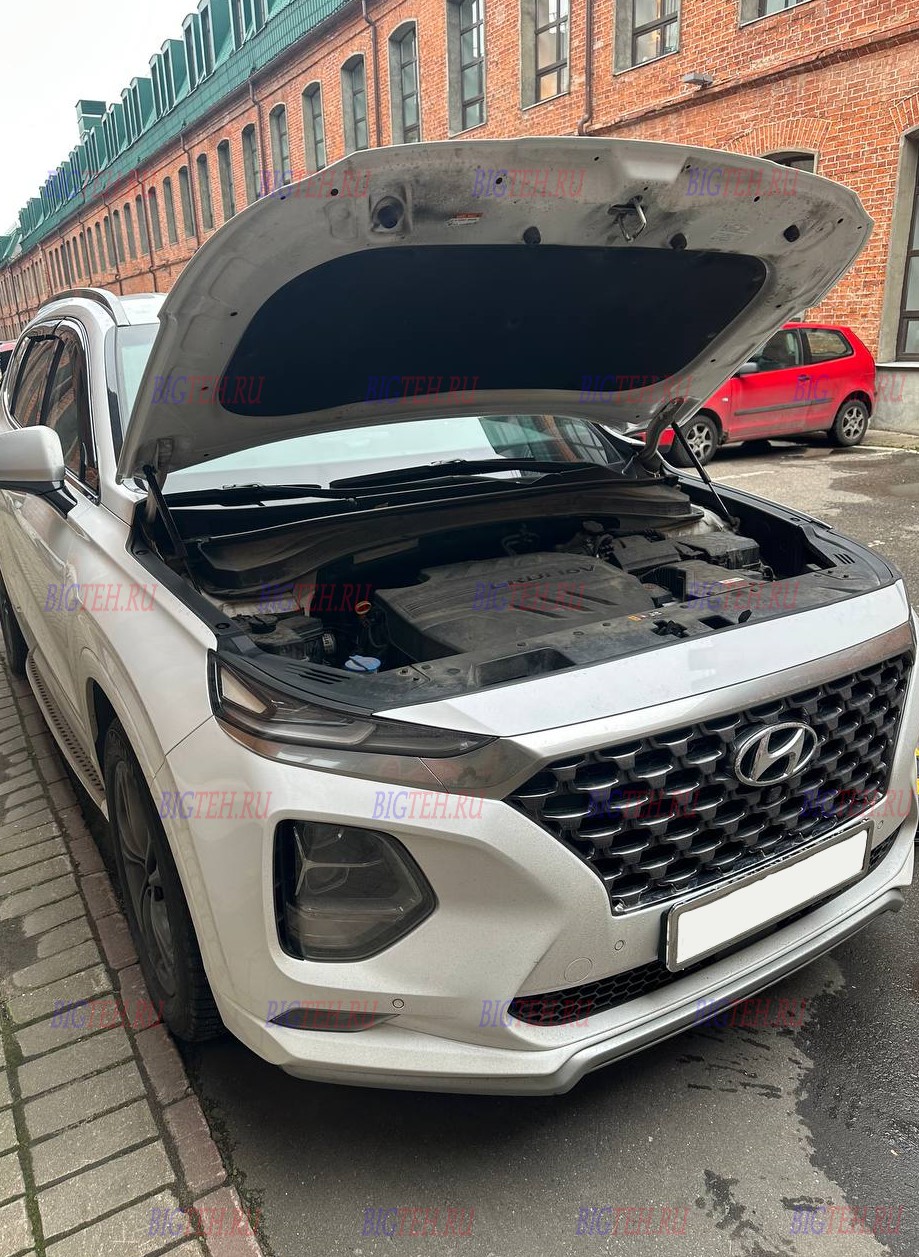

Открыв капот, не пытайтесь вытащить АКБ как фокусник, просто отогнув защелки. Вы повредите либо гофру воздуховода, либо корпус фильтра. Демонтаж тракта впуска обязателен.

1. Верхняя декоративная крышка двигателя. Тянется вверх без инструмента, сидит на резиновых грибках. Убираем ее, чтобы видеть патрубки.
2. Патрубок впуска (гофра) от корпуса фильтра к дросселю. Ослабляем хомут со стороны дроссельной заслонки (обычно крестовая отвертка или головка на 7). Отсоединяем гофру. Сразу заткните открытое отверстие дросселя чистой ветошью без ворса. Попадание болта или пыли во впускной коллектор дизеля — это смерть.
3. Верхняя часть корпуса воздушного фильтра и патрубок резонатора. Вся эта конструкция пластиковая и держится на защелках и болтах. Откручиваем болты крепления корпуса фильтра (головка на 10–12). Снимаем верхнюю часть, вынимаем сам фильтр. Видим, что нижняя часть корпуса (улитка) нависает прямо над аккумулятором.

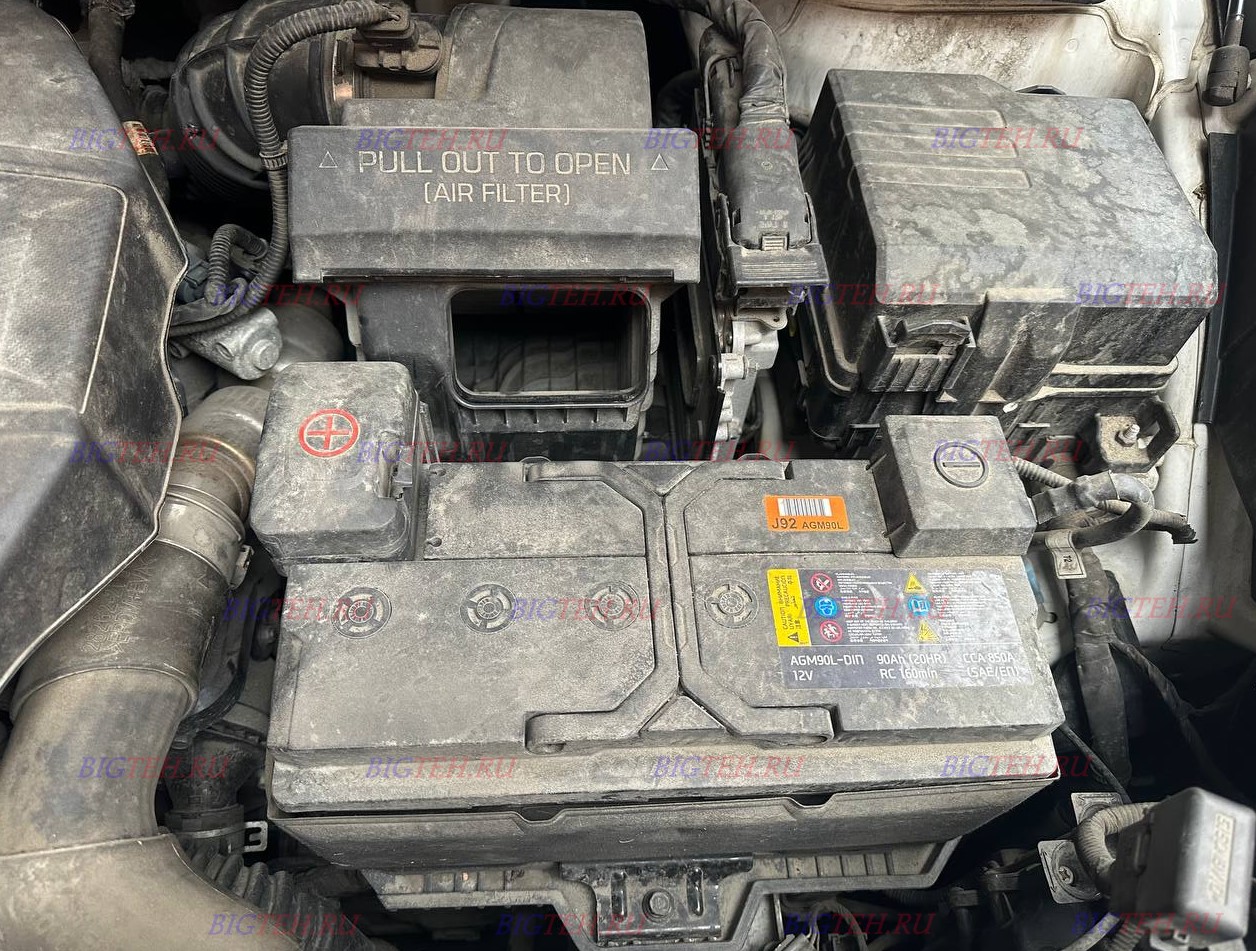

4. Нижняя часть корпуса воздушного фильтра (та самая "труба"). Она надета на резиновые втулки. Аккуратно, покачивая, тянем её вверх. Не ломайте пластиковые защелки на входе в воздухозаборник у фары. Сняв эту громоздкую деталь, вы увидите аккумулятор во всей красе: приличных размеров черный ящик, прижатый к металлическому поддону.

Снятие старого аккумулятора: алгоритм действий

Вот теперь перед нами полноценный доступ к площадке. Внимательно осмотрите местность. На минусовой клемме вы увидите черную коробочку с проводом — это датчик IBS. Обращаться с ним нужно деликатнее, чем с тонким хрусталем, его замена стоит очень дорого.

1. Снимаем клеммы. Ключ на 10. Сначала строго минус (откидываем в сторону к левому крылу, фиксируем, чтобы не пружинил к массе). Затем плюс (отводим в сторону двигателя). Ни в коем случае не замыкаем плюсовой ключ на кузов.
2. Нижняя прижимная планка. В отличие от европейских машин, где планка часто прикручена спереди, у Santa Fe IV она может быть сбоку или снизу-спереди. Нащупайте в передней нижней части аккумулятора металлическую скобу с длинным болтом (часто головка на 12 или 13). Полностью выкручивать этот болт не надо. Ослабьте его так, чтобы планка откинулась вниз, освободив нижнюю юбку аккумулятора.
3. Извлечение. Берем старую батарею за ручки или штатные транспортировочные проушины. Тянем вертикально вверх. Тяжелая, зараза (под 25 кг веса). Не кантуйте, не наклоняйте резко, электролит в AGM батареях иммобилизирован, но глубокие наклоны всё равно нежелательны, чтобы не повредить клапан сброса давления.
4. Ревизия ниши. Дно посадочного места протрите насухо. Посмотрите на дренажное отверстие (если оно есть), чтобы там не застаивалась вода. Оцените состояние прижимной планки. На корейских машинах она любит ржаветь у основания. Зачистите её щеткой и смажьте смазкой.

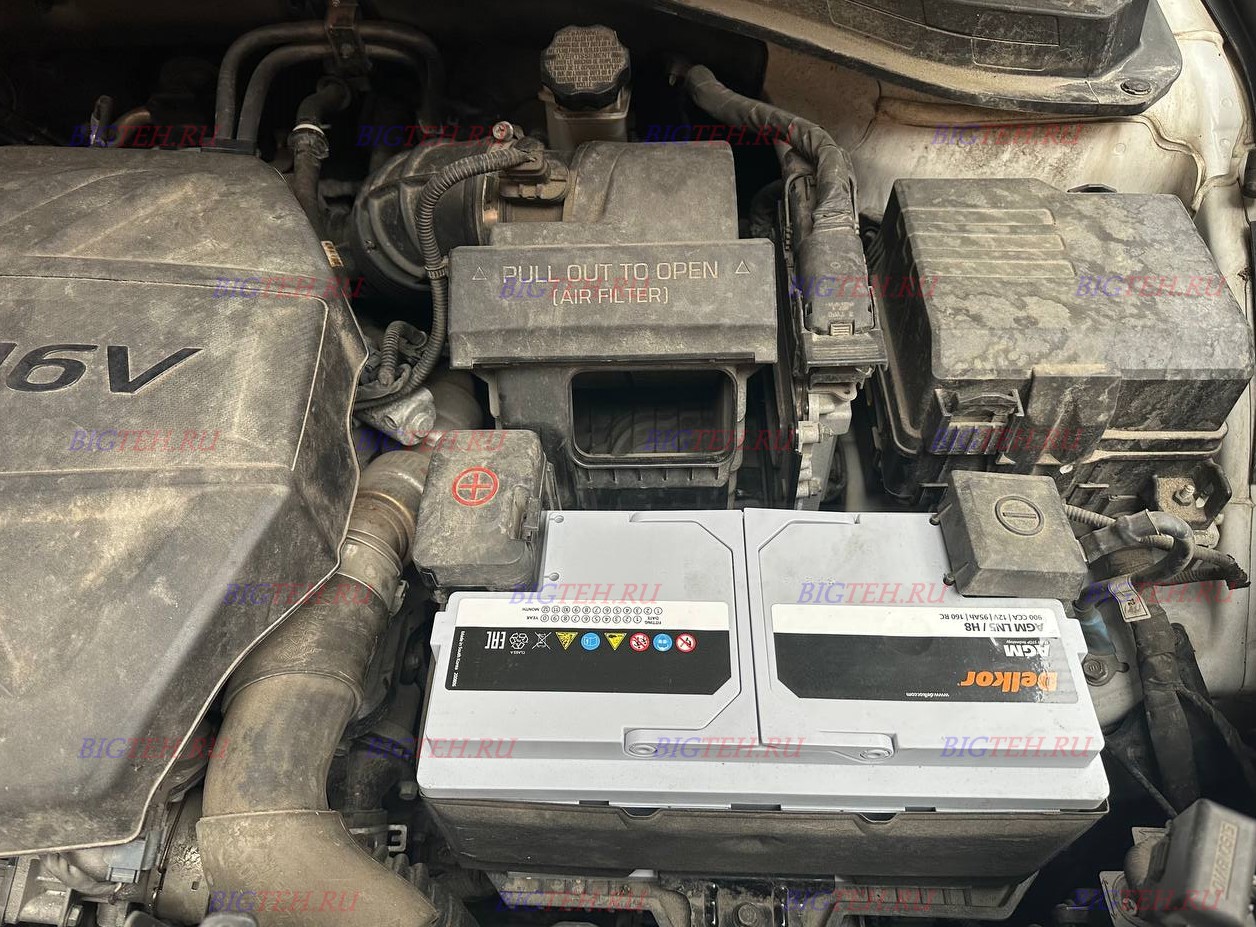

Имплантация нового AGM: точность — вежливость вольт

Распаковываем новую батарею. Сверяем полярность визуально. На корпусе должны быть выштамповки «+» и «-» с нужных нам сторон.

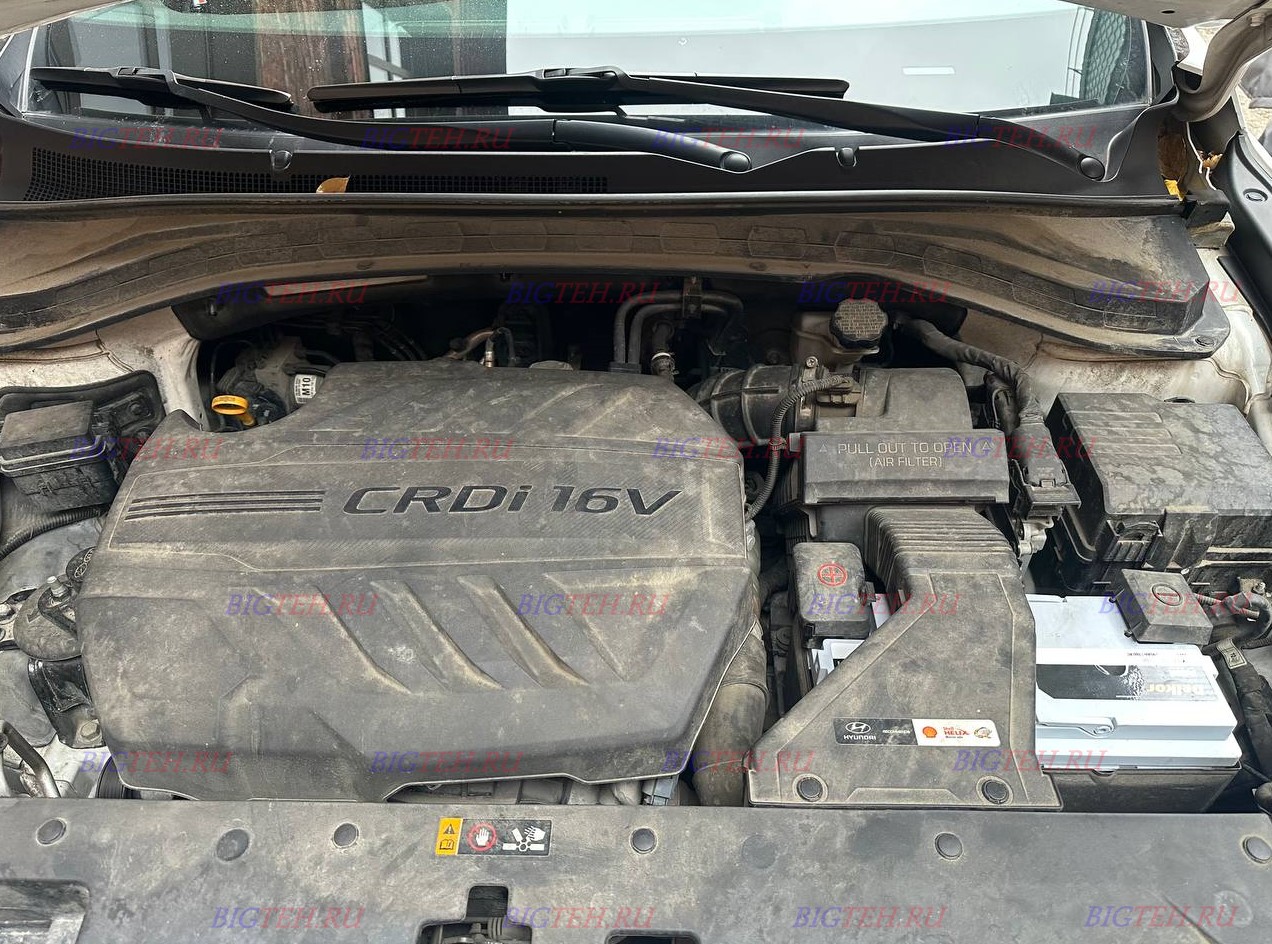

Опускаем аккумулятор в гнездо. Убедитесь, что юбка днища зашла за ограничитель поддона. Теперь заводим прижимную планку. Это тонкий момент: болт должен закручиваться легко, без нажима. Если вы чувствуете сопротивление с самого начала, не пытайтесь тянуть силой — вы перекосили планку или не попали юбкой в паз. Сорванная планка — это головная боль с высверливанием болта.

Клеммы. Сначала накидываем плюс, затягиваем гайку моментом примерно 5–6 Нм (рукой с небольшим усилием ключа, без метрового воротка). Гайка должна притянуться, а клемма перестать болтаться. Обильно обрабатываем контакт смазкой. Теперь минус. Аккуратно прилаживаем клемму с датчиком IBS. Обратите внимание: маленький разъем на черной коробочке IBS не должен быть натянут. При необходимости поправьте жгут проводов, чтобы он лежал свободно. Затягиваем гайку минусовой клеммы. В момент соединения вы услышите легкие щелчки в моторном отсеке. Это проснулись реле, это нормально. Прислушайтесь, нет ли странного звука типа непрерывного жужжания абсорбера или вентилятора — это свидетельствовало бы о том, что при сбросе питания "поехала" логика климатической системы (редко, но бывает).

Программный этап: регистрация и адаптация

Это самый важный раздел для владельцев современных Hyundai/Kia. Просто завести машину недостаточно. Система управления зарядом (Smart Alternator System) запомнила износ и внутреннее сопротивление предыдущей АКБ. Если поставить новую и не обнулить данные, генератор будет работать по старому алгоритму, перезаряжая AGM-батарею, что вызовет её ускоренную деградацию. На официальных сервисах эту процедуру делают сканером GDS, но мы попробуем обойтись без него.

Процедура сброса датчика IBS (ручная):

1. Садимся в машину, закрываем дверь.
2. Включаем зажигание (два нажатия кнопки Start/Stop без ноги на тормозе). Двигатель не заводим!
3. Ждем ровно 30 секунд. На приборной панели погаснут все контрольные лампы, кроме стояночного тормоза и аккумулятора.
4. Нажимаем на педаль тормоза и держим её.
5. Включаем ближний свет фар (поворачиваем рукоятку в положение ON).
6. Через 5 секунд выключаем свет.
7. Отпускаем тормоз и выключаем зажигание.
8. Выходим, закрываем машину с брелока и даем постоять 5 минут.

Зачем это нужно? Эта последовательность (сброс нагрузки – свет – тормоз) в некоторых прошивках запускает цикл перекалибровки датчика тока и переводит профиль зарядки в режим «новая батарея». Это не замена полноценной регистрации сканером, но из практики — помогает в 80% случаев избежать перезаряда.

Пуск и финальные настройки:
Заводим двигатель. Первый пуск может быть чуть дольше обычного (до 1–1.5 секунд работы стартера), так как топливная система подкачивается, а дроссель ищет базовое положение. Как только мотор заработал, проверьте, не горит ли индикатор «Check Engine» или ошибка EPB (электрического ручника). Скорее всего, при полностью выключенном питании вы увидите ошибки ABS и системы контроля слепых зон на приборке. Глушим мотор, снова заводим — ошибки, как правило, гаснут. Если осталась лампа EPS/ABS — проедьте 50 метров прямо и поверните руль, она сбросится после получения данных с датчиков скорости.

Теперь адаптация комфорта:

• Стеклоподъемники: Опустите каждое стекло до упора и поднимите, удерживая кнопку в крайнем положении 2–3 секунды после закрытия. Без этого "авторежим" работать не будет.
• Люк: Аналогично — зажать кнопку закрытия и держать около 10 секунд до полного цикла.
• Система Smart Trunk (бесконтактное открытие багажника): Иногда после замены АКБ перестает срабатывать датчик под бампером. Нужно зайти в настройки приборной панели и заново активировать галочку "Smart Trunk".

Профилактические советы для долгой жизни AGM на дизеле

1. Тепловой экран. Убедитесь при установке, что пластиковая защита вокруг батареи или патрубки стоят ровно. Дизель 2.2 CRDi в пробках греется очень сильно, и близость радиатора охлаждения EGR создает вокруг АКБ эффект аэрогриля. Любое нарушение циркуляции воздуха (например, выкинутый "колхозниками" штатный теплоотражающий кожух) снижает ресурс AGM процентов на 40.
2. Регулярный сон. Santa Fe IV — машина с высоким током утечки в режиме охраны. Если машина неделями стоит во дворе, раз в неделю запускайте мотор на 20–30 минут. Идеально — использовать зарядное устройство с режимом AGM. Подключаем зарядку только через специальные болты-выступы на моторном щите (плюс) и на кузове (минус), или напрямую к клеммам, минуя датчик IBS (минус ставим на корпус, а не на клемму датчика). Это нужно, чтобы ток зарядки был учтен датчиком и система поняла, что батарея пополнила емкость.
3. Контроль напряжения. Купите простой вольтметр в прикуриватель. При пустом старте и на холостых оборотах вы должны видеть 14.7–15.0 В первые минуты (это форсированный заряд AGM). Когда батарея заряжена, напряжение должно упасть до 13.0–13.5 В даже на ходу. Если у вас всегда 14.5 В и выше — система не видит новую батарею и кипятит её. Нужно ехать к диагносту для принудительного сброса адаптаций генератора через разъем OBD-II.

Работа по замене аккумулятора на корейском кроссовере учит нас главному правилу автоэлектрики: мы меняем не просто банку со свинцом, а элемент системы управления двигателем. Аккуратность в обращении с пластиком воздушного тракта, деликатность с датчиком IBS и обязательная процедура сброса профиля старения — вот три слона, на которых держится успех этой операции. Сделав всё по уму, вы обеспечите своему Santa Fe уверенный пуск в любой мороз и продлите жизнь дорогостоящему генератору.
