Замена аккумулятора на Toyota RAV4 IV бензин 2.5 (2015-2019) рестайлинг
Откровенно говоря, модель RAV4 для Toyota — как своенравный, но любимый первенец, который задал моду целому классу. Именно в 1994 году японцы презентовали в Женеве компактный полноприводный автомобиль с несущим кузовом, навсегда похоронив рамные конструкции в нише легких кроссоверов. Аббревиатуру RAV4 инженеры расшифровали как Recreational Active Vehicle with 4-Wheel Drive, хотя маркетологи позже пытались привязать сюда слово Robust. Четвертое поколение (код XA40) пережило в 2015 году глубокий рестайлинг, который полностью перекроил переднюю оптику и саму сущность автомобиля — из угловатого подростка он превратился в солидного семьянина с хищным прищуром LED-фар.
За дизайн обновленного XA40 отвечал Масаки Окамото, тот самый человек, который привнес в облик Toyota острые грани темы Under Priority. Менее известен тот факт, что в процессе фейслифта инженеры провели невиданную для консервативной Toyota работу по снижению вибраций: они установили динамические демпферы не только на подрамники, но и в полости крыши, а крепление рулевой рейки залили специальным вязкоупругим клеем вместо сварки. Второй курьез: четвертый RAV4 — рекордсмен по числу отзывных кампаний из-за рейлингов на крыше, которые на мойке высокого давления попросту срывало с креплений, унося в полет вместе с багажником. И наконец, эта модель стала последним RAV4 с атмосферным 2.5 на нашем рынке перед приходом турбонаддува, что сделало ее культовой в кругах таксистов и дальнобойщиков-частников — ресурс у этого мотора, обслуживаемого по расписанию, легко перешагивает планку в 400 тысяч километров.
Что скрывает японская практичность: заводской АКБ и его расположение

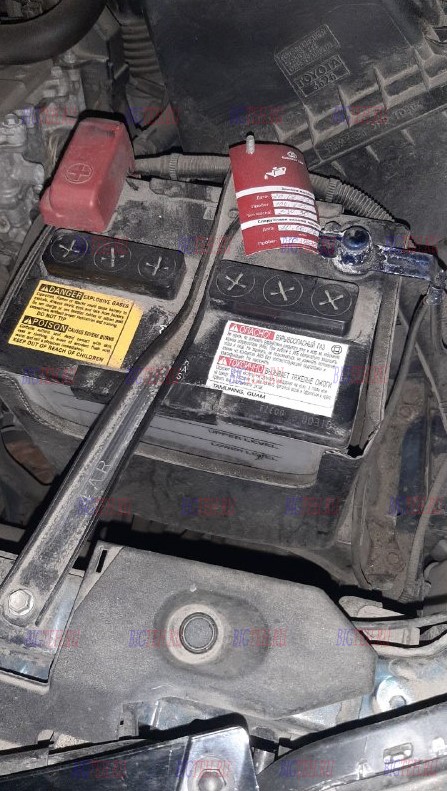

В отличие от немецких коллег, которые любят прятать аккумулятор в багажнике или под водительским сиденьем, инженеры Toyota остались верны классике. В рестайлинговом RAV4 с атмосферным 2.5 (код мотора 2AR-FE) аккумулятор живет под капотом, слева по ходу движения, прямо перед стойкой амортизатора. Крепление реализовано через нижнюю прижимную планку, которая упирается в специальный выступ на дне корпуса — это простое, но очень цепкое решение, исключающее болтанку батареи на разбитых проселочных дорогах.
С завода на конвейере в Тахаре (а позже и на питерской площадке) автомобиль комплектовали необслуживаемыми батареями, выполненными по кальциевой технологии (Ca/Ca). Вы удивитесь, но ни система «Старт-Стоп», ни дорогие AGM этому поколению не полагались — даже в максимальных комплектациях «Престиж» с панорамной крышей и электроприводом пятой двери. Японцы применили классический свинцово-кислотный аккумулятор с легированием пластин кальцием, что свело к минимуму испарение воды из электролита. Технология Ca/Ca означает, что и положительные, и отрицательные пластины содержат кальций — это дает низкий саморазряд и высокую стойкость к перепадам напряжения, но взамен требует строгого верхнего порога зарядки.
Характеристики заводского АКБ для 2.5 2AR-FE
Батарея подбиралась под суровые условия. Обратите внимание на полярность — она обратная, и ошибка здесь смерти подобна для силовых проводов.
| Параметр | Значение для Toyota RAV4 IV (2015–2019) 2.5 |
|---|---|
| Технология | Кальциевая (Ca/Ca), необслуживаемая |
| Типоразмер корпуса | D23 (азиатский стандарт) |
| Габариты (ДхШхВ), мм | 232 х 173 х 225 |
| Полярность | Обратная (минус справа, плюс слева) |
| Емкость заводская, Ач | 60 – 65 |
| Пусковой ток (CCA, EN), А | Не ниже 520 А |
| Расположение | Моторный отсек, слева |
Заводские цифры пускового тока в 520–540 А для холодных регионов — это, скажем прямо, пограничное значение. На практике владельцы этой модели часто сталкиваются с тем, что в минус 25–28 градусов японская батарея уже сдается, хотя стартер еще пытается провернуть коленвал. Масло 5W-30 густеет, компрессия у 2AR-FE приличная — вот вам и «серый» пуск.
Симптомы умирающего кальциевого элемента именно на этом моторе
2AR-FE с его системой изменения фаз Dual VVT-i очень трепетно относится к качеству питания в момент запуска. За многолетнюю практику я научился диагностировать уходящий аккумулятор на этом RAV4 даже не открывая капот.
Первый и самый яркий маркер — дребезг муфты VVT-i при старте. Вы поворачиваете ключ, и на секунду раздается характерный рокот, как будто внутри мотора просыпалась цепь. Это фазовращателю не хватает давления масла и скорости вращения, чтобы занять нулевое положение, потому что стартер не может выдать нужные обороты из-за просадки. Как только АКБ заменен — звук исчезает мистическим образом.
Второй уникальный симптом — сброс настроек магнитолы Touch 2 в ноль при еще живом аккумуляторе. Головное устройство на рестайлинге крайне чувствительно к провалам напряжения: вы глушите мотор, слушаете музыку пару минут, и вдруг экран гаснет, а радио сбрасывает станции. Это мозги отключили мультимедиа принудительно, спасая заряд на запуск.
И конечно, классика — подсветка приборной панели Optitron. Она не меркнет плавно, как на старых авто, а начинает подмигивать в такт работе поворотников или стеклоподъемников. А утром, при включении зажигания, стрелки спидометра и тахометра могут дернуться и замереть на долю секунды, пока не стабилизируется напряжение на шине CAN.
Как не ошибиться с выбором: совместимость и допуски
Здесь нет «Старт-Стопа», поэтому у вас развязаны руки. Можно ставить любой качественный кальциевый аккумулятор азиатского или европейского типоразмера, подходящий по габаритам. Но есть нюансы.
Европеец или азиат? Разница клемм
Ваш заводской размер 232х173х225 мм соответствует японскому стандарту D23. У «европейцев» высота корпуса обычно 175 или 190 мм, а здесь 225 мм — это высокий корпус. Если вы решите сэкономить и взять низкую батарею (скажем, L2 типоразмера), вы столкнетесь с двумя проблемами: длины шпилек клемм не хватит, чтобы нормально зажать наконечники проводов, а прижимная планка просто не достанет до крышки — АКБ будет болтаться.
Идеальный донор — батареи корейских или японских брендов в размере D23 с обратной полярностью. Но клеммы здесь азиатские, тонкие (конус JIS). На вашем RAV4 стоят стандартные круглые клеммы европейского типа. При покупке корейского АКБ обязательно проверьте, чтобы в комплекте были переходные проставки на клеммы, либо будьте готовы их докупить. Без проставок клеммные зажимы не обожмут штыри, и контакт будет греться.
Рекомендованные параметры и кандидаты
Для 2.5-литрового мотора я советую не опускаться по емкости ниже 60 Ач, а пусковой ток выбирать с запасом, в районе 580–620 А.
- Delkor 80D23L 70 Ач. Святой Грааль для консерваторов. Идеально встает в пазы, клеммы подходят без допиливания, пусковой ток 600 А. Ходит в среднем 7 лет.
- FB Altica PREMIUM 100D23L 75 Ач. Качественный японский акб, но живучий вариант с током 580 А. Из личного опыта: на одном таком RAV4 проездил 6 сибирских зим.
- BUSHIDO SJ 90D23L 75 Ач. Если ваша нижняя планка потеряна или сломана, можно докупить универсальную верхнюю скобу и закрепить его. Пусковой ток 680 А.
Ручной режим: пошаговая инструкция по замене
Замена на Toyota проста и медитативна. Вы потратите 15 минут, если не будете торопиться. Инструмент минимален: ключ на 10 (лучше торцевая головка с трещоткой) и ключ на 12 для прижимной планки.
Шаг 1. Обесточивание и доступ.
Глушим мотор, открываем капот. Снимаем пластиковую декоративную накладку мотора, если она есть — просто тянем вверх, она сидит на резиновых втулках. Слева видим аккумулятор, часто прикрытый тканевым термокожухом или пластиковой крышкой. Откидываем защиту.
Шаг 2. Сброс остаточного тока.
Запомните простое правило: первым всегда скидываем «минус». Берем ключ на 10, ослабляем гайку стяжки минусовой клеммы (она справа). Аккуратно проворачиваем клемму, снимаем и уводим в сторону, к стойке амортизатора, укладывая на тряпку. Теперь автомобиль полностью обесточен, риска коротнуть плюсовым проводом на массу нет.
Шаг 3. Снятие плюса.
Ослабляем гайку плюсовой клеммы (слева). На ней стоит блок предохранителей в черном пластиковом корпусе. Ни в коем случае не тяните за пластик! Беремся только за металлическое основание клеммы и снимаем сборку строго вертикально вверх.
Шаг 4. Демонтаж прижимной планки.
Это самое хитрое место. Планка расположена не сверху, как многие привыкли, а спереди, внизу, в узкой нише между батареей и корпусом фары. Вам нужен ключ на 12 с удлинителем. Гайка притягивает стальную пластину к площадке. Полностью выкручивать гайку не надо, достаточно ослабить затяжку на 4–5 оборотов, и планка сама откинется вперед, освобождая нижний выступ корпуса. Если переусердствуете и выкрутите гайку до конца, она предательски звякнет и улетит в щель под аккумуляторной площадкой — доставать ее оттуда, матерясь, вы будете еще полчаса.

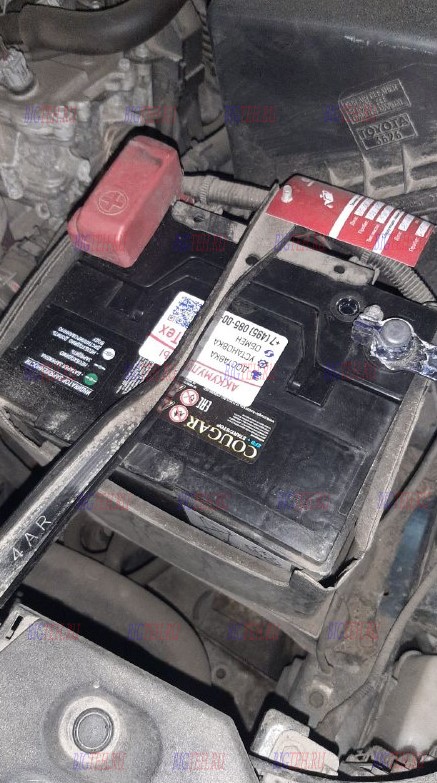

Шаг 5. Установка нового АКБ.
Ставим новую батарею так, чтобы нижний прилив корпуса вошел в ответную часть площадки. Заводим планку, затягиваем гайку на 12. Усилие умеренное — пластик корпуса батареи не должен испытывать стресс. Надеваем плюсовую клемму, плотно усаживаем до упора, затягиваем гайку на 10. Только после этого накидываем «минус» и протягиваем. В момент касания минусовой клеммы вы услышите, как под капотом что-то щелкнет — это реле бензонасоса или главное реле встало на дежурство. Это норма.
После замены: адаптация по-японски
Приятный бонус простоты конструкции в том, что никакой регистрации АКБ через дилерский сканер RAV4 четвертого поколения не требует. Блок управления зарядкой встроен прямо в генератор и работает по фиксированной логике, ориентируясь на температуру и текущее напряжение. Ни BMS-датчика на минусовой клемме, ни сложных алгоритмов старения здесь нет. Просто заменили и поехали.
Но кое-что после подачи питания сделать придется. Это классический «японский» набор процедур, который знаком любому механику:
- Стеклоподъемники. Каждое стекло нужно обучить заново. Опустите его, зажав кнопку, до самого низа и держите еще 2 секунды. Затем поднимите и снова держите кнопку вверх 2 секунды. После щелчка автоматический режим вернется для всех дверей.
- Люк. Если есть панорама, проделайте ту же процедуру: откройте люк полностью, зажмите кнопку на пару секунд, полностью закройте и снова зажмите.
- Часы и магнитола. Они сбросятся. К счастью, Touch 2 на рестайлинге запрашивает настройку времени при первом включении довольно навязчивым баннером на экране — не промахнетесь. Настройки эквалайзера и радиостанции, увы, придется забивать по новой.
- Система курсовой устойчивости. После запуска мотора на панели может гореть индикатор VSC. Не пугайтесь. Выезжайте на прямую дорогу, проедьте 50–100 метров и полностью остановитесь. Датчик нуля руля и гироскоп откалибруются автоматически, индикатор погаснет.
Живучий как катана: советы по долголетию кальциевой батареи
Кальциевые АКБ требуют к себе особого, уважительного отношения. Ошибки в эксплуатации убивают их быстрее, чем сибирские морозы.
- Бойтесь глубоких разрядов. Ca/Ca технология этого не прощает. Один раз «в ноль» — и емкость падает на 20–30% безвозвратно из-за сульфатации. Если забыли выключить габариты на выходные, не пытайтесь «прикурить и покататься», а обязательно снимите батарею и зарядите стационарным устройством.
- Зарядка напряжением до 14.8 В. Забудьте про старые зарядники, которые выдают 16 вольт и кипятят электролит. Кальцию нужен вольтаж 14.4–14.8 В и четкое отключение по достижении плотности. Мультиметр и «умное» ЗУ с индикацией тока — ваши лучшие друзья.
- Сезонная профилактика клемм. На RAV4 у плюсовой клеммы стоит открытый блок предохранителей. Зимой дорожные реагенты активно оседают на нем, создавая мостик для тока утечки. Раз в полгода промывайте контакты горячей водой и покрывайте тонким слоем технического вазелина или специальной защитной смазкой в баллончике.
- Новичок и прикуриватель. Классическая ошибка: желая помочь соседу, владелец RAV4 цепляет «крокодилы» на клеммы своего аккумулятора. На самом деле «минус» донора всегда вешается на неокрашенный металл двигателя или кузова. Если кинуть «минус» напрямую на АКБ, есть риск спалить главный предохранитель на 120 А, который стоит в плюсовой шине и меняется только в сборе с блоком.
- Верхняя планка и перетяжка. Многие ставят нештатные батареи и притягивают их верхней планкой, которой нет в конструкции. На вашем автомобиле используется нижний прижим за выступ. Если корпус новой батареи не имеет нижнего буртика, планка просто упрется в гладкую стенку и не зафиксирует АКБ. Выход — либо замена на батарею с правильной геометрией дна (D23), либо покупка универсального комплекта с верхней поперечной скобой и длинными шпильками.
Итог
Замена аккумулятора на Toyota RAV4 рестайлинг с мотором 2.5 — это возвращение к простоте, которую отняли у нас современные автомобили с их цифровыми костылями. Никакой регистрации, никаких батарей за 20 тысяч рублей — достаточно один раз правильно подобрать «кальциевый» D23 и ухаживать за клеммами. 2AR-FE прощает многое, но хороший пусковой ток зимой сбережет и цепь ГРМ, и дорогостоящие муфты VVT-i. Главное — не жадничать с ампер-часами и не забывать, что на бездорожье надежный контакт на клеммах порой важнее полного бака бензина.
