Корейский бестселлер и его капризный аппетит к энергии: замена аккумулятора на Kia Sportage III (2.0 бензин, 2013)

Третье поколение Kia Sportage с заводским индексом SL — это автомобиль, который совершил революцию в восприятии корейского автопрома и навсегда изменил ландшафт мирового рынка компактных кроссоверов. Мировая премьера модели состоялась на Женевском автосалоне весной 2010 года, и машина сразу же приковала к себе взгляды радикальной, почти инопланетной внешностью. За этот смелый облик отвечал Петер Шрайер, бывший шеф-дизайнер Audi, переманенный в Kia Motors с конкретной целью — создать узнаваемое «лицо» бренда. Его фирменная «тигриная пасть» (Tiger Nose) на Sportage III предстала в обрамлении агрессивных раскосых фар и рельефных боковин, что сделало кроссовер похожим на хищника, припавшего к земле перед прыжком. Инженерную платформу разрабатывали с прицелом на европейские вкусы: полностью независимая подвеска (МакФерсон спереди и «многорычажка» сзади), жесткий кузов и, что важно для нашего вопроса, — насыщенная электроникой архитектура с CAN-шиной от Hyundai-Kia.

На российском рынке версия 2013 модельного года занимает особое положение. Это был пик популярности модели еще до рестайлинга 2014 года, когда покупатель получал предельно надежный, проверенный временем атмосферный двигатель семейства Theta II (G4KD/G4NA) объемом 2.0 литра, который в зависимости от настройки блока управления выдавал 150 сил в моно-версии или до 261 лошадиной силы в турбированном варианте, устанавливавшемся на «заряженные» комплектации для иных рынков. Российские же машины комплектовались классическим MPI (распределенный впрыск) с отдачей 150 л.с. и либо 6-ступенчатой механикой, либо гидроавтоматом A6MF1. Главная особенность электросистемы этого мотора — отсутствие сложных алгоритмов рекуперации энергии, характерных для более поздних «четверок» семейства Nu. Здесь применен классический генератор с регулировкой напряжения, что делает машину менее требовательной к типу батареи с точки зрения «умной» зарядки, но более чувствительной к запасу пускового тока и емкости в морозы.

Размер имеет значение: габаритная формула 260х173х225 и нижний бортик

Самая распространенная ошибка владельцев Sportage III — это попытка купить аккумулятор «на глаз» или по совету продавца, который утверждает, что «на все корейское идет 278-й». Это ложный путь. Kia Sportage SL с бензиновым мотором 2.0 литра требует строго определенного типоразмера, который маркируется в каталогах как D26L. Это так называемый «высокий азиатский» формат. Цифры здесь говорят сами за себя, но требуют осмысления: длина корпуса 260 мм, ширина 173 мм, а высота достигает 225 мм (иногда округляется до 227 мм в спецификациях из-за выступающих клемм). Для сравнения: европейские аналоги (например, 278х175х190) при той же или даже большей длине оказываются ниже почти на 35 мм. Эта разница в высоте — критический параметр для Спортейджа.

Почему именно такой высокий корпус? Посадочная площадка под капотом спроектирована так, чтобы разместить мощную батарею, способную питать и стартер с высоким сопротивлением в момент холодного пуска, и рейку с электроусилителем, и огромный вентилятор печки. При этом низкая крышка капота не позволяет «играть» с высотой. Если поставить батарею высотой 190-200 мм, клеммы окажутся утоплены глубоко вниз, и штатные силовые провода до них просто не дотянутся, наконечники придется наращивать или изгибать под неестественным углом, что вскоре приведет к надлому жил. Если же попытаться компенсировать это проставками под аккумулятор, вы рискуете тем, что верхняя часть корпуса войдет в конфликт с капотом или, что еще опаснее, с металлической скобой замка капота, создав риск КЗ на массу. Поэтому запомните: только 260х173х225, только D26L.

Отдельного разговора заслуживает нижний бортик. Это конструктивная особенность корпуса АКБ для данной модели. На нижней кромке длинной стороны аккумулятора (как правило, обращенной к радиатору) имеется пластиковый выступ, своего рода «юбка» или «лапа». Именно за этот бортик цепляется нижняя прижимная планка. Если приобрести аккумулятор с гладким дном, характерным для универсальных европейских моделей, планку не за что будет зацепить. Аккумулятор окажется незафиксированным, и его будет удерживать только сила тяжести и натяжение плюсового провода. При тряске на бездорожье или резком маневрировании такая батарея начинает «гулять» по поддону, разбивая себе углы и рискуя закоротить клеммы о кромку кузова. При покупке обязательно проведите рукой по низу длинной стороны — наличие отформованного выступа обязательно.

Полярность: не дайте себя обмануть

На Kia Sportage III реализована обратная полярность. В российской розничной терминологии это часто называют «минус слева», что создает путаницу. Чтобы не ошибиться, берем батарею и разворачиваем ее к себе длинной стороной с этикеткой. При обратной полярности минусовая клемма находится в левом ближнем углу, а плюсовая — в правом дальнем. Силовые кабели под капотом Sportage имеют фиксированную длину: плюс тянется от стартера через блок предохранителей к правой стороне батареи (если смотреть от бампера). Если перепутать полярность и купить прямую (плюс слева), плюсовой провод встанет в дикую натяжку и ему элементарно не хватит длины, чтобы дотянуться до правой клеммы. Попытка «перевернуть» аккумулятор на 180 градусов не сработает, так как тогда клеммы окажутся у радиатора, а корпус с нижним бортиком просто не встанет в посадочные пазы.

Кальциевая технология (Ca/Ca): почему не AGM и не гибрид?

Производитель для этого поколения Sportage не требует обязательного применения AGM. Заводская комплектация предполагает использование кальций-кальциевой батареи (Ca/Ca) с жидким электролитом. Это важно понимать при выборе замены. Отличие кальциевой технологии в том, что свинцовые пластины легируются кальцием вместо сурьмы. Это дает несколько преимуществ, идеально подходящих под характер Sportage III с мотором Theta II:

1. Низкое саморазряд. Ca/Ca батарея теряет заряд примерно в три раза медленнее, чем старые сурьмянистые. Для кроссовера, который может неделю простоять на морозе без движения, это критически важно.
2. Повышенное рабочее напряжение. Кальциевые АКБ начинают активно выделять газ (кипеть) при напряжении выше 14.8 В. Генератор Sportage III в исправном состоянии выдает 14.4–14.5 В. Это значит, что батарея работает в безопасном буфере, но при этом эффективно дозаряжается.
3. Неприхотливость к тепловым нагрузкам. Температура под капотом двухлитрового мотора, особенно в комплектациях с АКПП и предпусковым подогревом, может достигать очень высоких значений. Кальциевая батарея лучше переносит термические атаки, чем AGM, которая под высокой температурой начинает интенсивно терять воду через клапаны, что приводит к высыханию стекловолокна и необратимой потере емкости.

Почему не стоит ставить AGM без реальной нужды? На версии без системы Start/Stop интеллектуальный контроллер заряда просто не рассчитан на специфический профиль AGM. В режиме постоянного перезаряда (а генератор старого типа именно так и работает, не снижая напряжение при полной зарядке) AGM-батарея будет быстрее деградировать от теплового разгона и перегрева пластин. Поэтому экономически и технически верным выбором будет именно качественная Ca/Ca батарея проверенного бренда: Varta Blue Dynamic D26 (или Silver Dynamic), Bosch S4/S5 в том же размере, либо корейские оригиналы от Delkor или Solite.

Нижняя прижимная планка: инструкция по выживанию

Крепление аккумулятора на Спортейдже третьего поколения часто становится квестом. Планка здесь представляет собой длинную стальную полосу с крюкообразным загибом на конце со стороны радиатора и отверстием под шпильку со стороны салона. Нижний конец планки цепляется за отверстие в подрамнике или специальном кронштейне, а верхний притягивается длинной резьбовой шпилькой М8 (иногда М6), проходящей через ухо на планке и зажимаемой гайкой на 12.

Самая большая неприятность — коррозия шпильки. На Kia тех лет резьба на шпильках незащищена, и реагенты с дороги, проникая через решетку радиатора, оседают на металле. При попытке открутить гайку, если не применить смазку, шпилька часто отламывается у основания. Алгоритм действий должен быть таким: перед началом работы нанесите на видимую резьбу проникающую смазку (WD-40 или его аналоги), постучите по гайке маленьким молотком через удлинитель, чтобы вызвать микровибрацию и помочь смазке проникнуть в витки. Откручивайте медленно, делая четверть оборота назад после каждых двух оборотов вперед.

Когда планка освобождена, не теряйте пластиковый изолятор, который часто надет на верхнее плечо планки. Он предотвращает износ корпуса батареи вибрациями. При установке новой АКБ нижний крюк планки должен четко войти в паз поддона или отверстие кронштейна. Иногда, чтобы наживить планку, приходится одной рукой давить на батарею, сдвигая ее к салону, а второй вставлять крюк. Если планка не цепляется — проверьте, точно ли новый аккумулятор имеет заводской нижний бортик и точный размер 260 мм. Отклонение на пару миллиметров уже мешает фиксации.

Процесс замены: пошаговый алгоритм

1. Отключение. Заглушите мотор, откройте капот и подождите 5-7 минут — пусть реле климата и мультимедиа окончательно уснут. Головкой или ключом на 10 ослабьте минусовую клемму. Снимите ее и аккуратно отогните провод в сторону тормозного бачка, чтобы она не пружинила обратно к контакту. Затем скиньте плюс (ключ на 12). Учтите, что клеммы на Sportage III, особенно в возрасте 10+ лет, могут «прикипать» к свинцовым конусам. Если клемма не снимается рукой, используйте съемник клемм, но не бейте молотком снизу по корпусу — можно сорвать вывод из эпоксидной заливки.

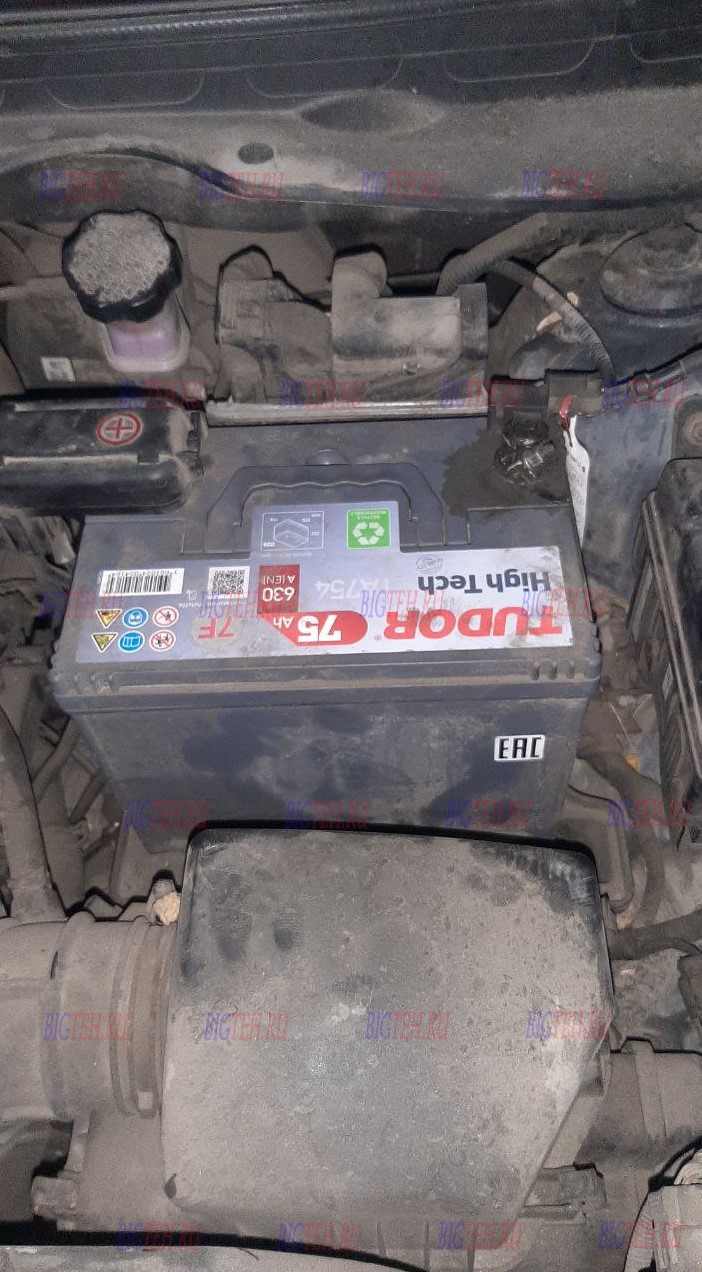

2. Демонтаж. Открутите гайку прижимной планки описанным выше методом. Извлеките планку. Аккумулятор D26L весит прилично — около 17-19 кг. Поддон под ним пластиковый, с высокими бортами. Не удивляйтесь, если под старой батареей обнаружите песок, ржавчину и следы антифриза от протекшего когда-то патрубка печки (частая болячка Theta II). Всю эту грязь необходимо тщательно вымыть и высушить, так как влажная среда создает токопроводящий мостик между клеммами через влажное дно.

3. Подготовка клемм. Проверьте состояние силовых наконечников. Если минусовой провод уходит в толщу зеленого окисла, опустите его конец в кипяток с содой или зачистите наждачной бумагой до блеска. Плюсовую клемму, если на ней окислы, зачистите и смажьте тонким слоем технического вазелина или специальной токопроводящей смазки. Сами конусы нового аккумулятора обезжирьте спиртом.

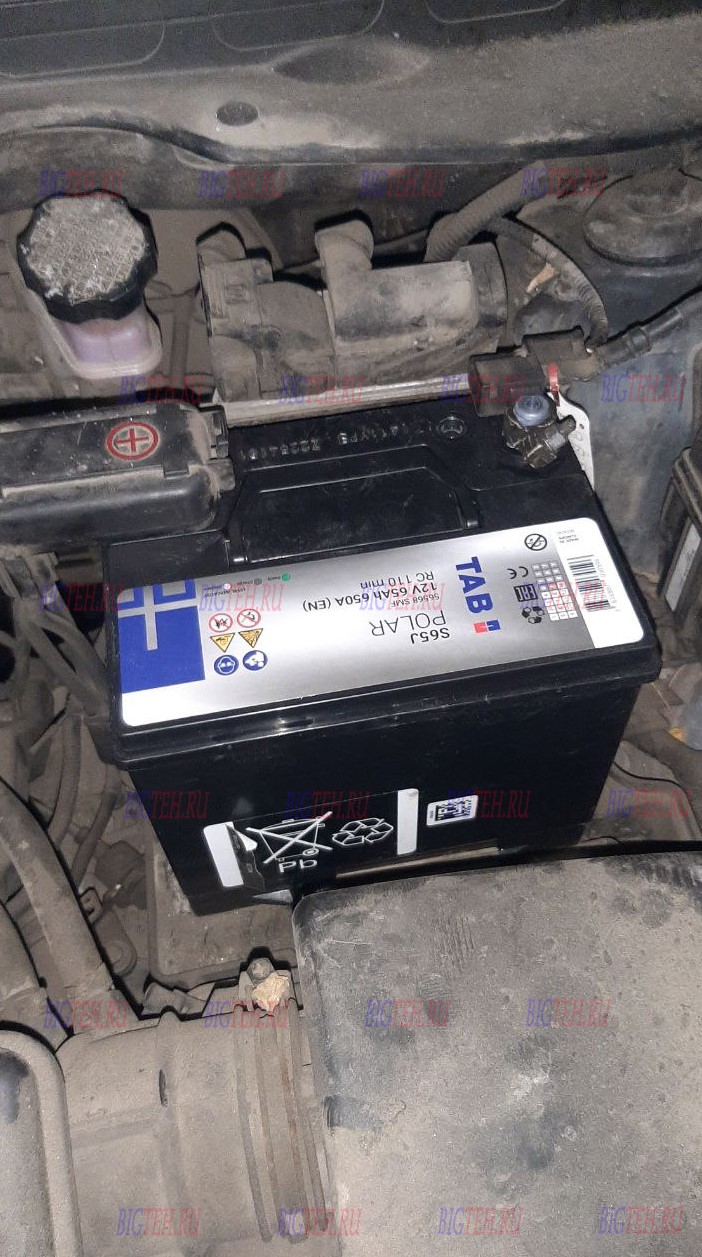

4. Установка новой батареи. Опустите АКБ в поддон строго горизонтально. Проверьте, как нижний бортик аккумулятора соотносится с пазами в поддоне. Заведите крюк планки в нижнее зацепление. Если шпилька была сломана ранее и вы установили новую, смажьте её резьбу графиткой и только потом наживляйте гайку. Момент затяжки не указан в мануалах, но правило простое: как только планка перестала «играть» от руки, доверните на 1/6 оборота.

5. Подключение. Первым накидываем плюсовой провод, затягиваем. Надеваем минусовую клемму. В момент контакта «минуса» возможен легкий щелчок втягивающего реле стартера или муфты компрессора кондиционера — это норма, прошел заряд по обмоткам возбуждения. Не пугайтесь.

6. Инициализация систем. После замены не заводите двигатель с «подсоса» без паузы. Вставьте ключ, поверните в положение ON и смотрите на приборную панель. Дождитесь, пока погаснут все контрольные лампы (Check Engine, иммобилайзер, ESP). Выключите зажигание и включите снова. Только теперь крутите стартер. Двигатель должен схватиться бодро. Если машина на автомате — дайте поработать на P 2-3 минуты. Адаптируйте стеклоподъемники: опустите стекло до упора и держите кнопку 3 секунды, затем поднимите и снова держите. Повторите для всех дверей. Проверьте люк в крыше (если есть), проведя калибровку полного цикла открытия-закрытия.

Профилактика долгой службы

Аккумулятор на Sportage III живет в среднем 4-5 лет. Чтобы продлить этот срок, следите за уровнем электролита (если крышки обслуживаемые) и раз в год, особенно перед зимой, снимайте клеммы, зачищайте их и протягивайте силовые болты на генераторе и массе. Зимой старайтесь не сажать батарею короткими запусками для «переставить машину» — стартер съедает колоссальный ток, не возмещаемый пятиминутной работой мотора. Если машина не завелась с первого раза, не насилуйте стартер дольше 5 секунд, сделайте паузу в 30 секунд, чтобы тепло от протекшего тока рассеялось по пластинам. В сильные морозы перед пуском «будите» батарею: включите на 10-15 секунд дальний свет фар, чтобы запустить электрохимическую реакцию и поднять напряжение на клеммах.

Соблюдение геометрии 260х173х225 мм, обратной полярности, наличие нижнего бортика и верный выбор кальциевой технологии — вот четыре условия, которые превратят замену батареи на вашем Kia Sportage III из нервного квеста с перекрестными проводами в штатную сервисную операцию. Правильно зафиксированный аккумулятор, надежно обжатые клеммы и чистая площадка — гарантия того, что в самый мрачный зимний рассвет бензиновый 2.0-литровый «атмосферник» оживет с пол-оборота и повезет вас по делам без фокусов с аварийными лампами и сброшенными настройками магнитолы.
