Замена аккумулятора на Mercedes-Benz C-class W204 рестайлинг (2011-2015)
Энергия Штутгарта: полное руководство по замене аккумулятора на Mercedes-Benz C-Class W204 Рестайлинг
Когда речь заходит о Mercedes-Benz C-класса в кузове W204, перед глазами встает образ автомобиля, совершившего тектонический сдвиг в философии немецкой марки. Представленный в 2007 году и переживший глубокий рестайлинг в 2011-м, этот седан (и универсал S204) стал воплощением нового курса Штутгарта на технологичность, спортивность и отказ от излишне консервативного имиджа «машины для пенсионеров». Внешность рестайлинговой версии, доработанная под началом шеф-дизайнера Гордена Вагенера (Gorden Wagener), получила острые грани, стреловидную переднюю оптику со светодиодными «бумерангами» и алюминиевую решетку радиатора, придающую автомобилю стремительный, почти агрессивный силуэт. Но главные метаморфозы скрывались внутри. Инженеры Mercedes-Benz внедрили целую россыпь электронных систем: от адаптивного круиз-контроля Distronic Plus до сложной телематики COMAND Online. Все это великолепие управляется десятком блоков управления, объединенных в единую сеть, и потребляет энергию даже в состоянии покоя. Именно поэтому к аккумуляторной батарее в W204 предъявляются требования, сопоставимые с авиационными, а сама процедура замены превращается из банальной операции в ритуал, требующий аккуратности, знаний и уважения к сложной бортовой электронике.
В отличие от большинства автомобилей, где аккумулятор стоит на виду, в рестайлинговом W204 инженеры спрятали его под массивным пластиковым жабо в нише с пассажирской стороны. Это решение продиктовано компоновкой и безопасностью: батарея убрана из зоны деформации при лобовом ударе и защищена от перегрева со стороны двигателя. Однако такая компоновка создает определенные сложности при обслуживании. Вы не можете просто открыть капот, скинуть клеммы и вытащить старый аккумулятор. Сначала потребуется демонтировать резиновый уплотнитель и пластиковую накладку жабо, преодолевая сопротивление хрупких на морозе клипс и защелок. Под этим кожухом, в своего рода пластиковом бункере, и находится искомая батарея. Фиксация выполнена по классической для Mercedes-Benz схеме: аккумулятор не притянут поперечиной сверху, а зажат снизу — нижней крепежной планкой, которая входит в зацепление со специальным выступом в основании корпуса. Болт этой планки часто оказывается в труднодоступной нише, что заставляет владельцев импровизировать с длинными удлинителями и карданчиками.
Технический паспорт: что должно стоять в W204
Рестайлинговый C-Class требует аккумуляторную батарею типоразмера H7/L4 по европейской классификации: 278 мм в длину, 175 мм в ширину и 190 мм в высоту. Это полноценный «большой» аккумулятор, который плотно занимает всю посадочную нишу под жабо. Полярность строго обратная: при установке батареи клеммами к лобовому стеклу плюс находится слева, минус — справа. Но самое принципиальное требование — это технология AGM (Absorbent Glass Mat). Обычные жидко-кислотные или даже кальциевые батареи здесь недопустимы.
Почему именно AGM? Ответ кроется в энергобалансе автомобиля. W204 с его многочисленными блоками комфорта, электромеханическим стояночным тормозом, блоком SAM (Signal Acquisition Module) и акустикой испытывает колоссальные токи утечки в спящем режиме — до 60-80 мА, а при активации «спящих» систем — еще больше. Обычная батарея с жидким электролитом быстро деградирует от хронического недозаряда при коротких поездках. AGM-аккумулятор, где электролит абсорбирован в микропористом стекловолокне, обладает втрое большей цикличностью (до 400 полных циклов заряд-разряд), способен принимать высокие токи зарядки и, что самое важное, не боится работы в наклонном положении и вибраций. Кроме того, в W204 используется интеллектуальная система управления энергией (Battery Management System), которая через датчик тока на минусовой клемме анализирует состояние батареи и регулирует напряжение генератора. Без установки правильного AGM этот алгоритм будет работать некорректно, что приведет к хроническому недозагару или перезаряду.
Подготовительный этап: инструменты и меры предосторожности
Перед началом работ вооружитесь терпением и правильным инструментом. Вам понадобятся: набор торцевых головок с воротком и трещоткой (размеры 10 и 13 мм), длинный гибкий удлинитель, плоская пластиковая лопатка для снятия клипс обшивки (металлическая отвертка оставит задиры на пластике жабо), а также обязательно динамометрический ключ, если есть возможность. Для работы с клеммами подготовьте специальный съемник, так как на Мерседесе клеммы сидят крайне плотно и срывать их «на горячую» молотком категорически запрещено.
Техника безопасности для Mercedes-Benz имеет особое значение. Прежде всего, если ваш W204 оснащен системой «стоп-старт» ECO, учтите, что в цепи может присутствовать дополнительный резервный аккумулятор или конденсаторный блок. Но основной аккумулятор под жабо — это главный источник питания. Перед снятием клемм необходимо полностью «усыпить» автомобиль: откройте капот, закройте машину на ключ, отойдите на 20-30 метров (чтобы ключ вышел из зоны действия), подождите 20 минут. Это время нужно, чтобы все блоки SAM и COMAND перешли в спящий режим. Резкое обесточивание бодрствующего автомобиля может привести к зависанию электронных блоков и выбросу ошибок.
Штурм жабо: освобождаем доступ к аккумулятору

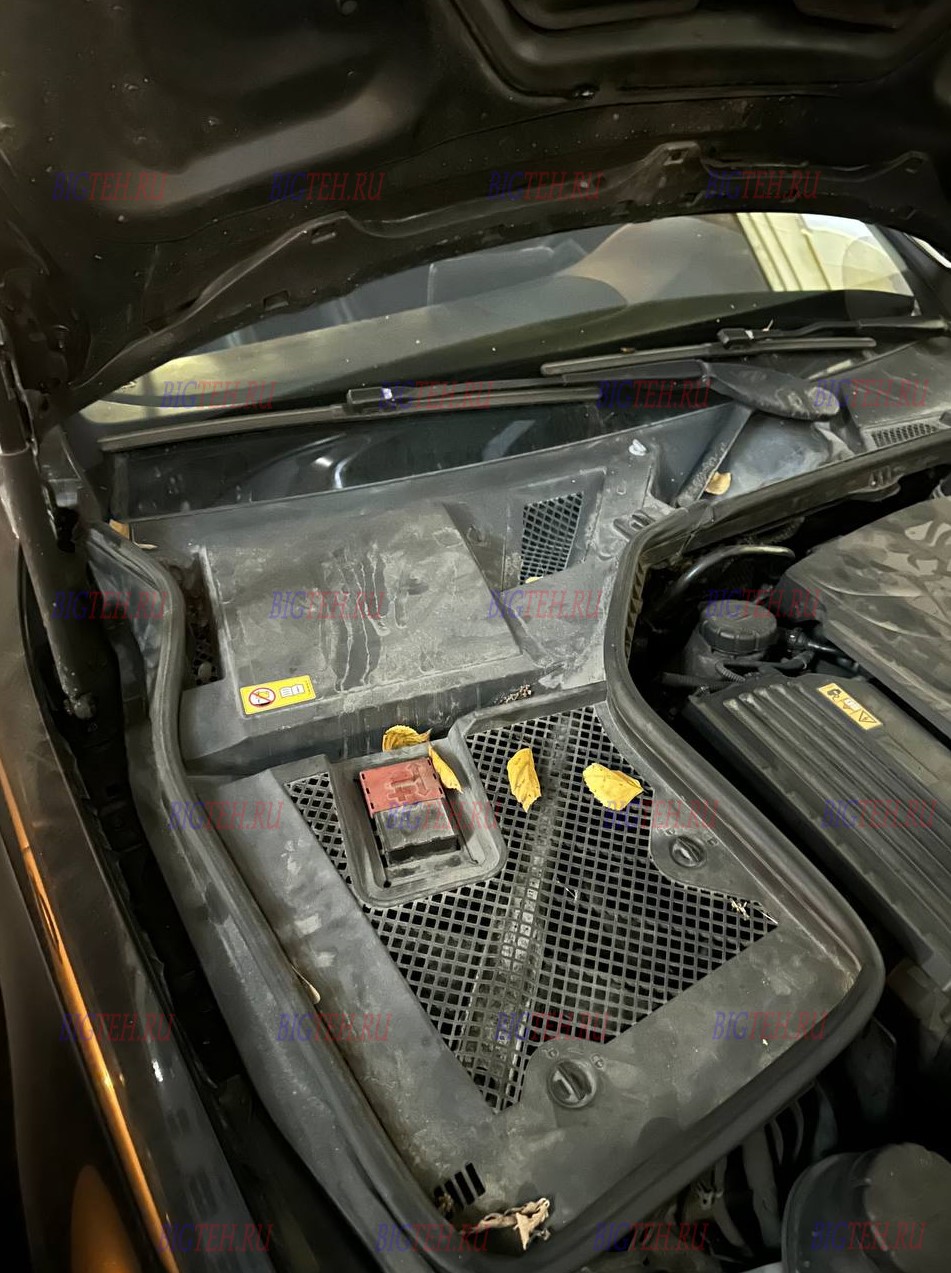

Первая и самая психологически сложная часть операции — снятие пластикового жабо с пассажирской стороны. Это длинная черная накладка, идущая вдоль нижней кромки лобового стекла. Начинаем с резинового уплотнителя: аккуратно, без рывков оттяните его от кромки жабо в районе правой стойки. Он снимается руками без инструмента. Затем вы увидите пластиковые клипсы-фиксаторы, крепящие жабо к рамке кузова. На рестайлинговом W204 их несколько: по краям и в центре. Используйте пластиковую лопатку: подденьте центральный штифт клипсы и вытащите его. После этого сама клипса легко выйдет из отверстия. Если клипсы «закисли» от грязи, обработайте их силиконовым спреем. Не применяйте грубую силу — пересохшие клипсы очень хрупкие, а их замена у дилера стоит неоправданных денег из-за оригинального номера.
Сняв крепеж, потяните правую часть жабо на себя и вверх, выводя ее из зацепления с лобовым стеклом. Возможно, потребуется отщелкнуть боковую пластиковую накладку у крыла. Отведите жабо в сторону, не снимая его полностью (можно подложить мягкую ткань, чтобы не поцарапать краску крыла). Перед вами откроется вид на пластиковый «бункер» с крышкой. Снимите эту защитную крышку — обычно она держится на защелках. Под ней вы обнаружите аккумулятор, блок предохранителей на плюсовой клемме и жгут проводов.
Демонтаж: битва с нижней планкой
Прежде чем хвататься за клеммы, оцените расположение силовых кабелей. На плюсовой клемме смонтирован массивный распределительный блок предохранителей (Prefuse Box). Его нужно аккуратно отсоединить. Открутите гайку (обычно на 13), фиксирующую силовой кабель, и снимите клемму с вывода. Следите, чтобы отходящие от блока провода не натягивались — они довольно жесткие и могут повредиться при резком перегибе. Минусовая клемма оснащена датчиком IBS (Intelligent Battery Sensor) — небольшим черным блоком, интегрированным в клемму. Обращайтесь с ним деликатно, не роняйте и не стучите по нему, этот датчик измеряет ток, напряжение и температуру батареи, и его замена выльется в круглую сумму.
Теперь ваша главная цель — нижняя крепежная планка. В W204 она реализована в виде стальной пластины с крюком, которая притягивает батарею за нижний выступ корпуса к посадочной площадке. Болт крепления обычно расположен с передней стороны аккумулятора, ближе к двигателю, и направлен вертикально вниз. Доступ к нему частично перекрыт жгутами проводов и стенкой бункера. Используйте длинный удлинитель с головкой на 10 (или 13, в зависимости от года сборки) и карданчик. Откручивайте болт не полностью: ослабьте его настолько, чтобы планка отошла от нижнего бортика батареи. Как только аккумулятор начинает шевелиться при покачивании, крепление отпущено.
Извлекайте старый AGM-аккумулятор вертикально вверх. Будьте готовы к тому, что он тяжелый — около 20 килограммов. Работайте двумя руками, удерживая батарею за ручку (если она сохранилась) или за дно корпуса. Поставьте старый аккумулятор на ровную поверхность: AGM-батареи герметичны, но при повреждении корпуса электролит все же может вытекать, хотя и в связанном виде.
Инспекция и очистка: что скрывает «бункер»
Посадочное место в W204 — это герметичная пластиковая ванна. За годы эксплуатации, особенно если дренажные отверстия жабо забивались листвой, там может скапливаться влага. Тщательно осмотрите нишу: там не должно быть воды, масла или следов электролита. При обнаружении влаги удалите ее абсорбирующей тряпкой и найдите причину — скорее всего, забит водосток под жабо. Проверьте состояние резиновых демпферов на дне ниши, они гасят вибрации. Если резина растрескалась, замените их — без них новый AGM будет испытывать лишние тряски, что хоть и не смертельно для технологии, но все же нежелательно.
Осмотрите силовые кабели. На W204 встречается проблема окисления плюсового провода в месте обжимки наконечника. Если заметили зеленый налет или почернение меди, зачистите соединение и обработайте токопроводящей смазкой. Осмотрите клемму IBS — на ней не должно быть трещин в пластике и следов коррозии в разъеме.

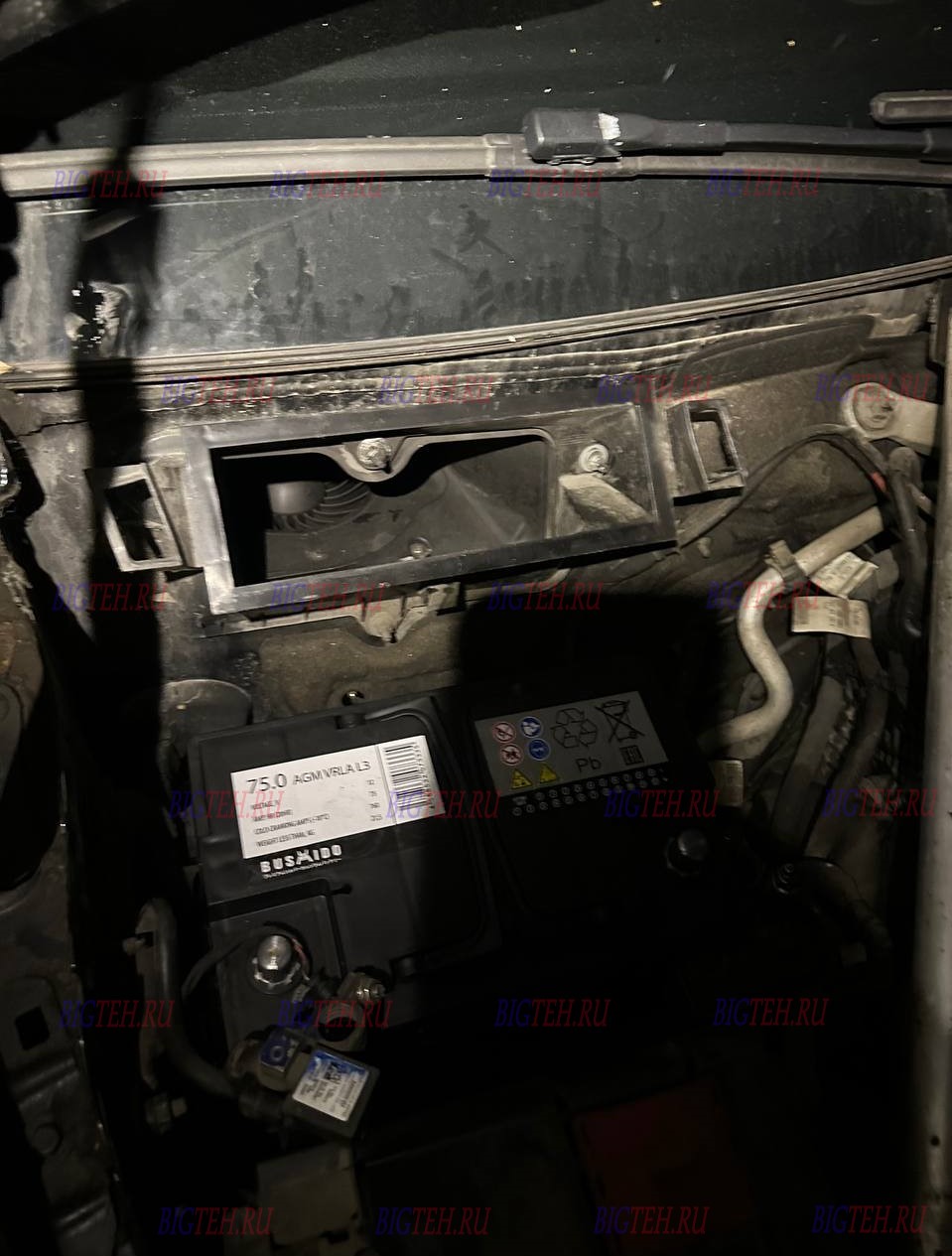

Установка нового AGM: по протоколу Штутгарта
Перед тем как опустить новый аккумулятор в нишу, убедитесь, что его характеристики полностью соответствуют спецификации W204. Емкость должна составлять 80-92 Ач, ток холодной прокрутки (CCA по EN) — не ниже 760-800 А. Для дизельных версий CDI требования по току еще выше. Проверьте, что на корпусе четко обозначена технология AGM. Некоторые производители (Varta, Bosch, Exide) маркируют такие батареи серебристым или темно-серым цветом корпуса.

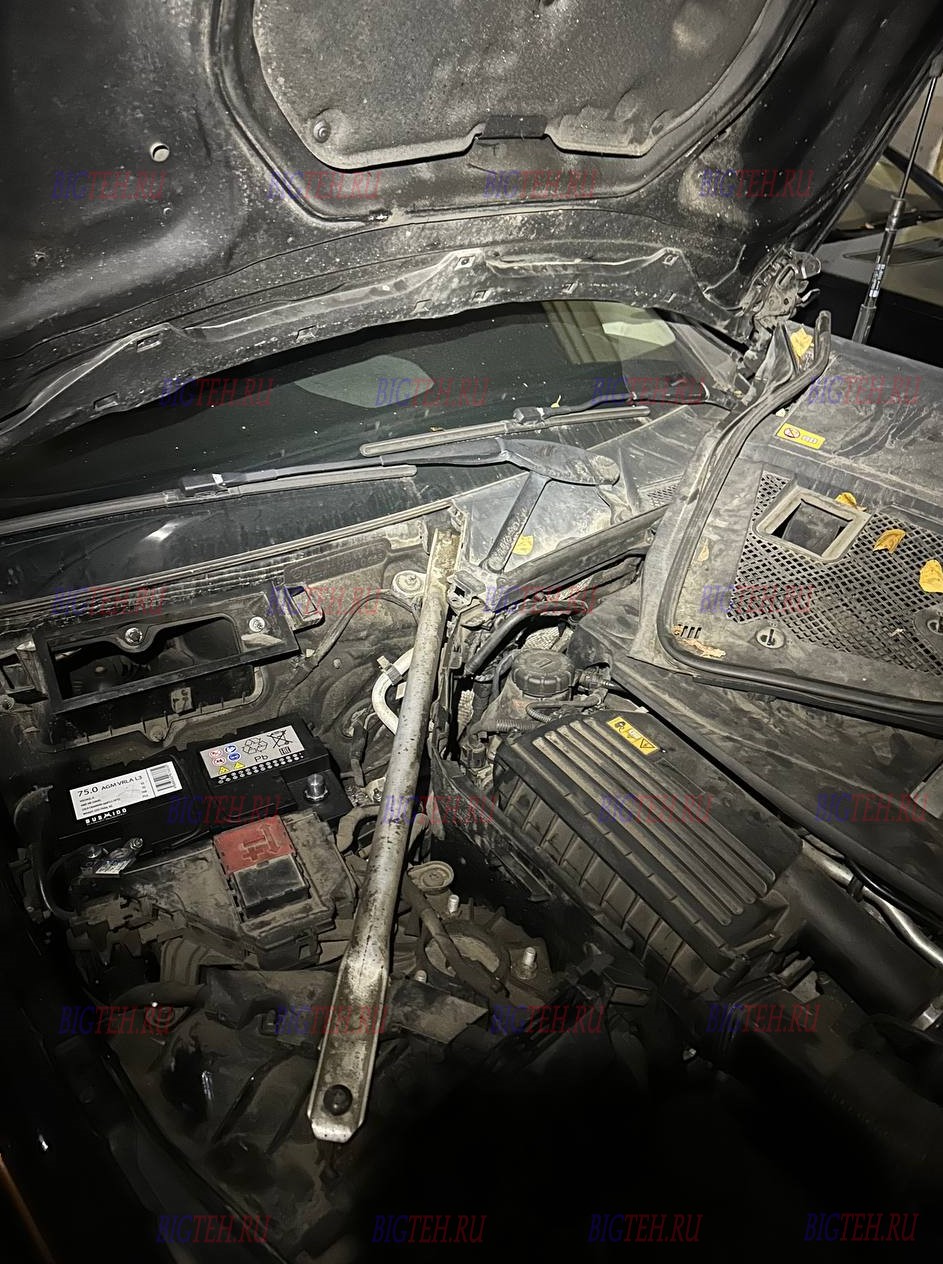

Установите аккумулятор в нишу, совместив нижний выступ корпуса с пазом прижимной планки. Начните затягивать болт нижнего крепления. Здесь очень важен момент затяжки. На W204 он составляет около 8-10 Нм, что в бытовом понимании означает «затянуто без фанатизма». Как только планка прижала батарею и корпус перестал смещаться при нажатии рукой — достаточно. Перетяжка болта чревата раздавливанием пластикового выступа на корпусе AGM-батареи, а её замена, как вы уже поняли, удовольствие не из дешевых.
Подключайте плюсовую клемму с блоком предохранителей. Убедитесь, что гайка затянута плотно, но без деформации резьбы. Плохой контакт в силовой цепи вызовет падение напряжения и нагрев, что приведет к ошибкам по питанию блоков SAM. Подсоедините минусовую клемму с датчиком IBS. Убедитесь, что разъем IBS плотно защелкнут — если датчик не будет опрашиваться блоком управления, система выдаст ошибку «Battery Sensor Fault».
Инициализация и прописка: обязательный цифровой ритуал
В отличие от бюджетных автомобилей, на Mercedes-Benz W204 простой заменой аккумулятора дело не заканчивается. Блок управления аккумуляторной батареей (BMS) хранит в памяти данные о характеристиках и возрасте предыдущей батареи. Если вы просто подключите новый AGM и поедете, генератор будет работать по старым алгоритмам, рассчитанным на изношенный аккумулятор, что сократит срок службы новой дорогостоящей батареи. В идеале требуется «прописать» аккумулятор через диагностический прибор (Star Diagnostic System, он же DAS, или мультимарочный Launch X431 с соответствующим софтом). В меню выбирается кузовной блок SAM, функция замены аккумулятора, где указывается ёмкость, технология (AGM) и серийный номер новой батареи. Система сбрасывает адаптации и начинает зарядку по новому профилю.
Если у вас нет доступа к дилерскому сканеру, существует «народный» метод частичной адаптации, который позволяет обнулить память системы без прописки. После установки новой батареи сядьте в машину, закройте все двери, включите зажигание (не заводя двигатель) и оставьте его в таком положении на ровно 30 минут. Затем выключите зажигание, выньте ключ и заблокируйте автомобиль с брелока. Отойдите на 10 метров и подождите еще 20 минут. За это время блок SAM обнаружит, что внутреннее сопротивление и напряжение покоя изменились, и начнет применять базовые заводские настройки для AGM. Это не заменит полноценной прописки, но значительно лучше, чем полное отсутствие адаптации.
Пост-установочные процедуры: наводим порядок
После подачи питания на W204 проверьте работу всех систем. Запустите двигатель и убедитесь, что на приборной панели не горят «гирлянды» предупреждений. Чаще всего после замены могут высветиться ошибки ESP, системы помощи при трогании на подъеме или датчиков давления в шинах. Это нормально. Для адаптации ESP выверните руль до упора влево, затем до упора вправо, и проедьте несколько метров по прямой — система переобучится. Проверьте работу стеклоподъемников, люка и сидений с памятью — возможно, потребуется заново обучить крайние положения, зажав кнопки подъема/опускания на несколько секунд в конечных точках. Настройте часы и дату в системе COMAND.
Убедитесь, что дренажные каналы жабо чисты, и соберите пластик обратно в порядке, обратном разборке. Клипсы жабо при установке должны войти с характерным щелчком. Резиновый уплотнитель усаживается на место легким постукиванием ладонью. Проверьте, чтобы капот закрывался без задевания за пластик — неправильно установленное жабо может треснуть при первом же закрытии капота.
Практические советы по продлению жизни AGM
Аккумулятор AGM в W204 требует особого ухода, даже будучи герметичным. Раз в полгода проверяйте клеммы на предмет окисления и подтягивайте их динамометрическим ключом. Помните, что интеллектуальная система зарядки Мерседеса при движении по трассе может поднимать напряжение до 15 В для ускоренного восстановления емкости — это норма для AGM, не пугайтесь. Если машина надолго встает на стоянку, используйте поддерживающее зарядное устройство с функцией AGM (например, CTEK MXS 5.0), подключив его через подкапотные клеммы «+» и «массу», не снимая крышку с самой батареи. Это сохранит ее ресурс в холодное время года.
Никогда не «прикуривайте» другую машину от W204 при заведенном двигателе — генератор и блок IBS не рассчитаны на скачок тока, возникающий при подключении полностью разряженного аккумулятора-донора. Если возникла необходимость помочь соседу, делайте это только при заглушенном двигателе и с соблюдением полярности.
Замена аккумулятора на Mercedes-Benz C-Class W204 рестайлинг — это больше, чем просто техническая операция. Это акт коммуникации с автомобилем, диалог, в котором вы показываете уважение к сложнейшей инженерной мысли Штутгарта. Спрятанный под жабо, прижатый нижней планкой, требующий AGM-технологии и цифровой прописки, этот аккумулятор словно говорит владельцу: «Я стою своих денег, но только если ты знаешь, как со мной обращаться». И когда после правильной замены, в морозное утро, двигатель M271 или OM651 просыпается с пол-оборота, а COMAND приветствует вас знакомой мелодией, вы осознаете: ритуал выполнен безупречно.
