Замена аккумулятора на Toyota C-HR I (2016-2019)

Футуристичный самурай

Когда концепт-кар вырвался на дороги: феномен Toyota C-HR

История Toyota C-HR — это один из тех редких случаев, когда серийный автомобиль практически без изменений повторил смелый дизайн концепта. Премьера прототипа состоялась на Парижском автосалоне 2014 года, и публика замерла: неужели консервативная Toyota, десятилетиями выпускавшая пусть и надёжные, но визуально пресные автомобили, решится поставить на конвейер нечто настолько авангардное? Ответ пришёл в 2016 году — серийный C-HR (аббревиатура расшифровывается как Coupe High Rider) вышел на рынок практически в том же обличье, что и шоу-кар. За дизайн отвечала команда под руководством Хироюки Обаты, и им удалось невозможное: создать кроссовер с силуэтом спортивного купе, рублеными гранями, спрятанными задними ручками дверей и оптикой, которая словно вытесана из цельного кристалла. Автомобиль выглядит как гаджет, как нечто из ближайшего будущего, случайно залетевшее в наше время.

Техническая начинка не уступает внешности. C-HR построен на модульной платформе TNGA-C, той самой, что лежит в основе Corolla и Prius. Низкий центр тяжести, многорычажная задняя подвеска и жёсткий на кручение кузов — всё это дарит кроссоверу совершенно неожиданную для сегмента управляемость. Под капотом в версии для российского рынка обосновался бензиновый турбомотор 1.2T (8NR-FTS) с непосредственным впрыском, либо атмосферный 2.0 (3ZR-FAE) — оба в паре с вариатором. Однако вся эта футуристичная техника критически зависит от стабильного напряжения бортовой сети. И когда штатный аккумулятор начинает сдавать, C-HR предупреждает об этом деликатно, но настойчиво: сначала появляется задумчивость мультимедийной системы Touch 2, затем начинает подмигивать подсветка приборов, а в морозное утро стартер и вовсе отказывается бодро крутить коленвал.

Европейский стандарт в японском автомобиле: почему 278 мм, а не D23

Toyota C-HR стала одной из первых моделей марки, где под капотом поселился аккумулятор, соответствующий не японскому стандарту JIS, а европейскому DIN. Это важнейший нюанс, незнание которого приводит к досадным ошибкам при покупке. Если на Corolla или RAV4 предыдущих поколений стояли высокие и узкие батареи серии D (высотой 225 мм), то C-HR использует совершенно другой типоразмер: 278 х 175 х 190 мм.

Длина 278 мм, ширина 175 мм, высота 190 мм — это классический европейский формат, знакомый владельцам автомобилей концерна VAG и многих других марок. Ключевой параметр здесь — высота 190 мм. Посадочное место в моторном отсеке C-HR спроектировано именно под эту высоту, а фиксация осуществляется нижней прижимной планкой, зажимающей аккумулятор за выступ на днище корпуса. Если вы попытаетесь установить «японскую» батарею высотой 225 мм, она просто не войдёт в нишу — капот не закроется, либо, что гораздо опаснее, металлическая панель капота ляжет прямо на клеммы и замкнёт их. Если же поставить низкую батарею (175 мм), нижняя планка не дотянется до юбки днища, и аккумулятор будет свободно мигрировать по нише.

Полярность: обратная. Стоим лицом к радиаторной решётке: плюс слева, минус справа. Европейский стандарт, ничего экзотического. Проводка на C-HR имеет минимальные допуски по длине, поэтому перепутать полярность и натянуть клеммы наоборот не получится без откровенного вандализма.

Технология: C-HR с турбомотором 1.2T оснащается системой «Старт-Стоп», поэтому производитель рекомендует использовать батареи EFB (Enhanced Flooded Battery) или AGM. На практике многие владельцы успешно эксплуатируют и качественные кальциевые (Ca/Ca) аккумуляторы, если система «Старт-Стоп» отключена или используется редко. Однако для максимального ресурса и корректной работы всех систем лучше придерживаться заводской спецификации.

Электрические параметры: ёмкость 65–70 Ач, пусковой ток (CCA) от 600 А по EN. Для бензинового турбомотора 1.2 или атмосферного 2.0 этого достаточно.
Рекомендованные бренды: оригинальная Toyota (поставщик Panasonic или GS-Battery), Varta Blue Dynamic EFB, Bosch S4/S5, Exide Premium, Banner Power Bull.

Анатомия посадочного места: нижний захват и пластиковая ниша

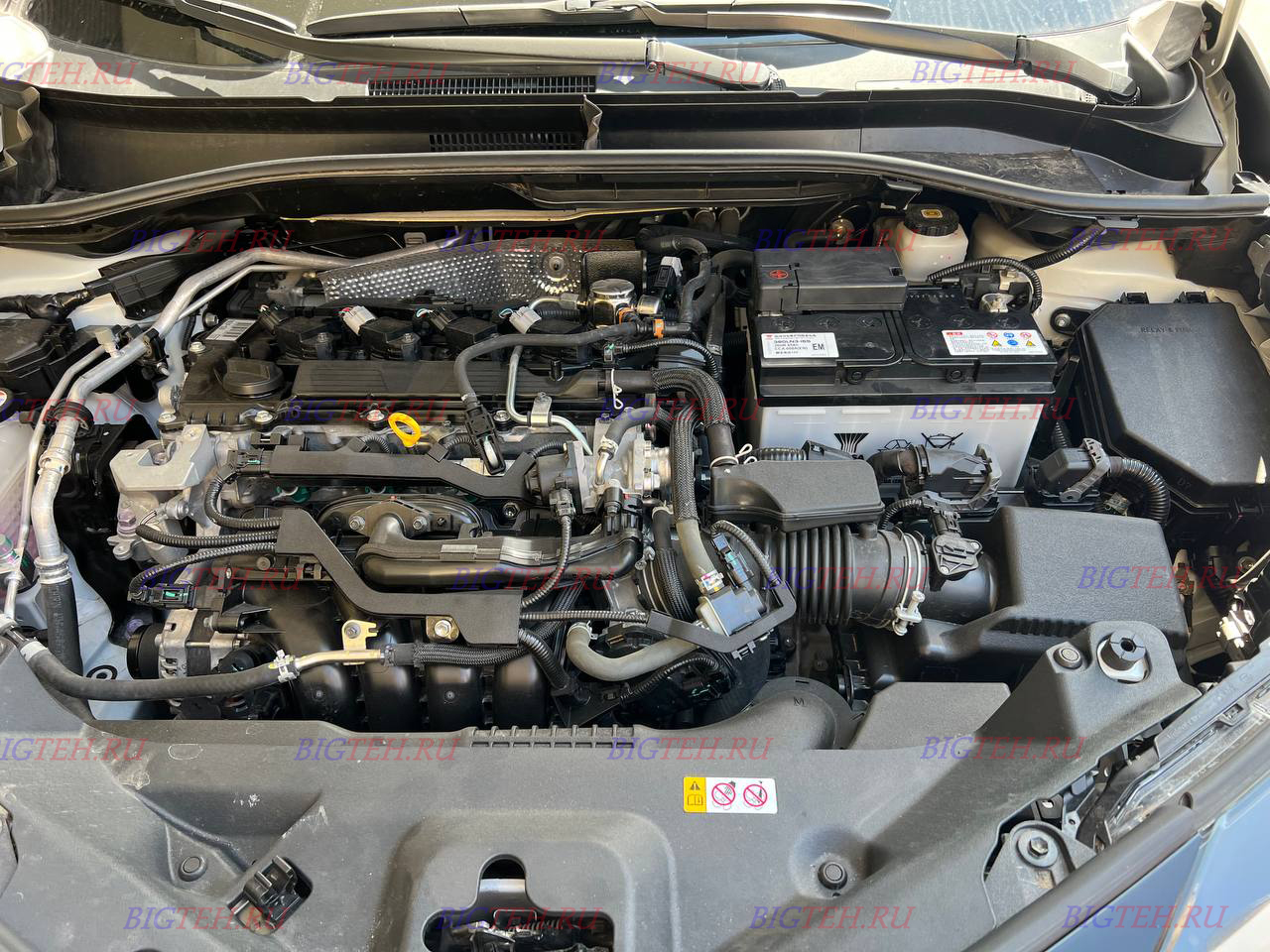

Аккумулятор на C-HR находится в левой передней части моторного отсека, за фарой. Он утоплен в пластиковый поддон с направляющими. Сверху батарею может частично прикрывать пластиковый декоративный кожух и патрубок воздушного фильтра — их придётся снять или отвести в сторону, чтобы обеспечить удобный доступ. Фиксация реализована через нижнюю металлическую планку, которая откидывается вперёд и зажимает юбку днища аккумулятора. Болт планки обычно находится спереди, в промежутке между батареей и радиатором — для его откручивания понадобится головка на 12 мм с удлинителем.

Подготовка: цифровая вежливость с японским акцентом

Несмотря на футуристичный облик, C-HR не требует такой сложной регистрации батареи, как европейские премиум-бренды. Блок управления энергией самостоятельно определит новую батарею после нескольких циклов заряда-разряда. Однако элементарные меры предосторожности перед обесточиванием соблюсти необходимо.

1. Паркуем машину на ровной площадке. Глушим двигатель, ключ-брелок уносим на расстояние не менее 5 метров.

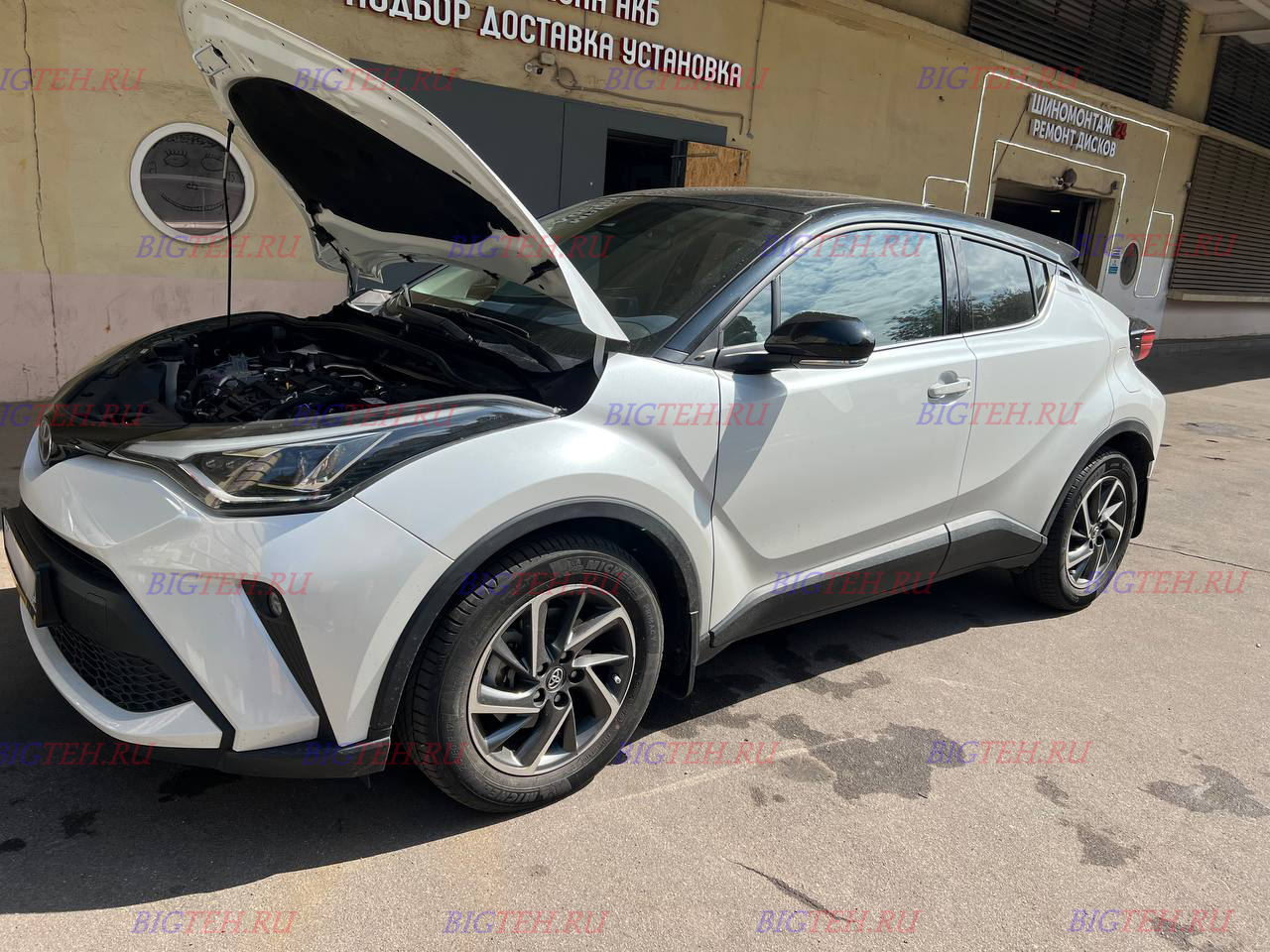

2. Открываем капот и фиксируем упором.
3. Опускаем водительское стекло. Страховка от случайной блокировки ЦЗ: после сброса питания центральный замок может «дёрнуться», и если ключ остался в салоне, открытое окно станет спасительным лазом.
4. Выключаем всё электрооборудование: климат-контроль, свет фар (из положения Auto в OFF), мультимедиа. Ждём 15–20 минут. За это время блоки управления уйдут в спящий режим, а CAN-шина опустеет.

Демонтаж: пошаговое освобождение

Шаг 1. Обеспечиваем доступ. Если над аккумулятором нависает пластиковый кожух двигателя или патрубок воздушного фильтра — снимаем их. Кожух дёргается вверх, патрубок отстёгивается после ослабления хомута. Это освободит пространство для рук и инструмента.

Шаг 2. Снимаем минусовую клемму. Ключ на 10 мм. Первой всегда отключается «масса». Ослабляем гайку, стягиваем клемму с вывода, отводим провод в сторону крыла и надёжно фиксируем. На минусовом проводе может быть установлен датчик тока — небольшая чёрная коробочка. Обращаемся с ней аккуратно, не дёргаем и не пытаемся отсоединить разъём.

Шаг 3. Снимаем плюсовую клемму. Откидываем красный изолятор, ослабляем гайку, снимаем клемму и укладываем провод на пластиковый блок предохранителей. Убеждаемся, что металлический наконечник не касается кузова.

Шаг 4. Нижняя прижимная планка. Спереди, в узком промежутке между корпусом батареи и площадкой, нащупываем болт металлической скобы. Головка обычно на 12 мм. Здесь пригодится удлинитель с карданчиком. Откручиваем не до конца — только ослабляем, чтобы планка откинулась вперёд и освободила юбку днища.

Шаг 5. Извлечение. Аккумулятор весит около 17–18 килограммов. Используем штатную ручку, тянем вертикально вверх. Вокруг — пластик и жгуты проводки, поэтому без резких движений.

Шаг 6. Ревизия ниши. Пластиковый поддон нужно тщательно очистить от грязи, песка и солевых отложений. Если на дне вода — прочистите дренажные отверстия. Промойте поддон слабым содовым раствором, насухо вытрите. Осмотрите прижимную планку — при наличии ржавчины зачистите и смажьте.

Установка новой батареи: точность и аккуратность

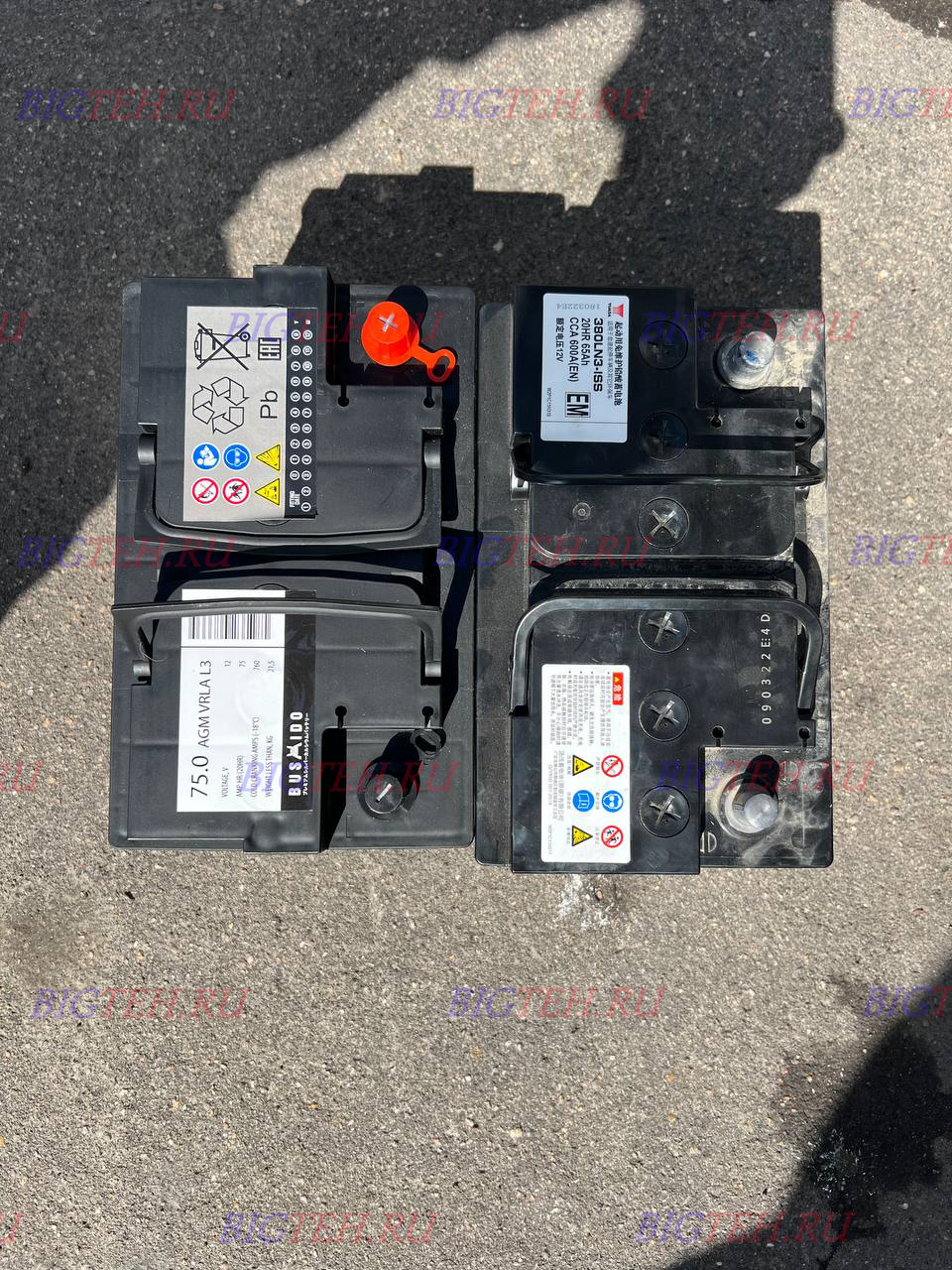

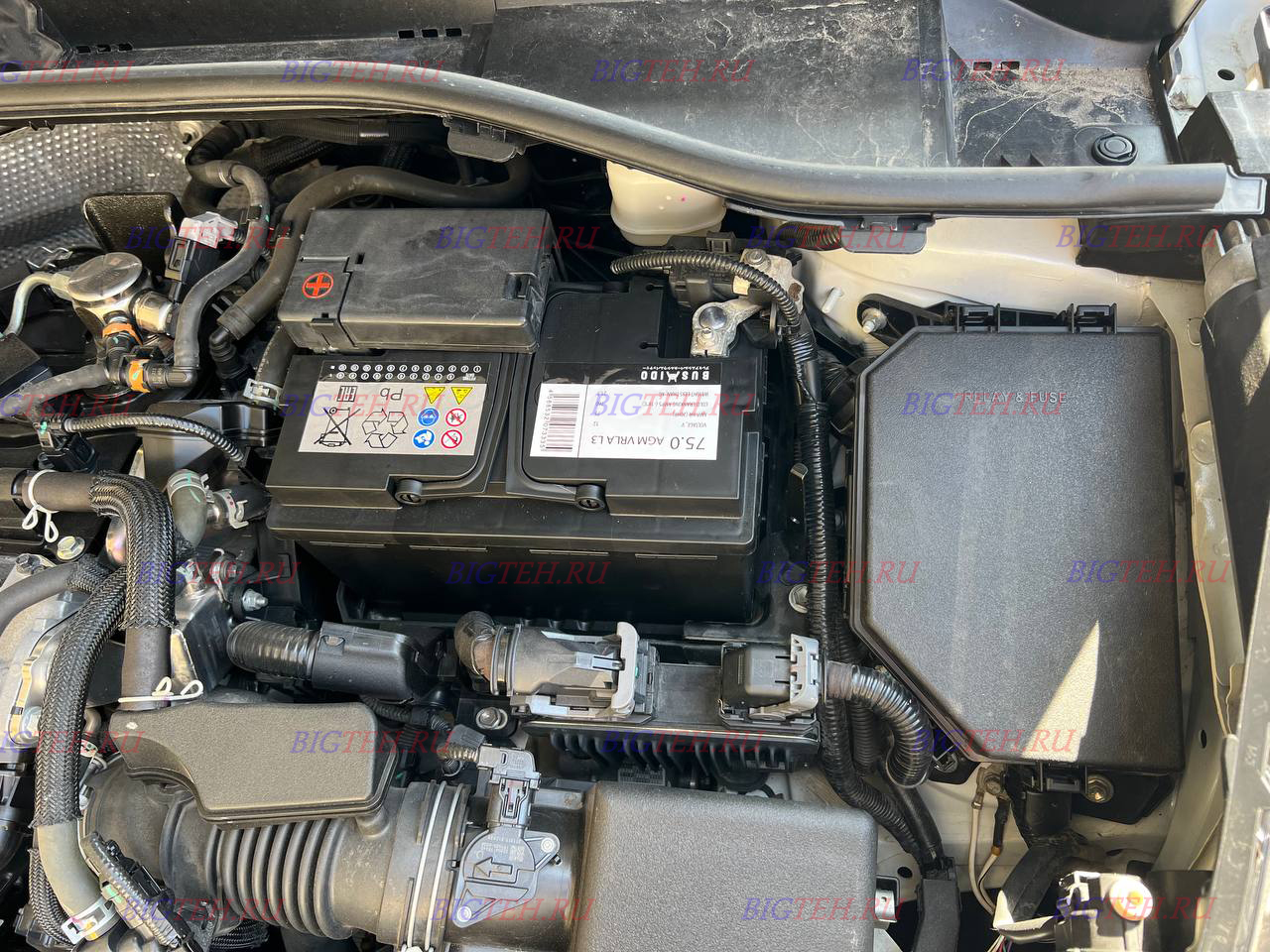

Опускаем новый аккумулятор 278х175х190 в нишу. Контролируем, чтобы юбка днища зашла за направляющие площадки. Батарея должна встать ровно, без качаний.

Поднимаем прижимную планку, заводим за выступ днища, закручиваем болт. Усилие затяжки — умеренное. Как только корпус перестал шататься от руки — достаточно. Перетяжка сломает пластиковый буртик на корпусе.

Клеммы: сначала плюс, затем минус. Контакты зачищаем, затягиваем, покрываем защитной смазкой.

Первый запуск: что скажет панель приборов

Садимся в машину, нажимаем кнопку Start/Stop дважды (без педали тормоза) — зажигание включено. Ждём 10 секунд, выключаем, затем заводим двигатель. На приборной панели могут загореться индикаторы ABS, EPS и TPMS. Это норма — сбросились калибровки датчиков.

Выполняем ритуал: руль до упора влево, до упора вправо, вернуть в центр. Индикаторы гаснут. Если лампа давления в шинах (TPMS) продолжает гореть — сбросьте её кнопкой под панелью слева от руля (удерживать до мигания).

Система «Старт-Стоп» может не активироваться сразу — блок управления должен оценить состояние новой батареи. Обычно после 20–30 минут езды всё приходит в норму.

Восстановление настроек:

• Стеклоподъёмники: цикл «вниз-вверх с удержанием 3 секунды».
• Часы: синхронизируются по GPS, но иногда нужно подтвердить часовой пояс в меню.
• Адаптация вариатора: первые 50–70 км возможны лёгкие изменения в поведении — это блок TCU переобучается. Ездите плавно.

Советы по эксплуатации

1. Зарядка. Используйте ЗУ с режимом EFB/AGM. Минус зарядника подключайте к массе кузова, а не к клемме — так ток пройдёт через датчик.
2. Зимний пуск. Перед запуском в мороз включите на 15 секунд дальний свет для разогрева электролита.
3. Контроль. Раз в сезон проверяйте затяжку болта прижимной планки — вибрации турбомотора постепенно ослабляют крепёж.

Замена аккумулятора на Toyota C-HR — это операция, которая ломает стереотип о «всех тойотах с японскими батареями». Европейский типоразмер 278х175х190, обратная полярность и нижняя планка — три параметра, которые нужно запомнить. Всё остальное — дело техники, аккуратности и получаса свободного времени. А наградой станет уверенный пуск футуристичного кроссовера и безупречная работа всех его многочисленных электронных систем.
