Замена аккумулятора на Toyota RAV4 IV бензин 2.0 (2012-2015)

Четвёртый RAV4: когда практичность встречается с дерзким дизайном

Премьера Toyota RAV4 в кузове XA40, относящегося к четвёртому поколению, состоялась на автомобильной выставке в Лос-Анджелесе в конце 2012 года. В Россию новинка приехала чуть позже — в начале 2013-го. Эта версия стала настоящим переворотом для модели: японские стилисты полностью пересмотрели концепцию дизайна, заменив прежние плавные и слегка «размытые» линии на угловатую, хищную внешность с резкими гранями и агрессивным взглядом фар. Для нашей страны базовые модификации оснастили 2,0-литровым бензиновым атмосферником 3ZR-FE (146 л.с.), который заслужил славу эталонно надёжного мотора в своём сегменте. В качестве трансмиссий предлагались шестиступенчатая «механика» либо вариатор Multidrive S, а выбор был между передним и полным приводом (с электромагнитной муфтой на задней оси).

Дорестайлинговую версию выпускали с 2012 по 2015 год, затем кроссовер пережил плановый рестайлинг, который слегка подправил внешность и расширил список опций. На вторичном рынке сегодня главенствуют именно ранние образцы XA40, которые ценят за удачное сочетание надёжности, ликвидности и невысокой стоимости обслуживания. В отличие от многих соперников, RAV4 в четвёртом поколении не лишился полноценной запаски на пятой двери, а его интерьер по простору не уступает машинам более высокого класса. Неудивительно, что этот автомобиль по сей день остаётся одним из мировых лидеров по продажам среди компактных кроссоверов.

Технические требования к аккумулятору: выбираем с умом

Подбор батареи для RAV4 XA40 — задача нехитрая, но требующая точности. Неправильно выбранный корпус может не зафиксироваться штатной планкой, а ошибка с полярностью не позволит надеть клеммы. Зафиксируем ключевые параметры:

• Габариты корпуса: необходим типоразмер 232-238 × 173 × 220-225 мм. Это так называемый азиатский стандарт, маркируемый как D23 или 75D23L. Обратите внимание на высоту: в отличие от европейских аккумуляторов высотой 190 мм, здесь требуется более высокий корпус, иначе верхняя прижимная планка попросту не достанет до поверхности батареи и не сможет её зафиксировать.
• Полярность: обратная (L — Left). При взгляде на корпус со стороны этикеток плюсовая клемма находится справа. Это стандарт для Toyota и большинства японских автомобилей.
• Технология изготовления: кальциевая (Ca/Ca). Такие аккумуляторы практически не теряют воду при эксплуатации, не требуют обслуживания и обладают низким током саморазряда. Это оптимальный выбор для надёжного японского мотора, который не предъявляет экзотических требований к источнику питания.
• Ёмкость и пусковой ток: штатно устанавливаются батареи ёмкостью 60-70 А·ч с пусковым током не ниже 520-580 А по стандарту EN. Для двухлитрового мотора 3ZR-FE этого запаса достаточно, чтобы уверенно запускаться даже в сильные морозы. Если автомобиль эксплуатируется в северных регионах, имеет смысл поискать модель с током холодной прокрутки 620-650 А.
• Тип крепления: верхняя прижимная планка. Аккумулятор фиксируется металлической скобой, которая ложится сверху на корпус и притягивается двумя гайками к шпилькам, уходящим вниз к посадочной площадке. Нижний выступ корпуса батареи также участвует в фиксации, предотвращая смещения.

Среди рекомендуемых брендов, хорошо зарекомендовавших себя на Toyota, стоит выделить Panasonic, Furukawa, Hitachi, а также европейские Varta, Bosch и Topla. Оригинальные аккумуляторы Toyota поставляются под собственным брендом, но изготавливаются на мощностях тех же японских производителей.

Пошаговая инструкция: меняем батарею на RAV4 XA40

Что понадобится из инструментов

• Ключ на 10 мм — для клеммных гаек
• Ключ или головка на 12 мм — для гаек прижимной планки
• Удлинитель для головки — шпильки планки длинные, обычным ключом подлезать неудобно
• Щётка по металлу или мелкая наждачная бумага — для очистки клеммных наконечников
• Ветошь и защитные перчатки

Порядок выполнения работ

1. Подготовка автомобиля

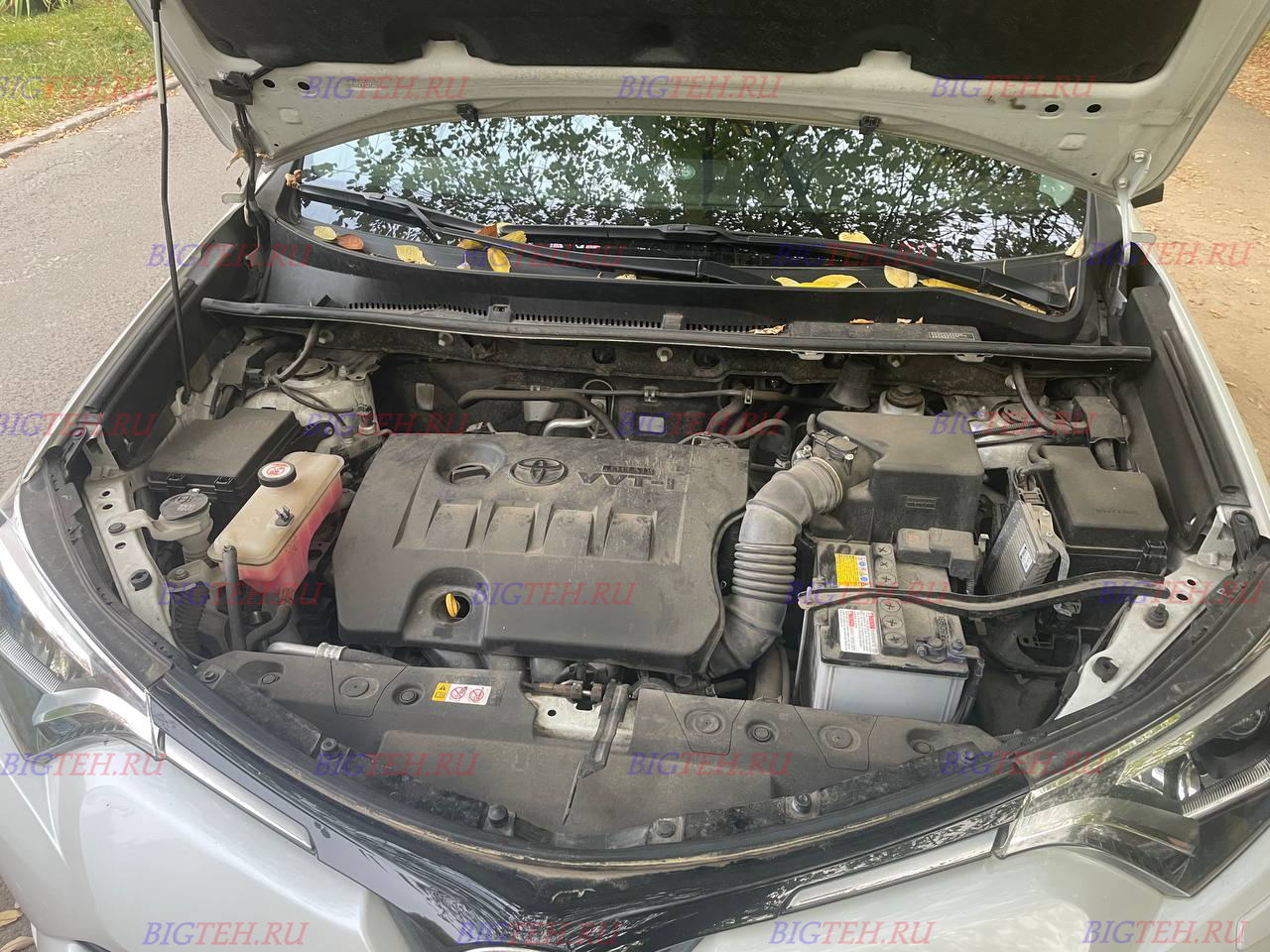

Полностью заглушите двигатель и извлеките ключ из замка зажигания. Откройте капот и надёжно зафиксируйте его упорной штангой. Аккумулятор расположен в левой части моторного отсека по ходу движения автомобиля, сразу за фарой. Доступ к нему свободный — никакие дополнительные элементы демонтировать не требуется, что выгодно отличает RAV4 от многих других современных кроссоверов.

2. Отключение клемм
Наденьте защитные перчатки. Неукоснительно соблюдайте правило: первой всегда отключается минусовая клемма. Ослабьте гайку на 10 мм, снимите чёрный провод с отрицательного вывода и отведите его в сторону, исключив случайное соприкосновение с металлом. Затем откиньте пластиковую защитную крышку на плюсовой клемме, ослабьте гайку и снимите положительный провод. Обратите внимание: при отключении питания сбросятся настройки часов, аудиосистемы, а также адаптации вариатора и стеклоподъёмников — это нормальное явление, всё восстанавливается после обратного подключения.

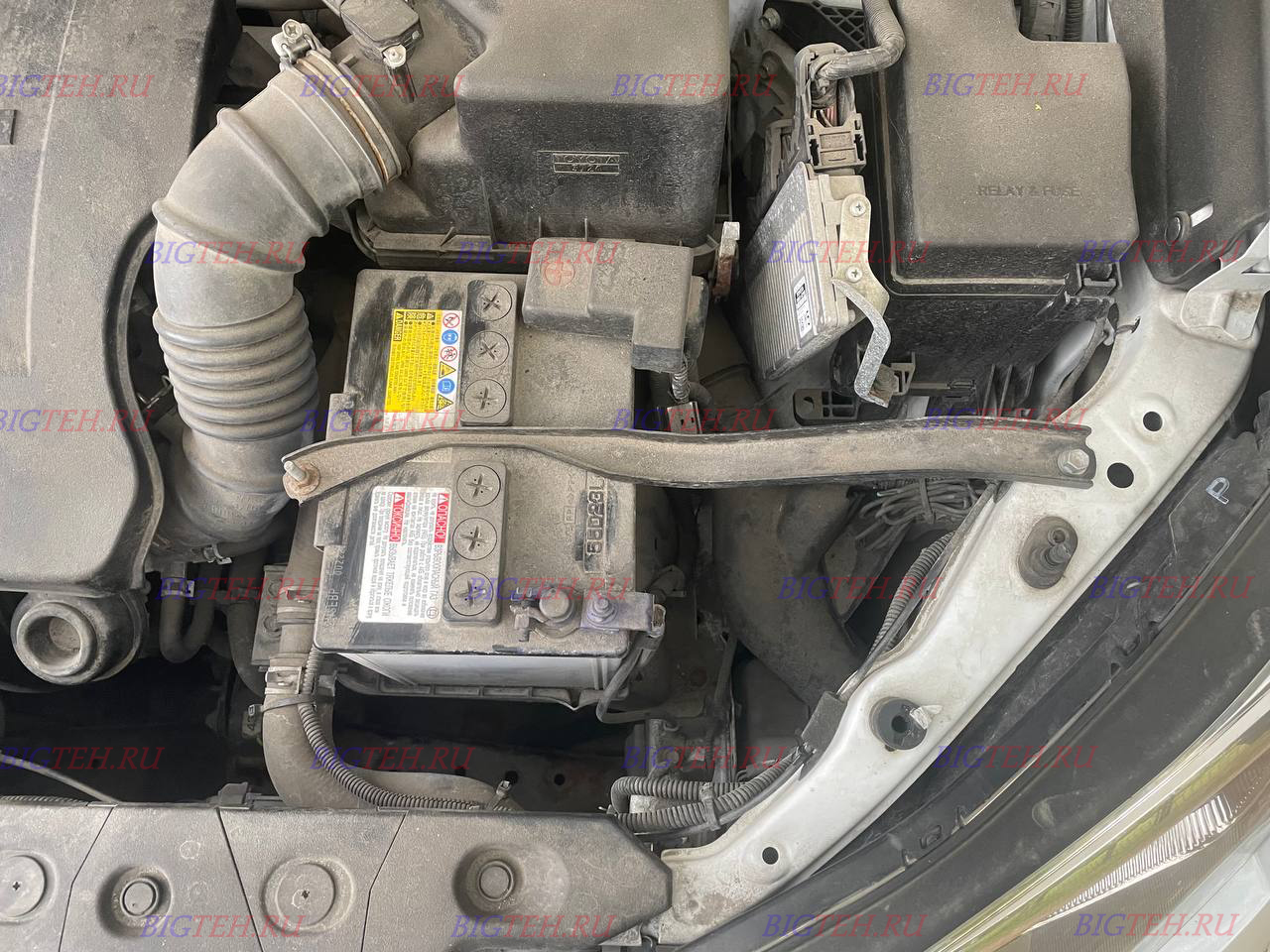

3. Демонтаж верхней прижимной планки
На корпусе аккумулятора вы увидите металлическую скобу, которая пересекает его сверху. По краям этой скобы находятся две гайки на 12 мм, накрученные на длинные вертикальные шпильки. Используя головку с удлинителем, открутите обе гайки и снимите планку. Если резьба прикипела — обработайте её проникающей смазкой и подождите пару минут.

4. Извлечение старой батареи
Аккумулятор весит около 15-17 килограммов. Возьмитесь за штатные ручки (если они предусмотрены конструкцией) или за рёбра корпуса и аккуратно извлеките батарею вертикально вверх. Старайтесь держать корпус ровно, не наклоняя, чтобы избежать пролива электролита на детали подкапотного пространства.

5. Подготовка посадочного места
Пока ниша свободна, самое время навести порядок. Удалите скопившуюся пыль, песок и дорожную грязь. Внимательно осмотрите клеммные наконечники силовых проводов. Если на них заметен белый, серый или зеленоватый налёт окислов — тщательно зачистите внутренние контактные поверхности металлической щёткой до чистого металла. Плохой контакт на клеммах — одна из самых частых причин, по которым даже новый аккумулятор не обеспечивает должного пускового тока.

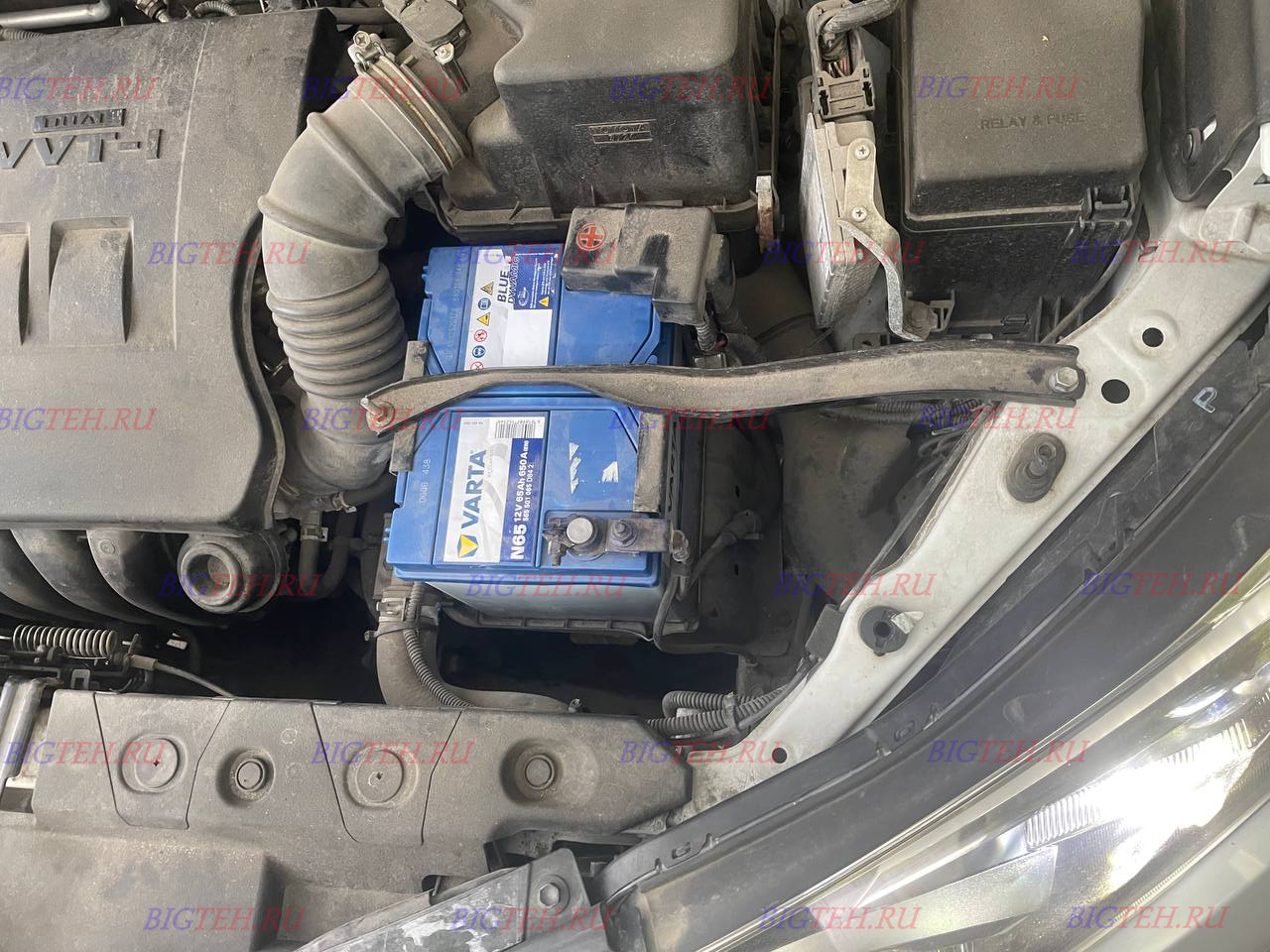

6. Установка нового аккумулятора
Перед монтажом убедитесь, что полярность новой батареи соответствует требуемой (обратная, плюс справа). Опустите АКБ на посадочную площадку, совместив нижний выступ корпуса с ответным пазом в основании. Установите верхнюю прижимную планку на место, наживите гайки на шпильки и затяните их равномерно, без чрезмерных усилий. Планка должна плотно прижимать корпус, исключая любые смещения при движении по неровностям, но не деформировать пластик.

7. Подключение клемм
Порядок подключения строго обратный отключению: сначала плюсовая клемма, затем минусовая. Наденьте положительный наконечник на вывод, затяните гайку ключом на 10 мм и защёлкните защитную крышку. Затем подключите минусовой провод и также надёжно затяните. Проверьте рукой — оба наконечника должны сидеть плотно, без люфта и прокручивания.

8. Восстановление настроек и адаптаций
Запустите двигатель, чтобы убедиться в уверенной работе стартера — двухлитровый мотор должен схватываться бодро и без задержек. После этого выполните стандартные процедуры:

• Выставьте текущее время и дату на дисплее приборной панели и мультимедийной системы.
• Если штатная магнитола запросила код разблокировки — введите его (код обычно указан в сервисной книжке, на отдельной пластиковой карточке или на наклейке в бардачке).
• Адаптируйте стеклоподъёмники с автоматическим режимом: полностью опустите стекло и удерживайте кнопку в положении «вниз» 2-3 секунды, затем поднимите до упора и удерживайте кнопку «вверх» ещё 2-3 секунды до характерного щелчка или прекращения мигания индикатора на клавише. Повторите для каждого стекла.
• Если автомобиль оснащён вариатором — не пугайтесь, что в первые километры движения коробка может переключать передачи не совсем плавно. Электронный блок управления постепенно восстановит адаптивные настройки под вашу манеру езды в течение нескольких поездок.

Как продлить жизнь новому аккумулятору

Чтобы кальциевая батарея на RAV4 отработала положенные ей 4-5 лет, а не сдалась через две зимы, соблюдайте несколько простых рекомендаций. Во-первых, периодически проверяйте чистоту и затяжку клемм — вибрации от двигателя и дорожного покрытия со временем ослабляют контакт, а окислы создают дополнительное сопротивление. Во-вторых, не злоупотребляйте работой электроприборов при заглушенном моторе: длительное прослушивание музыки или работающий обогрев при выключенном двигателе быстро разряжают батарею, а глубокие разряды для кальциевых АКБ губительны. В-третьих, если автомобиль подолгу стоит без движения (более двух недель), либо отключайте минусовую клемму, либо используйте зарядное устройство с функцией поддержания заряда. И наконец, раз в сезон, особенно перед наступлением холодов, проверяйте напряжение в бортовой сети и при необходимости подзаряжайте батарею стационарным зарядным устройством — это займёт несколько часов, но может избавить от неприятного сюрприза морозным утром.
