Замена аккумулятора на Toyota RAV4 3 бензин 2.0 (152/158 л.с.) 2005-2010
Японская классика: самостоятельная замена аккумулятора на Toyota RAV4 III (XA30) 2.0 бензин без ошибок и лишних трат
Toyota RAV4 третьего поколения с заводским индексом XA30 — это автомобиль, который не нуждается в представлении. Когда в 2005 году на Франкфуртском автосалоне японцы показали эту машину, мир увидел не просто эволюцию популярного кроссовера, а совершенно новую философию. Дизайнеры под руководством Масааки Ямамото отказались от угловатых форм предшественника, сделав ставку на плавные, обтекаемые линии кузова, которые визуально одновременно уменьшали и увеличивали автомобиль. Задняя дверь лишилась запасного колеса — оно переехало под пол багажника, что для многих стало шоком, но значительно улучшило обзорность. В техническом плане RAV4 III совершил революцию: инженеры во главе с Кадзухиро Кобаяси внедрили новую систему полного привода с электронно-управляемой муфтой, активный дифференциал на передней оси и целую россыпь электронных ассистентов, ранее доступных только на премиальных седанах.
Большинство RAV4 третьего поколения, колесящих по нашим дорогам, оснащены двухлитровым атмосферником 1AZ-FE. В зависимости от прошивки и года сборки он выдает либо 152, либо 158 "лошадей". Этот мотор принадлежит к знаменитой серии AZ, и его конструкция — настоящий гимн инженерной прагматичности: алюминиевый блок для снижения веса, чугунные гильзы внутрь него для ресурса, цепь в приводе ГРМ, про которую можно забыть на сотни тысяч километров, и фирменная муфта VVT-i на впуске. Мотор заслужил славу миллионника — в умелых руках он без вскрытия пробегает 350-400 тысяч, а то и заметно больше. Но имеется у него одна слабость, вылезающая наружу при севшем аккумуляторе. Блок управления настолько трепетно относится к уровню напряжения при старте, что даже незначительная просадка сбивает ему все расчеты по углу опережения зажигания и ширине импульса форсунок. Отсюда и вялое схватывание, и пляшущая стрелка тахометра на холодную, и перерасход бензина во время прогревочных оборотов. Поэтому замена батареи здесь — не дежурный визит в гараж, а вопрос здоровья силового агрегата.
Что за зверь этот D23L и с чем его едят
Начнем с расшифровки маркировки. Типоразмер D23L, прописанный для RAV4 третьего поколения, — это классический азиатский стандарт. Буква D обозначает ширину корпуса 173 миллиметра. Цифры 23 — длину в сантиметрах, то есть 232 мм. Литера L — это указание на обратную полярность (от английского Left — плюс слева, если смотреть на батарею со стороны клемм). Высота корпуса — 225 мм, стандартная для японских машин того времени.
Почему нельзя взять любой другой аккумулятор, который "примерно подходит"? Пластиковый поддон на RAV4 III отлит именно под габариты D23. Батарея европейского типоразмера L2 длиной 242 мм окажется на сантиметр длиннее и просто не сядет в посадочное место — упрется в бортик. Более короткая батарея (например, B19) будет болтаться и не зафиксируется верхней прижимной планкой. Высота тоже важна: низкопрофильные АКБ на 190 мм здесь ставить не стоит, потому что штатная верхняя скоба проектировалась под 225-миллиметровый корпус, и с низкой батареей она не обеспечит должного прижима.
Полярность — обратная. При взгляде на аккумулятор, установленный в лоток, плюсовая клемма должна располагаться со стороны правого крыла (пассажирская сторона в леворульной версии). Ошибка с полярностью на RAV4 чревата дорогостоящими последствиями. Минимум, что может случиться, — сгорит главный предохранитель на 120 ампер. Максимум — выйдет из строя диодный мост генератора или блок управления двигателем. Проверяйте дважды.
По технологии: кальций-кальциевая (Ca/Ca). Никаких гелевых или AGM-наворотов. RAV4 III — автомобиль старой инженерной школы, его генератор Denso работает по классическому двухуровневому напряжению. Дорогая батарея с абсорбированным электролитом здесь будет систематически недозаряжаться и потеряет емкость быстрее бюджетного кальциевого аналога. Рекомендуемая емкость — 60-65 Ач, пусковой ток (CCA) — от 500 ампер по стандарту EN. Для суровых зим имеет смысл поискать батарею с CCA 550-600 А. Двигатель 1AZ-FE имеет степень сжатия 9.8:1, но чугунные гильзы и массивный коленвал требуют от стартера хорошего импульса.
Инструмент: ничего лишнего, всё под рукой
RAV4 III — машина дружелюбная к самостоятельному обслуживанию. Для замены АКБ потребуется минимальный набор:
- Трещотка с головкой на 10 и удлинителем на 150 мм. Гайка верхней прижимной планки находится на длинной шпильке, и без удлинителя к ней не подобраться.
- Накидной ключ на 10 (иногда на 12 — зависит от производителя клемм) для стяжных болтов.
- Плоская отвертка с изолированной рукояткой для бережного снятия прикипевших клемм.
- Кордщетка по металлу или крупная наждачная бумага.
- Консистентная смазка (литол, солидол либо графитовая паста).
- Ветошь и хозяйственные перчатки.
Отдельно о сохранении настроек. На RAV4 III 2005-2010 годов выпуска электроника относительно простая. Штатная магнитола (обычно Fujitsu Ten или Panasonic) сбрасывает настройки радиостанций и часы, но кода активации не требует. Блок управления двигателем теряет адаптации, но восстанавливает их за одну-две поездки. Единственное, что может доставить неудобство — сброс автоматического режима стеклоподъемников. Поэтому OBD-II memory saver здесь опционален. Хотите сохранить настройки — используйте, не хотите — ничего страшного не случится.
Пошаговая процедура замены
Шаг 1. Открываем доступ.

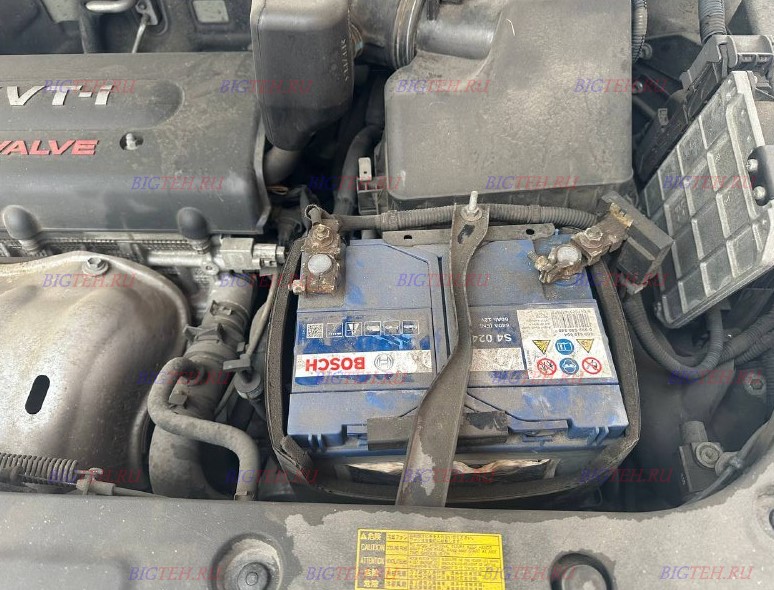

Поднимаем капот RAV4 III и смотрим в левую переднюю часть моторного отсека. Аккумулятор расположен перед корпусом воздушного фильтра, полностью открыт. Никакие патрубки, декоративные крышки или воздуховоды его не перекрывают. Это приятно, особенно после французских или немецких машин, где батарею приходится выковыривать из недр жабо.
Шаг 2. Отключение клемм.
Запомните: минус всегда первый на снятие. Берем ключ, ослабляем гайку на черном проводе со знаком "–". Если клемма не поддается, не нужно расшатывать её как рычаг — можно повредить свинцовый вывод внутри корпуса. Возьмите плоскую отвертку, аккуратно вставьте жало в прорезь хомута, слегка проверните — клемма расширится и снимется без усилий. Отведите минусовой провод подальше, чтобы исключить случайный контакт. Теперь откручиваем плюс (красный колпачок, знак "+").
Шаг 3. Верхняя прижимная планка.
Конструкция крепления на RAV4 III классическая японская — стальная П-образная скоба. Со стороны фары она зацеплена крюком за паз в металлической площадке. Со стороны двигателя — надета на вертикальную шпильку и притянута гайкой на 10.
Накидываем головку с удлинителем на гайку и ослабляем её. Полностью скручивать не нужно — достаточно, чтобы планка приподнялась на сантиметр. Затем беремся за передний край скобы (ближний к двигателю), приподнимаем его и сдвигаем в сторону салона, одновременно выводя задний крюк из зацепления. Планка в руках. Под ней может находиться пластиковая или резиновая прокладка-изолятор. Если она есть, не теряйте — эта мелочь защищает корпус АКБ от протирания металлом скобы.
Шаг 4. Извлекаем старую батарею и чистим лоток.
Достаем аккумулятор двумя руками, вес около 13-14 кг. Под ним — пластиковый поддон. За годы эксплуатации там накапливается песок, реагенты с дорог, пыль. Всё это способствует саморазряду. Тщательно вычистите поддон, в идеале — промойте раствором пищевой соды (столовая ложка на стакан воды) для нейтрализации возможных кислотных отложений. Насухо вытрите. Проверьте дренажное отверстие на дне поддона — оно должно быть свободным, чтобы вода не скапливалась вокруг батареи. Осмотрите шпильку прижимной планки: если есть ржавчина, зачистите щеткой и смажьте каплей моторного масла.
Шаг 5. Установка нового аккумулятора.

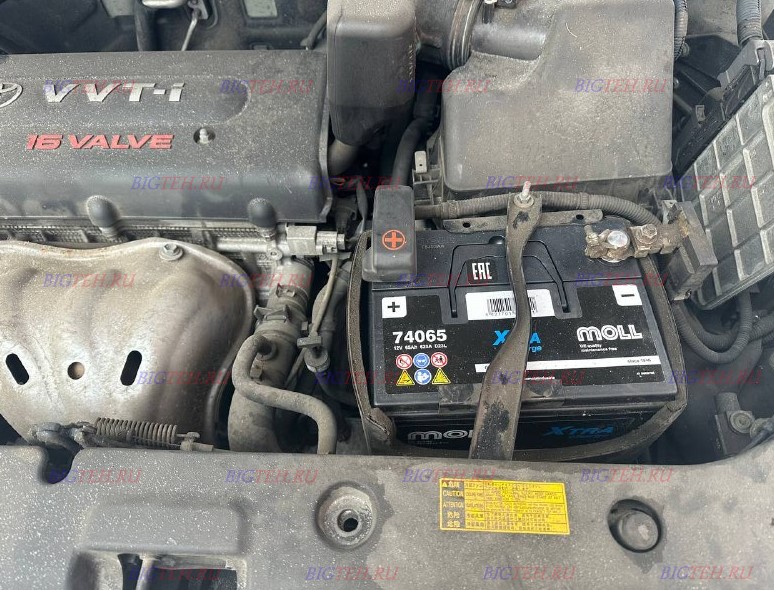

Берем новую кальциевую батарею D23L 232х173х225 мм обратной полярности. Перед монтажом обязательно зачищаем полюсные выводы и внутренние поверхности клемм. На новых АКБ часто бывает транспортировочная смазка — она не проводит ток, её нужно удалить. Опускаем батарею в лоток, следим за полярностью: плюс — к правому крылу. Надеваем сначала плюсовую клемму. Она должна сесть на конус максимально глубоко, без люфта. Если при затянутой гайке клемма проворачивается, купите в автомагазине свинцовые переходные вставки — они решат проблему за копейки. Затягиваем. Надеваем и затягиваем минус.
Шаг 6. Фиксация планкой.
Возвращаем верхнюю скобу. Сначала заводим задний крюк в ответный паз — должен быть слышен характерный глухой металлический щелчок. Опускаем переднюю часть на шпильку, наживляем и затягиваем гайку на 10. Усилие — без фанатизма. Пластик корпуса аккумулятора достаточно хрупкий, особенно на морозе. Планка должна прижимать корпус плотно, исключая любой люфт, но не прогибать его. Проверьте: попробуйте покачать батарею рукой — она должна сидеть как влитая.
Шаг 7. Защита контактов.
Завершающий штрих — нанесение консистентной смазки на клеммы. Смазываем поверх уже затянутого соединения. Пленка смазки отсекает влагу и кислород, предотвращая появление белого окисного налета. Для автомобиля, который эксплуатируется в российских условиях с их перепадами температур и дорожной химией, это не блажь, а обязательная гигиеническая процедура.
После запуска: что происходит с RAV4
Садимся в салон, поворачиваем ключ в положение ON, ждем секунду (чтобы бензонасос накачал давление в рампе) и заводим. Двигатель 1AZ-FE должен схватиться ровно, с характерным мягким урчанием.
Возможные нюансы после обесточивания:
Обороты холостого хода. Мозги двигателя "забыли" положение дроссельной заслонки. Обороты могут слегка плавать или быть немного выше обычного. Дайте мотору поработать без нагрузки минут пять, потом заглушите, выждите 10-15 секунд и заведите снова. В 99% случаев этого достаточно для базовой адаптации.
Стеклоподъемники. Автоматический режим (обычно только на водительской двери в комплектациях R4) сбросится. Лечится элементарно: опускаем стекло до упора, держим кнопку 2-3 секунды после полного открытия, затем поднимаем до упора и снова держим. Автоматика восстановлена.
Климат-контроль. Если в машине установлен продвинутый климат-контроль, он может сбросить настройки заслонок. Ничего страшного: просто задайте желаемую температуру, и через несколько минут работы система сама откалибрует сервоприводы.
Система VSC. На приборной панели может загореться индикатор системы курсовой устойчивости. Это связано со сбросом нулевого положения датчика угла поворота руля. Заведите двигатель, выверните руль до упора влево, затем до упора вправо, верните в центр. Проедьте несколько метров по прямой — лампочка погаснет.
Важный нюанс: версия с 2.4 литра
Хотя наша статья посвящена двухлитровой модификации, не могу не упомянуть: на RAV4 III с двигателем 2.4 (2AZ-FE) стоит аккумулятор того же типоразмера D23L, но с повышенными требованиями к пусковому току — не ниже 550 А. Мотор объемом 2.4 имеет большую массу поршневой группы и более высокий момент сопротивления при прокрутке. Если вы по ошибке поставите батарею, рассчитанную на 2.0, зимой можете столкнуться с ситуацией, когда стартер крутит, но недостаточно бодро для уверенного пуска.
Типичные ошибки и как их избежать
Ошибка первая: покупка L2 вместо D23L. Продавец в магазине может сказать: "Да это то же самое, просто на сантиметр длиннее, встанет без проблем". Не верьте. L2 длиной 242 мм не войдет в пластиковый поддон RAV4. Некоторые владельцы подрезают бортик поддона — это колхоз, который ослабляет конструкцию.
Ошибка вторая: перетяжка прижимной планки. Шпилька на RAV4 достаточно тонкая, а резьба мягкая. Если перетянуть гайку, можно сорвать витки. Момент затяжки — максимум 8-10 Нм, то есть от руки с умеренным усилием.
Ошибка третья: игнорирование окисленных клемм. Если на старых клеммах был белый налет, а вы просто надели их на новую батарею, не зачистив, переходное сопротивление останется высоким. Генератор будет поднимать напряжение, пытаясь пробить окислы, что приведет к перезаряду аккумулятора и выкипанию электролита.
Заключение
Toyota RAV4 третьего поколения — один из тех автомобилей, которые принято называть "неубиваемыми". Но любая техника требует ухода, и аккумулятор здесь — расходник, к замене которого нужно подходить с умом. Правильно подобранная батарея D23L обратной полярности с честными 60 ампер-часами и пусковым током от 500 А обеспечит годы уверенных пусков в любую погоду. А простота доступа и классическое верхнее крепление делают процедуру замены посильной даже для новичка с минимальным набором инструмента. Двадцать минут аккуратной работы — и ваш "Рафик" снова готов к любым приключениям, будь то ежедневная городская толчея или вылазка на природу с семьей. Именно за эту надежность и простоту мы и любим тойотовскую инженерную школу.
