Замена аккумулятора на Toyota Camry 5 (2001-2006)
Феномен японского качества
Пятое поколение Toyota Camry, известное под заводским индексом XV30, появилось в 2001 году и моментально установило новые стандарты надежности в сегменте среднеразмерных седанов. Разработкой машины занималась группа инженеров под началом Косуке Като, который поставил перед своей командой амбициозную задачу — построить автомобиль, способный пройти без единой серьезной поломки несколько сотен тысяч километров при условии элементарного соблюдения регламентных процедур. Дизайн создавался в калифорнийской студии Toyota, а финальный облик утверждался с прицелом на вкусы американских покупателей, сделавших эту модель настоящим бестселлером. Премьерный показ прошел в Детройте, где публика тепло приняла спокойные, солидные формы кузова, лишенные какой-либо вычурности.
Выдающейся чертой XV30, помимо легендарной выносливости силовых агрегатов, стала его потрясающая ремонтопригодность. В отличие от европейских одноклассников, Camry пятой генерации была спроектирована так, чтобы владелец мог самостоятельно выполнять большое количество операций по обслуживанию. Доступ к большинству узлов под капотом остался интуитивным, а крепежные элементы — стандартизированными. Двухлитровые и двух-четырехлитровые рядные четверки работали с цепным приводом ГРМ, рассчитанным на весь срок службы, а автоматические коробки передач Aisin при регулярной замене масла ходили столько же, сколько и сам автомобиль. Именно эта философия простоты и долговечности превратила XV30 в культовую машину на вторичном рынке.
Характеристики штатного аккумулятора
В Camry V аккумуляторная батарея размещена в моторном отсеке, на специальной металлической площадке, оборудованной дренажной трубкой для отвода случайно пролитого электролита. Автомобиль использует азиатский типоразмер корпуса, который отличается от привычного европейского — клеммы выступают над верхней крышкой, а само изделие имеет характерные пропорции с увеличенной высотой. Полярность обратная, то есть при взгляде на автомобиль спереди плюсовая клемма будет справа, а минусовая слева.
Завод-изготовитель устанавливал на конвейере батареи с технологией Ca/Ca, не требующие долива воды в течение всего срока эксплуатации. Фиксация осуществляется верхней поперечной планкой с гайкой, которая прижимает корпус к площадке и предотвращает вибрацию. Подробные параметры оригинального аккумулятора сведены в таблицу.
| Параметр | Значение |
|---|---|
| Типоразмер корпуса | JIS (азиатский стандарт) |
| Габариты (Д x Ш x В) | 260 x 173 x 225 мм |
| Полярность | Обратная (минус слева, плюс справа) |
| Технология | Ca/Ca (кальциевая) |
| Емкость | 75-80 Ач |
| Ток холодной прокрутки (EN) | 630-760 А |
| Тип крепления | Верхняя прижимная планка |
| Тип клемм | Т2 (европейский конус, выступающие) |
При подборе аналога допустимы небольшие колебания пускового тока в большую сторону, однако длина корпуса не должна выходить за 260-264 мм, иначе батарея не встанет в посадочное место. Некоторые владельцы предпочитают ставить аккумуляторы с технологией EFB, более устойчивые к циклическим нагрузкам, при этом габариты и полярность остаются строго обязательными.
Инструменты и подготовительный этап
Для выполнения операции не потребуется специализированного оборудования, весь набор доступен любому автолюбителю. Приготовьте ключ или торцевую головку на 10 мм для клеммных зажимов, а также ключ на 12 мм для гайки верхней прижимной планки. Плотные хозяйственные перчатки обязательны, так как аккумулятор весит около 17-19 килограммов, а корпус может содержать следы кислотных отложений.
Перед началом работ силовой агрегат требуется полностью остановить и дать ему остыть. Ключ зажигания извлекается из замка, а все бортовые потребители электричества, в том числе мультимедийное устройство и плафоны освещения салона, отключаются принудительно. Машина должна находиться на горизонтальной площадке с активированным стояночным тормозом.
Пошаговая инструкция по замене
Алгоритм замены на XV30 предельно прост благодаря удобному доступу и традиционной схеме крепления.

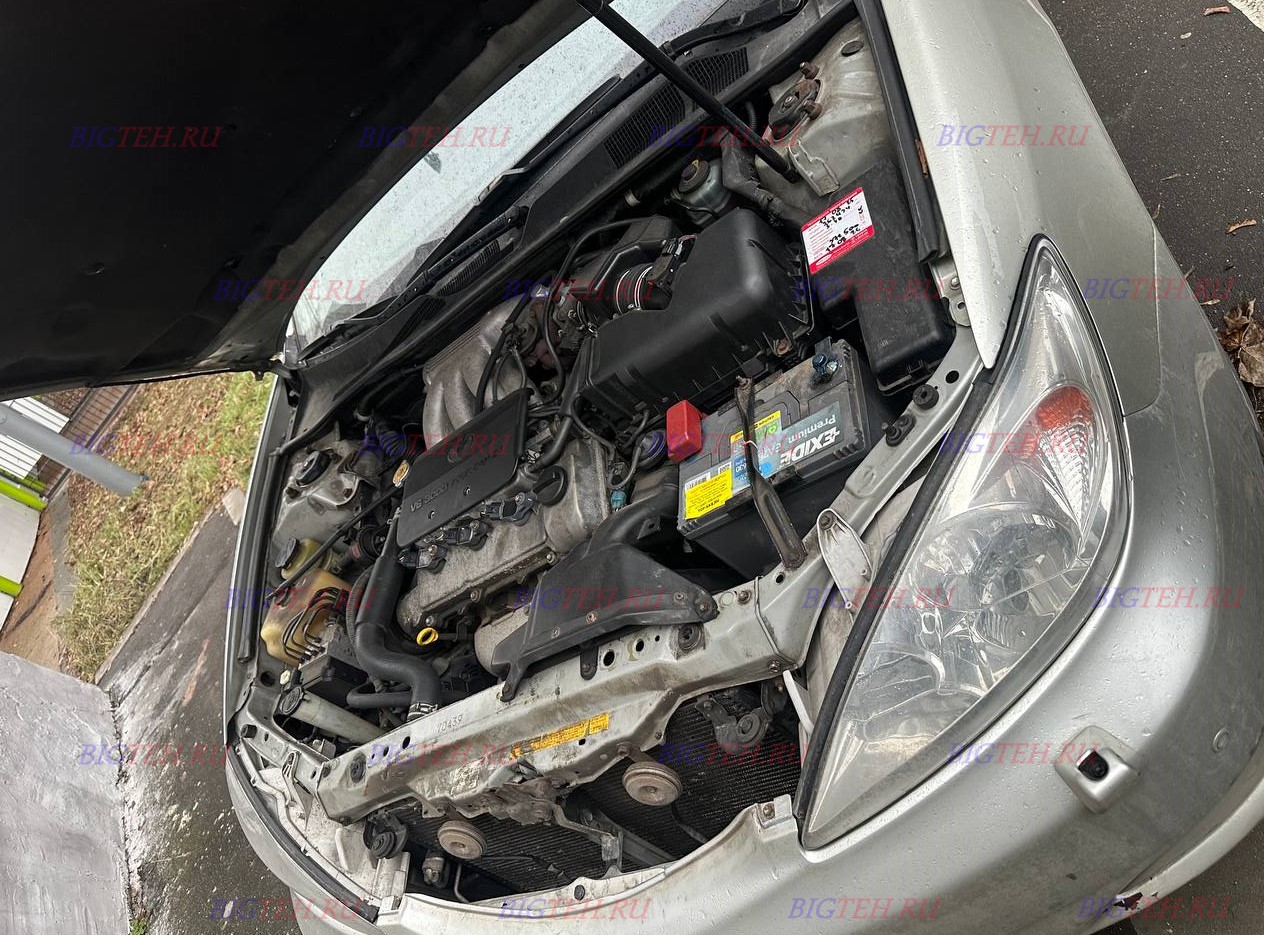

- Обеспечение доступа. Поднимите капот и зафиксируйте его упором. Аккумулятор находится справа по ходу движения, установлен на металлической платформе. Никаких дополнительных пластиковых кожухов, как на более современных машинах, здесь нет.
- Отключение минусовой клеммы. Первой ослабляется и снимается клемма с отрицательного вывода, обозначенного знаком «минус» и черным кабелем. Отпустите гайку ключом на 10 мм и стяните наконечник. Отведите провод в сторону, исключив его случайное прикосновение к кузову или выводам батареи.
- Отключение плюсовой клеммы. Теперь можно работать с положительным выводом. Ослабьте затяжку гайки и снимите красный наконечник со штыря.
- Демонтаж верхней прижимной планки. Поперечная металлическая скоба фиксирует корпус за верхнюю кромку. Открутите гайку, расположенную по центру планки или сбоку от нее, и извлеките крепежный элемент.

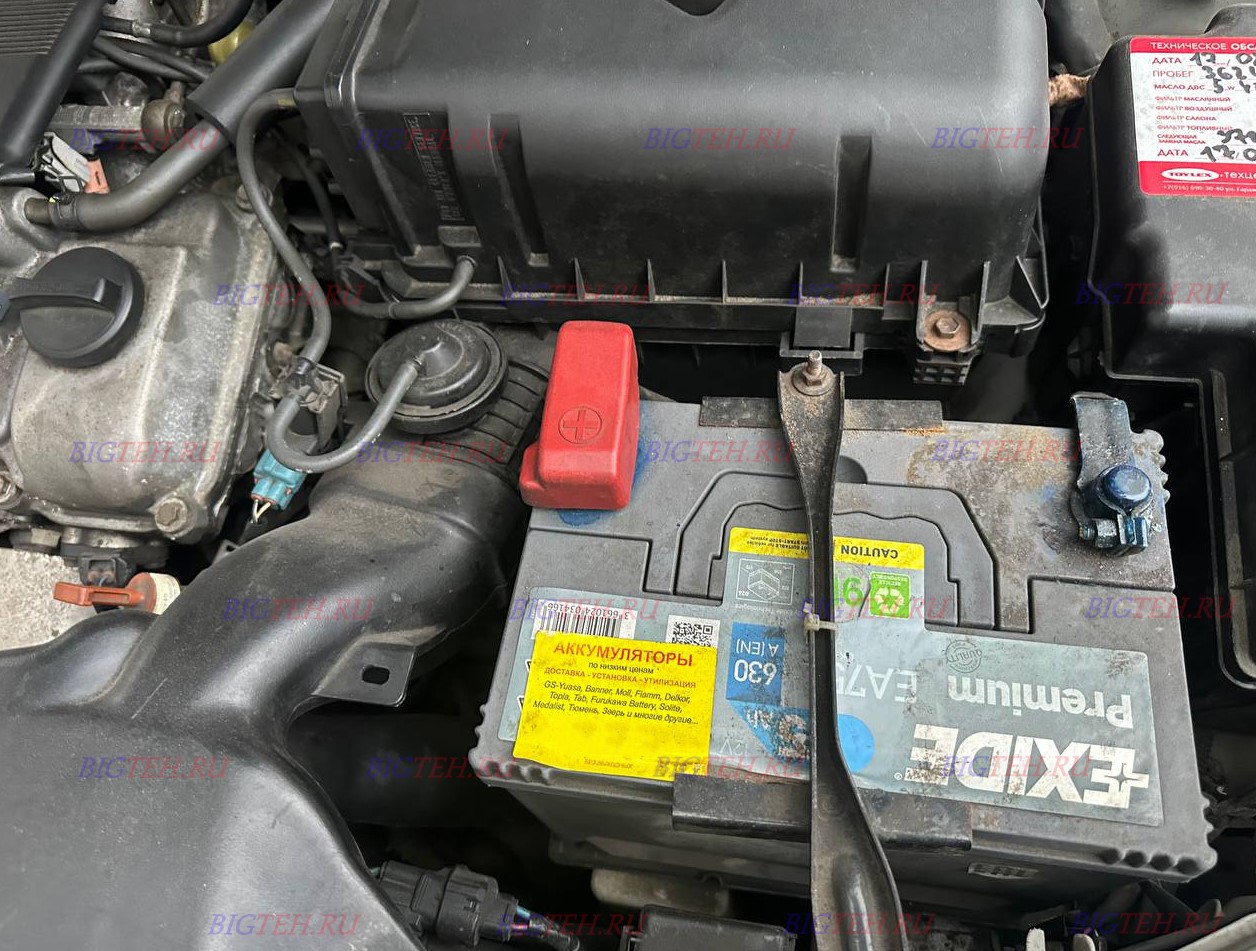

- Извлечение старой батареи. Подхватите корпус и аккуратно извлеките его из моторного отсека. Старайтесь не наклонять изделие набок, чтобы избежать попадания электролита на лакокрасочное покрытие.
- Очистка посадочного места. Проверьте состояние платформы, на которой стоял аккумулятор. Удалите пыль, сор и окислы металлической щеткой. Протрите поверхность сухой ветошью.

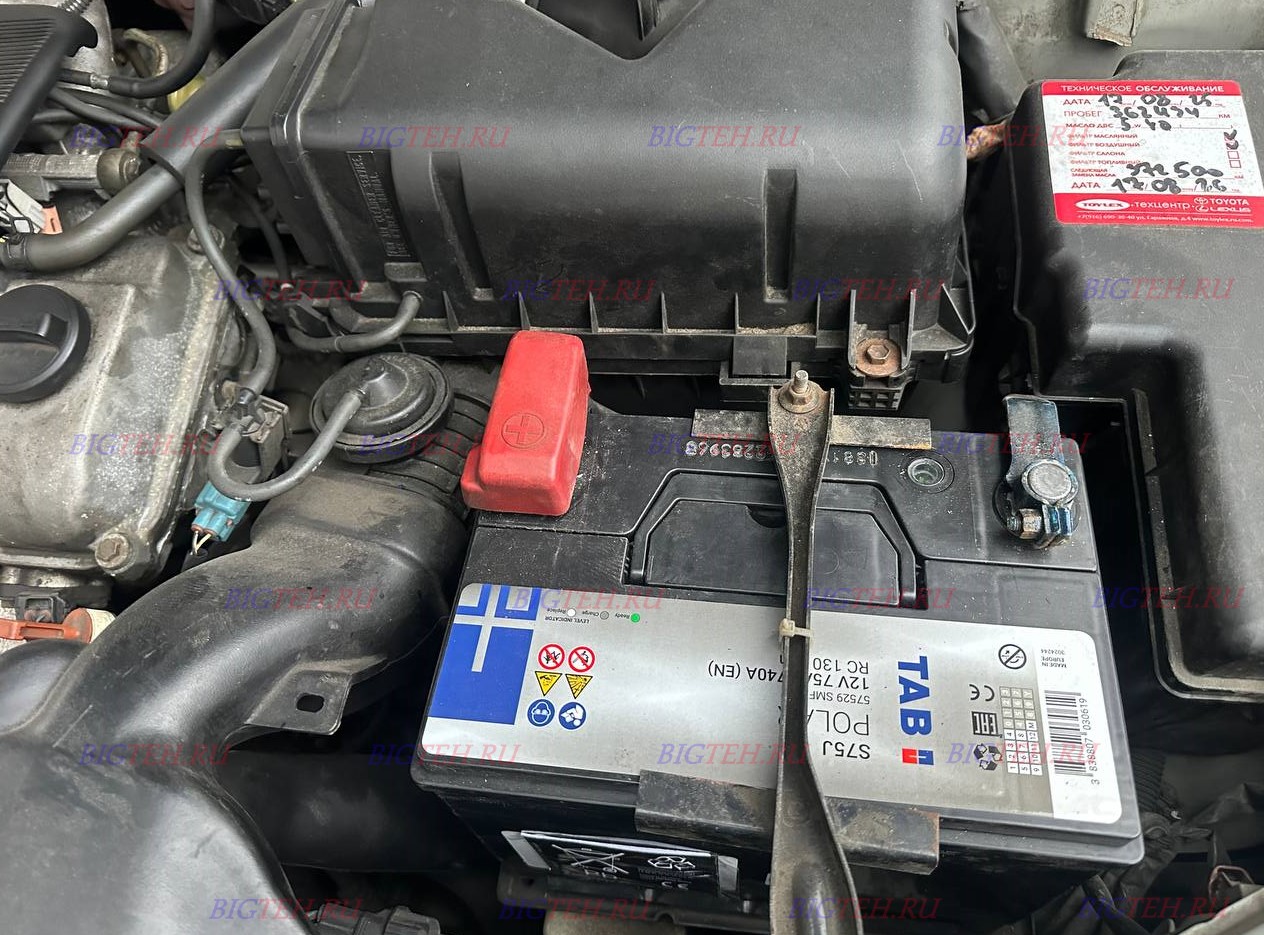

- Установка нового аккумулятора. Опустите свежую кальциевую батарею на площадку. Корпус должен сесть ровно, без перекосов. Убедитесь в правильности полярности: при обратной схеме плюс находится справа. Клеммы должны без натяжки доставать до выводов.
- Фиксация прижимной планкой. Установите поперечную скобу на место и равномерно затяните гайку. Корпус обязан быть жестко зафиксирован, но чрезмерное усилие при затяжке способно деформировать пластик.
- Подключение клемм. Действуйте строго в обратном порядке. Первой надевается и обтягивается плюсовая клемма, второй подключается минусовая. Небольшая искра в момент касания отрицательного провода является допустимой реакцией бортовой сети.
- Защита и проверка. Обработайте оба клеммных зажима токопроводящей смазкой или техническим вазелином для предотвращения окисления. Запустите двигатель и убедитесь, что стартер вращает коленчатый вал энергично, без замедлений. Контрольные индикаторы на приборной панели не должны сигнализировать об ошибках.
Восстановление настроек после замены
Кратковременное исчезновение напряжения в бортовой сети приводит к обнулению некоторых сохраненных параметров. Часы на центральном дисплее потребуется настроить заново, вручную выставив текущее время. Записанные радиостанции удалятся из памяти, и их придется программировать повторно. Автоматический режим стеклоподъемников может потерять калибровку. Восстановление функции выполняется элементарно: поочередно опустите каждое стекло до упора, задержите кнопку в крайней точке пару секунд, затем поднимите и снова удерживайте клавишу до характерного щелчка. После завершения цикла система запомнит предельные положения и вернет комфортный функционал в штатный режим.
