Замена аккумулятора на Voyah Free гибрид (2023)

Voyah Free: премиальный гибрид из Поднебесной

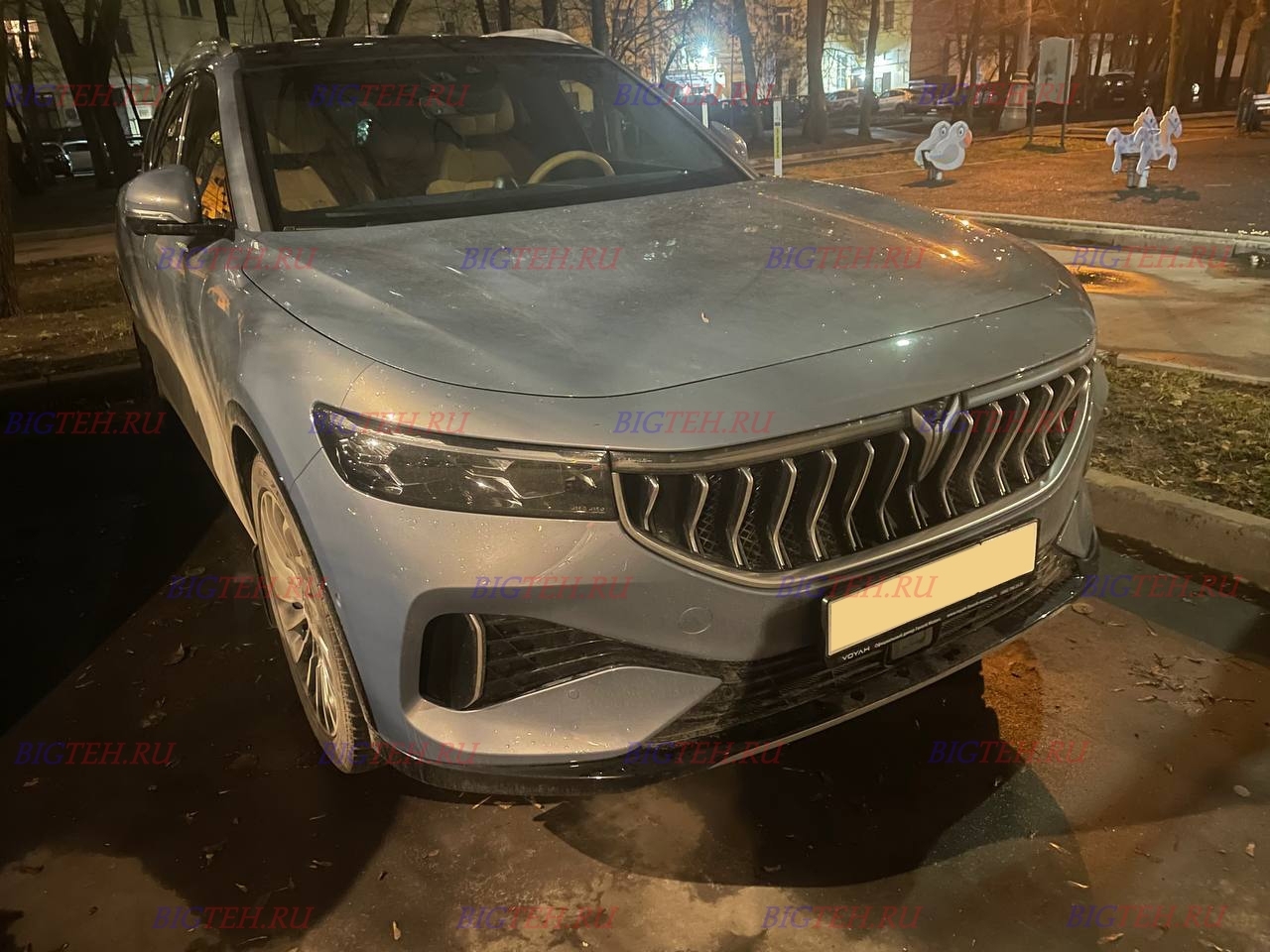

Voyah Free — это флагманский кроссовер премиум-класса, выпускаемый под элитным суббрендом Dongfeng Motor Corporation с 2021 года. Модель 2023 года представляет собой последовательный гибрид (EREV — Extended-Range Electric Vehicle), где колёса всегда вращает электромотор, а бензиновый турбодвигатель объёмом 1.5 литра выполняет исключительно роль генератора, подзаряжающего тяговую батарею при её истощении. Такой подход позволяет совместить мгновенную тягу электрокара с запасом хода традиционного автомобиля, избавляя владельца от «тревожности дальних поездок».

Автомобиль оснащается двумя электрическими моторами суммарной мощностью 693 л.с., пневматической подвеской с изменяемым клиренсом и роскошным салоном с тремя крупными дисплеями, объединёнными в единую приборную панель. Однако, как и любой другой автомобиль с развитой электроникой, Voyah Free крайне зависим от исправности 12-вольтовой вспомогательной батареи. Именно она питает блоки управления, мультимедийную систему, освещение, замки дверей и, что самое важное, — контакторы (силовые реле), подключающие высоковольтную тяговую аккумуляторную батарею. Если «маленький» аккумулятор разряжен в ноль, автомобиль попросту не «проснётся» и не сможет активировать основную силовую установку.

В отличие от обслуживания высоковольтных компонентов, которое должно выполняться исключительно сертифицированными специалистами в дилерских центрах, замена стандартной 12-вольтовой батареи — операция, которую при наличии правильной информации и аккуратности можно выполнить самостоятельно.

Какой аккумулятор нужен для Voyah Free 2023 гибрид

Выбор правильной АКБ для этого автомобиля имеет критическое значение. Из-за компоновки моторного отсека и обилия электронных систем здесь применяется специфический азиатский стандарт.

• Типоразмер: B20L (также допустим аналог B19L). Это стандартные японские/корейские форматы для современных автомобилей с высокими требованиями к пусковому току. Буква «L» в маркировке обозначает левое расположение минусовой клеммы (обратную полярность).
• Полярность: Обратная. При установке батареи клеммами ближе к салону и лицевой стороной к себе плюсовой вывод должен находиться справа.
• Особенность клемм: Это принципиально важный момент. Штатные провода Voyah Free рассчитаны на толстые азиатские выводы (конические типа T2). В отличие от привычных европейских стандартов, где минусовой вывод тоньше плюсового, здесь оба вывода имеют увеличенный диаметр.
  • Вариант 1 (предпочтительный): Искать АКБ типоразмера B20L с завода уже оснащённую толстыми клеммами.
  • Вариант 2: Если в продаже найдена подходящая по ёмкости батарея B20L, но с тонкими (JIS) выводами, необходимо приобрести специальные переходники с тонкой клеммы на толстую. Без них штатные клеммные наконечники проводов Voyah невозможно будет надёжно затянуть, что приведёт к плохому контакту, нагреву соединения и сбоям в работе электроники.

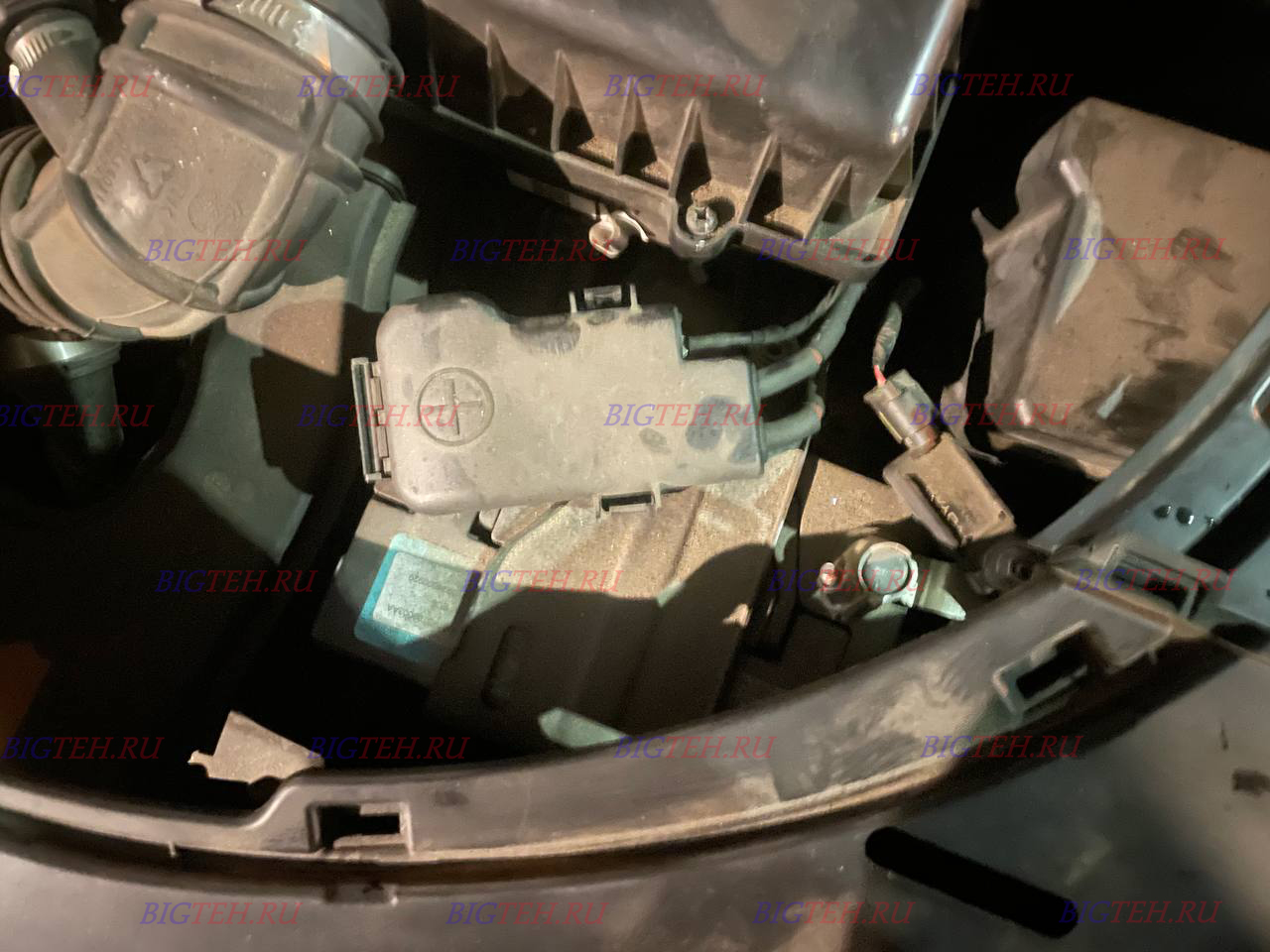

• Крепление: Верхняя прижимная планка. Батарея фиксируется в пластиковом поддоне при помощи металлической скобы, прижимающей её сверху.

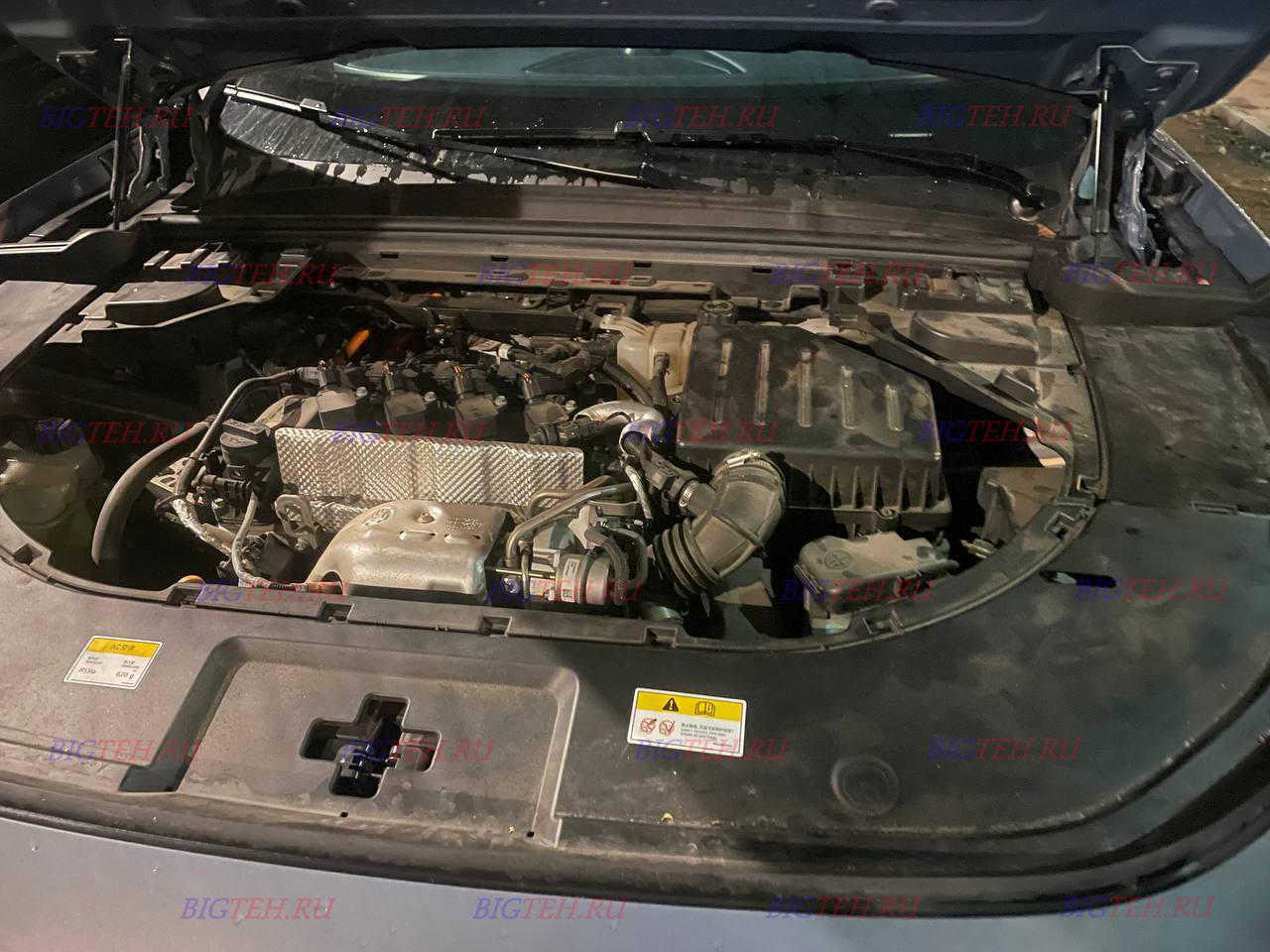

• Расположение: Под капотом. В гибридной версии Voyah Free 12-вольтовая батарея располагается в моторном отсеке, в отличие от некоторых электромобилей, где её выносят в багажник.

Варианты качественных аккумуляторов:

• 9999 PREMUIM AGM ASIA QNA-S34B20L 36Ач 350А
• DEKAPOWER AGM-B21L (6-FQ-40) 40Ah
• ИРКУТ AGM-B20L(S) 40Ач, 330А, о/п
• ALPHALINE AGM S34B20L 35Ah 340А
• HITEC AGM VR B20 (40B20L) 40Ah 350A

Пошаговая инструкция по замене АКБ

Для работы вам потребуется стандартный набор ключей (головка на 10 или 12 для клемм и крепежа прижимной планки), а также, возможно, отвёртка для поддевания пластиковых пистонов.

Шаг 1. Подготовка и меры безопасности

1. Заглушите автомобиль и дождитесь полного отключения всех систем. Нажмите кнопку START/STOP, чтобы перевести машину в состояние «Выключено».
2. Не прикасайтесь к оранжевым высоковольтным кабелям и разъёмам тяговой батареи. Нам нужна только стандартная 12В секция.
3. Откройте капот. Обычно рычаг открывания находится в салоне под панелью со стороны водителя.
4. Снимите пластиковую декоративную крышку двигателя (если она перекрывает доступ к АКБ). Как правило, она крепится на клипсах — тянем вверх или поддеваем плоской отвёрткой.

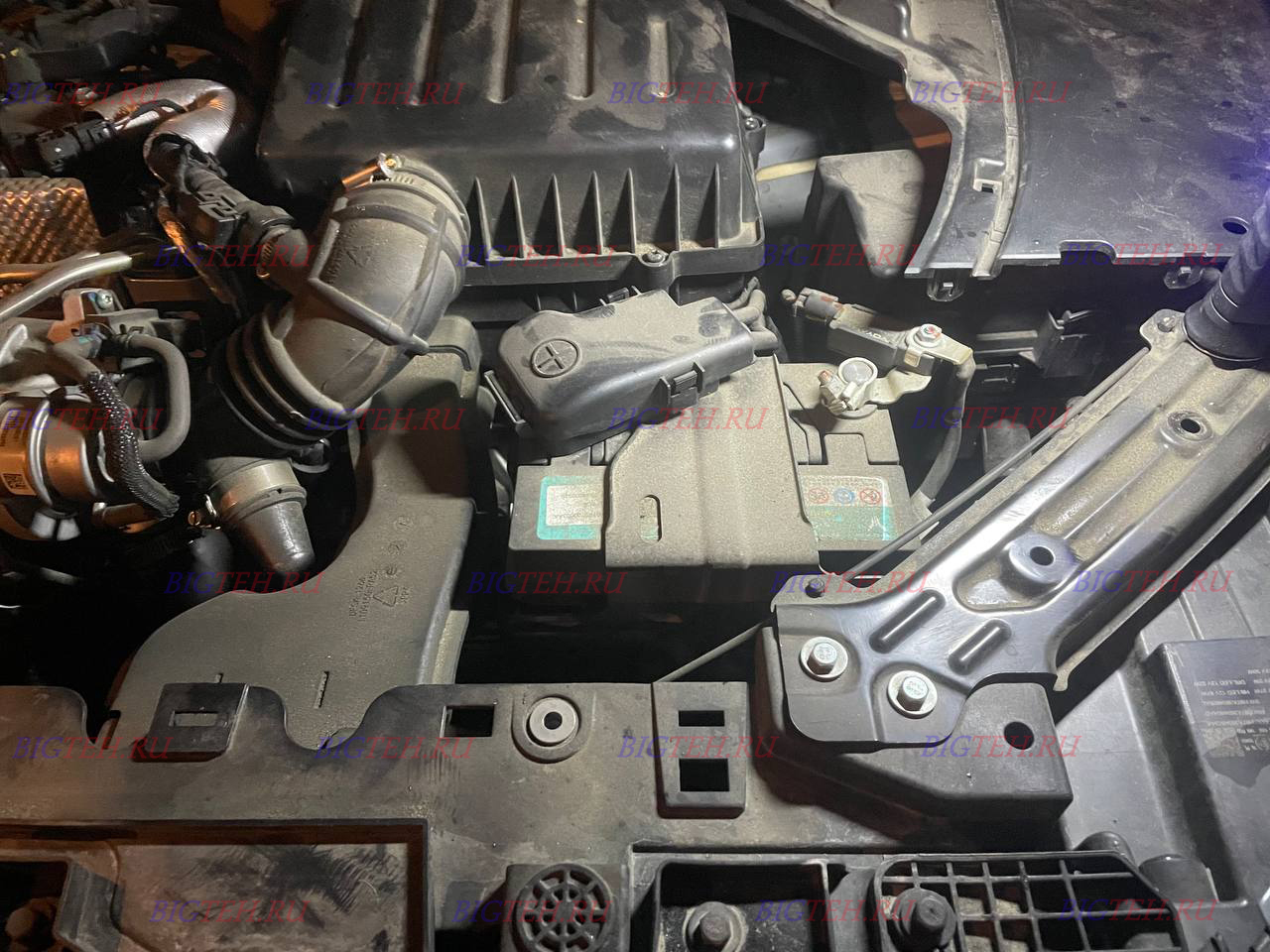

Шаг 2. Демонтаж старой батареи

Золотое правило гибридов и современных машин — первой всегда снимается ОТРИЦАТЕЛЬНАЯ клемма. Это исключает риск случайного короткого замыкания ключом на массу кузова при работе с плюсовым проводом.

1. Ослабьте гайку на отрицательной клемме («-», чёрный провод или чёрная метка на батарее). Снимите провод и отведите его в сторону, исключив касание с выводом АКБ.
2. Откиньте красную защитную крышку с положительной клеммы («+», красный провод). Ослабьте гайку и снимите плюсовой провод.
3. Открутите крепёж верхней прижимной планки. Обычно это две шпильки или болта, уходящие вниз к поддону. Снимите планку.
4. Аккуратно извлеките старый аккумулятор. Он довольно тяжёлый, работайте двумя руками.

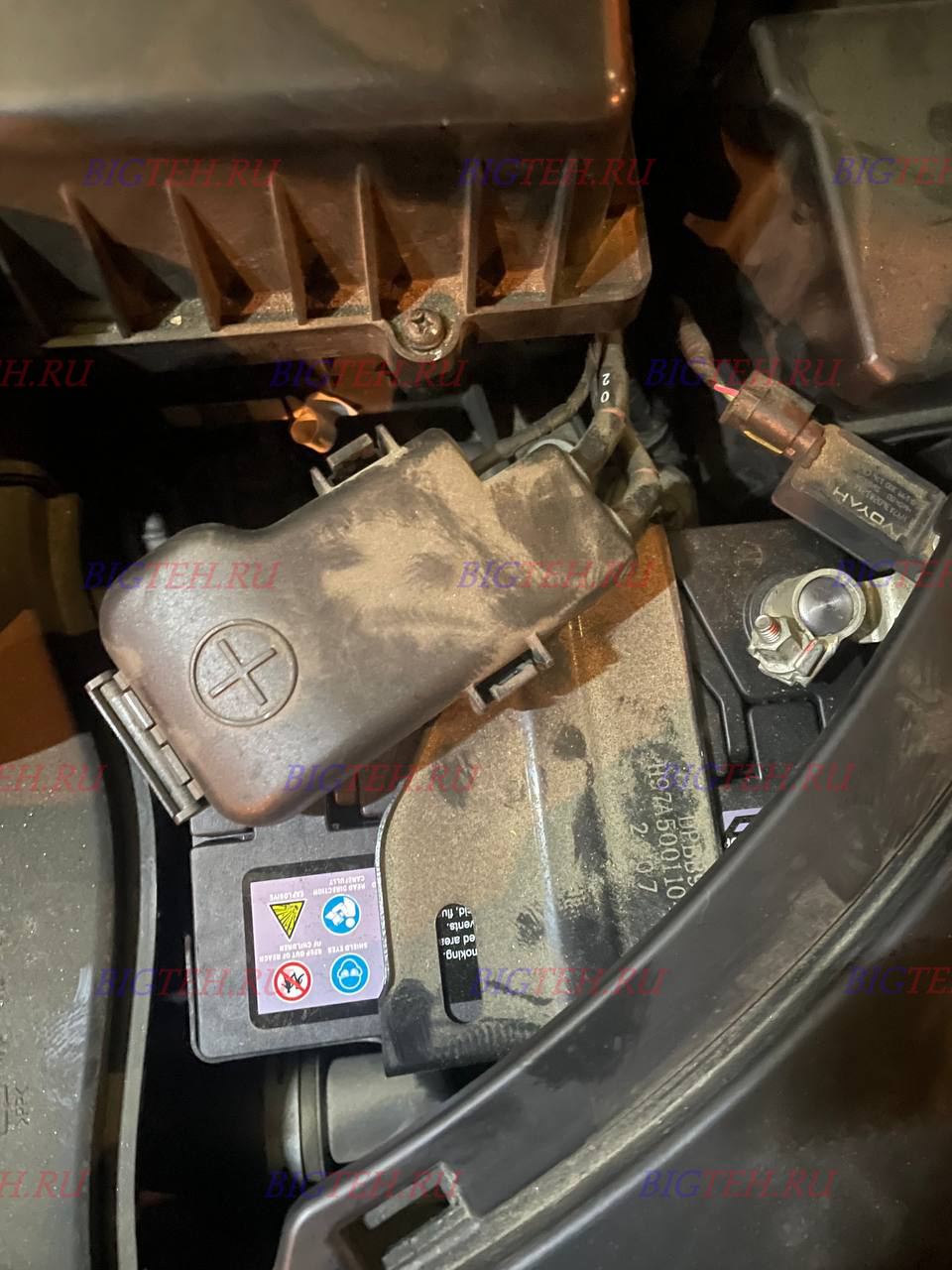

Шаг 3. Установка новой АКБ B20L

1. Проверка переходников: Если купленная батарея B20L имеет тонкие выводы, а у вас на руках переходники под толстую клемму — установите их прямо сейчас, пока аккумулятор ещё не в машине. Плотно затяните их, чтобы обеспечить хороший контакт.
2. Установите новую батарею в посадочное место. Соблюдайте обратную полярность: плюс должен оказаться справа по ходу движения автомобиля (или слева, если смотреть со стороны радиатора в зависимости от расположения — проверьте по длине проводов).
3. Установите на место верхнюю прижимную планку и затяните гайки крепления. Убедитесь, что батарея сидит монолитно и не шатается.
4. Подключение: Сначала надеваем и плотно затягиваем положительную клемму (+), закрываем её крышкой. Затем надеваем и затягиваем отрицательную клемму (-). В момент присоединения «минуса» возможен небольшой треск или искра — это норма для автомобиля с постоянно активной телематикой и сигнализацией.

Шаг 4. Запуск и проверка систем

1. Сядьте в салон и нажмите кнопку Start (не нажимая педаль тормоза) для включения зажигания. Приборная панель должна загореться без ошибок.
2. Нажмите педаль тормоза и запустите автомобиль (переведите в режим READY). Двигатель внутреннего сгорания при этом может не запуститься, если тяговая батарея заряжена — это нормально. Главное, чтобы на панели загорелся индикатор готовности к движению (обычно зелёный значок автомобиля с восклицательным знаком или надпись READY).
3. Проверьте работу мультимедиа, климат-контроля и стеклоподъёмников.

Важные нюансы после замены

• Сброс настроек: На Voyah Free после отключения питания могут сброситься некоторые пользовательские пресеты: настройки сидений, параметры климат-контроля и, возможно, одометр суточного пробега. Это решается повторной настройкой через центральный дисплей.
• Ошибки на панели: Не пугайтесь, если после первого запуска на панели приборов загорится несколько предупреждающих ламп (например, ESP, ABS или рулевого управления). Это связано с обнулением памяти датчиков угла поворота руля. Обычно они гаснут самостоятельно после того, как вы проедете несколько сотен метров прямо или вывернете руль от упора до упора на месте.
• Утилизация: Старый аккумулятор относится к классу опасных отходов. Рекомендуется сдать его в пункт приёма вторсырья или вернуть продавцу по системе Trade-in.

Соблюдая эти рекомендации, вы легко и безопасно замените вспомогательный аккумулятор на своём Voyah Free, восстановив надёжность запуска всех электронных систем премиального гибрида.
