Китайская прагматика: подробное руководство по замене аккумулятора на Changan CS35 Plus (1.6 л, 2018–2023)

Changan CS35 Plus, появившийся на внутреннем китайском рынке в конце 2018 года, стал для марки не просто рестайлингом, а полноценным шагом в новую технологическую эру. Если старый CS35 был бюджетной рабочей лошадкой с откровенно утилитарным дизайном, то версия с приставкой «Plus» получила совершенно иную философию. Разработка модели велась в рамках глобальной стратегии «Vitality Motion», а за внешний облик отвечала команда дизайнеров под началом бывшего стилиста Mazda и Ford Ямамото Кенджи. Именно он привнес в облик компактного паркетника рубленые грани, двухъярусную оптику и монолитную радиаторную решетку, визуально объединенную с блок-фарами. Инженерный базис модели покоится на платформе MPA, где силовой каркас кузова выполнен с применением высокопрочных сталей (около 59% структуры), а подвески настроены с оглядкой на разбитые дороги — ходы амортизаторов здесь длиннее, чем у многих европейских конкурентов. На российском рынке автомобиль появился официально в 2020 году, быстро завоевав нишу «антикризисного кроссовера» благодаря сочетанию атмосферного двигателя, классического гидроавтомата и богатого оснащения при сравнительно скромном ценнике.

Российская спецификация CS35 Plus базируется на проверенном временем бензиновом моторе JL478QEP (Blue Core 1.6 GDI). Это рядная «четверка» с распределенным впрыском, которая в зависимости от прошивки и настройки фаз газораспределения выдает 117 лошадиных сил (в паре с 5-ступенчатой механикой) либо 128 сил в сочетании с 6-диапазонным гидротрансформаторным автоматом Aisin. В конструкции двигателя нет ни турбонаддува, ни непосредственного впрыска, что делает его предельно ремонтопригодным и некапризным к качеству масла. Однако электрическая архитектура автомобиля построена по современным канонам: здесь и мультимедийная система с тачскрином диагональю 10,25 дюйма, и цифровая приборная панель, и подогревы всех сидений, и многочисленные блоки комфорта с CAN-шиной. Все это хозяйство предъявляет серьезные требования к стабильности напряжения и качеству аккумуляторной батареи, которая на «чанган» установлена пусть и скромного типоразмера, но с особыми нюансами.

Электрический портрет: почему CS35 Plus не прощает ошибок с питанием

Владельцы часто относятся к этому компактному кроссоверу как к «простому китайцу», полагая, что под капотом у него всё устроено по лекалам двадцатилетней давности. Это опасное заблуждение. Бортовая сеть CS35 Plus имеет интегрированный модуль контроля напряжения, а блок управления двигателем (ECU) непрерывно мониторит состояние батареи. Если напряжение на клеммах просаживается ниже критического порога при запуске, блок комфорта BCM может сбросить настройки стеклоподъемников, климат-контроль потеряет память заслонок, а система стабилизации ESP настойчиво попросит провести калибровку датчика угла поворота руля. Самое неприятное — сбой синхронизации иммобилайзера с ключом-меткой, который хоть и редко, но встречается при попытке запуска от севшего в ноль аккумулятора.

Генератор на 1.6-литровом моторе рассчитан на ток порядка 90–110 ампер. Этого достаточно для питания всех бортовых систем, но есть конструктивная особенность: при прогреве двигателя в автоматическом режиме климат-контроль включает обогрев зеркал и заднего стекла, а на версиях с «автоматом» Aisin дополнительно активируется подогрев дроссельного узла для снижения эмиссии. В этот момент потребление тока превышает отдачу генератора на холостых оборотах, и аккумулятор входит в режим «помощи», отдавая накопленное. Стандартная кальциевая батарея справляется с этим посредственно, теряя емкость скачкообразно. Именно поэтому при замене стоит смотреть не только на размеры, но и на технологию, даже если производитель допускает не-AGM варианты.

Посадочный стандарт: габариты 242х175х190 и прямая полярность

Главное правило подбора для Changan CS35 Plus — жесткая геометрия. Размер 242 мм в длину, 175 мм в ширину и 190 мм в высоту соответствует так называемому азиатскому (японскому) узкому типоразмеру. В международной классификации это B19 или DIN45 (хотя и с оговорками). Путаница возникает из-за того, что многие продавцы в магазинах пытаются продать «европейский» аккумулятор длиной 278 мм, распространенный на Kia и Hyundai. Он на CS35 Plus не встанет физически. Поддон под капотом отлит строго под длину 242 мм, и даже если попробовать срезать ограничители (чего категорически нельзя делать), 278-миллиметровая батарея упрется в корпус воздушного фильтра с одной стороны и в блок предохранителей с другой.

Ширина 175 мм — стандарт для этого класса, а вот высота 190 мм — критический параметр. Здесь нет запаса, как на некоторых европейских машинах, где можно подложить под клеммы удлиненные переходники. Клеммы на CS35 Plus утоплены вровень с верхней плоскостью корпуса (так называемое «низкое исполнение»). Если поставить аккумулятор высотой 200 мм, плюсовая клемма окажется в опасной близости от ребра жесткости капота. Металлическая площадка замка капота при закрытии может контактировать с клеммой — первое же неудачное торможение или проезд лежачего полицейского замкнет массу на кузов. Последствия от перегорания главной силовой вставки до локального возгорания изоляции никто не отменял.

Теперь о полярности. На CS35 Plus реализована прямая полярность. Встречаются обозначения «тип 1» или «плюс слева». Проверить просто: разверните аккумулятор этикеткой к себе. Если положительная клемма находится в левом ближнем углу, а отрицательная в правом ближнем — перед вами прямая полярность. Силовые провода в моторном отсеке «Чангана» уложены без запаса. Плюсовой кабель идет коротким плечом от стартера к клемме, минусовой — на точку массы на лонжероне. Если по ошибке купить АКБ обратной полярности (плюс справа), длины проводов не хватит, чтобы накинуть их без натяга. Попытка натянуть силовой провод приводит к постепенному вырыванию наконечника из обжимной гильзы, особенно на морозе, когда медь становится хрупкой.

Нижняя прижимная планка: борьба с невидимым врагом

Конструкторы Changan не стали изобретать велосипед и применили классическую для азиатского автопрома схему крепления: нижнюю прижимную планку. Эта деталь представляет собой штампованную стальную пластину с загнутыми краями, которая вставляется в специальный паз в основании аккумулятора со стороны салона, а со стороны радиатора притягивается шпилькой (резьба М6) и гайкой на 10 к посадочной площадке.

Проблема, с которой сталкивается практически каждый владелец CS35 Plus при первой замене — это закисшая гайка и проворачивающаяся шпилька. Шпилька не приварена намертво, она вставлена снизу в овальное отверстие площадки и зафиксирована там квадратным подголовником, который в теории не дает ей крутиться. На практике за два-три года российской эксплуатации в этот стык попадают реагенты с дороги, а летом — пыль, которая в смеси с конденсатом создает цементоподобную массу. При попытке открутить гайку верхняя часть шпильки ржавеет, и если не зафиксировать саму планку, шпилька начинает проворачиваться вместе с гайкой. Раздается характерный скрежет, и квадрат внизу прорезает овальное отверстие в кузовном металле, превращая его в круглое. После этого затянуть новую батарею «от души» не выйдет — планка будет люфтить, аккумулятор прыгать на кочках, разбивая себе дно и поддон.

Как избежать этой беды? Перед откручиванием обязательно зачистите видимую часть резьбы металлической щеткой и нанесите WD-40 или любой «жидкий ключ» минимум за 5–10 минут до начала работы. Используйте головку на 10, а не рожковый ключ. Одновременно с поворотом головки крепко прижмите саму планку к корпусу аккумулятора (например, длинной плоской отверткой, упирая ее в блок-фару) — так вы разгрузите шпильку и не дадите ей вращаться вхолостую.

После снятия старой батареи обязательно осмотрите резьбу. Если она уже повреждена, лучше заменить шпильку и гайку новой парой из метизного магазина (нержавейка А2 или оцинковка), смазав резьбу медной пастой. Это гарантирует легкую разборку через 4–5 лет.

Технология: обязательно ли AGM для атмосферного мотора?

На CS35 Plus с завода может устанавливаться как обычная кальциевая батарея (Ca/Ca) типа L2 400 или эквивалент, так и более дорогой AGM-вариант. Если ваш автомобиль оснащен системой «Старт-Стоп» (что редкость на 1.6, но встречается на версиях для ЕС), то AGM безальтернативен. Но даже без Start/Stop, чисто с точки зрения продления срока службы, замена на AGM типоразмера 242х175х190 — разумное вложение.

Аргумент прост: AGM-батарея увереннее держит напряжение под нагрузкой мультимедийки и подогревов в пробках, а также выдерживает гораздо больше циклов «разряд-заряд», прежде чем начнется деградация пластин. Учитывая, что генератор на «чанган» выдает стабильные 14.3–14.5 В, AGM-батарея будет чувствовать себя идеально. Если бюджет ограничен, берите качественную кальциевую АКБ с пусковым током не ниже 400–450 А (EN), но помните: срок её жизни в городском цикле редко превышает три года. AGM при правильном уходе спокойно отрабатывает 5–7 лет.

Примеры подходящих вариантов:

• Exide ETX450 AGM (если найдете в этом размере) или аналоги серии Excell;
• Varta Blue Dynamic в размере D43 (кальциевая) или Silver Dynamic AGM в близкой размерности;
• Азиатские бренды: Solite, Delkor, Rocket с индексом 55B24L или 60B24L (обратите внимание на букву «L» — она указывает на прямую полярность для левостороннего плюса);
• Bosch S4/S5 соответствующего азиатского типоразмера.

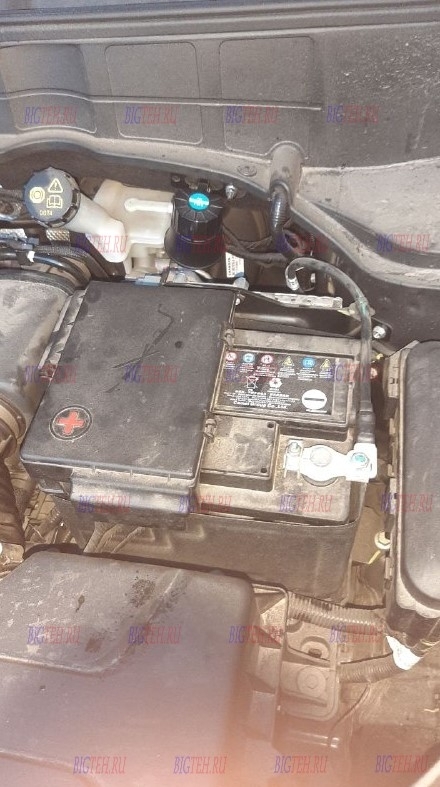

Пошаговая инструкция замены своими руками

Шаг 1. Подготовка. Автомобиль стоит на ровной поверхности, двигатель заглушен, ключ из замка зажигания вынут. Если у вас версия с бесключевым доступом, положите брелок в салон и нажмите кнопку Start/Stop дважды, чтобы включить и выключить зажигание, а затем подождите 3–4 минуты, пока все электронные блоки уйдут в «сон». Откройте капот, зафиксируйте его упором.

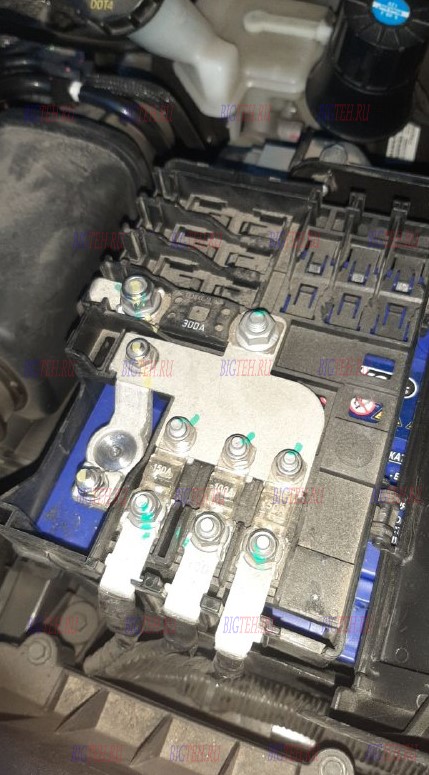

Шаг 2. Снятие клемм. Первой всегда снимается минусовая клемма (черный провод, «–»). На CS35 Plus минусовой провод оснащен простым болтовым зажимом на 10 или 12. Ослабьте гайку, снимите клемму и отведите провод в сторону от аккумулятора, прижав его к корпусу воздушного фильтра, чтобы исключить случайное касание с плюсом. Затем откиньте защитную красную крышку с плюсовой клеммы и тем же ключом ослабьте её крепление.

Шаг 3. Демонтаж прижимной планки. Головкой на 10 откручивайте гайку шпильки, одновременно поджимая планку (как описано выше). После полного снятия гайки извлеките шпильку вверх, снимите планку и отложите их в чистое место, чтобы не потерять.

Шаг 4. Извлечение старой АКБ. Аккумулятор на CS35 Plus достаточно легкий (11–14 кг в зависимости от технологии), но поднимать его нужно осторожно, так как посадочный поддон имеет боковые ограничители. Сначала приподнимите край, ближний к радиатору, затем плавно вытягивайте батарею на себя, стараясь не задеть жгут проводов датчика массового расхода воздуха, который проходит рядом.

Шаг 5. Ревизия поддона. Пустое место тщательно очистите от грязи, песка и окислов. Проверьте состояние резиновых демпфирующих прокладок на дне поддона — если они задубели или потрескались, батарея будет передавать вибрации на кузов, а сам корпус аккумулятора — быстрее разрушаться. При необходимости вырежьте новые прокладки из куска транспортерной ленты или купите универсальные.

Шаг 6. Установка новой батареи. Новый аккумулятор 242х175х190 прямой полярности ориентируете так, чтобы плюсовая клемма оказалась ближе к левому крылу (сторона водителя), а минусовая — к правому. Опустите его в поддон строго вертикально, проверьте, чтобы бортики сели в направляющие. Заведите прижимную планку в паз на основании, вставьте шпильку и наживите гайку от руки. Затягивайте без фанатизма — как только планка плотно прижала АКБ, достаточно. Момент примерно 5–7 Нм, не более.

Шаг 7. Подключение клемм. Сначала надевается плюсовая клемма и затягивается до ощутимого сопротивления — рукой попробовать, клемма не должна прокручиваться на конусе. Затем надевается минусовая. Часто в момент контакта «массы» проскакивает небольшая искра — это нормально, заряд пошел на сглаживающие конденсаторы в блоках.

Шаг 8. Первый запуск. Сядьте в салон, включите зажигание (не заводя двигатель) и дайте системам 10–15 секунд на самотестирование. Вы увидите, как стрелки приборов сделают полный «взмах», а на дисплее появится логотип Changan. Заведите мотор. Если на приборке загорелась лампа ESP или рулевого управления — не паникуйте. Заглушите мотор, поверните руль до упора влево, потом до упора вправо, подержите в крайних положениях по 2–3 секунды. Это откалибрует датчик угла поворота. Ошибка должна погаснуть. Далее проверьте работу всех стеклоподъемников в автоматическом режиме. Если «авторежим» пропал, опустите стекло до упора и удерживайте кнопку 3 секунды, затем поднимите и снова удерживайте. Процедуру повторить для каждого стекла.

Чего делать категорически нельзя

1. Не «прикуривайте» от другой машины при снятом аккумуляторе. Если старый аккумулятор уже умер, а вы хотите завести двигатель от донорских проводов, не вздумайте подключаться к оголенным силовым кабелям при вынутой батарее. Всплеск напряжения без демпфирующей емкости способен сжечь диодный мост генератора и блок мультимедиа.
2. Не замыкайте клеммы при проверке искры. Дедовский метод «бросить ключ на клеммы» для проверки заряда на современной машине равносилен русской рулетке — короткое замыкание через CAN-шину может навсегда усыпить блок управления.
3. Не лейте электролит в AGM. Если спустя годы эксплуатации вы решите «реанимировать» AGM-батарею путем долива дистиллята или кислоты через просверленные отверстия — выбросьте её. Стекловолоконные маты потеряли упругость, и рекомбинация газов нарушена, банка вздуется.

Заключительные рекомендации

Замена аккумулятора на Changan CS35 Plus — процедура, которая не требует сканеров и «прописок», но требует аккуратности и четкого понимания геометрии 242х175х190. Прямая полярность и нижняя прижимная планка — два ключевых момента, где ошибка превращает простую работу в ремонт с дрелью и метчиком. Не гонитесь за емкостью «побольше» — в этот поддон устанавливается именно то, что нужно, и любое превышение габаритов ведет к проблемам. Относитесь к аккумулятору как к важному компоненту интеллектуальной сети, а не просто «банке с кислотой», и он отплатит уверенным пуском в самый лютый мороз и стабильной работой всех электронных ассистентов. После замены не поленитесь записать дату и марку новой батареи в сервисную книжку — дисциплина в обслуживании китайского автомобиля окупается отсутствием внезапных сюрпризов на дороге.
