Замена аккумулятора на Mazda CX-5 diesel 2.2 diesel (150/175 л.с.) рестайлинг 2015 – 2017

Турбодизельный CX-5: когда японская надёжность встречается с европейской тягой

Когда в 2012 году мир увидел первое поколение Mazda CX-5 с заводским обозначением KE, мало кто мог предположить, насколько сильно этот автомобиль изменит расстановку сил в сегменте компактных вседорожников. Японские инженеры, вооружённые философией KODO и технологиями SKYACTIV, создали машину, которая не просто хорошо выглядела — она дарила водителю эмоции, несвойственные утилитарным кроссоверам. В 2015 году модель подверглась плановой модернизации, затронувшей экстерьер и интерьер. Рестайлинговые экземпляры 2015-2017 годов выпуска щеголяют обновлённой радиаторной решёткой с горизонтальными планками, видоизменённой светодиодной оптикой и полностью перекроенной передней панелью, где над центральной консолью парит элегантный дисплей фирменного комплекса MZD Connect.

Отдельного разговора заслуживает модификация с двухлитровым турбодизелем Skyactiv-D, доступным в двух степенях форсировки — на 150 либо 175 лошадиных сил. Этот агрегат, оснащённый двухступенчатой системой наддува и прецизионным непосредственным впрыском, покоряет не столько пиковой мощностью, сколько колоссальным крутящим моментом в 420 ньютон-метров, который обрушивается на колёса практически с холостых оборотов. Вкупе с умеренным аппетитом на тяжёлое топливо такой тандем делает CX-5 идеальным спутником для дальних путешествий. Однако дизельная сущность накладывает и особые обязательства: высоченная компрессия требует от стартера богатырского усилия, а система i-stop, глушащая мотор на перекрёстках, — батареи, готовой выдерживать бесчисленные циклы разряда и заряда. Вот почему к выбору и установке нового аккумулятора на эту версию нужно подходить с особой щепетильностью.

Выбираем источник питания: что нужно знать владельцу дизельной CX-5

Поиск подходящей батареи для турбодизельной Mazda CX-5 — занятие, требующее вдумчивости и отказа от спонтанных покупок. Посадочное место, алгоритмы работы системы энергоменеджмента и специфика дизельного пуска диктуют чёткие рамки, выход за которые сулит проблемы с монтажом и некорректную работу электронных ассистентов.

Ключевые технические характеристики:

• Типоразмер и габаритные размеры: Исключительно D26L с линейными параметрами 260 × 173 × 220 миллиметров. Это более массивный корпус по сравнению с батареями, устанавливаемыми на бензиновые модификации (там применяется D23L). Увеличенная длина продиктована необходимостью разместить внутри моноблока пластины большей площади — это единственный способ обеспечить чудовищный пусковой ток, необходимый для прокрутки дизеля с его экстремальной степенью сжатия. Отклонения от указанных габаритов даже на считанные миллиметры приведут к тому, что корпус либо застрянет в поддоне, либо верхняя скоба не сможет его зажать.
• Расположение токовыводов: Обратная схема (плюс справа). Поставьте батарею перед собой так, чтобы сторона с наклейками смотрела на вас. При правильной ориентации клемма со знаком «+» окажется по правую руку, а «–» — по левую. Перепутать полярность смерти подобно: штатные кабели имеют строго выверенную длину и при ошибке попросту не дотянутся до нужных штырей.
• Технология изготовления: Только EFB (Enhanced Flooded Battery — улучшенная наливная батарея). Это не пожелание, а жёсткое предписание, обусловленное наличием системы i-stop. Традиционные кальциевые аккумуляторы не спроектированы под регулярные глубокие просадки, неизбежные при частых остановках и последующих запусках дизельного агрегата. Монтаж стандартной АКБ приведёт к её скоротечной кончине — бывает, что уже через три-четыре месяца — и может вызвать хаотичные глюки бортовой электроники. Завод-изготовитель комплектовал дизельные CX-5 батареями EFB от таких именитых брендов, как YUASA, Varta либо Exide.
• Электрические показатели: Для гарантированного пуска 2,2-литрового дизеля, особенно когда столбик термометра уходит в минус, минимально допустимые значения — 80-95 Ампер-часов по ёмкости и 700-760 Ампер тока холодной прокрутки (в соответствии с методикой EN). Оригинальная батарея, покидавшая конвейер, имела номинал около 80 А·ч и пусковой ток в районе 700-750 А.
• Профиль контактов: Азиатские штыри (JIS, толстые). Цилиндрические выводы, поднимающиеся над верхней гранью моноблока.
• Способ фиксации: Верхняя прижимная планка. Фиксация осуществляется посредством стальной скобы, опоясывающей корпус сверху. Оригинальная деталь имеет каталожный номер KD53-56-04Y и применяется, помимо прочего, именно на дизельных модификациях.

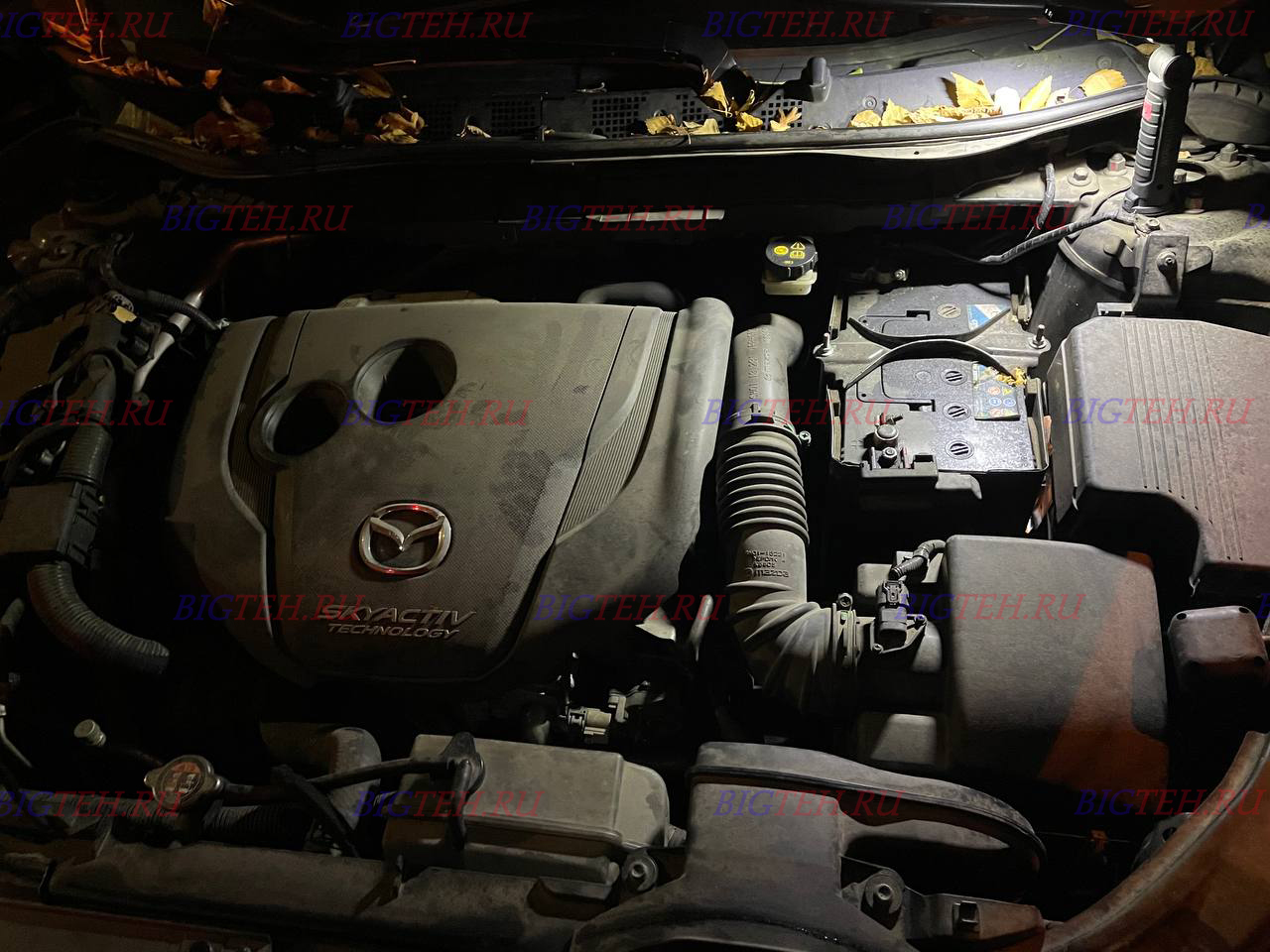

• Местонахождение: Подкапотное пространство, сектор у левой фары (со стороны водительского кресла).

Варианты качественных аккумуляторов:

• BUSHIDO EFB Start Stop S95 130D26L 80 Ач
• DOMEI Extra BOOST IS EFB S-95 Start-Stop 75Ah 700A
• SOLITE EFB S95 80Ач
• FB ECHNO IS EFB S-95 Start-Stop 64 Ач
• TAB EFB Asia 57029 70 Ач 680А

Пошаговое руководство по замене АКБ на дизельном CX-5

Для предстоящей операции понадобится стандартный арсенал: трещотка с головкой на 10 мм (для зажимов клемм) и ключ на 10 мм (для крепежа верхней планки).

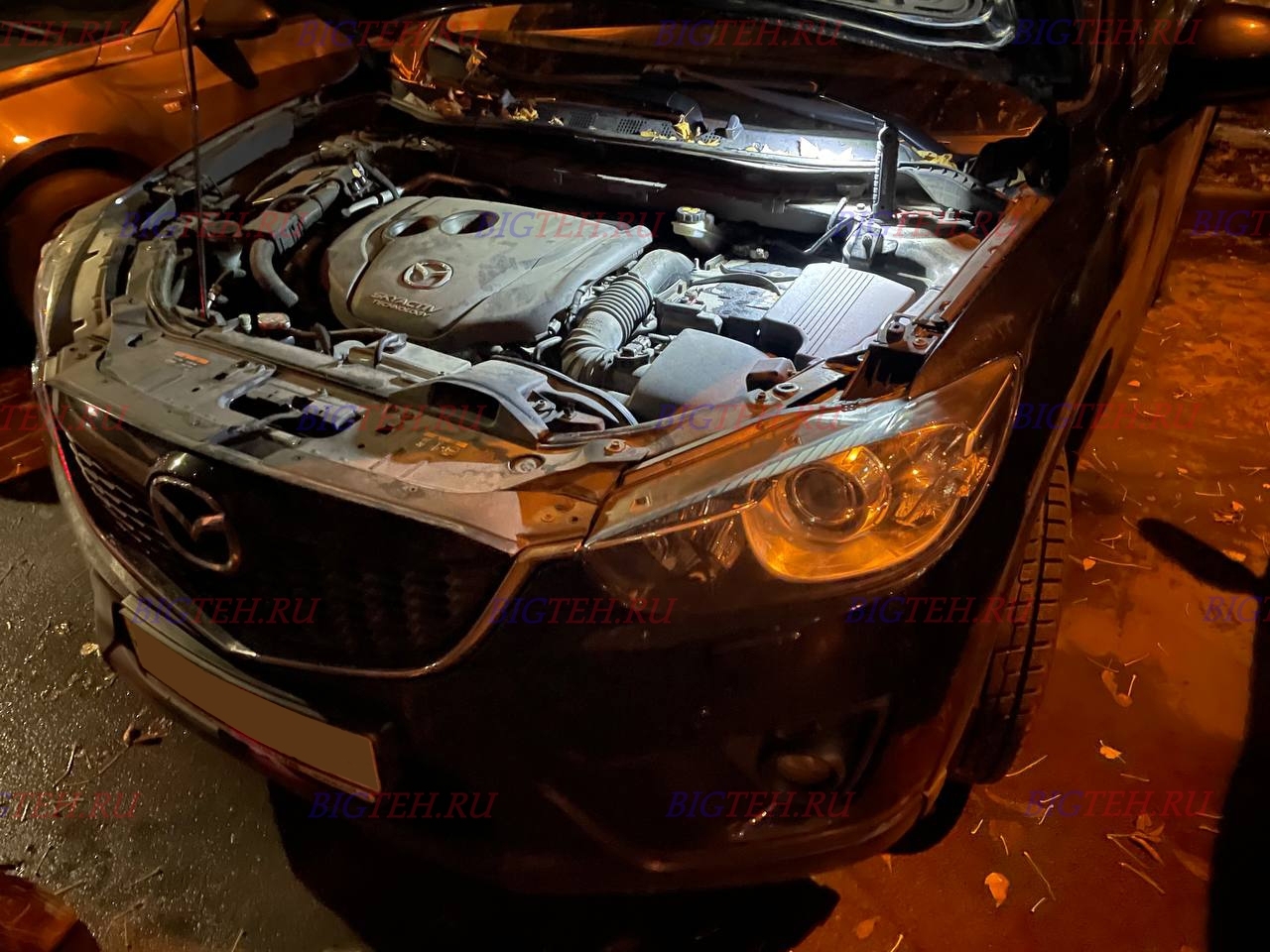

Шаг №1. Предварительные манипуляции и доступ к узлу

Заглушите мотор и деактивируйте зажигание, вынув ключ. Поставьте машину на ручник. Выждите паузу в 5-7 минут — за это время все контроллеры (блоки i-stop, MZD Connect, кузовная электроника) закончат внутренние процессы и уснут. Поднимите капот и застопорите его упором.

Специфика дизельной версии: На CX-5 с мотором Skyactiv-D короб воздушного фильтра и патрубок впуска могут частично загораживать подход к аккумулятору. Чтобы не мучиться в тесноте, рекомендуется вывернуть два винта крепления заборника, слегка приподнять фильтрующий блок и отодвинуть его вбок, как это советуют в технических мануалах. Потраченные пара минут с лихвой окупятся удобством при извлечении тяжёлой батареи.

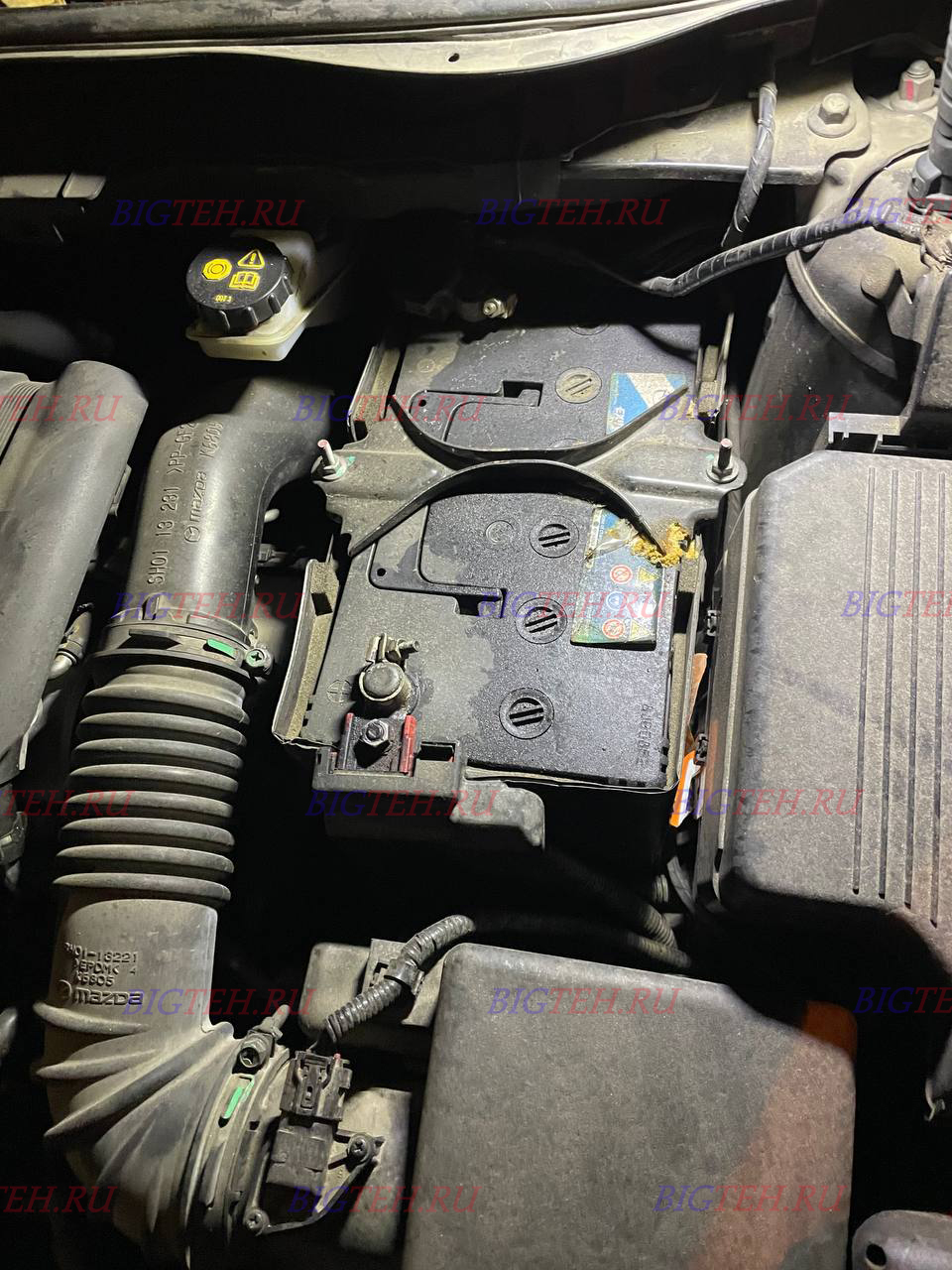

Шаг №2. Извлечение отслужившей батареи

Не нарушайте приведённый ниже порядок отсоединения проводов. Это азбука безопасности, оберегающая нежную микроэлектронику от бросков напряжения и риска короткого замыкания.

1. Отключение монитора состояния АКБ. На дизельных комплектациях возле минусового вывода либо непосредственно на нём закреплён разъём датчика. Разомкните его до того, как приступите к работе с силовыми кабелями — это исключит запись ошибочных показаний в память ЭБУ.
2. Сброс «минуса». Воротком на 10 попустите стяжную гайку на чёрном проводе с меткой «–». Стащите концевик со штыря и отведите жгут вбок, надёжно зафиксировав его от самопроизвольного возврата.
3. Отстыковка «плюса». Отогните изолирующий красный колпачок. Ослабьте болт и демонтируйте наконечник с контактной площадки.
4. Снятие фиксатора проводки. На многих CX-5 косы проводов пристёгнуты клипсой к корпусу поддона. Отщёлкните этот фиксатор, чтобы высвободить пространство для манёвра с батареей.
5. Демонтаж верхней траверсы. Найдите стальную дугу, охватывающую корпус сверху (артикул KD53-56-04Y). Головкой на 12 отверните гайки или винты её крепления и уберите скобу в сторону.
6. Эвакуация корпуса. Надёжно ухватив батарею двумя руками, выньте её из лотка. Имейте в виду, что агрегат ёмкостью 80-95 А·ч тянет на 20-23 килограмма — действуйте предельно осторожно, чтобы не оставить царапин на крыле или не повредить пластиковые элементы подкапотки.

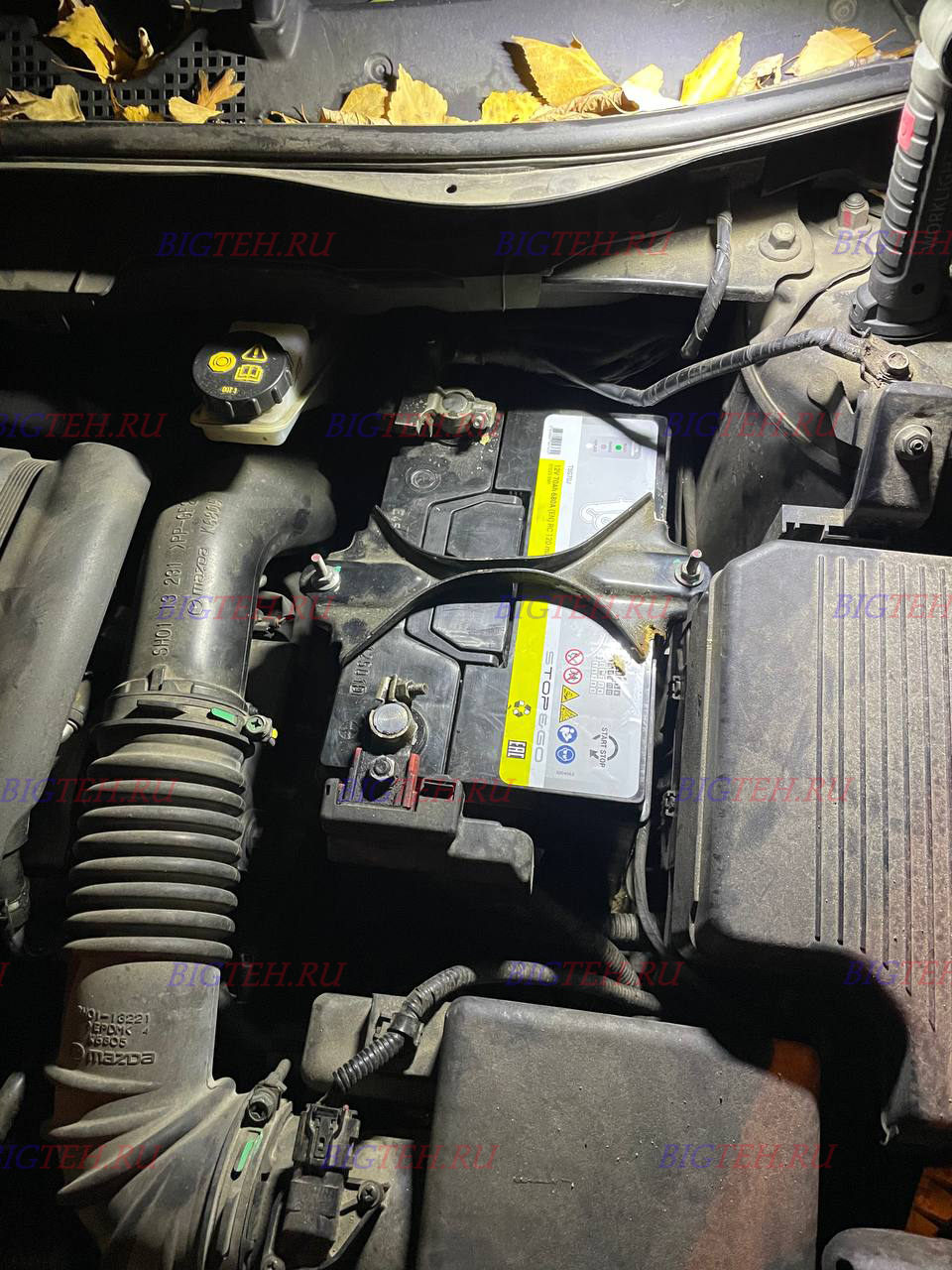

Шаг №3. Инсталляция свежей батареи EFB D26L

1. Ревизия ниши. Пока гнездо пустует, выметите оттуда скопившийся песок и пыль. Осмотрите металлические наконечники кабелей. При обнаружении следов коррозии (белёсый или зеленоватый рыхлый налёт) зачистите контактные зоны мелкой шкуркой либо щёткой по металлу.
2. Укладка корпуса. Опустите новую батарею в ложемент. Ещё раз визуально убедитесь в соблюдении обратной полярности: плюс должен быть ориентирован в сторону правого крыла машины.
3. Фиксация. Водрузите на место верхнюю траверсу и затяните крепёж. Усилия должны хватить на то, чтобы напрочь исключить подвижки корпуса на кочках, но переусердствовать не стоит — пластик моноблока может треснуть.
4. Возврат проводной клипсы. Защёлкните держатель жгута на прежнее место.
5. Подсоединение монитора АКБ. До накидывания клемм обязательно состыкуйте разъём датчика, отсоединённый ранее. Этот шаг критически важен для адекватной работы алгоритмов управления зарядом и системой i-stop.
6. Восстановление контакта. Меняем очерёдность. Сначала на штырь надевается красный наконечник и надёжно обжимается (рекомендованный момент 5-6 Нм). Изолирующая крышка возвращается на место. Затем те же манипуляции проводятся с чёрным массовым проводом. Кратковременная искра в миг соприкосновения — явление штатное, сигнализирующее о подаче питания на дежурные цепи (сигнализацию, плафоны, телематику).
7. Восстановление воздушного тракта. Верните корпус фильтра в исходную позицию и затяните винты его крепления.

Шаг №4. Пуск и контроль функционирования

Запустите двигатель. Учитывая дизельную природу, стартер должен крутить резво и схватывать уверенно, даже если на улице морозно. Проверьте корректность работы фар, климат-контроля, мультимедиа и системы i-stop (если она активирована).

Особенности поведения автомобиля после обесточивания

Полное отключение источника питания на CX-5 обнуляет часть адаптивных данных. Это норма, не требующая визита к официалам, но подразумевающая некоторые действия.

• Калибровка системы i-stop. После установки новой батареи (особенно если прежняя была сильно уставшей) функция «старт-стоп» может какое-то время бездействовать или вести себя непредсказуемо. Контроллер должен заново оценить параметры источника питания. Примите к сведению: для дизельных модификаций иногда требуется выполнение особого ритуала переобучения i-stop продолжительностью до часа, включающего строгую последовательность действий. Если спустя несколько поездок система не ожила, есть смысл наведаться к дилеру для калибровки через диагностический сканер.
• Индикация неполадок. Если на щитке приборов продолжает гореть предупреждение о сбое в системе зарядки или мигает оранжевый символ i-stop, вероятно, требуется сброс сохранённых значений контроллера. Зачастую ошибка самоликвидируется после пробега в 10-20 километров.
• Стеклоподъёмники. Режим автоматического доводчика стёкол пропадёт. Для его воскрешения опустите каждое стекло до предела и держите клавишу 2-3 секунды, после чего поднимите до упора и снова зафиксируйте кнопку. Повторить для всех дверей.
• Часы и медиацентр. Понадобится выставить правильное время на табло и в MZD Connect. Предустановки радиостанций и звуковые профили, как правило, сохраняются.
• Адаптация мотора и коробки. Контроллер впрыска и блок автомата начнут процесс самообучения заново. В первые десятки километров могут ощущаться небольшие колебания холостых оборотов и немного другая логика смены передач — это временное явление.

Советы по продлению жизни EFB-батареи на дизеле

Чтобы новый аккумулятор технологии EFB честно отходил положенный ему срок, придерживайтесь нескольких нехитрых рекомендаций:

• Консервация контактов. По окончании монтажа покройте зажимы клемм токопроводящей смазкой либо антикоррозийным спреем. Это поставит заслон окислам и обеспечит стабильный пуск.
• Нюансы дизельной эксплуатации. Дизель крайне требователен к пусковому току, в особенности зимой. Если машина неделями стоит без движения или катается исключительно на короткие дистанции, генератор не в силах компенсировать затраты энергии. Полезно раз в квартал восстанавливать ёмкость с помощью сетевого ЗУ, имеющего режим для EFB/AGM.
• Система i-stop. Даже если вы привыкли отключать эту функцию кнопкой слева от руля при каждом запуске, это не повод устанавливать обычную батарею. Электронная архитектура автомобиля всё равно заточена под параметры EFB, и датчик контроля продолжает мониторить состояние аккумулятора.
• Утилизация. Старая батарея содержит свинец и агрессивный электролит — её удел не помойка, а специализированный приёмный пункт или зачёт по схеме Trade-in при покупке новой.

Вооружившись этим руководством, вы спокойно справитесь с заменой аккумулятора на дизельной Mazda CX-5 рестайлинг 2015-2017 годов в гаражных условиях, сберегая время и деньги. Ключевые моменты, которые нельзя упускать: строгое соответствие типоразмеру D26L, использование только технологии EFB, учёт особенностей доступа к батарее на дизеле и безупречное соблюдение порядка подключения датчика и клемм.
