Замена аккумулятора на Mazda CX-5 2017г

Самурайская точность

Кодо, Дзинба Иттай и рождение бестселлера из Хиросимы

Когда в 2016 году на автосалоне в Лос-Анджелесе Mazda представила второе поколение кроссовера CX-5, автомобильная общественность замерла в восхищении. Это был редкий случай, когда производитель не побоялся полностью перекроить внешность модели, ставшей мировым бестселлером, не растеряв при этом её ДНК. Дизайн, созданный под руководством шеф-стилиста Икуо Маэды, следовал философии «Кодо — душа движения». Хищный прищур фар, массивная решётка радиатора, ниспадающая линия крыши и отсутствие единой прямой кромки на всём кузове — автомобиль выглядел так, будто его вырезали из цельного слитка обсидиана, пока металл ещё был горячим. При этом инженерная группа под началом Хирофуми Нисимуры реализовала концепцию «Дзинба Иттай» — «всадник и конь едины». Каждый орган управления, от педали газа до переключателя поворотников, настраивался так, чтобы водитель ощущал автомобиль продолжением собственного тела.

В 2017 модельном году CX-5 обосновался на российском рынке с бензиновыми моторами SkyActiv-G объёмом 2.0 и 2.5 литра. Эти двигатели с рекордной для атмосферных моторов степенью сжатия 13:1, работающие по циклу Миллера, стали визитной карточкой марки. Они экономичны, тяговиты и, что важно для нашей темы, крайне чувствительны к качеству бортового питания. Электронная система управления впрыском, фазами газораспределения и, что уникально, степенью открытия клапанов рециркуляции отработавших газов требует стабильного напряжения без просадок. Как только аккумулятор начинает сдавать, CX-5 предупреждает об этом деликатно: сначала система i-Stop перестаёт глушить мотор на светофорах, затем появляется задумчивость мультимедийного комплекса MZD Connect, а позже — и вялая прокрутка стартера холодным утром.

Почему под капотом CX-5 живёт аккумулятор японского стандарта

Mazda, как и подобает настоящему японскому производителю, придерживается национального стандарта JIS при компоновке электрической системы. Посадочное место под капотом CX-5 вырезано под типоразмер D23L. Эта аббревиатура — не просто набор символов, а зашифрованный технический паспорт батареи.

Буква D определяет класс по ширине (173 мм) и, что критически важно, по высоте (225 мм). Это значительно выше стандартных европейских аккумуляторов, чей рост обычно не превышает 190 мм. Если вы ошибётесь и купите низкую батарею, верхняя прижимная планка просто зависнет в воздухе, не касаясь корпуса. Зафиксировать аккумулятор не получится, и он будет мигрировать по поддону при каждом манёвре. Цифры 23 — это длина корпуса в сантиметрах (232 мм). Буква L в японской классификации указывает на расположение положительного вывода: плюс слева, если смотреть на машину спереди. Для европейского понимания это обратная полярность. Существует зеркальный вариант D23R с прямой полярностью — остерегайтесь его, провода на CX-5 не имеют запаса по длине для перестановки.

Технология EFB (Enhanced Flooded Battery). Здесь нужно пояснение. CX-5 оснащается системой i-Stop — фирменной маздовской реализацией «Старт-Стоп». В отличие от многих конкурентов, где двигатель запускается стартером, i-Stop использует хитрый алгоритм: блок управления останавливает поршни в определённой фазе, а для повторного запуска впрыскивает топливо в нужный цилиндр и воспламеняет его, лишь слегка помогая стартером. Тем не менее, частые циклы «стоп-старт» в городском трафике создают серьёзную нагрузку на аккумулятор. Обычная кальциевая батарея в таких условиях быстро сульфатируется и теряет ёмкость. EFB — это усиленная жидкостная батарея с полиэфирным покрытием сепараторов, которая в полтора-два раза лучше держит циклические нагрузки и более устойчива к глубокому разряду. Mazda на конвейере устанавливает именно EFB, и при замене настоятельно рекомендуется придерживаться той же технологии.

Электрические параметры: ёмкость 65–70 Ач, ток холодного пуска (CCA) не ниже 600 А по EN. Для бензинового SkyActiv-G с его высокой компрессией этого достаточно.
Рекомендованные производители: Panasonic Blue Battery (OEM-поставщик Mazda), Yuasa YBX (серия EFB), Varta Blue Dynamic EFB, Bosch S4 EFB, GS-Battery (японский бренд), FB (Furukawa).

Анатомия крепления: верхняя планка вместо нижней скобы

В отличие от многих европейских и корейских кроссоверов, где аккумулятор фиксируется снизу за юбку днища, инженеры Mazda выбрали верхнюю схему крепления. Батарея стоит в пластиковом поддоне, а поперёк её корпуса проходит металлическая дуга-скоба, которая двумя длинными шпильками с гайками притягивается к основанию ниши. Такая конструкция имеет свои плюсы: аккумулятор легко вынуть, не откручивая труднодоступный болт в глубине моторного отсека, а усилие прижима распределяется по всей верхней плоскости корпуса, а не концентрируется на одном пластиковом выступе. Минус тоже есть: если батарея хоть на пару миллиметров ниже стандарта, планка просто не достанет до крышки, и вы получите незафиксированный элемент. Поэтому ещё раз: высота — строго 225 мм.

Подготовка: уважение к интеллекту автомобиля

Mazda CX-5 2017 года — машина с развитой CAN-шиной и множеством контроллеров. Здесь нет сложной системы регистрации батареи как у европейских премиум-брендов, но сброс питания без подготовки может привести к потере адаптаций и появлению контрольных ламп, которые сами не погаснут.

1. Ставим автомобиль на ровную площадку. Глушим двигатель, ключ-брелок убираем в дом или кладём на расстояние не менее 5 метров от машины. Система бесключевого доступа Advanced Keyless Entry очень чувствительна, и присутствие ключа мешает блокам уснуть.
2. Открываем капот, фиксируем упором.
3. Опускаем водительское стекло до упора. Это страховка: центральный замок при сбросе и подаче питания иногда срабатывает некорректно, блокируя двери. Если ключ окажется в салоне, открытое окно спасёт ситуацию.
4. Выключаем всё, что можно выключить: климат-контроль, аудиосистему, свет фар (переводим из Auto в OFF). Ждём 15–20 минут. За это время мультимедиа MZD Connect припаркует головки жёсткого диска, контроллеры уйдут в дежурный режим, и CAN-шина опустеет.

Демонтаж старой батареи: пошаговый алгоритм

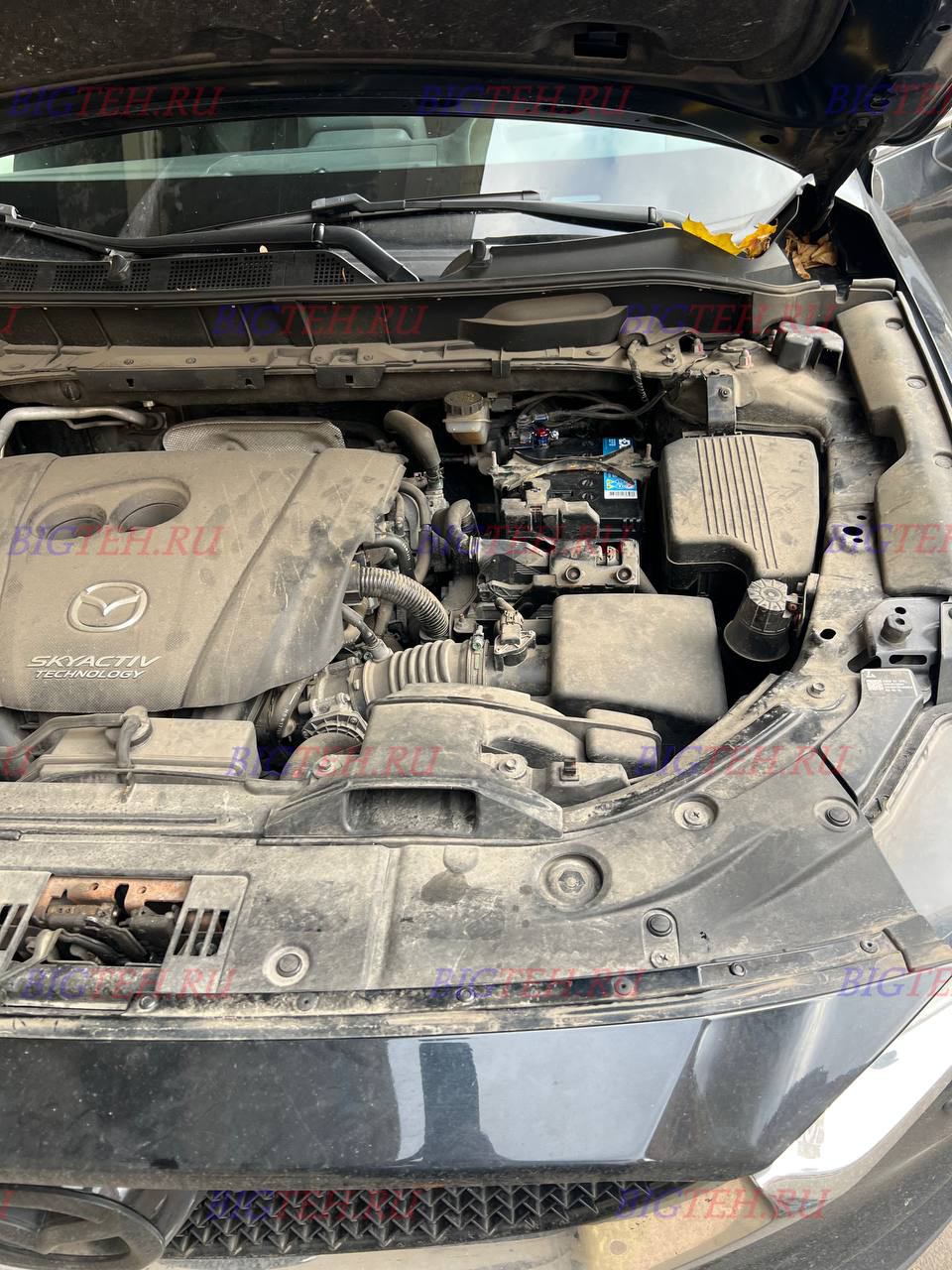

Аккумулятор на CX-5 расположен в левой передней части моторного отсека, сразу за фарой. Доступ к нему свободный, никаких патрубков сверху нет — японские инженеры позаботились об удобстве обслуживания.

Шаг 1: минусовая клемма. Ключ на 10 мм. Первой всегда отключается «масса» — это железное правило безопасности. Ослабляем гайку, снимаем клемму и отводим провод в сторону крыла. На минусовом проводе установлен датчик тока — небольшая чёрная коробочка с разъёмом. Это «глаза» системы контроля заряда. Обращайтесь с ним аккуратно, не дёргайте за провод и не пытайтесь отключить разъём без необходимости.

Шаг 2: плюсовая клемма. Откидываем красный пластиковый колпачок, ослабляем гайку, снимаем клемму. Укладываем провод на пластиковый корпус блока предохранителей, убедившись, что металлический наконечник не касается кузова.

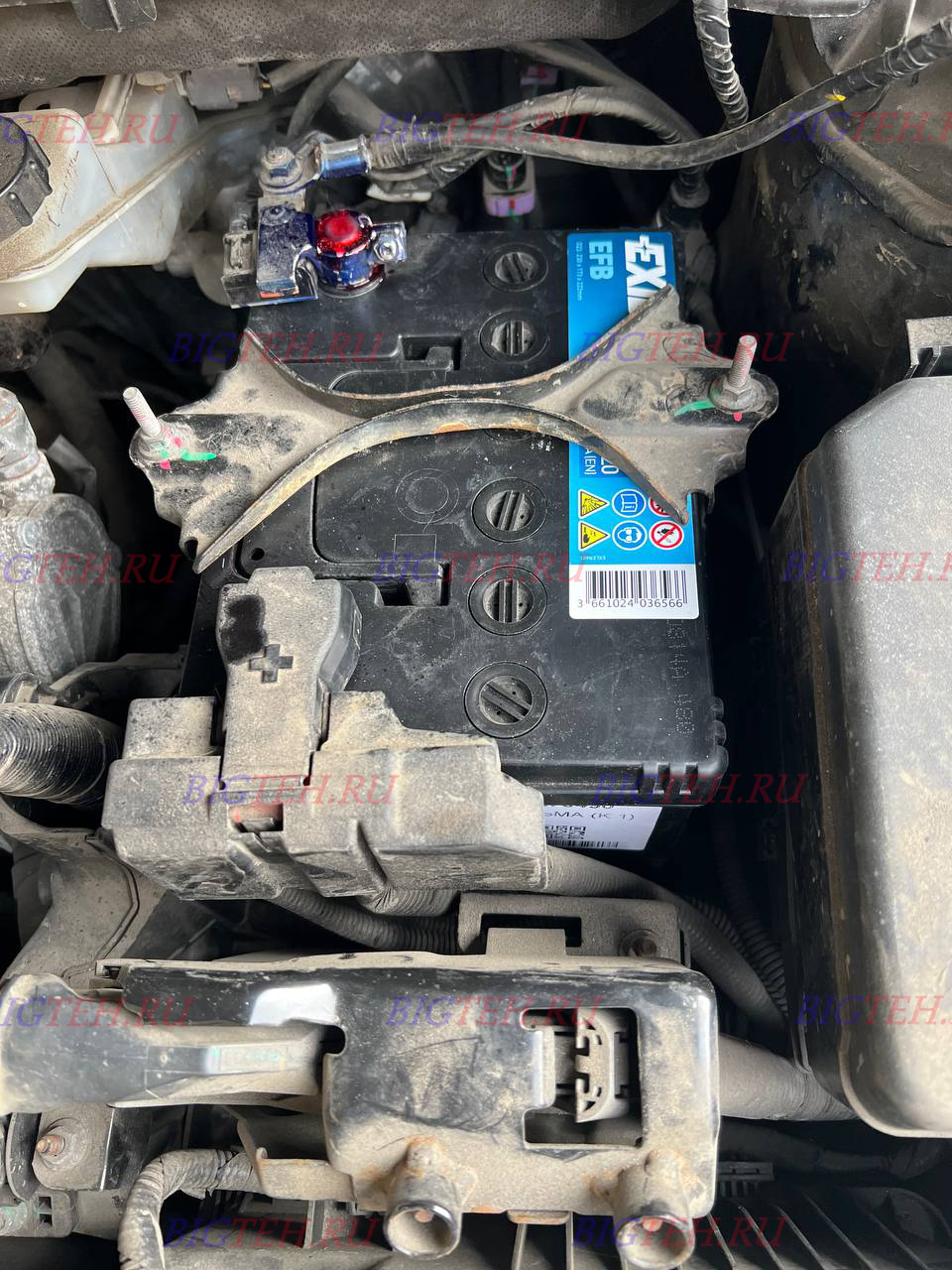

Шаг 3: верхняя прижимная планка. Это металлическая дуга, идущая поперёк аккумулятора. На концах — две гайки (обычно на 10 или 12 мм), накрученные на вертикальные шпильки. Откручиваем обе гайки, снимаем планку и откладываем в сторону. Следите за тем, чтобы шайбы и гроверы не соскочили со шпилек и не упали в недра моторного отсека.

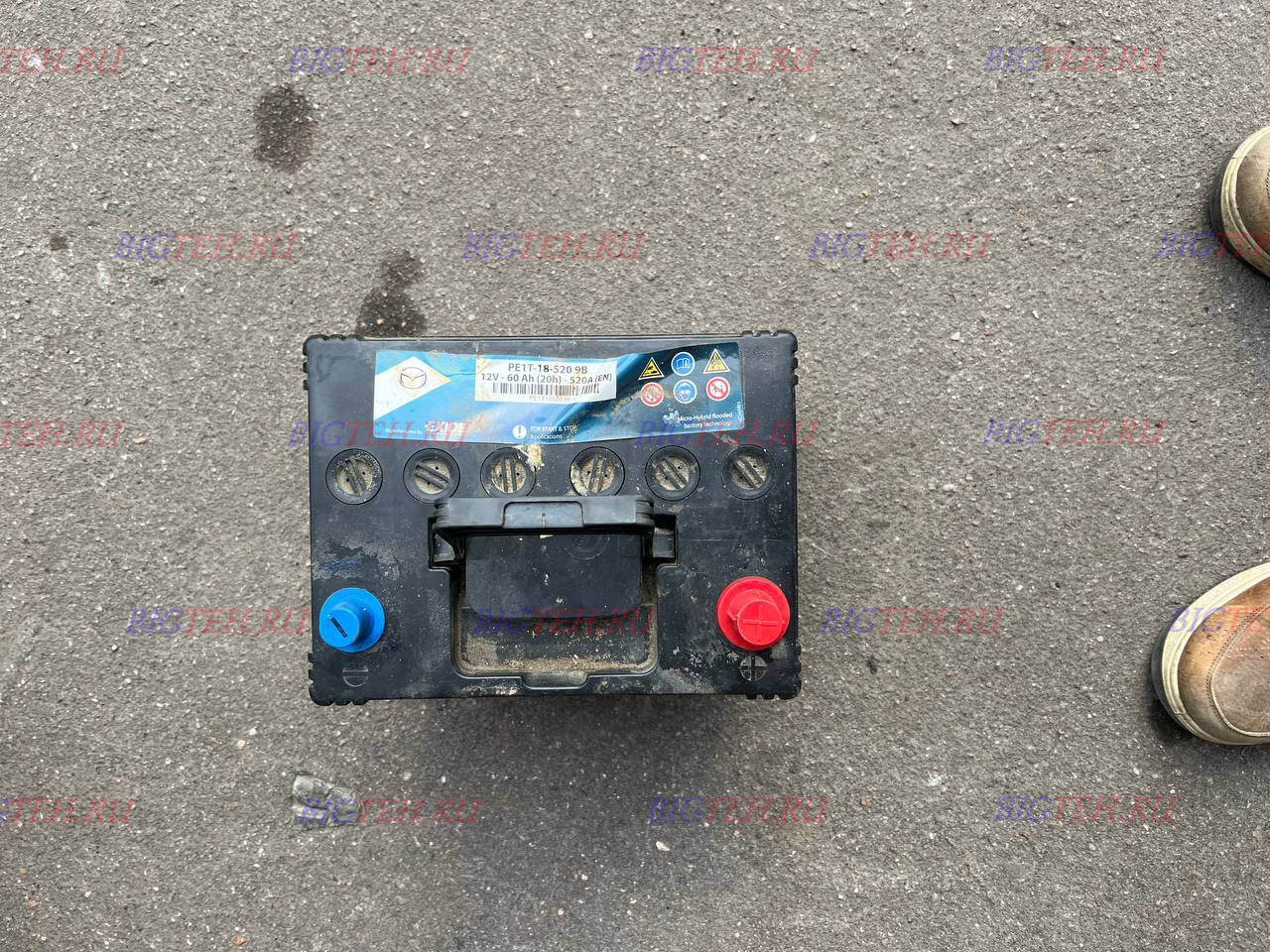

Шаг 4: извлечение. Аккумулятор D23L весит около 15–17 килограммов. На японских батареях почти всегда есть удобная складная ручка. Тянем вертикально вверх, без раскачиваний. Пластиковый поддон имеет направляющие, и батарея выходит по ним плавно.

Шаг 5: ревизия посадочного места. Пластиковый поддон на CX-5 — это не просто лоток, а продуманная конструкция с дренажными каналами. Однако со временем в них набивается грязь, песок и листва. Тщательно очистите поддон, удалите весь мусор. Проверьте, не застаивается ли вода — если дренаж забит, прочистите его тонкой проволокой. Протрите поддон тряпкой, смоченной в растворе пищевой соды (для нейтрализации возможных кислотных отложений). Насухо вытрите. Осмотрите металлическую прижимную планку: ржавчина? Зачистите щёткой и смажьте.

Установка новой EFB-батареи: точность и аккуратность

Распаковываем новую батарею D23L с маркировкой EFB. Проверяем полярность: плюс должен быть слева. Замеряем высоту — 225 мм, не меньше. Опускаем аккумулятор в поддон, следя за тем, чтобы он встал ровно, без перекосов, и опёрся днищем на площадку.

Устанавливаем верхнюю прижимную планку. Она должна лечь поперёк центральной части крышки, не задевая вентиляционные пробки (если они есть) и не давя на кромку. Наживляем гайки на шпильки от руки, затем затягиваем ключом, но без фанатизма. Правильный момент затяжки — когда батарея перестала смещаться от нажатия рукой. Перетяжка опасна: можно продавить пластиковую крышку или деформировать корпус. В отличие от нижней планки, где усилие сконцентрировано в одной точке, верхняя скоба распределяет нагрузку, но и у неё есть предел прочности.

Теперь клеммы. Сначала плюс. Зачищаем внутреннюю поверхность мелкой наждачной бумагой, если есть окислы. Надеваем на вывод до упора, затягиваем гайку. Клемма не должна проворачиваться. Закрываем красный колпачок. Затем минус — с установленным на нём датчиком тока. Аккуратно насаживаем на вывод, затягиваем. Оба контакта покрываем тонким слоем технического вазелина или специальной токопроводящей смазки. Это особенно важно на CX-5, потому что мазовская электрика не любит окисленных соединений — плавающие ошибки по датчикам могут начаться именно с плохого контакта на клеммах.

Первый запуск и работа с системой i-Stop

Садимся в машину, закрываем дверь. Нажимаем кнопку Start/Stop дважды без педали тормоза — включается зажигание. Приборная панель оживает, стрелки проходят круг почёта. Обратите внимание на проекционный дисплей (если он есть) — он тоже должен активироваться. Через 10 секунд выключаем зажигание, ждём 5 секунд и заводим двигатель (педаль тормоза + кнопка Start/Stop).

Мотор SkyActiv-G должен схватиться мгновенно. Даём поработать на холостых пару минут. Если на приборной панели загорелись индикаторы ABS, TPMS (давление в шинах) или системы динамической стабилизации — это норма. Калибруем датчик угла поворота руля: на месте поворачиваем руль до упора влево, до упора вправо, возвращаем в центр. Индикаторы гаснут. Если лампа TPMS продолжает гореть — сбросьте её кнопкой (на CX-5 она слева от руля, под панелью, нужно удерживать до мигания индикатора).

Особый момент — система i-Stop. После замены аккумулятора i-Stop может не активироваться сразу. Это не неисправность. Блок управления должен убедиться, что новая батарея полностью заряжена и способна выдерживать циклы «стоп-старт». Для этого нужно проехать 10–15 километров в смешанном цикле. На CX-5 2017 года i-Stop начинает работать обычно после 20–30 минут поездки, когда двигатель прогреется, а батарея накопит достаточный заряд. Если система не активировалась и через день — проверьте в меню мультимедиа раздел «Монитор экономии топлива», там отображается статус готовности i-Stop. Если написано «Заряд батареи» — просто продолжайте ездить, всё в порядке.

Что потребует перенастройки:

• Стеклоподъёмники. Авторежим сбрасывается. Каждое стекло: вниз до упора, вверх до упора, удерживать клавишу 3 секунды после закрытия до щелчка.
• Часы и мультимедиа. MZD Connect синхронизирует время по GPS, но иногда требуется подтвердить часовой пояс в настройках. Сохранённые радиостанции и настройки эквалайзера, скорее всего, сбросятся — их придётся выставить заново.
• Адаптация коробки передач. Если у вас автомат, блок TCU сбросил накопленные данные о вашем стиле вождения. Первые 50–70 километров переключения могут быть чуть заметнее. Ездите плавно, без агрессии, и коробка адаптируется заново.

Эксплуатационные советы для EFB на Mazda CX-5

1. Зарядка. Если вы используете стационарное зарядное устройство, подключайте минусовой провод к массе кузова (на моторном щите есть специальный выступ-штырь), а не к минусовой клемме аккумулятора. Так ток пройдёт через датчик, и система контроля заряда зафиксирует пополнение ёмкости. Зарядное устройство должно поддерживать режим EFB (напряжение 14.4–14.7 В).
2. i-Stop и короткие поездки. Если вы ездите преимущественно на короткие расстояния (менее 5 километров), аккумулятор не успевает восполнить заряд, потраченный на работу i-Stop. Рекомендуется раз в месяц совершать поездку длительностью 40–50 минут по трассе либо подключать зарядное устройство для полного цикла восполнения ёмкости.
3. Зимняя эксплуатация. При температуре ниже -20°C i-Stop автоматически отключается — это штатное поведение, запрограммированное для сохранения заряда батареи. Не пытайтесь принудительно активировать систему кнопкой, пока машина не прогреется до рабочей температуры.
4. Прикуривание. CX-5 может выступать донором, но только при заглушенном моторе. Подключаем провода: плюс к плюсу, минус — к массе реципиента. Заводим донора, даём поработать 5 минут на повышенных оборотах, только потом запускаем реципиента. Ни в коем случае не прикуривайте от CX-5 с работающим двигателем — скачок напряжения может вывести из строя DC-DC преобразователь или блок управления i-Stop.
5. Контроль напряжения. В CX-5 2017 года можно вывести на центральный дисплей экран мониторинга i-Stop (через меню «Приложения»), где отображается текущее напряжение батареи. Нормальный диапазон: 12.5–14.8 В в зависимости от режима зарядки. Если после длительной поездки напряжение не поднимается выше 12.8 В — это повод проверить генератор или саму батарею.

Замена аккумулятора на Mazda CX-5 2017 года — это занятие для вдумчивого владельца. Японский типоразмер D23L с его непривычной высотой 225 мм и обязательной обратной полярностью не прощает подхода «куплю что влезет». Верхняя планка вместо европейской нижней скобы диктует свою специфику монтажа, а технология EFB продиктована не маркетингом, а реальной необходимостью выдерживать циклы i-Stop. Но если вы вооружены знанием маркировки, имеете под рукой ключ на 10, головку на 12 и 20 минут свободного времени — всё получится. А благодарная Mazda отплатит вам за заботу тихой работой мотора SkyActiv-G, исправной системой i-Stop и тем уникальным чувством единства с автомобилем, которое японцы называют Дзинба Иттай.
