Замена аккумулятора на Mazda CX-9 (2011)

Тонкая работа для большого зверя: самостоятельная замена аккумулятора на Mazda CX-9 (TB) 2011 года

История этого автомобиля неразрывно связана с глобальной экспансией японского бренда на рынок Северной Америки. Mazda CX-9 с заводским индексом TB — это не просто увеличенная копия «младших» кроссоверов, а самостоятельная модель, построенная на базе платформы Ford CD3, той самой, что лежала в основе Ford Edge и Lincoln MKX. Премьера первого поколения состоялась в 2006 году на автосалоне в Нью-Йорке, но именно версия 2011 модельного года, о которой мы говорим, стала вершиной эволюции дорестайлингового кузова. Любопытно, что за внешность этого семиместного гиганта отвечал Икуо Маэда, шеф-дизайнер, подаривший нам впоследствии язык дизайна «Kodo», однако здесь мы видим переходный этап: напористая решетка радиатора, раздутые колесные арки и стремительный силуэт, маскирующий немаленькие габариты.

С технической точки зрения это торжество инженерной мысли, адаптированной под тяжелое топливо. В Россию официально поставлялись версии с бензиновым V6 семейства MZI объемом 3.7 литра (277 лошадиных сил). Этот мотор, созданный при участии коллег из Ford, отличается не только солидным аппетитом к топливу, но и крайне высокими требованиями к качеству электропитания. Шесть цилиндров, высокая степень сжатия и огромный крутящий момент требуют от аккумуляторной батареи выносливости настоящего марафонца. Замена АКБ на этом автомобиле не терпит дилетантского подхода: неправильный выбор типоразмера или попытка сэкономить на пусковом токе могут оставить вас с обездвиженной двухтонной машиной в самый неподходящий момент. Сегодня мы детально, шаг за шагом, разберем, как поменять батарею, не повредив электронику премиального класса и сохранив все настройки.

Анализ исходных данных: что скрывается под аббревиатурой D26L

Прежде чем открывать капот, необходимо твердо усвоить стандарт, по которому строится выбор батареи. Маркировка D26L — это азиатский индустриальный код, который не дает права на ошибку. Давайте расшифруем его. Литера «D» указывает на класс ширины: в нашем случае это 173 миллиметров. Цифра «26» обозначает длину корпуса в сантиметрах, то есть ровно 260 мм. Это на 2,8 сантиметра длиннее, чем популярный европейский типоразмер L2 (242 мм), и путаница здесь смертельно опасна: более короткую батарею вы просто не сможете закрепить, она будет болтаться в посадочном гнезде. И, наконец, литера «L» (Left) говорит нам о том, что полярность обратная. Если стоять лицом к автомобилю, плюсовая клемма будет слева. В «японской» терминологии это часто называют «обратной полярностью» (минус справа), и это критично, потому что штатные провода на Mazda CX-9 не имеют запаса по длине.

Физические габариты D26L предельно конкретны: длина 260 мм, ширина 173 мм и высота 225 мм. Высота — это параметр, который многие игнорируют, а зря. Посадочная площадка в подкапотном пространстве CX-9 имеет строго отформованную нишу. Если батарея будет выше 225 мм, вы не сможете установить верхнюю прижимную планку. Если ниже — планка просто не прижмет корпус, и вибрации тяжелого V6 быстро превратят внутренние пластины аккумулятора в труху. Что касается электрических характеристик, то мотору 3.7 требуется пусковой ток (CCA) не ниже 600 ампер по европейскому стандарту. Емкость же должна составлять 70-75 Ач. Все, что ниже — компромисс, ведущий к быстрой кончине стартера.

Подготовительный этап: инструмент и цифровая гигиена

Mazda CX-9 2011 года выпуска — автомобиль, нафаршированный электроникой. Здесь вам и продвинутая мультимедиа с сенсорным экраном, и климат-контроль с массой заслонок, и электроприводы сидений с памятью. Полное обесточивание бортовой сети приводит к сбросу адаптаций двигателя и трансмиссии, что может повлечь за собой нестабильную работу в первые десятки километров. Чтобы этого избежать, профессионалы используют «подпорку» памяти через диагностический разъем OBD-II. Портативные устройства сохранения настроек стоят недорого, но спасают от танцев с бубном. Если такого гаджета нет, можно классически запитать цепь через прикуриватель от внешнего 12-вольтового источника, но это менее надежно, так как современные шины CAN уходят в спящий режим.

Из инструмента вам потребуется:

• Трещотка с головкой на 10 и карданчиком (для прижимной планки).
• Жесткая щетка по металлу или абразивная шкурка.
• Медная смазка или специальный спрей для защиты клемм.
• Динамометрический ключ (опционально, но очень желательно, чтобы не сорвать резьбу на шпильках).

Правило обесточивания незыблемо: первым всегда снимается минусовой провод. На CX-9 минусовая клемма обычно прикрыта черным пластиковым колпачком. Скинув её, вы гарантированно разрываете связь с кузовной массой, и случайное замыкание при работе с плюсом становится невозможным. Техника безопасности тут особенно важна, потому что рядом с аккумулятором проходит магистраль топливной системы и блок реле: искра может наделать бед.

Детальный алгоритм замены: от защелок до крюков

Место установки батареи на CX-9 — левая передняя часть подкапотного пространства, сразу за фарой. Доступ к ней частично перекрыт массивным воздуховодом и корпусом воздушного фильтра. Демонтировать их полностью не обязательно, но если руки крупные, патрубок лучше снять для расширения оперативного пространства.

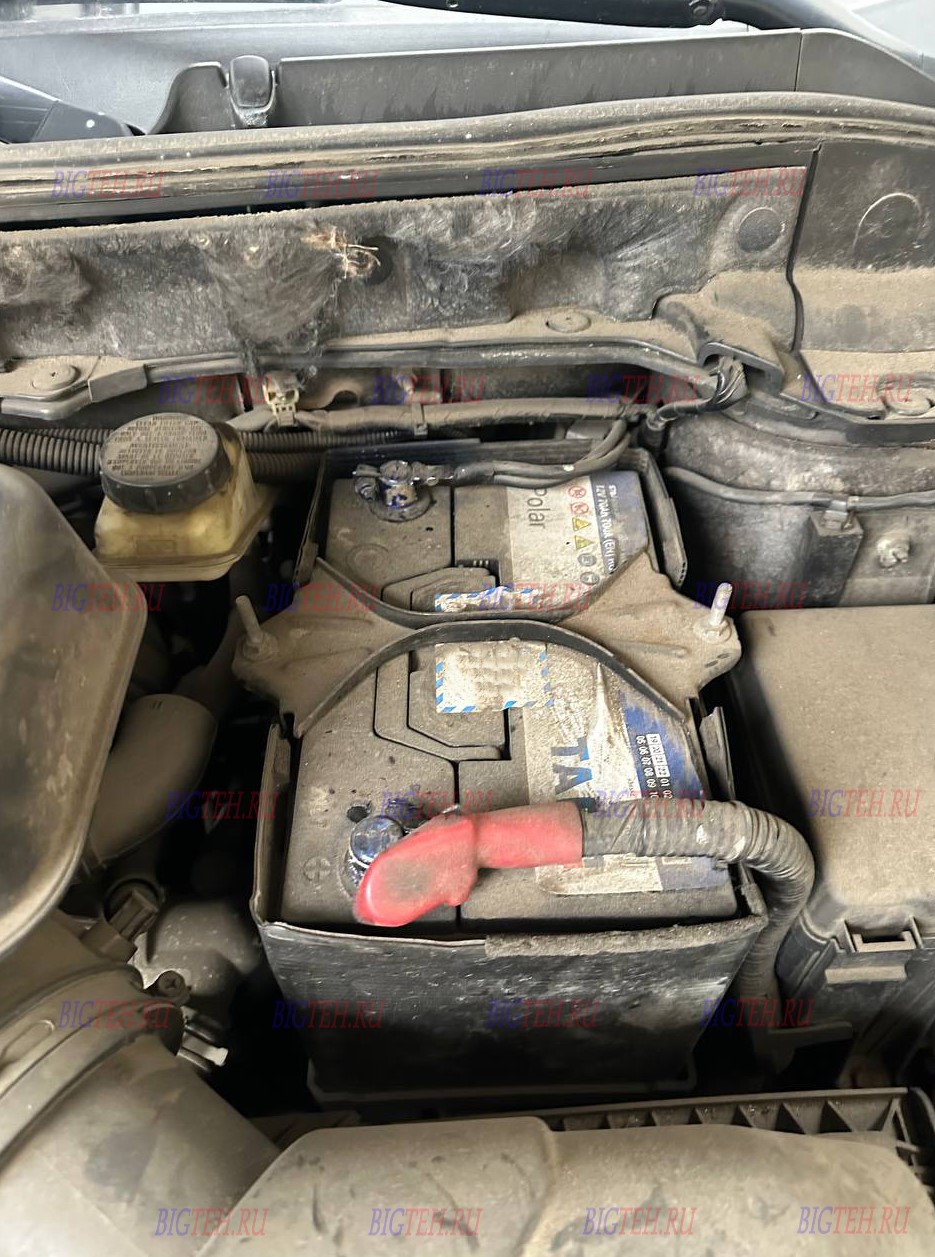

Шаг 1. Эвакуация старого «жильца».
Верхняя прижимная планка на CX-9 имеет характерную Г-образную форму, опоясывающую батарею по центру. С передней стороны она крепится длинной шпилькой с гайкой на 10, которая утоплена в нише. С дальней стороны планка держится за ухо площадки методом «крючок в паз». Открутив гайку на 10, не пытайтесь сразу выдернуть планку вверх. Нужно слегка сдвинуть её от себя, в сторону двигателя, чтобы крюк вышел из зацепления. Действуйте аккуратно, гайка имеет свойство срываться в поддон, и доставать её оттуда магнитной удочкой сквозь лабиринт трубок кондиционера — сомнительное удовольствие.

Шаг 2. Демонтаж клемм.
На японских машинах клеммы часто закисают намертво. Если гайка на 10 идет туго, не срывайте её рывком, побрызгайте «вэдэшкой» и подождите минуту. После снятия минуса отгибаем защитный чехол плюса. Важный нюанс: на плюсовом проводе CX-9 расположен предохранитель большой мощности на 120-150 ампер (плавкая вставка главной цепи). При демонтаже держите этот блок, не тяните за сам провод, чтобы не сломать хрупкий пластиковый корпус вставки.

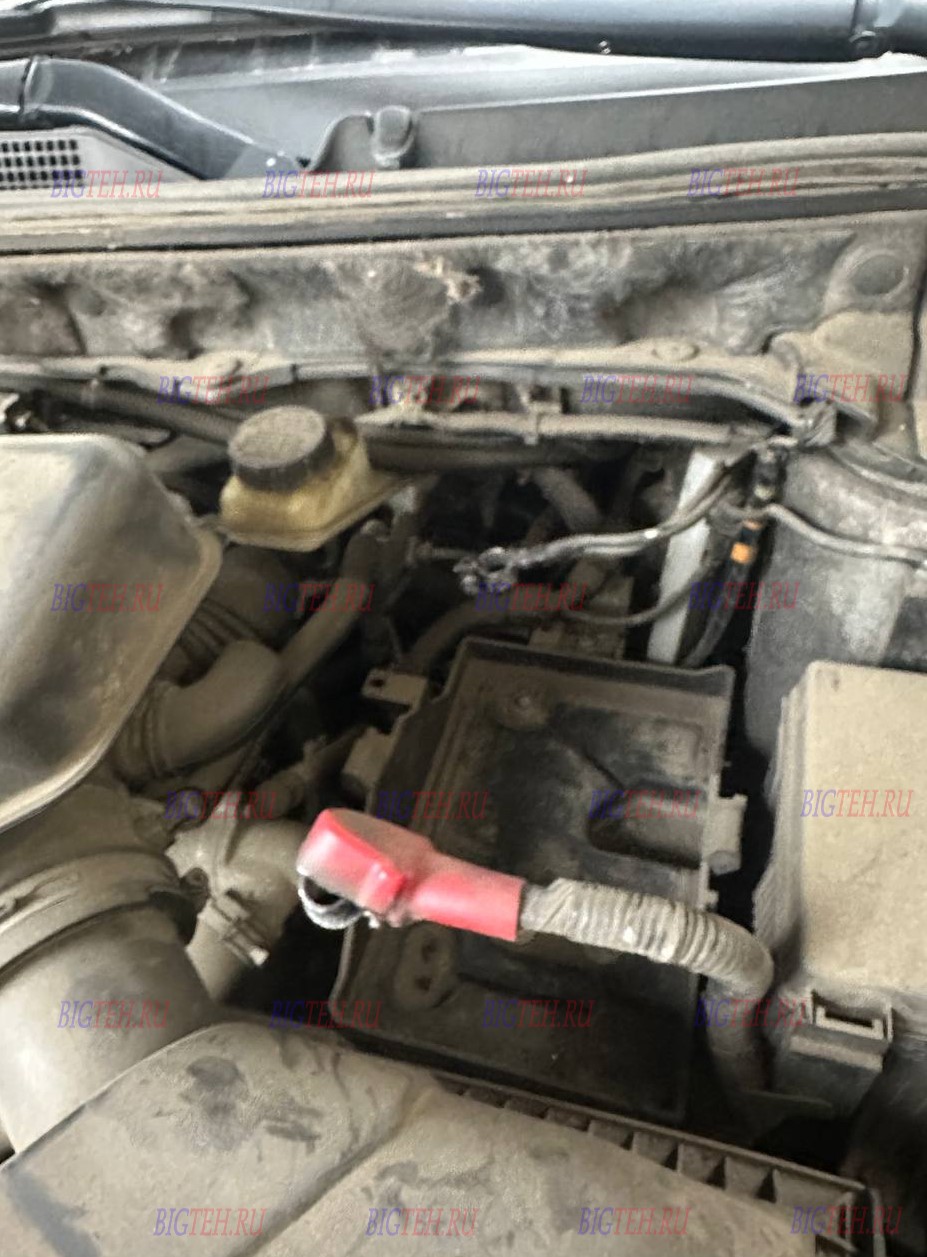

Шаг 3. Ревизия посадочного гнезда.
Вытащив старую батарею, вы, скорее всего, увидите слой белого налета или просто песка. Промойте пластиковый поддон водой с содой или просто тщательно протрите. Кислотные пары от старого аккумулятора могут разъесть крепеж. Заодно проверьте состояние шпильки прижимной планки: на возрастных машинах она ржавеет, и в следующий раз гайка может не открутиться, а отломиться.

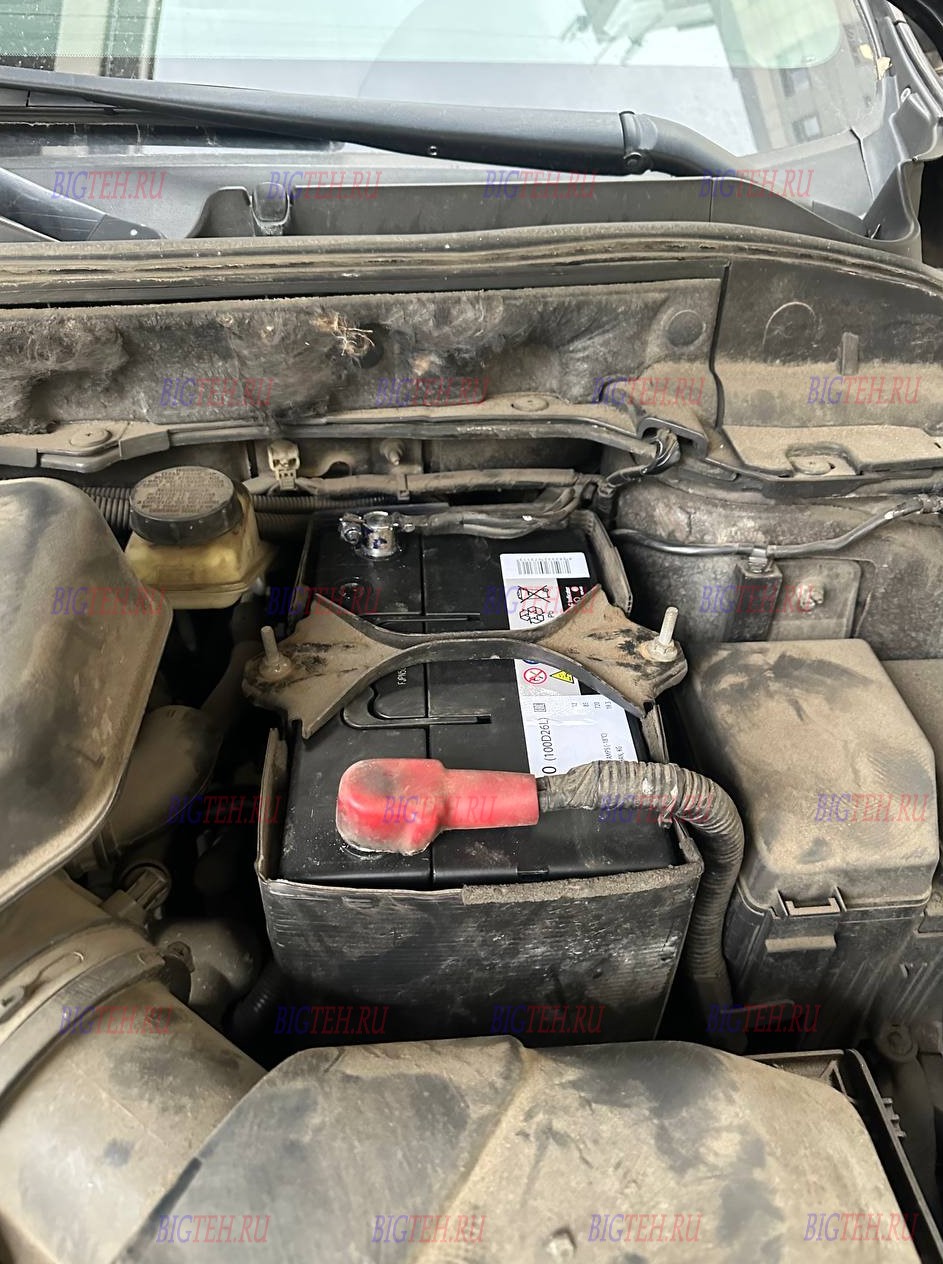

Шаг 4. Установка нового источника энергии.
Опускаем АКБ типоразмера D26L с обратной полярностью в гнездо. Убедитесь, что выступы на дне батареи вошли в направляющие поддона. Клеммы перед установкой зачищаем до свинцового блеска. Надевать их нужно с усилием, посадив до упора конус в конус. Использовать молоток даже для легкой посадки нельзя — расколете бакелитовую крышку или осадите активную массу с пластин. Наденьте клеммы и обожмите их ключом на 10, создав надежный электрический контакт. Если клемма прокручивается после полной затяжки, используйте латунные проставки-колпачки, это решит проблему люфта без кустарщины.

Шаг 5. Секреты фиксации планки.
Снова берем нашу планку. Это самый коварный этап. Нужно завести задний крюк в ответное отверстие на площадке. Часто мешается жгут проводов, идущий вдоль крыла. Отодвиньте его рукой. Убедитесь, что крюк зашел в стальной паз, а не просто уперся в пластик корпуса. Если промахнуться и затянуть гайку, батарея будет казаться закрепленной, но при резком ускорении или торможении (а 277 «лошадей» умеют вжимать в кресло) вырванный из зацепления аккумулятор полетит вперед, замкнув плюс на радиатор. Последствия могут быть фатальны для всей электроники. Когда все три точки опоры планки на месте, затягиваем гайку. Усилие — 5-7 Нм, то есть вполсилы, чтобы не треснул борт аккумулятора.

Запуск и реабилитация бортовых систем

Подключать питание обратно нужно в обратном порядке: сначала плюс, потом минус. В момент замыкания последней клеммы часто проскакивает небольшая искра. Это нормально, так просыпаются блоки управления и заряжаются конденсаторы. Садимся в салон и запускаем 3.7-литрового монстра. Если вы не использовали устройство сохранения памяти, приготовьтесь к маленькому квесту по восстановлению настроек.

Двигатель может работать неровно, плавать оборотами или глохнуть в первые минуты. Это «слетела» адаптация дроссельной заслонки и топливные коррекции. Дайте машине поработать на холостых с выключенным климатом 5 минут, затем включите кондиционер еще на 5. ЭБУ восстановит шаги регулятора холостого хода. Далее — стеклоподъемники. Опустите каждое стекло до упора вниз и держите кнопку еще 2 секунды, затем поднимите и снова держите, пока система не «кивнет» ответным срабатыванием. Особое внимание уделите системе контроля давления в шинах (TPMS). На 2011 году она есть не всегда, но если есть — после замены АКБ она может зажечь индикатор. Обычно достаточно проехать несколько километров с равномерной скоростью, чтобы датчики в колесах пересинхронизировались с приемником.

Резюме: на чем нельзя экономить

Mazda CX-9 в кузове TB — надежный, но требовательный к обслуживанию автомобиль. Экономия на аккумуляторе здесь проявляется не в том, что «плохо крутит», а в волнообразных просадках напряжения, которые медленно, но верно убивают блок управления АКПП и катушки зажигания. Покупайте батареи проверенных брендов с честным пусковым током. И запомните главное правило японских машин: поставил клеммы на новый аккумулятор — обязательно обработай их сверху смазкой, но не до, а после затяжки. Затянутая смазанная резьба — верный путь к ослаблению контакта и нагреву через месяц эксплуатации. Процедура замены занимает не более 20 минут, но продлевает жизнь сложной электрике вашего кроссовера на годы вперед.
