Замена аккумулятора на Toyota Probox Рестайлинг бензин 1.5 (103/109 л.с.) 2014-2020
Японский трудяга: замена аккумулятора на Toyota Probox 1.5 (рестайлинг 2014–2020)
Непризнанный герой японских дорог: феномен Toyota Probox
История Toyota Probox — это повествование об утилитарности, возведённой в абсолют. Когда в июле 2002 года японский концерн представил этот автомобиль, никто не предполагал, что он станет одним из самых живучих коммерческих универсалов в истории. Probox создавался не для выставок и не для глянцевых журналов — он рождался как рабочая лошадка для малого бизнеса, курьерских служб и государственных учреждений Японии. Его целевая аудитория — люди, которым нужно перевозить грузы, инструменты и оборудование, а не красоваться перед ресторанами. Именно поэтому дизайнеры Toyota под руководством Хироюки Обаты не тратили время на изыски: кузов-«вагончик» с максимальным внутренним объёмом, плоские боковины, сдвижные задние двери и абсолютно симметричная задняя часть, облегчающая загрузку с любой стороны.
Рестайлинг 2014 года привнёс в облик Probox некоторую современность: изменилась решётка радиатора, появились новые бамперы и чуть более выразительная оптика, но философия осталась прежней. Под капотом обосновался проверенный временем бензиновый двигатель 1NZ-FE объёмом 1.5 литра с системой изменения фаз газораспределения VVT-i, выдающий 103 или 109 лошадиных сил в зависимости от настройки под рынок и год выпуска. Этот мотор, знакомый по бесчисленным Toyota Vitz, Platz и Funcargo, славится своей феноменальной надёжностью и ресурсом под 400–500 тысяч километров без капитального ремонта. Однако даже такая «неубиваемая» техника требует качественного электропитания, и когда аккумулятор начинает сдавать, скромный Probox напоминает о себе классическими симптомами: стартер крутит вяло, фары мерцают на холостых, а в морозное утро двигатель и вовсе отказывается подавать признаки жизни.
Загадочный японский типоразмер: что такое D23L и почему это важно
Рынок автомобильных аккумуляторов полон загадочных обозначений, и японский стандарт JIS — один из самых запутанных для европейского владельца. Probox использует батарею с маркировкой D23L. Расшифруем эту аббревиатуру, потому что непонимание этих букв и цифр — главная причина покупки неподходящего аккумулятора.
D — это класс батареи по ширине и высоте. В японской классификации буква D означает, что корпус имеет ширину 173 мм и высоту 225 мм. Обратите внимание на эту высоту — 225 мм! Это значительно выше стандартных европейских батарей (190 мм), и это ключевой параметр, из-за которого владельцы Probox часто попадают впросак. 23 — это длина в сантиметрах, то есть примерно 232 мм. Буква L на конце — critical point. В японской системе L означает левое расположение положительной клеммы. А левое расположение плюса при взгляде на автомобиль спереди — это не что иное, как обратная полярность в европейском понимании. Да, именно так: D23L = обратная полярность.
Почему это важно? Потому что существует ещё D23R — та же батарея, но с прямой полярностью. И недобросовестный продавец может сказать: «Да какая разница, провода перекинешь». Не перекинете. Провода на Probox жёстко зафиксированы и имеют строго выверенную длину. Попытка надеть клемму на «не тот» вывод приведёт либо к обрыву провода, либо, при насильственном натягивании, к короткому замыканию и выгоранию главного предохранителя.
Технология: Probox — машина простая, без систем «Старт-Стоп» и рекуперации. Ей не нужны дорогие AGM или EFB. Обычная кальциевая (Ca/Ca) или даже классическая гибридная батарея здесь отработает свой срок достойно. Главное — соблюсти геометрию и пусковой ток.
Характеристики: ёмкость 60–65 Ач, ток холодной прокрутки (CCA) от 500 А по EN. Для бензинового 1.5-литрового мотора 1NZ-FE с его умеренной степенью сжатия этого более чем достаточно. Не гонитесь за гигантскими показателями — они просто не нужны.
Рекомендованные бренды: Yuasa YBX (японский стандарт, идеальное соответствие), Panasonic Blue Battery (оригинальный поставщик Toyota), Bosch S3/S4, Varta Blue Dynamic, FB (Furukawa Battery), GS-Battery.
Верхняя планка и глубокий колодец: анатомия посадочного места
В отличие от многих машин, где аккумулятор стоит в мелком поддоне и фиксируется снизу за юбку, на Probox конструкция иная. Аккумулятор сидит в глубоком пластиковом стакане, который защищает его от грязи, воды и теплового излучения двигателя. Сверху, поперёк корпуса, проходит металлическая прижимная планка — длинная шпилька с гайкой, которая цепляется за два уха на краях стакана и плотно придавливает батарею к основанию. Никакого нижнего зажима здесь нет — вся фиксация осуществляется верхней скобой.
Эта конструкция надёжна, но требует внимания к высоте аккумулятора. Если батарея будет ниже 225 мм, планка просто не ляжет на корпус — между ней и крышкой останется зазор, и аккумулятор будет болтаться. Если выше — планка не застегнётся или будет давить на корпус с чрезмерным усилием, деформируя его. Типоразмер D23 с высотой 225 мм — единственно верный выбор.
Подготовка: простота не значит беспечность
Электроника у Probox по современным меркам спартанская. Здесь нет сложных CAN-шин, нет телематики, нет самодиагностики с десятками контроллеров. Но и у этой простоты есть свои правила. После обесточивания сбросятся настройки магнитолы, часы, и, что самое неприятное, могут сбиться адаптации холостого хода и положения дроссельной заслонки. Поэтому перед заменой выполняем короткий ритуал.
- Паркуем автомобиль на ровной площадке. Глушим двигатель, вынимаем ключ из замка зажигания и кладём в карман.
- Поднимаем капот, фиксируем его штатным упором.
- Опускаем водительское стекло. На Probox нет выдвижных ручек и прочей сложной механики, но старый добрый центральный замок иногда «дурит» при сбросе питания, и дверь может заблокироваться с ключом внутри. Опущенное стекло — простая и эффективная страховка.
- Ждём 10–15 минут. За это время блок управления двигателем перейдёт в спящий режим. Выключите всё: свет, печку, магнитолу.

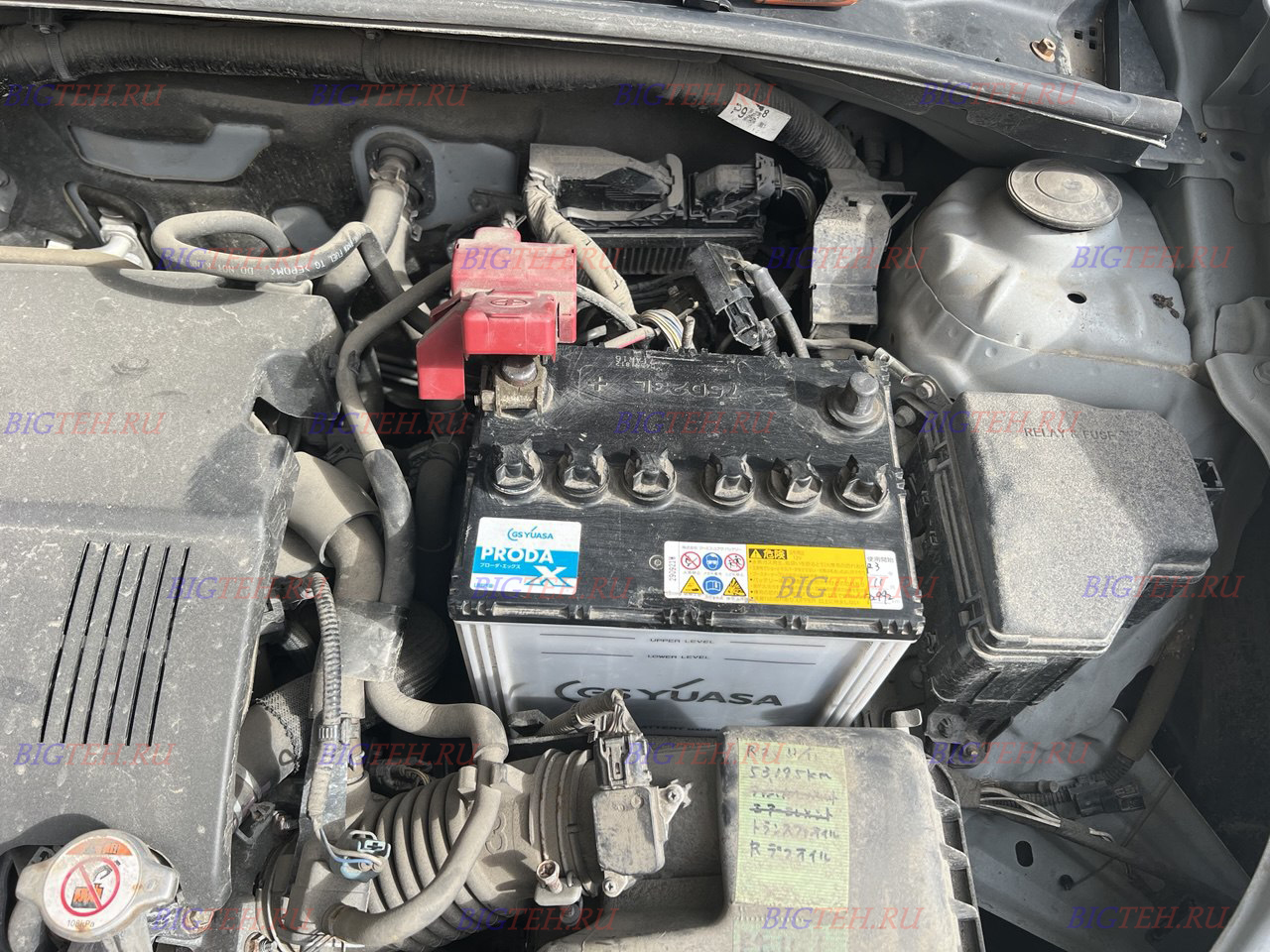

Демонтаж: освобождаем японский D23L
Аккумулятор на Probox расположен в передней левой части моторного отсека (по ходу движения), сразу за фарой. Доступ к нему отличный — никаких нависающих патрубков и кожухов, всё по-рабочему просто.
Шаг 1. Снимаем минусовую клемму. Ключ на 10 мм. Первой всегда отключается «масса». Ослабляем гайку, снимаем клемму и отводим провод в сторону левого крыла. На Probox минусовой провод достаточно длинный и гибкий, его легко зафиксировать, чтобы не вернулся на вывод.
Шаг 2. Снимаем плюсовую клемму. Откидываем пластиковый защитный колпачок (если он сохранился — на возрастных Probox их часто теряют). Ослабляем гайку, снимаем клемму, кладём на корпус воздушного фильтра или отводим в сторону двигателя, изолировав от контакта с металлом.
Шаг 3. Откручиваем верхнюю прижимную планку. Это металлическая дуга, перекинутая поперёк батареи. На концах — гайки на 10 или 12 мм, накрученные на вертикальные шпильки, торчащие из пластикового поддона. Откручиваем обе гайки. Следите, чтобы шайбы и гроверы не улетели в недра моторного отсека. Снимаем планку, откладываем в сторону.
Шаг 4. Извлечение. Батарея D23 высокая (225 мм) и довольно тяжёлая — около 15–17 кг. Хватаем за штатную складную ручку (на японских батареях они обычно есть и весьма прочные) и тянем вертикально вверх. Не раскачивайте — пластиковый стакан имеет направляющие рёбра, и аккумулятор выходит по ним как по рельсам.
Шаг 5. Ревизия пластикового стакана. Это критически важно. Глубокий поддон на Probox — идеальный пылесборник. Песок, мелкие камни, вода, дорожная соль — всё это оседает на дне и годами там гниёт. Если вы увидите там «болото», сначала удалите жидкую грязь тряпкой, затем промойте водой с содой (для нейтрализации кислотных остатков), насухо вытрите. Проверьте дренажные отверстия на дне стакана — они там есть, но часто забиты грязью. Прочистите их тонкой отвёрткой или проволокой. Если этого не сделать, новый аккумулятор будет стоять в сырости, его корпус начнёт корродировать снизу, и через пару лет вы рискуете получить протечку электролита.
Установка новой батареи: порядок и точность

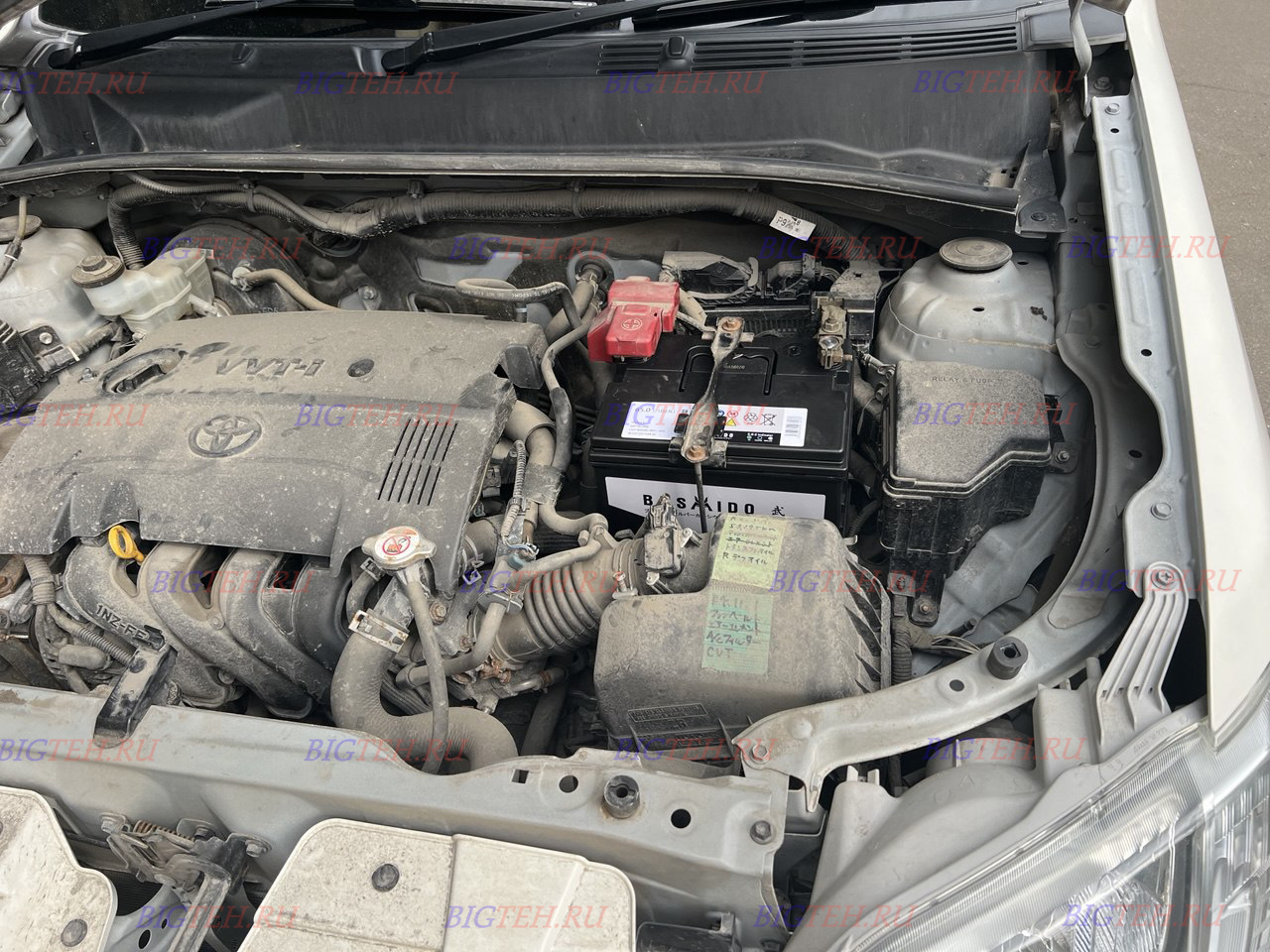

Берём новенький D23L. Внимание на полярность: плюс слева. Опускаем батарею в стакан строго вертикально, по направляющим. Она должна войти плотно, без перекосов, и сесть на дно всем корпусом.
Теперь верхняя планка. Кладём её поперёк крышки аккумулятора, ровно по центру. Цепляем концы за шпильки. Наживляем гайки от руки. Затем затягиваем ключом, но без фанатизма. Задача планки — зафиксировать корпус, а не впечатать его в поддон. Как только батарея перестала качаться при попытке сдвинуть её рукой — достаточно. Перетяжка продавит пластиковую крышку и может деформировать корпус.
Клеммы. Сначала плюс. Зачищаем внутреннюю поверхность наждачкой, если есть окислы. Надеваем на вывод до упора. Клемма должна сидеть плотно, не проворачиваясь пальцами. Затягиваем гайку ключом на 10. Закрываем защитный колпачок, если он есть. Затем минус. Аналогично зачищаем, надеваем, затягиваем. Обе клеммы после затяжки смазываем техническим вазелином или специальной токопроводящей смазкой. Probox — машина рабочая, часто эксплуатируется в условиях грязи и сырости, и окисление контактов здесь случается быстрее, чем на легковых автомобилях.
Первый запуск: возвращаем трудягу к жизни
Садимся за руль. Вставляем ключ, поворачиваем в положение ON. Приборная панель загорается, индикаторы самодиагностики пробегают по кругу и гаснут. Обратите внимание на лампу Check Engine — она должна погаснуть вместе с остальными. Если продолжает гореть — не паникуйте, после полного обесточивания это иногда случается из-за сброса адаптации дросселя.
Выжимаем сцепление (на механике) или тормоз (на автомате), поворачиваем ключ в положение START. Двигатель 1NZ-FE должен ожить буквально с пол-оборота. Даём ему поработать на холостых минуту-другую — пусть блок управления заново обучится положению дроссельной заслонки и регулятора холостого хода. Если обороты плавают или двигатель норовит заглохнуть (что бывает крайне редко, но бывает), просто дайте ему прогреться до рабочей температуры, и адаптация восстановится сама.
Проверяем, нет ли на приборке посторонних индикаторов. На Probox, в отличие от премиум-машин, после замены АКБ редко загорается что-то кроме часов и магнитолы, требующих перенастройки.
Восстановление настроек: мелочи, без которых неудобно
Probox после обесточивания теряет некоторые пользовательские настройки:
- Часы на приборной панели. Выставляются кнопками на самом щитке приборов. Обычно две кнопки — одна переключает часы/минуты, другая изменяет значение.
- Магнитола. FM-станции придётся записать заново. Если стоит штатная Toyota-магнитола, она может запросить код разблокировки, который указан в сервисной книжке или на наклейке в бардачке. Если кода нет — обращайтесь к дилеру.
- Стеклоподъёмники. На водительской двери может сброситься авторежим. Опустите стекло до упора, затем поднимите и удерживайте клавишу 3 секунды после закрытия.
- Холостой ход и поведение двигателя. Первые 30–50 километров после замены АКБ блок управления двигателем заново накапливает данные о топливных коррекциях и положении дросселя. Ездите спокойно, без резких ускорений, и всё придёт в норму.
Эксплуатационные особенности D23L на рабочей машине
- Зарядка. Аккумулятор D23L, будь он кальциевым или гибридным, заряжается от обычного зарядного устройства с напряжением до 14.4 В. Никаких специальных режимов AGM не требуется. Если машина подолгу стоит без движения, раз в месяц подзаряжайте батарею стационарным ЗУ.
- Прикуривание. Probox — отличный донор для прикуривания благодаря простой и надёжной электросистеме. Однако соблюдайте правила: донор должен быть заглушен в момент подключения проводов. Плюс к плюсу, минус к минусу (или к массе кузова реципиента). Запускайте донора, дайте поработать 5 минут, только потом заводите реципиента.
- Вибростойкость. Probox — машина с жёсткой задней рессорной подвеской (если это грузовая версия). Постоянная тряска на плохих дорогах передаётся на кузов и, как следствие, на аккумулятор. Раз в сезон проверяйте затяжку гаек верхней планки — они имеют свойство ослабевать от вибраций.
- Тепловой режим. Глубокий пластиковый стакан хорошо защищает батарею от перегрева, но летом в пробках температура под капотом всё равно высокая. Не укутывайте аккумулятор в дополнительные «шубы» — штатной защиты достаточно.
- Срок службы. На Probox аккумулятор живёт в среднем 3–5 лет. Если вы заметили, что стартер крутит медленнее обычного, а фары на холостых притухают — не ждите зимы, меняйте батарею заранее. Профилактика всегда дешевле и спокойнее, чем аварийный запуск в мороз.
Замена аккумулятора на Toyota Probox — это операция, которая возвращает нас к истокам автомобилестроения. Никакой сложной электроники, никаких датчиков BMS, никакой регистрации через сканер. Только вы, ключ на 10, верхняя планка и правильный японский типоразмер D23L с обратной полярностью. Но именно в этой простоте и кроется главный риск: легко купить «похожий» аккумулятор, не вникая в маркировку, и потом удивляться, почему он болтается в стакане или почему провода не дотягиваются до клемм. Уделите пять минут изучению параметров перед покупкой — и ваш трудяга Probox отблагодарит вас годами безупречной работы, возя грузы и не зная слова «отказ».
