Самурайская точность: замена 12-вольтовой батареи на Honda Accord X Hybrid 2019

Десятое поколение: когда седан бросил вызов законам физики

Honda Accord десятого поколения, представленная миру в июле 2017 года на автосалоне в Детройте, стала автомобилем, который буквально взорвал консервативный сегмент бизнес-седанов. До этого момента Accord воспринимался как надёжный, чуть скучноватый аппарат для бухгалтеров и менеджеров среднего звена — добротный, но лишённый огня. Однако модель под заводским индексом CV1/CV2 перечеркнула всё прошлое одним росчерком пера. За внешность отвечала команда дизайнеров под руководством Тосинори Уэды, и они сотворили нечто немыслимое: седан с ниспадающей крышей в стиле купе, широченной решёткой радиатора и оптикой, которая словно выточена из цельного куска обсидиана. При этом инженеры Honda R&D во главе с Ясунори Окином не просто нарисовали красивый кузов — они спроектировали абсолютно новую платформу с пониженным центром тяжести и сложнейшей гибридной силовой установкой i-MMD (Intelligent Multi-Mode Drive), которая перевернула представление о том, как должен ездить экономичный автомобиль.

Гибридная версия Accord X, появившаяся на российском рынке в 2019 году, стоит особняком даже внутри модельного ряда. Здесь нет традиционной коробки передач: на малых скоростях бензиновый 2.0-литровый атмосферный мотор (работающий по циклу Аткинсона) выступает исключительно как генератор, вращающий электромотор, а напрямую колёса соединяются с ДВС только на трассе через единственную муфту. Это инженерное чудо требует безупречного электропитания. Но в отличие от высоковольтной тяговой батареи, спрятанной под задним сиденьем, классический 12-вольтовый аккумулятор под капотом часто остаётся без внимания — до тех пор, пока автомобиль не откажется просыпаться. А когда это случается, владелец гибрида сталкивается с квестом, который сильно отличается от замены батареи на обычном автомобиле.

Почему на гибридном Accord стоит EFB, а не обычный кальциевый аккумулятор?

Это первый вопрос, который возникает при виде маркировки на корпусе. Accord Hybrid десятого поколения комплектуется с завода 12-вольтовой батареей, выполненной по технологии EFB (Enhanced Flooded Battery). Это усовершенствованная жидкостная батарея с усиленными пластинами, полиэфирной сеткой на сепараторах и двойной крышкой, предотвращающей выкипание. Почему не AGM, как на многих европейцах? Ответ кроется в компоновке моторного отсека и философии гибрида.

Во-первых, 12-вольтовая батарея на Accord Hybrid не крутит стартер. У неё принципиально иная задача: запитать блоки управления, реле, дисплеи и подкачать тормозную систему перед запуском системы Ready. Холодный пуск двигателя осуществляет высоковольтный электромотор-генератор от тяговой батареи. Поэтому пиковые токи в 800 ампер здесь просто не нужны, и монструозный AGM был бы избыточен. Во-вторых, EFB лучше переносит высокие температуры под капотом (а в моторном отсеке с бензиновым двигателем, работающим циклами «вкл/выкл», температура скачет весьма причудливо). В-третьих, EFB дешевле и при этом отлично справляется с цикличностью «частичный разряд — дозаряд» от DC-DC преобразователя, который в гибриде заменяет генератор. Традиционный сурьмянистый или простой кальциевый аккумулятор в таких условиях осыпается за год, поэтому замена строго на технологию EFB — не прихоть, а техническое предписание Honda.

Выбор «правильной банки»: размер, полярность и японские стандарты

Отправляясь в магазин, вы должны держать в голове чёткий набор параметров. Самая распространённая ошибка — покупка батареи «как у всех Honda Accord». Дело в том, что предыдущие поколения (седьмое, восьмое, девятое) использовали типоразмер D23 или D26, который шире и ниже. На десятый гибрид ставится совершенно другой корпус.

Типоразмер: B24R. Это японский индустриальный стандарт JIS, который расшифровывается так:

• B — ширина корпуса 129 мм и высота 225 мм (обратите внимание на эту огромную высоту — это ключевой параметр).
• 24 — длина корпуса в сантиметрах, то есть примерно 238 мм.
• R — полярность. Буква R в японской классификации означает прямую полярность. Встаём лицом к капоту: плюсовая клемма находится справа, минусовая слева. Это полная противоположность европейскому стандарту, и перепутать клеммы здесь — проще простого, ведь многие продавцы по привычке смотрят в европейский каталог. Физически провода на Accord X Hybrid имеют очень маленький запас по длине, но перетянуть их и накинуть неправильно всё равно можно, что приведёт к моментальному выгоранию блока предохранителей или DC-DC преобразователя. Цена ошибки — десятки тысяч рублей.

Технология: EFB. Ищите маркировку Enhanced Flooded Battery. По ёмкости и пусковому току: оригинал Honda идёт с параметрами около 45–55 Ач (в японском обозначении это часто кодируется как 55B24R) и пусковым током около 450–520 А по CCA. Не гонитесь за гигантскими показателями — аккумулятор не крутит стартер, ему не нужны 700 ампер. Перебор с ёмкостью приведёт к тому, что физически более крупная батарея просто не встанет в нишу.
Лучшие варианты на замену: оригинал Honda (поставляется Hitachi или Panasonic), Yuasa YBX (серия EFB), Bosch EFB серии S4, Varta Blue Dynamic EFB. Убедитесь, что высота ровно 225 мм — иначе верхняя прижимная планка либо не затянется, либо будет давить на корпус, деформируя его.

Анатомия подкапотного пространства: где прячется батарея?

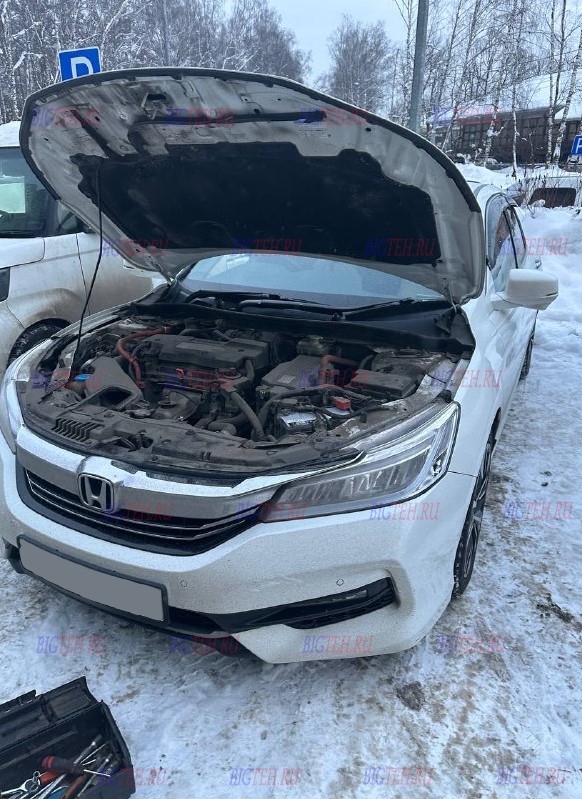

Открываем капот Accord X Hybrid. Моторный отсек выглядит плотно упакованным: слева — блок силовой электроники PCU, по центру — двигатель, справа — воздушный фильтр и расширительный бачок. 12-вольтовая батарея расположена в передней левой части (по ходу автомобиля), сразу за фарой и перед блоком предохранителей. Она стоит вертикально в глубоком пластиковом поддоне-нише и зафиксирована верхней прижимной планкой — стальной скобой, которая проходит поперёк корпуса и крепится двумя длинными болтами-шпильками к основанию ниши. Нижняя часть аккумулятора просто сидит в пластиковом стакане, без зажима за юбку днища.

Доступ к клеммам частично перекрыт воздуховодом системы впуска. Снимать его целиком, как на Freelander, не требуется, но отщёлкнуть и отвести в сторону пластиковую гофру для удобства работы — хорошая идея, иначе вы рискуете поцарапать руки и закорачивать ключ на металлические элементы.

Подготовка гибрида к отключению 12-вольтовой сети: нюансы, о которых молчат

Гибрид Honda — машина с характером. Перед отсоединением 12-вольтового аккумулятора вы должны выполнить ритуал, который убережёт вас от сюрпризов.

1. Выключите систему Ready. Просто заглушить двигатель кнопкой недостаточно. Убедитесь, что индикатор Ready на приборной панели погас. Если вы только заехали в гараж, дайте машине постоять с выключенным зажиганием хотя бы 15 минут. Это время нужно, чтобы высоковольтные реле разомкнулись, а тяговая батарея отключилась от инвертора.
2. Снимите с ключа всё. Брелок положите в дом или хотя бы в дальний угол гаража. Система Smart Entry очень чувствительна, и если ключ останется в зоне действия, машина может не дать «уснуть» блокам, ожидая команды.
3. Опустите водительское стекло. После подачи питания дверные замки могут синхронизироваться с ошибкой, и вы окажетесь запертым снаружи с ключом, который в этот момент «забыл» код. Опущенное стекло — ваша страховка.
4. Отключите всё в салоне. Климат-контроль (кнопка OFF), мультимедиа, свет фар (переведите в положение OFF, а не Auto). Это нужно, чтобы при подаче питания не возникло броска нагрузки на «голую» новую батарею.

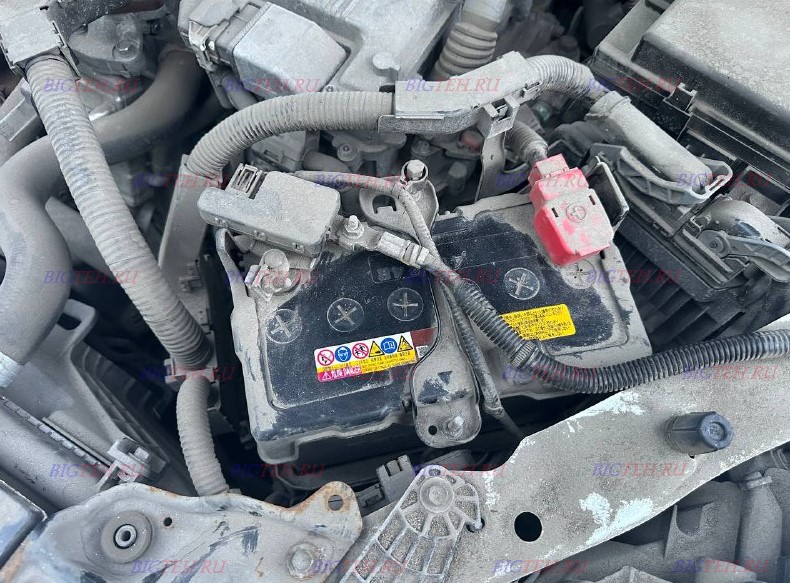

Процесс демонтажа: освобождаем японский B24R

Итак, машина уснула, стекло опущено, руки защищены перчатками. Берём ключ на 10 мм и крестовую отвёртку.

Шаг 1. Снимаем минусовую клемму. Это железное правило — всегда первой скидывается масса. Минус на Honda Accord X расположен ближе к крылу. Ослабляем гайку на 10, аккуратно снимаем клемму. Провод довольно короткий, поэтому сразу отводим его в сторону крыла и фиксируем, чтобы он не пружинил обратно на вывод. Можно подложить тряпку.

Шаг 2. Снимаем плюсовую клемму. Она спрятана под красным пластиковым колпачком. Откидываем колпачок, ослабляем гайку. Снимаем клемму и также изолируем её, просто положив на пластик корпуса предохранителей. Убедитесь, что плюсовой провод не касается металла кузова. На гибридном Accord даже в «спящем» состоянии в цепи могут оставаться ёмкостные заряды в конденсаторах DC-DC блока, и короткое замыкание может повредить чувствительную электронику.

Шаг 3. Откручиваем верхнюю прижимную планку. Это длинная стальная скоба, идущая поперёк аккумулятора. Она крепится двумя вертикальными шпильками с гайками на 10 мм, которые входят в уши пластикового поддона. Откручиваем обе гайки, снимаем планку. Следите за тем, чтобы гайки не упали в недра моторного отсека — поддон имеет много щелей, выудить оттуда упавшую гайку без магнитного захвата очень сложно. Сняв планку, осмотрите её: она довольно тонкая и на старых машинах иногда ржавеет. Если есть коррозия — зачистите и покрасьте, заодно обработав резьбу шпилек медной смазкой для будущих замен.

Шаг 4. Извлечение батареи. В отличие от европейских машин, у японской батареи B24 часто нет складной ручки. Она высокая и узкая, как кегля. Поддеваем её снизу (есть специальные пазы), либо используем захват. Тянем вертикально вверх. Аккумулятор довольно лёгкий по сравнению с 90-амперными монстрами — около 12–13 кг. Но он высокий, и центр тяжести у него смещён вверх, поэтому при вытаскивании он норовит клюнуть носом. Извлекаем плавно, без рывков.

Шаг 5. Ревизия пластикового поддона. Это критически важный момент. Пластиковый стакан, в котором сидел аккумулятор, часто залит водой и дорожной солью. Дренажные отверстия в нём есть, но они маленькие и легко забиваются листвой и грязью. Если вы увидите там «болото», обязательно прочистите дренаж тонкой проволокой, иначе новый аккумулятор будет стоять в ванне, нижняя часть его корпуса начнёт корродировать, а зимой вода замёрзнет и раздавит пластины. Промойте поддон, высушите его ветошью.

Установка нового аккумулятора: прямота имеет значение

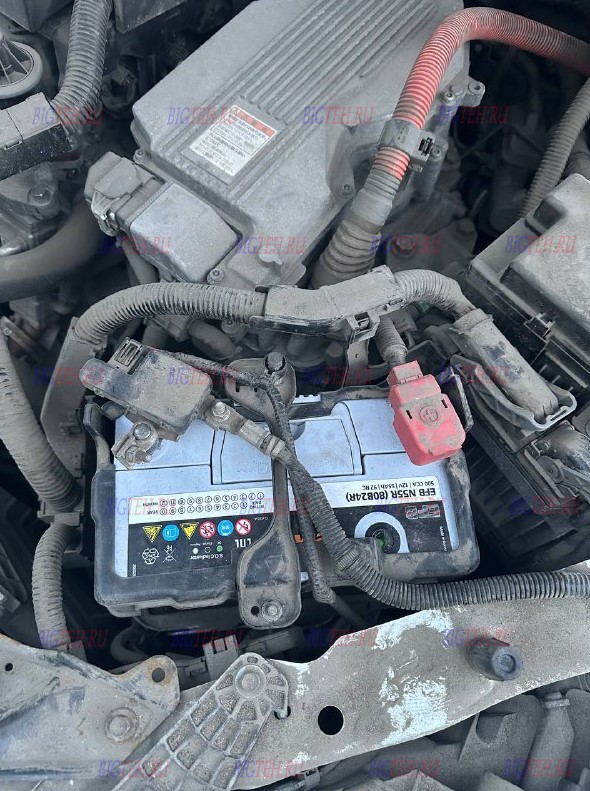

Берём новый EFB с маркировкой B24R. Внимание на полярность: плюс справа. Ставим батарею в чистый сухой поддон. Она должна войти плотно, без перекосов. Пластиковый поддон имеет внутренние рёбра жёсткости и направляющие — убедитесь, что корпус аккумулятора сел между ними, а не на них.

Теперь верхняя планка. Устанавливаем её так, чтобы она легла ровно поперёк центральной части корпуса, не давя на крышки банок и вентиляционные пробки. Закручиваем гайки на шпильки. Момент здесь важен: недотянутая планка даст люфт на кочках, и аккумулятор будет биться о пластик. Перетянутая — продавит верхнюю крышку или поведёт корпус, что для EFB с их усиленными, но всё же не титановыми стенками чревато появлением микротрещин. Затягивайте до момента, когда планка перестала болтаться рукой, и доверните на пол-оборота.

Клеммы. Сначала плюс (красный колпачок, справа). Зачищаем контакт, надеваем клемму до упора. Она должна сидеть на конусном выводе плотно. Если вы взяли неоригинальную батарею, диаметр выводов может отличаться от японского JIS-стандарта (конусы там чуть тоньше, чем у европейских DIN-батарей). В этом случае используйте переходные свинцовые колпачки, которые продаются в любом магазине. Затягиваем гайку плюсовой клеммы, закрываем колпачок. Теперь минус (слева). Так же надёжно фиксируем и затягиваем. Смазываем оба вывода тонким слоем технического вазелина или токопроводящей смазки — японские автомобили очень чувствительны к окислам на клеммах, которые приводят к плавающим ошибкам датчиков.

Первое включение: квест «Верни настройки Хонды»

На гибридном Accord нет классической адаптации батареи через сканер, как на VAG, и нет сложной процедуры регистрации, как на BMW. Интеллект здесь встроен в логику работы DC-DC преобразователя, и он сам определит состояние заряда после нескольких циклов. Однако после замены 12-вольтовой батареи вас встретит панель приборов, похожая на новогоднюю ёлку.

Садимся в машину, закрываем дверь. Нажимаем кнопку Start/Stop дважды без нажатия на педаль тормоза (режим «зажигание»). Подождите 10 секунд — в это время блок ABS, блок SRS и иммобилайзер обмениваются рукопожатиями. Приборка может показать ошибку системы стабилизации VSA, системы удержания в полосе и адаптивного круиз-контроля. Это норма. Нажмите кнопку Start/Stop ещё раз, чтобы выключить зажигание. Теперь зажмите педаль тормоза и запустите систему Ready (кнопка Start/Stop). Двигатель, скорее всего, не заведётся сразу — гибрид перейдёт в режим EV, и будет тишина. Не пугайтесь, это нормально. Подождите минуту: если уровень заряда тяговой батареи низкий, ДВС включится автоматически для её зарядки.

Как только система готова, выполняем процедуру калибровки датчиков:

1. Датчик положения руля. На месте поверните руль до упора влево, затем до упора вправо, верните в центр. Индикатор VSA должен погаснуть.
2. Стеклоподъёмники. Опустите до упора и поднимите каждое стекло, удерживая клавишу 2–3 секунды после закрытия для прописки авторежима.
3. Люк (если есть). Зажмите кнопку закрытия люка на 10 секунд, пока он не сделает полный цикл «открыто-закрыто».
4. Часы и настройки дисплея. Accord X синхронизирует время по GPS, но иногда просит подтвердить часовой пояс в настройках мультимедиа.
5. Адаптация трансмиссии. Проедьте в спокойном режиме 10–15 километров. Блок управления гибридной системой заново обучится точке контакта муфты сцепления прямого привода. Первые несколько километров переходы между режимами EV и Hybrid могут ощущаться чуть резче обычного — это пройдёт.

Подводные камни эксплуатации EFB на гибриде

1. Паразитные токи. У гибрида они есть всегда: система Smart Entry постоянно сканирует эфир в поисках ключа, иммобилайзер ждёт сигнала, телематика Honda Connect держит связь. Если вы оставляете машину на 2–3 недели без движения, 12-вольтовая батарея может разрядиться в ноль. Завести гибрид «с толкача» невозможно, так как нужно подать питание на реле высоковольтной цепи. Поэтому, если предстоит долгая стоянка, либо отключайте минусовую клемму, либо раз в неделю запускайте систему Ready на 20–30 минут. В режиме Ready идёт заряд 12-вольтовой сети от тяговой батареи через DC-DC преобразователь.
2. Прикуривание гибрида. Accord X Hybrid может выступать только в роли принимающего помощь, но не донора! Никогда не прикуривайте от своего Accord другой автомобиль — DC-DC преобразователь рассчитан на определённую нагрузку, и скачок тока при пуске чужого стартера может выжечь его силовую электронику. Если сели вы — используйте портативный джамп-стартер, подключаемый к 12-вольтовой батарее под капотом.
3. Зарядка стационарным устройством. EFB можно заряжать обычными зарядками, но лучше использовать устройства с режимом для EFB. Полный цикл заряда 12-вольтовой батареи на Accord Hybrid должен проводиться строго при выключенной системе Ready и отключённом минусовом проводе от кузова. Не пытайтесь заряжать батарею «на машине» с включённым зажиганием — вы спровоцируете конфликт между зарядным устройством и DC-DC преобразователем.
4. Периодический осмотр. Раз в сезон заглядывайте под капот и проверяйте верхнюю планку. На гибриде нет вибраций от работы ДВС на холостом ходу (он либо работает на оборотах эффективности, либо молчит), поэтому гайки самопроизвольно не откручиваются, но после сезона ям и лежачих полицейских контроль не будет лишним.

Замена 12-вольтовой батареи на Honda Accord X Hybrid 2019 года — это упражнение на внимательность. Компактный, но высокий корпус B24R, «японская» прямая полярность, верхняя планка и отсутствие необходимости в стартерных мегатоках — всё это делает процедуру не сложнее, чем на любом другом автомобиле, но только если вы точно знаете эти нюансы. Ошибка с полярностью или попытка воткнуть «какой-нибудь» аккумулятор от старого CR-V здесь не пройдут. Отнеситесь к выбору EFB-батареи с уважением, и гибридная система i-MMD ответит вам фирменной хондовской беспроблемностью, удивляя расходом топлива и плавностью хода на грани электромобильной тишины.
