Замена аккумулятора на Toyota RAV4 III бензин 2.0 (2010-2014)

Тойота РАВ4 в кузове XA30: история одного покорителя сердец

Третье пришествие Toyota RAV4, окрещённое заводским индексом XA30, состоялось в 2005-м и ознаменовало собой тектонический сдвиг в философии модели. Японские конструкторы решительно порвали с имиджем лёгкого молодёжного паркетника, вылепив из RAV4 полноформатный среднеразмерный кроссовер, способный на равных конкурировать с увесистыми оппонентами. Второй, наиболее заметный рестайлинг, пришедшийся на 2010 модельный год и продержавшийся на конвейере до 2014-го, подарил машине свежее лицо. Передок обзавёлся более строгой, чуть нахмуренной светотехникой, перерисованной радиаторной решёткой и бамперами с острыми гранями, что в одночасье сделало облик RAV4 собраннее, мужественнее и визуально дороже.

Двигатель, обосновавшийся под капотом наиболее востребованной модификации, — рядный четырёхцилиндровый агрегат 3ZR-FAE объёмом два литра. Его изюминка — фирменная система Valvematic, позволяющая бесступенчато варьировать высоту подъёма впускных клапанов, что благотворно сказывается одновременно на тяговых характеристиках и аппетите. Отдача в 158 «лошадей» и крутящий момент в 198 Нм передаются на колёса через шестиступенчатую механику либо вариатор Multidrive S. RAV4 XA30 заслуженно носит мантию одного из наиболее безотказных автомобилей в истории, но даже эта репутация не отменяет бренности расходных компонентов. Аккумуляторная батарея — расходник, чей ресурс неумолимо сокращается с каждым календарным годом, особенно в суровом климате. Процедура замены, к счастью, не требует диплома автомеханика и вполне осуществима в собственном гараже.

Выбираем правильный источник питания: руководство по параметрам

Покупка нового аккумулятора для RAV4 третьего поколения — квест, не прощающий легкомысленного подхода. Подкапотное пространство скомпоновано под батарею строго определённого азиатского стандарта, а крепёжная система и разводка проводов имеют характерные для Toyota черты.

Критические технические характеристики:

• Формат корпуса и его геометрия: D23L с замерами 232 × 173 × 225 миллиметров. Перед нами классический японский «высокий» тип, ощутимо более рослый, нежели приземистые европейские собратья. Суффикс «L» в названии типоразмера явственно указывает на обратную полярность. Этот формат — своеобразный отраслевой стандарт для машин Toyota, Mazda и ряда других азиатских производителей.
• Расположение токовыводов: Обратное (положительный справа). Мысленно поверните аккумулятор к себе лицом — той плоскостью, где красуются информационные стикеры, а контактные штыри выведите на ближний к себе край. При корректной ориентации клемма со значком «+» окажется с правой руки. Путаница здесь смерти подобна: заводские силовые жгуты нарезаны с минимальными допусками по длине, и если перепутать полярность, наконечники физически не дотянутся до нужных штырей.
• Химический состав пластин: Кальций-кальциевый (Ca/Ca). Так как RAV4 III не обременён навороченной системой «старт-стоп», то классическая кальциевая технология остаётся наиболее рациональным выбором с точки зрения баланса цены и долговечности. Подобные батареи практически не «выкипают», крайне медленно саморазряжаются в период бездействия и адекватно стоят. Плата за неприхотливость — выраженная аллергия на глубокий разряд, поэтому не практикуйте длительные стоянки с активными энергопотребителями.
• Номинальная ёмкость и стартовый ток: Для того чтобы бодро провернуть коленчатый вал мотора 3ZR-FAE лютой зимой, стоит ориентироваться на модели с ёмкостью 60-70 Ампер-часов и током холодной прокрутки (по методике EN) не менее 550-650 Ампер.
• Конфигурация выводов: Азиатские цилиндрические штыри (стандарт JIS, тип Т1). Выводы поднимаются башенками над верхней плоскостью корпуса. Ответные части силовых проводов Toyota редуцированы именно под этот профиль, зрительно отличающийся от более массивных евроконусов.
• Способ фиксации: Верхняя прижимная траверса. Аккумулятор обездвиживается в пластиковом ложе посредством металлической дуги, переброшенной через его верхнюю грань.
• Дислокация в моторном отсеке: Под капотом, в его фронтальной зоне.

Иллюстрированная пошаговая инструкция по замене

Инструментальный минимум: вороток-трещотка с торцевой головкой на 10 мм (для обжатия клемм) и рожковый либо накидной ключ на 12 мм (для крепежа верхней дуги).

Стадия первая: подготовительный этап

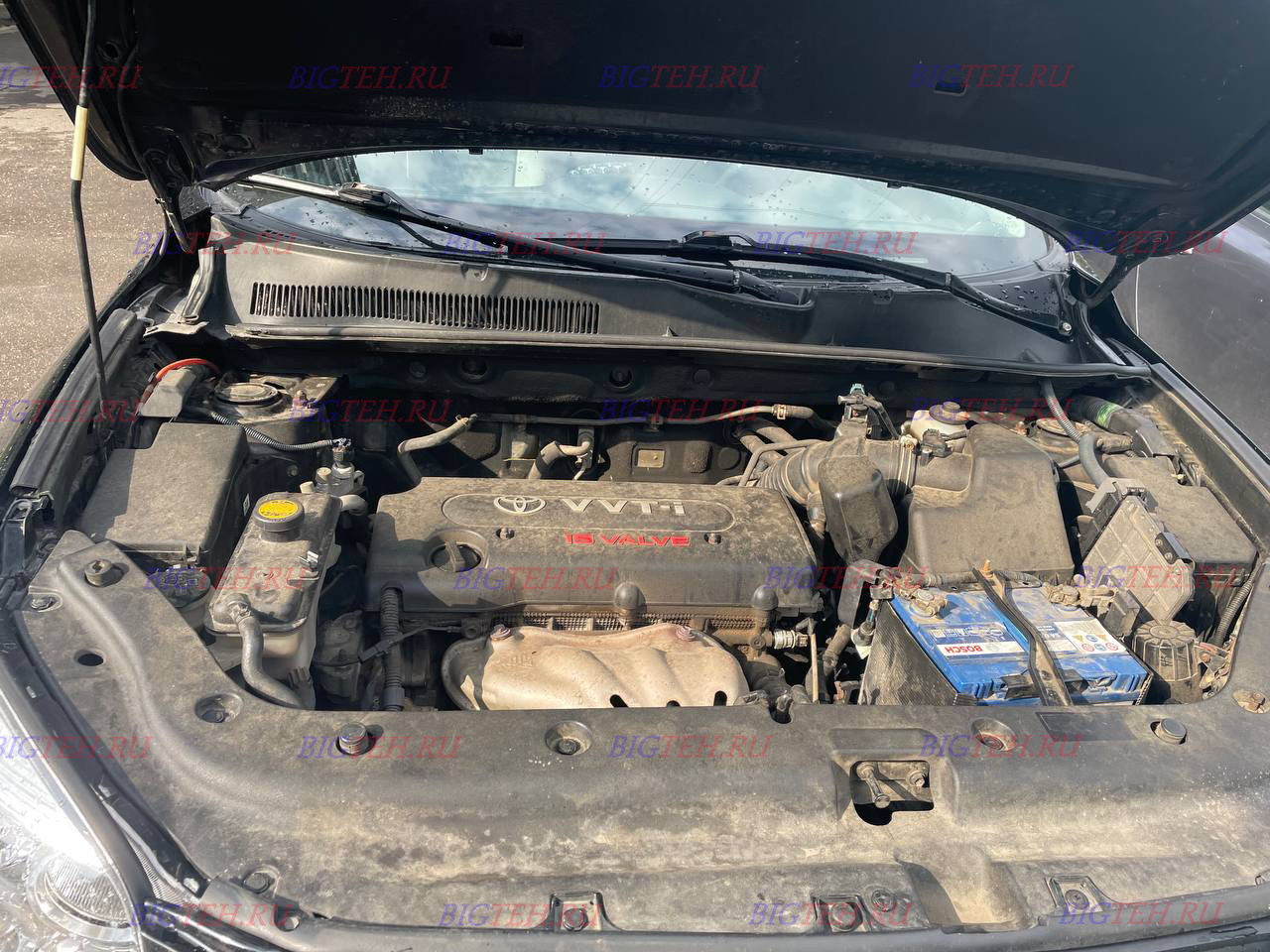

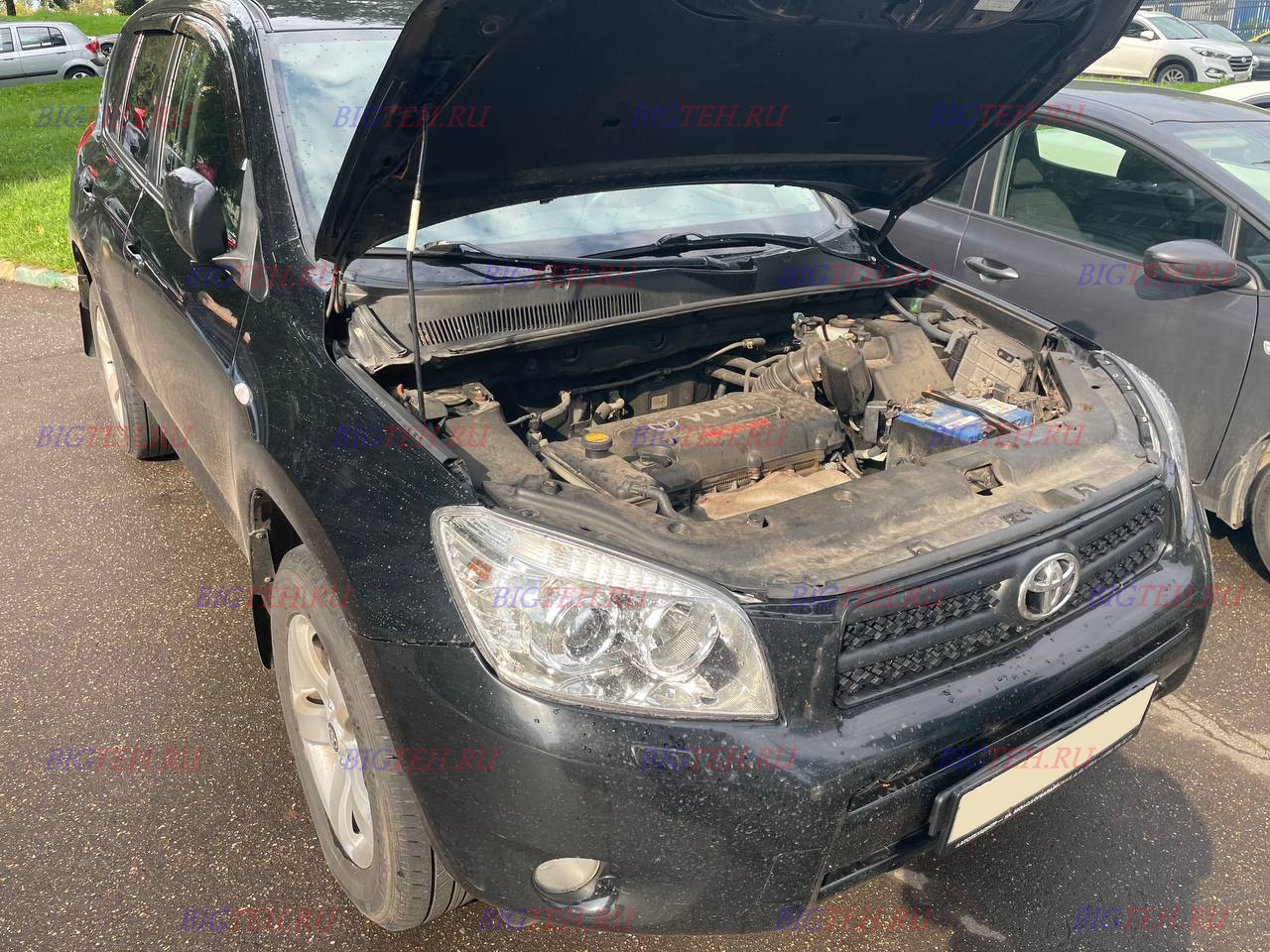

Заглушите мотор и обесточьте зажигание, вытащив ключ. Взведите ручной тормоз. Дайте машине постоять в покое 3-5 минут. Эта непродолжительная пауза нужна для того, чтобы все электронные блоки (процессор впрыска, головное мультимедийное устройство, кузовные модули) штатно завершили внутренние процессы и погрузились в сон. Поднимите крышку капота и застопорите её штатным упором. Батарея находится в моторном отсеке. Если на ней надет термоизолирующий чехол или декоративная пластиковая накладка — снимите их.

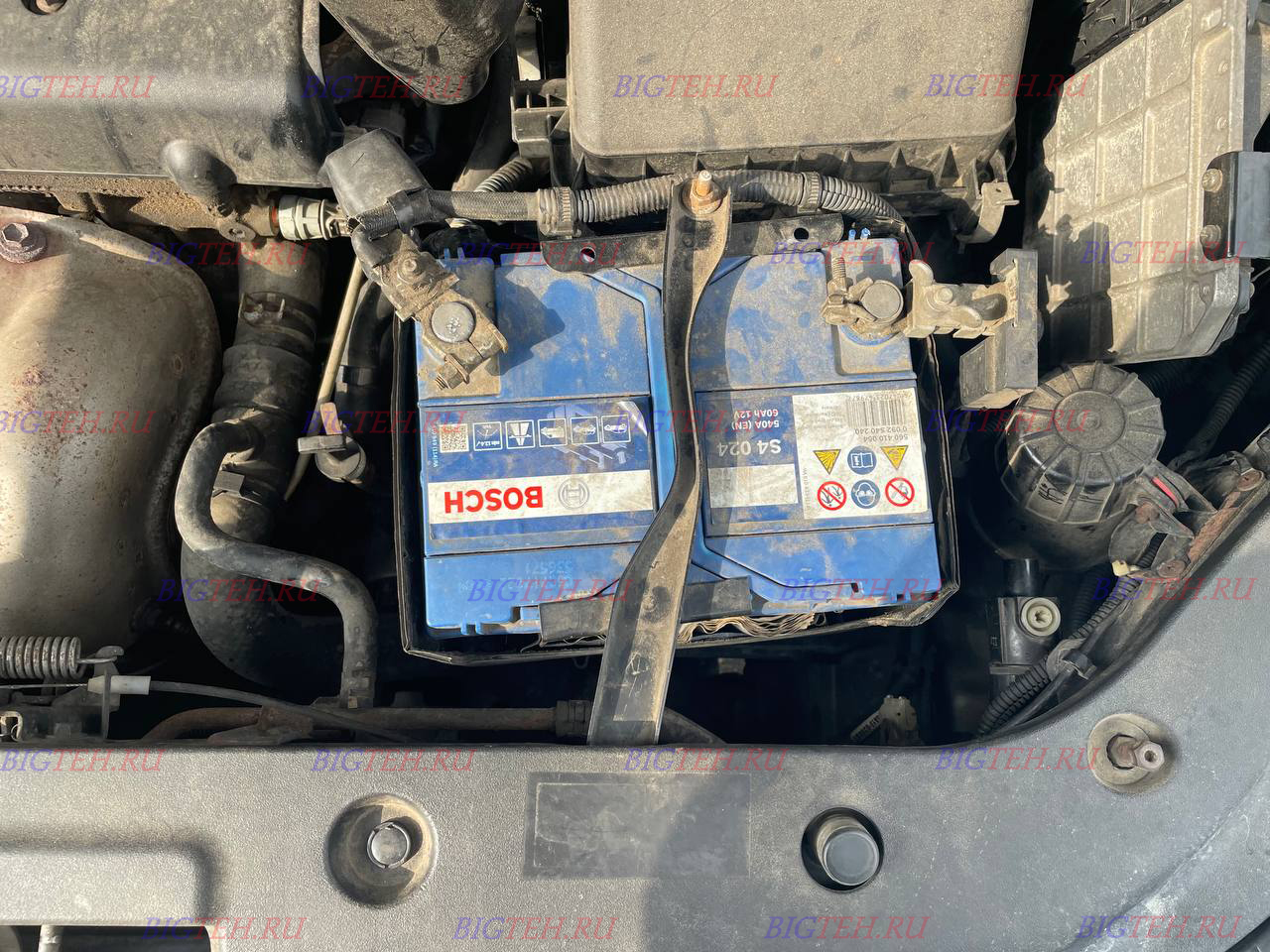

Стадия вторая: эвакуация ветерана

Неукоснительно блюдите приведённый ниже порядок рассоединения контактов. Нарушение алгоритма способно вызвать микроскачки напряжения, потенциально опасные для чувствительной бортовой микроэлектроники.

1. Сброс отрицательного потенциала. Трещоткой на 10 мм попустите стяжную гайку хомута на чёрном проводе с маркером «–». Стащите наконечник со штыря и отведите кабель в сторону, зафиксировав его таким образом, чтобы он ни при каких обстоятельствах не смог пружиной вернуться на место.
2. Отключение плюсовой линии. Откиньте изолирующий красный колпачок, прикрывающий положительный вывод. Расслабьте затяжку соответствующего болта и демонтируйте наконечник.
3. Демонтаж верхней прижимной дуги. Отыщите стальную скобу, которая перекинута поперёк корпуса. Вооружившись ключом на 12, выверните гайки или болты её крепления и уберите скобу в сторону.
4. Изъятие корпуса. Крепко обхватите батарею ладонями и вытащите её из посадочного гнезда. Имейте в виду, что агрегат на 60-70 А·ч тянет примерно на 15-17 кг — действуйте плавно, дабы не оставить глубоких царапин на лаке.

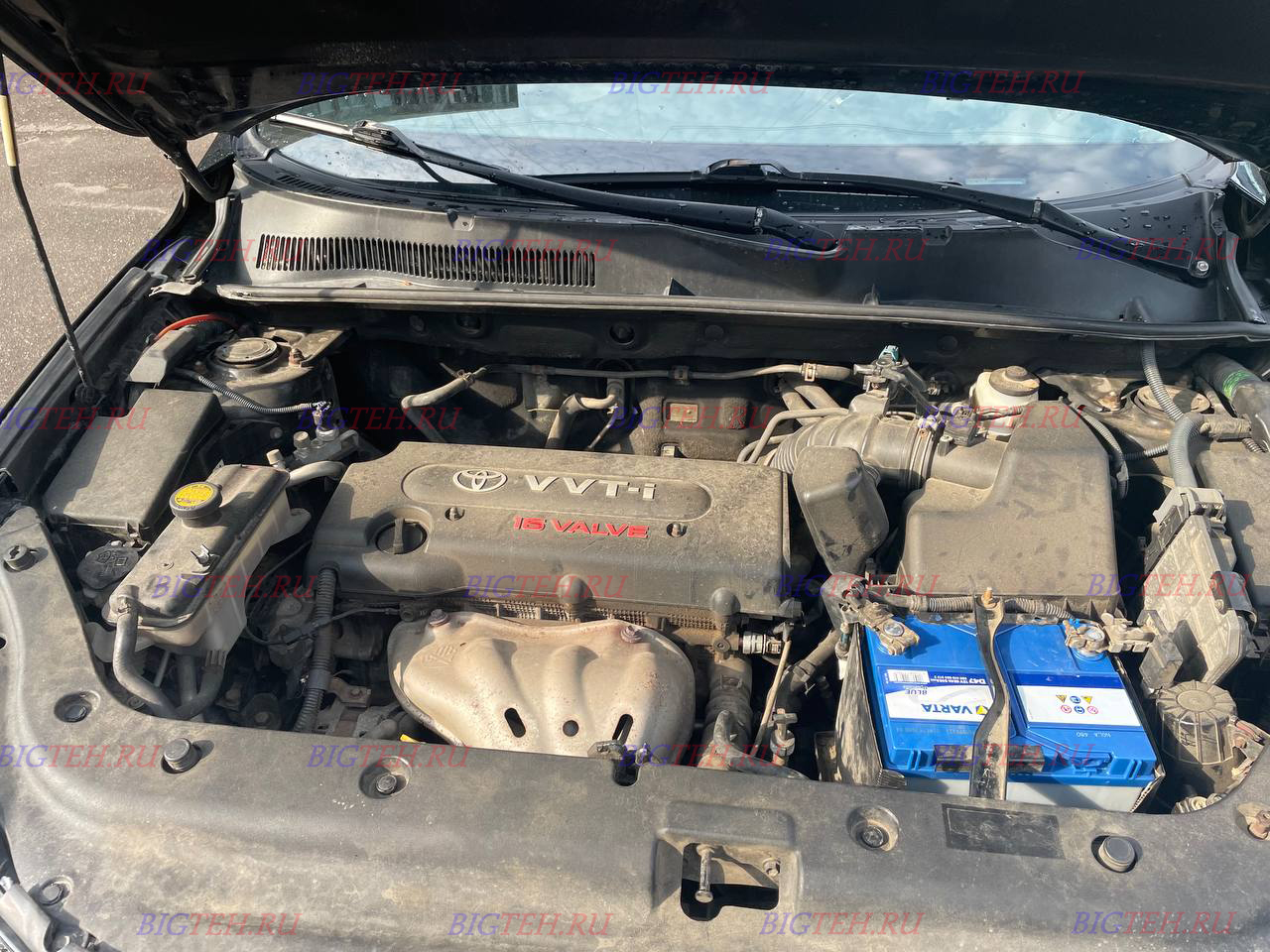

Стадия третья: инсталляция свежей батареи

1. Инспекция и очистка ниши. Воспользуйтесь моментом, пока гнездо пустует, и выскребите оттуда скопившийся песок, пыль и грязь. Пристально осмотрите металлические наконечники силовых кабелей. Обнаружив рыхлый белёсый или зеленоватый налёт окислов, старательно зачистите контактные зоны мелкоабразивной шкуркой либо проволочной щёткой.

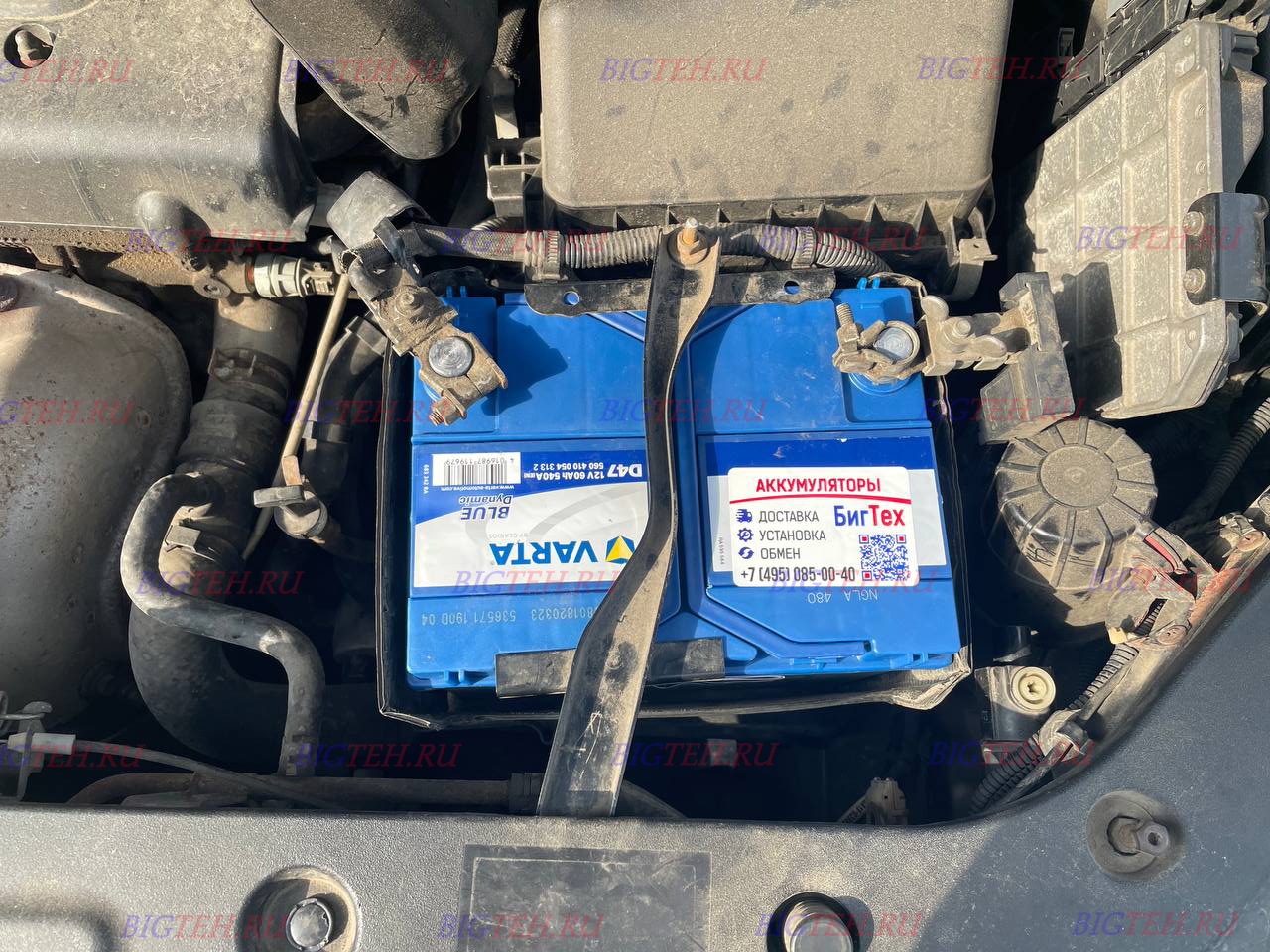

2. Позиционирование. Опустите новый аккумулятор в ложемент. Зрительно перепроверьте соблюдение обратной полярности: плюсовой штырь обязан смотреть в направлении правого крыла.
3. Жёсткая посадка. Водрузите на место верхнюю дугу и затяните её крепёжные элементы. Усилия должно хватить, чтобы наглухо исключить перемещения корпуса при тряске, однако фанатизм излишен — есть риск проломить пластик моноблока.
4. Восстановление электрической цепи. Очерёдность меняется на противоположную. Сначала на штырь насаживается красный наконечник и надёжно зажимается. Изолирующий колпачок возвращается на место. Вслед за этим те же манипуляции проделываются с чёрным «массовым» проводом. Мимолётная искра в момент соприкосновения — нормальный признак подачи питания на дежурные цепи.

Стадия четвёртая: старт и верификация

Поверните ключ. Стартер должен вращать маховик резво, без задумчивых пауз. Удостоверьтесь, что фары, климатическая установка, мультимедиа и подогревы функционируют без нареканий.

Постскриптум: что происходит с автомобилем после отключения питания

Когда Toyota RAV4 III полностью лишается питания, часть данных из оперативной памяти испаряется. Это не поломка, а рядовая ситуация, не требующая визита в сервис.

• Бортовое время и аудиосистема. Придётся повторно выставить часы на приборной панели и в головном устройстве. Звуковые настройки и ячейки памяти радиостанций, как правило, не страдают.
• Электрические стеклоподъёмники. Авторежим закрытия одним касанием перестанет работать. Реанимируется он просто: опустите стекло до упора и держите кнопку ещё 2-3 секунды, затем полностью поднимите стекло и снова зафиксируйте клавишу на те же 2-3 секунды. Ритуал выполнить на каждой двери.
• Сервопривод люка. Если в крыше имеется сдвижной люк, его электроника тоже может запросить калибровку по схожей методике.
• Адаптация трансмиссии и мотора. Процессор впрыска и мозг вариатора примутся самообучаться заново, подстраиваясь под вашу манеру вождения. В первые километров 30-50 допустимы незначительные «плавания» оборотов на холостом ходу и чуть иное ощущение от разгона — всё скоро нормализуется.
• Показания трип-компьютера. Сбросятся данные о среднем расходе топлива и счётчик дневного пробега.

Грамотный уход за кальциевой АКБ

Дабы свежекупленная батарея отходила весь заложенный в неё ресурс, примите к сведению несколько необременительных рекомендаций:

• Антикоррозионная защита контактов. По завершении монтажа обильно промажьте клеммные зажимы и выводы специальной электропроводящей смазкой либо банальным литолом. Смазочный слой станет барьером для кислорода и влаги, предотвращая электрохимическую коррозию.
• Регулярная профилактическая зарядка. Кальциевые батареи патологически не приемлют глубоких разрядов. Если ваш автомобиль неделями стоит без движения или используется в режиме «дом-работа-магазин» на дистанцию в 5-10 км, генератор хронически недозаряжает батарею. Рекомендуется хотя бы раз в квартал восполнять ёмкость с помощью программируемого стационарного зарядного устройства.
• Ответственная утилизация. Старая батарея напичкана свинцом и едкой серной кислотой, по этой причине её удел — не мусорный контейнер, а специализированный пункт приёма вторсырья. При покупке новой АКБ почти всегда можно сдать старую в счёт скидки по схеме Trade-in.

Следуя этому подробному руководству, вы без лишних сложностей освежите аккумулятор на своей Toyota RAV4 III рестайлинг (2010-2014) и сэкономите бюджет, отказавшись от услуг сервисной станции. Три кита успеха: строго соблюсти азиатский типоразмер D23L, не перепутать обратную полярность и ни на шаг не отступать от правильной последовательности операций с клеммами.
