Замена аккумулятора на Volkswagen Passat CC I бензин 1.8 (152/160 л.с.) 2008-2012

Энергия для «четырехдверного купе»: всё о замене аккумулятора на Volkswagen Passat CC (1.8 TSI, 2008–2012)

Volkswagen Passat CC, дебютировавший в январе 2008 года на автосалоне в Детройте, стал для немецкого концерна смелым экспериментом по скрещиванию жанров. Приставка CC расшифровывается как Comfort Coupe, и машина действительно попыталась усидеть на двух стульях: предложить практичность четырехдверного седана и при этом заставить сердце биться чаще при взгляде на ниспадающую, «купейную» линию крыши. Дизайн-проект разрабатывался под руководством бывшего шефа стилистов Alfa Romeo Вальтера де Сильвы, который принес в Вольфсбург итальянскую страсть, сменив холодную прямоту классических «Пассатов» на плавные, мускулистые обводы безрамных дверей. Инженерная же часть покоилась на модернизированной платформе PQ46, знакомой по обычному Passat B6, но с перенастроенной кинематикой подвески и расширенным применением высокопрочных сталей. Российские покупатели особенно тепло приняли версию с бензиновым турбомотором 1.8 TSI (двигатели семейства EA888 Gen1/Gen2, индексы CDAB/CDAA/BZB), который в зависимости от прошивки выдавал 152 или 160 лошадиных сил. Этот мотор, агрегатированный либо с 6-ступенчатой механикой, либо с преселективным «роботом» DSG-7 (DQ200), прославился как эластичностью, так и специфическим «аппетитом» к маслу и качеству электропитания.

Именно требовательность к качеству электропитания делает замену аккумулятора на Passat CC не рутинной операцией «снял-поставил», а процедурой, требующей вдумчивого подхода. В отличие от многих азиатских одноклассников, где блоки управления прощают глубокие просадки напряжения, немецкая электроника (особенно блоки комфорта BCM и рулевого управления) крайне чувствительна к «чистоте» питания. После неудачной замены АКБ владелец рискует получить гирлянду ошибок на панели, отказ электроусилителя руля или сброс адаптаций роботизированной коробки. Более того, подкапотная компоновка с продольным расположением мотора (на переднеприводных версиях он стоит поперечно, но запас пространства вокруг батареи ограничен) диктует строгие правила физической совместимости.

Классический формат: 278х175х190 и его альтернатива

Штатный аккумуляторный отсек на Volkswagen Passat CC 1.8 TSI рассчитан под европейский типоразмер, который маркируется как H6 (DIN 66) или LN2. Его габариты: длина 278 миллиметров, ширина 175 миллиметров, высота до плоскости клемм 190 миллиметров. Именно этот размер считается базовым и самым логичным для замены, так как практически все дизельные и бензиновые версии платформы PQ46 сходили с конвейера именно с этим форматом. Длинная батарея надежно фиксируется в пластиковом ложементе, а её емкость (обычно 60-72 Ач) с запасом перекрывает энергопотребление подогревов, турботаймера (если он активирован) и мощного генератора.

Однако владельцы Passat CC довольно часто сталкиваются с ситуацией, когда нужной батареи H6 нет в наличии, а ждать несколько дней нет возможности. Конструкторы Volkswagen предусмотрели это: площадка под аккумулятор имеет дополнительную точку крепления, которая позволяет установить батарею меньшего типоразмера — 242х175х190 мм (H5, DIN 55 или L2). Это так называемая «малая» европейская тележка. Она на 36 мм короче, но имеет абсолютно ту же ширину и высоту, а также обратную полярность. Визуально под капотом такая замена будет заметна: между корпусом батареи и боковой стенкой отсека появится зазор, но штатной длины силовых проводов хватит, чтобы накинуть клеммы без натяга. Нижний прижимной механизм переставляется в резервное отверстие. Это заводская опция, прописанная в сервисной документации VW для регионов с холодным климатом, где иногда ставят батареи чуть меньшей емкости, но с более высоким пусковым током.

Обратная полярность в обоих случаях остается неизменной. Если поставить аккумулятор лицом к себе (этикеткой к бамперу), плюсовая клемма будет в правом дальнем углу, минусовая — в левом ближнем. Силовые провода в моторном отсеке Passat CC жестко фиксированы, и попытка взять батарею с прямой полярностью приведет к нехватке длины плюсового кабеля, который идет от блока предохранителей на перегородку моторного щита.

Технология: EFB, AGM или классический Ca/Ca?

Дорестайлинговый Passat CC (2008–2012) в бензиновых версиях 1.8 TSI изначально не оборудовался системой «Старт-Стоп» в обязательном порядке (она появилась позже, в рамках пакетов BlueMotion). Поэтому с завода на машину могли установить как простую кальциевую батарею Ca/Ca, так и более продвинутую EFB или даже AGM, если автомобиль шел в богатой комплектации с функцией рекуперативного торможения. При замене стоит понимать разницу:

• Ca/Ca (кальций-кальциевая) — бюджетный и надежный вариант для машин без Start/Stop. Отлично держит заряд, не боится перепадов температуры, но боится глубоких разрядов. Если ваша машина не глушит мотор на светофорах — это ваш выбор.
• EFB (Enhanced Flooded Battery) — улучшенная «жидкая» батарея с более толстыми пластинами и устойчивостью к циклическим нагрузкам. Хороший компромисс, если генератор работает в режиме частичной рекуперации.
• AGM (Absorbent Glass Mat) — топ-решение для машин с интеллектуальным управлением энергией. Держит втрое больше циклов разряд-заряд, чем обычная Ca/Ca. Если ваш Passat CC оснащен «роботом» DSG и вы живете в мегаполисе с пробками — AGM продлит жизнь генератору и блоку управления.

Главное правило: если на старом аккумуляторе написано AGM — ставьте AGM. Если написано EFB — ставьте как минимум EFB. Понижать технологический класс (например, менять AGM на дешевый Ca/Ca) на Passat CC нельзя — блок управления энергией (модуль J644, интегрированный в BCM) имеет прошитый алгоритм зарядки, и если он «видит» другую внутреннюю сопротивляемость батареи, он либо перезарядит, либо недозарядит её, сократив срок службы до одного сезона.

Анатомия фиксации: нижняя прижимная планка с секретом

Аккумулятор на Passat CC закреплен в пластиковом боксе у левого крыла (по ходу движения). Схема фиксации классическая фольксвагеновская: нижняя стальная прижимная планка со ступенчатым профилем. С одной стороны планка имеет загиб-лапу, который вставляется в прорезь в днище бокса (со стороны крыла), с другой — отверстие под длинную шпильку с резьбой М8, которая вкручивается в закладную гайку в нижней части площадки (со стороны двигателя).

Шпилька эта — источник постоянной головной боли. За годы эксплуатации в неё набивается дорожная грязь, реагенты, и она намертво прикипает. Более того, сама шпилька проходит сквозь пластиковую направляющую, и при закисании резьбы есть риск провернуть латунную закладную гайку внутри пластика. Если это произошло — крепление разрушено, и нужно менять весь нижний поддон в сборе (оригинальный номер 1K0 915 333) либо колхозить ремонтный крепеж.

Для безопасного демонтажа: возьмите торцевую головку на 10 (или «звездочку» Torx, если менялась шпилька), наденьте на вороток и сделайте первое микродвижение на затяжку, а не на откручивание. Это часто позволяет сорвать окислы без срыва резьбы. Затем откручивайте, одновременно покачивая планку. Если планка «идет» вверх вместе со шпилькой, а гайка не откручивается — немедленно остановитесь и залейте резьбу проникающей смазкой (WD-40, «жидкий ключ») минимум на 15–20 минут.

Когда планка снята, обратите внимание на её положение. На пластине часто выбиты цифры «278» и «242» с соответствующими отверстиями. Это заводская подсказка: под какой типоразмер какое отверстие использовать. Если вы ставите альтернативный аккумулятор 242х175х190, планку нужно перевернуть или задействовать другое отверстие, чтобы лапа уперлась в основание более короткой батареи, а верхняя часть прижала её за нижний бортик.

Пошаговый ритуал замены без сюрпризов

Замена на Passat CC — это не только механика, но и соблюдение электронного протокола.

Шаг 1. Подготовка к отключению. Заглушите мотор, вытащите ключ из слота (если Kessy — положите брелок на центральный тоннель). Откройте капот. Не закрывайте водительскую дверь — оставьте её приоткрытой. Подождите 10–12 минут, наблюдая за красным индикатором на водительской двери (сигнализация) и подсветкой кнопок DSG. Как только всё погасло — блоки ушли в «спящий режим». Если оборвать питание в момент активности CAN-шин, блок комфорта может «зависнуть», и стеклоподъемники перестанут работать в автоматическом режиме до принудительной адаптации.

Шаг 2. Снятие клемм. Первой — минусовая клемма. На минусе может стоять датчик контроля батареи (BMS) — маленькая черная коробочка, прикрученная к наконечнику. Не откручивайте сам датчик, ослабьте только гайку хомута на 10 мм и снимите клемму с вывода. Отведите минусовой провод на расширительный бачок, обернув тряпкой. Затем снимите плюс, откинув красную защитную крышку.

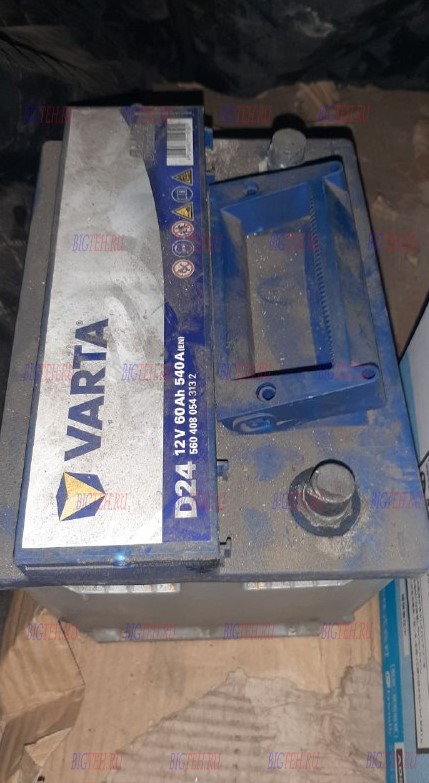

Шаг 3. Извлечение. Открутите гайку планки описанным выше методом, снимите планку. Аккуратно поднимите старую батарею. Она тяжелая (17-20 кг), так что работайте двумя руками. Если батарея «прилипла» к поддону (часто из-за разлившегося электролита), не тяните вверх рывком — можно сломать пластик бокса. Аккуратно покачайте в стороны.

Шаг 4. Ревизия посадочного места. Пустой бокс вычистите от пыли и крошек окислов. Осмотрите дренажное отверстие в дне — если оно забито, вода стоит в боксе, вызывая коррозию планки и окисление проводов. Проверьте силовые кабели: на плюсовом проводе есть силовая вставка (предохранитель на 150-200 А) в районе клеммы — нет ли на ней оплавлений или трещин.

Шаг 5. Инсталляция. Если ставите аккумулятор 278х175х190 — всё просто, бортик встает в штатный паз. Если 242х175х190 — поставьте батарею вплотную к моторному щиту (ближе к салону), а планку переставьте в альтернативное отверстие так, чтобы крюк зацепился за нижнюю кромку укороченного корпуса. Закрутите гайку шпильки, но не перетягивайте — как только аккумулятор перестал сдвигаться руками, достаточно.

Шаг 6. Терминалы. Накиньте плюс, затяните. Наденьте минус. В момент касания минуса возможна микровспышка — это норма, пошел заряд на емкости блоков. Сразу после этого не включайте зажигание. Сядьте в салон, закройте дверь, подождите 30 секунд. Вставьте ключ, поверните в положение ON (не заводя мотор). Вы услышите жужжание бензонасоса и сервоприводов климата. Подождите, пока погаснут лампы ESP и Check Engine (просто тест системы). Теперь запускайте.

Пост-установочная терапия: возвращаем функции

После пуска не пугайтесь, если руль тугой, а на приборке горит желтый руль и ESP OFF. Это стандартная ситуация для PQ46. Заведите двигатель и сделайте следующее: выверните руль влево до упора (но без удара), подержите 2 секунды, затем вправо до упора и снова 2 секунды. Желтые индикаторы должны погаснуть, а усилитель — ожить.

Стеклоподъемники: опустите каждое безрамное стекло, удерживая клавишу, на 5-6 сантиметров (до момента, когда стекло чуть уйдет вниз, открывая дверь), а затем поднимите до упора и держите кнопку в положении «закрытие» еще 3 секунды. Вы должны услышать тихий щелчок — это адаптировался «доводчик», который теперь будет правильно опускать и поднимать стекло при открывании двери.

DSG (DQ200): после замены батареи адаптации сцепления могут вести себя странно (рывки при трогании). Не пытайтесь «обучать» коробку сразу. Просто покатайтесь 20-30 минут в спокойном режиме, мехатроник самостоятельно откалибрует точки схватывания, опираясь на стабильные 12.8 В.

Советы по долголетию

Аккумулятор на Passat CC расположен удачно с точки зрения термозащиты (далеко от турбины), но неудачно с точки зрения доступа реагентов с дороги — левое крыло часто забивается снегом. Следите за чистотой бокса. Зимой, если машина ночует на улице, «будите» батарею перед пуском, включив на 15 секунд обогрев заднего стекла или дальний свет — это нехитрое действие снижает внутреннее сопротивление электролита и повышает пусковой ток. И главное — если на вашем Passat CC установлена батарея с BMS-датчиком (минусовая клемма с «черной коробочкой»), обязательно каждые полгода проводите сброс счетчика старения через диагностический шнур (VCDS/Vasya Diagnost) в блоке 61 — Регулировка энергии. Без этого блок управления будет считать, что старая изношенная батарея всё еще стоит, и применять завышенный ток заряда, что убьет даже новый AGM за год.

Passat CC — автомобиль-эстет, и его электрика не прощает халатности. Аккуратная работа с нижней прижимной планкой, верный выбор между 278-м и 242-м типоразмерами, а также строгое соблюдение полярности и технологии изготовления АКБ позволят вам сохранить и плавность хода DSG, и корректную работу безрамных дверей, и — самое главное — уверенный пуск 1.8 TSI при любых капризах погоды.
