Замена аккумулятора на Mitsubishi ASX I бензин 1.8 (140 л.с.) 2010-2013

Рождение компактного самурая: как RVR стал ASX

В феврале 2010 года на Женевском автосалоне Mitsubishi представила автомобиль, который на разных континентах знали под разными именами, но суть у него была одна — ворваться в стремительно растущий сегмент компактных городских кроссоверов. В Европе и России машину окрестили ASX (Active Sport X-over), в Японии она носила шильдик RVR (Recreational Vehicle Runner), а в США прижилась как Outlander Sport — младший брат старшей модели, путающий карты конкурентам демократичным ценником. Название RVR для внутреннего рынка было данью традиции: так в 1991 году назывался первый минивэн Mitsubishi, и теперь компания возрождала аббревиатуру для машины совершенно иного формата, подчёркивая преемственность инженерной школы. Платформу GS (Global Small) позаимствовали у старшего Outlander третьего поколения, укоротив колёсную базу на 30 сантиметров, но сохранив жёсткость кузова на кручение — для кроссовера длиной чуть больше четырёх метров это было амбициозной задачей.

Дизайн экстерьера создавала команда под началом Масаки Койкэ, который позже перейдёт в Nissan и нарисует эпатажный Juke второго поколения. На стадии прототипа ASX имел необычную фишку — задние фонари на светодиодах с эффектом «парящей дуги», но в серию они не пошли: маркетологи посчитали, что целевая аудитория не готова переплачивать за оптику. Зато в историю модель вошла благодаря мотору 4B10 объёмом 1.8 литра — этот двигатель разрабатывался совместно с DaimlerChrysler в рамках альянса Global Engine Manufacturing Alliance, и его алюминиевый блок с чугунными гильзами выдерживал форсировку до 200 лошадиных сил без трещин, чем активно пользовались тюнеры в Юго-Восточной Азии. Ещё один малоизвестный факт: на заводе в Окадзаки для окраски кузовов ASX применяли воду вместо органических растворителей — технологию Aqua-tech, сокращавшую выбросы летучих соединений на 90 процентов, что для 2010 года было прорывом в экологии производства.

Заводской аккумулятор: что ставили на конвейере и почему

Комплектация с завода: тип, параметры и расположение

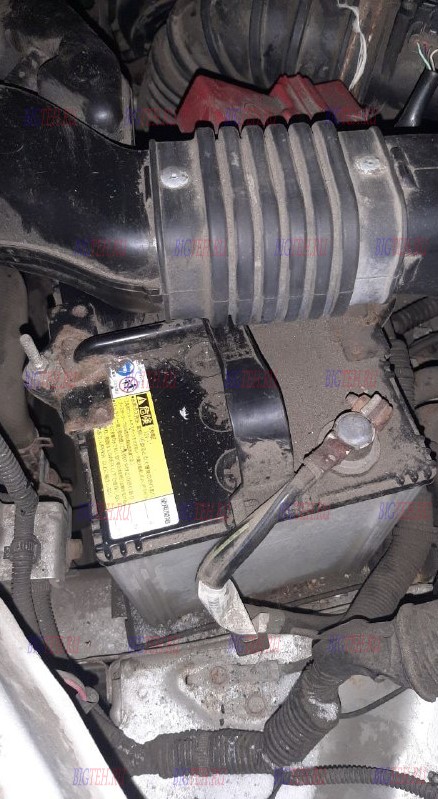

На Mitsubishi ASX первого поколения с бензиновым мотором 4B10 объёмом 1.8 литра (140 л.с.) выпуска 2010–2013 годов завод устанавливал необслуживаемый свинцово-кислотный аккумулятор классической конструкции. Система «старт-стоп» на этой модификации отсутствовала, и японские инженеры не видели смысла переплачивать за AGM или EFB — генератор мощностью 110 ампер отлично справлялся с поддержанием заряда в стандартном цикле. Ёмкость заводской батареи составляла 60 Ач, пусковой ток по стандарту EN — 510–530 А. Для тёплой Японии и Калифорнии этого хватало за глаза, но в российских реалиях уже при минус пятнадцати стартер начинал проворачивать коленвал с ощутимой натугой.

Полярность — обратная. Если смотреть на аккумулятор со стороны радиатора, минусовая клемма находится слева, плюсовая — справа. Типоразмер — D23L, что соответствует габаритам 232 миллиметра в длину, 173 — в ширину и 225 — в высоту. Крепление реализовано верхней прижимной планкой: стальная скоба охватывает корпус поперёк и фиксируется двумя гайками на вертикальных шпильках, вкрученных в металлическую площадку под батареей. Расположение — подкапотное, в левой части моторного отсека по ходу движения, сразу за фарой и блоком предохранителей. Сверху аккумулятор прикрыт пластиковой защитной крышкой с вентиляционными прорезями, которую фиксируют две клипсы со стороны двигателя и одна — со стороны крыла.

Интересный нюанс, характерный именно для ASX с мотором 1.8: посадочное место под аккумулятор имеет небольшой запас по длине — до 238 мм. Это позволяет при желании установить батарею типоразмера D26L увеличенной ёмкости, но потребуется заменить верхнюю прижимную планку на более длинную, поскольку штатная скоба рассчитана строго на 232 мм корпуса.

Параметры заводской АКБ в цифрах

Параметр	Заводское значение
Тип	Свинцово-кислотный, необслуживаемый
Ёмкость	60 Ач
Пусковой ток (EN)	510–650 А
Полярность	Обратная (минус слева при взгляде на корпус спереди)
Типоразмер	D23L
Габариты (ДхШхВ), мм	232х173х225
Крепление	Верхняя прижимная планка на двух шпильках
Расположение	Под капотом, слева по ходу движения

Семь сигналов бедствия: когда батарея просит замены

На практике владельцы ASX с двигателем 1.8 сталкиваются с характерной картиной: мотор 4B10 сам по себе довольно «лёгкий» на прокрутку благодаря алюминиевому блоку и короткоходной поршневой, но цепной привод ГРМ с гидронатяжителем требует стабильного давления масла с первых оборотов. Слабый аккумулятор не может обеспечить бодрую раскрутку — и вот тут начинаются нюансы, которые многие ошибочно списывают на износ стартера или проблемы с топливной системой.

Стартер издает «щелчок-пауза-щелчок» при повороте ключа. Это втягивающее реле не может удержать шестерню бендикса в зацеплении с маховиком из-за просадки напряжения. На ASX этот симптом часто путают с неисправностью самого реле, но замена стартера проблему не решает — через неделю владелец возвращается с той же жалобой. Проверьте напряжение на клеммах: если при включении зажигания оно падает ниже 10 вольт, виновник — батарея, а не стартер.

Приборная панель перезагружается при запуске. Стрелки спидометра и тахометра совершают полный цикл калибровки — уходят в крайние положения и возвращаются на ноль. Одновременно сбрасываются показания счётчика суточного пробега и настройки часов. Это блок ETACS фиксирует провал напряжения и уходит в защитный сброс. Если такое происходит каждое холодное утро — аккумулятор потерял ёмкость.

Гидроусилитель руля «тяжелеет» на парковке. На ASX с мотором 1.8 стоит электроусилитель руля, который при падении напряжения в бортовой сети снижает производительность. На практике это ощущается так: вы выезжаете утром с парковки, и руль становится неестественно тугим, словно усилитель отключился. Через пару минут работы двигателя всё приходит в норму — генератор поднимает напряжение, но сам факт говорит о том, что батарея ночью разрядилась сильнее допустимого.

Магнитола Mitsubishi Multi Communication System теряет память. Головное устройство MMCS при каждой глубокой просадке сбрасывает сохранённые радиостанции и настройки эквалайзера. Владельцы часто грешат на «глючную прошивку» и едут к дилеру перепрошивать магнитолу, хотя достаточно заменить аккумулятор. Отличительный признак именно акустической проблемы: если настройки слетают только по утрам, а днём держатся — виновато питание, а не софт.

Обогрев заднего стекла отключается самопроизвольно. Блок управления кузовом ETACS запрограммирован отключать мощные потребители при падении напряжения ниже критического порога, чтобы сохранить питание для систем управления двигателем. Если вы включаете обогрев заднего стекла, а он через минуту гаснет — это не кнопка сломалась, это мозги машины экономят энергию, и повод задуматься о состоянии АКБ.

Корпус аккумулятора пошёл волнами. На ASX батарея стоит в зоне, куда попадает тёплый воздух от радиатора, и летом в пробках температура под капотом достигает 80 градусов. Пластик корпуса со временем деформируется, особенно если был хотя бы один эпизод перезаряда из-за неисправного регулятора генератора. Осмотрите боковые стенки: если они не ровные, а слегка выпуклые — внутри идёт осыпание пластин, и замена нужна незамедлительно.

Ошибка P0562 — низкое напряжение системы. Если после холодного пуска сканер показывает код P0562 в памяти блока управления двигателем, а генератор при проверке выдаёт стабильные 14,2 вольта, диагноз однозначен — аккумулятор не держит заряд. Мотор 4B10 особенно чувствителен к этому: при нестабильном питании катушки зажигания дают пропуски воспламенения, и двигатель троит первые секунды после запуска.

Как выбрать замену: от минимальных требований до оптимального варианта

Жёсткие рамки и разумные допуски

Для ASX 1.8 первого поколения два параметра не подлежат обсуждению. Первое — полярность только обратная. Плюсовой провод на этой модели проложен с минимальным запасом по длине, и если вы возьмёте батарею с прямой полярностью, клемма просто не дотянется до вывода — натягивать её через корпус значит закладывать мину замедленного действия в виде перетёртой изоляции. Второе — типоразмер D23L с габаритами 232х173х225 миллиметров. Отклонение по длине больше трёх миллиметров приводит к тому, что верхняя прижимная планка не садится в пазы корпуса или, наоборот, болтается, не фиксируя батарею. При экстренном торможении незакреплённый аккумулятор весом 16 килограммов срывается с площадки — мне доводилось видеть, как после такого «полёта» закорачивало плюсовую клемму на кузов и выгорал блок предохранителей в ноль.

По ёмкости и пусковому току заводские 60 Ач и 520 А — это минимум, ниже которого опускаться нельзя даже для эксплуатации в тёплом климате. Для средней полосы России я рекомендую 65–70 Ач с пусковым током от 600 А. Запас в 10 ампер-часов и 80–100 ампер пускового тока — это не перестраховка, а трезвый расчёт на морозный пуск, когда масло 5W-30 в поддоне 4B10 загустевает, а аккумулятор после ночи на минус двадцати отдаёт процентов на сорок меньше паспортной ёмкости.

Системы «старт-стоп» на ASX 1.8 нет, поэтому EFB и AGM технически не требуются. Однако если на машине установлен автономный предпусковой подогреватель или вы часто пользуетесь электроприборами с выключенным двигателем, EFB-батарея даст фору в ресурсе — она рассчитана на вдвое большее количество циклов заряд-разряд.

Четыре рекомендованные модели для D23L

Delkor 80D23L 70 Ач — корейский аккумулятор с кальциевыми пластинами, легированными серебром. При номинальных 70 ампер-часах он выдаёт 680 ампер холодного пуска по EN — на 30 процентов выше заводского. Усиленный корпус с вертикальными рёбрами жёсткости хорошо держит вибрации, что для ASX с его короткоходной подвеской и частыми поездками по разбитому асфальту немаловажно. Клеммы европейского стандарта, никаких переходников не требуется. Средний срок службы на ASX при регулярной эксплуатации — четыре-пять лет.

FB Altica PREMIUM 100D23L 75 Ач — японская батарея с технологией «жидкого катода», увеличивающей площадь контакта электролита с активной массой пластин. 75 ампер-часов и 700 ампер пускового тока — максимум, доступный в корпусе D23L без ущерба для надёжности. Лабиринтная система вентиляции исключает выброс кислоты на клеммы даже при перезаряде. На практике эта модель показывает отличную живучесть после глубоких разрядов — восстанавливается до 90 процентов ёмкости после одной ночи с включёнными габаритами, в то время как бюджетные аналоги после такого теряют 20–30 процентов безвозвратно.

BUSHIDO SJ 90D23L 75 Ач — доступный вариант с честными 75 ампер-часами и пусковым током 730 ампер. Прозрачный корпус со встроенным индикатором заряда — удобная штука для тех, кто привык визуально контролировать состояние батареи. Выводы стандартные конические, верхняя планка садится без доработок. По опыту: за два-три года активной эксплуатации ёмкость проседает медленно и равномерно, без внезапных отказов. Хороший выбор для тех, кто планирует продавать машину в обозримом будущем или использует ASX как второй автомобиль в семье.

9999 IDLE-STOP EFB 90D23L Q-85 65Ah 630A — специализированная EFB-батарея, соответствующая японскому стандарту Q-85. Ёмкость 65 Ач при пусковом токе 630 А — сбалансированный вариант для города с частыми короткими поездками. Технология Enhanced Flooded Battery обеспечивает вдвое большую циклическую стойкость по сравнению с обычной свинцово-кислотной батареей. Если на вашем ASX стоит дополнительное оборудование вроде автономного отопителя или мощной аудиосистемы, эта модель прослужит дольше классических аналогов.

Пошаговая замена: инструмент, демонтаж, установка

Что приготовить перед работой

Для замены аккумулятора на ASX 1.8 не нужен специальный инструмент, но минимальный набор обязателен: трещотка с головкой на 10 мм, удлинитель на 75–100 мм, плоская отвёртка с длинным жалом, металлическая щётка или мелкая наждачная бумага, диэлектрическая смазка и чистая ветошь. Отвёртка понадобится для отстёгивания клипс пластикового кожуха — они тугие и на морозе дубеют. Удлинитель к трещотке — для гаек прижимной планки, которые сидят в нише между корпусом батареи и блоком предохранителей, прямой доступ туда ограничен. Перчатки с латексным напылением защитят руки от оксидов свинца на клеммах.

Порядок действий: 14 шагов от отключения до финальной проверки

1. Заглушите двигатель, выньте ключ из замка зажигания и подождите пять минут. Блок управления кузовом ETACS на ASX продолжает опрашивать датчики ещё три-четыре минуты после выключения зажигания. Если отключить питание в момент опроса, можно получить ложные ошибки по системе давления в шинах и иммобилайзеру. Пять минут — достаточная пауза, чтобы все блоки ушли в спящий режим.
2. Откройте капот и зафиксируйте его упором. Аккумулятор расположен слева по ходу движения, между фарой и блоком предохранителей. Сверху он накрыт пластиковой защитной крышкой, которая заодно выполняет роль направляющей для проводов.
3. Снимите защитную крышку. Она держится на трёх клипсах: две со стороны двигателя, одна ближе к крылу. Подденьте клипсы плоской отвёрткой по очереди. Не дёргайте крышку рывком — на холоде пластик теряет эластичность и трескается в местах креплений.
4. Осмотрите состояние клемм и прижимной планки. Если на шпильках видна ржавчина или белый налёт окислов — зачистите резьбу металлической щёткой и смажьте WD-40. Оставьте на пару минут, пока будете отсоединять клеммы. Закисшие шпильки на ASX — распространённая проблема: если их не разработать, они проворачиваются в нижней площадке, и тогда аккумулятор приходится снимать вместе с ней.
5. Отключите минусовую клемму. Головкой на 10 ослабьте гайку, снимите клемму с вывода и отведите провод в сторону, уложив на пластиковый корпус блока предохранителей. Убедитесь, что провод не может случайно качнуться и коснуться плюсового вывода.
6. Отключите плюсовую клемму. Ослабьте гайку и снимите клемму, стараясь не раскачивать её в стороны. Плюсовой провод на ASX короткий и жёсткий, при боковой нагрузке можно деформировать вывод. Отведите провод к корпусу воздушного фильтра.
7. Открутите гайки верхней прижимной планки. Планка крепится двумя гайками на 10 мм к вертикальным шпилькам. Откручивайте их поочерёдно, по два-три оборота каждую — так планка поднимается равномерно и шпильки не закусывает. Снимите планку и отложите.

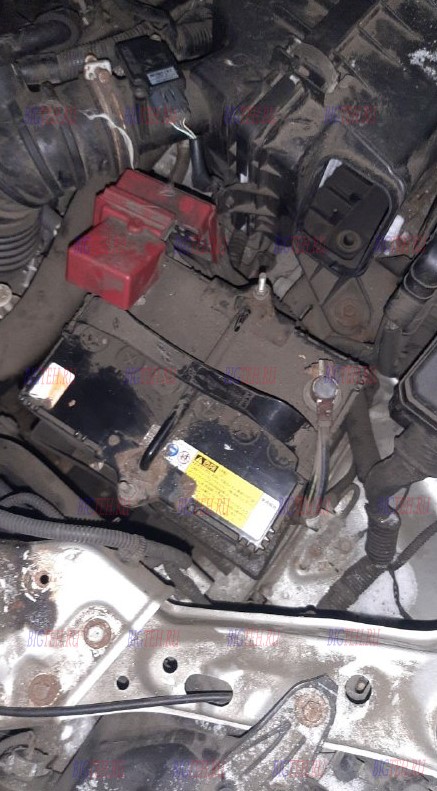

8. Извлеките старый аккумулятор. Возьмитесь за ручку и потяните вертикально вверх. Если батарея прикипела к пластиковому поддону (случается после того, как электролит потел через микротрещины), слегка покачайте корпус из стороны в сторону, но без фанатизма — пластик банок хрупкий.
9. Очистите посадочное место. Поддон под аккумулятором наверняка покрыт слоем пыли, грязи и, возможно, кристаллами засохшего электролита. Протрите всё влажной ветошью, затем вытрите насухо. Проверьте дренажное отверстие в поддоне — если оно забито, вода будет стоять лужей и разъедать днище новой батареи.
10. Зачистите клеммы. Даже если на вид они чистые, оксидная плёнка на контактной поверхности есть всегда. Пройдитесь мелкой наждачкой по внутренней поверхности клемм до появления блеска. Нанесите тонкий слой диэлектрической смазки — она предотвратит окисление в ближайшие месяцы.
11. Установите новый аккумулятор. Опустите его в поддон, сориентировав клеммами к крылу. Плюсовая клемма должна оказаться справа, минусовая — слева. Проверьте, что корпус сел ровно, без перекоса.
12. Закрепите прижимную планку. Накиньте скобу на верхнюю плоскость корпуса, совместите отверстия со шпильками. Гайки наживляйте вручную до упора, затем затягивайте поочерёдно по пол-оборота каждую. Финальный момент — 5–7 Нм, это примерно четверть оборота после касания гайки о планку. Перетяжка деформирует корпус и может привести к микротрещинам в пластике банок.
13. Подсоедините плюсовую клемму, затем минусовую. Порядок строгий: сначала плюс, потом минус. Это правило техники безопасности — при затяжке плюсовой гайки ключом, если минус уже подключён, случайное касание ключом кузова вызывает короткое замыкание. Затягивайте гайки клемм плотно, но без чрезмерных усилий: свинцовые выводы легко деформировать.
14. Установите защитную крышку на место. Защёлкните три клипсы до характерного щелчка. Проверьте, что крышка не касается клемм и проводов.

После замены: что нужно адаптировать и переобучить

ASX первого поколения не требует регистрации аккумулятора через дилерский сканер MUT-III — система управления зарядом здесь простейшая, без датчика состояния батареи и адаптивного алгоритма. Однако сброс питания обнуляет обученные параметры нескольких электронных блоков, и без определённых манипуляций машина какое-то время будет вести себя непривычно.

Двигатель и топливные коррекции. Блок управления мотором сотрёт накопленные коррекции по лямбда-зондам. Первые 30–50 километров расход топлива может быть выше обычного на 5–10 процентов — это нормально, система заново подстраивается под реальные условия. Холостые обороты могут незначительно плавать при первых двух-трёх запусках, пока дроссельная заслонка не откалибруется.

Стеклоподъёмники. Автоматический режим подъёма и опускания перестанет работать. Процедура восстановления проста: для каждого стекла, используя кнопку на его собственной двери (не с водительского блока), опустите стекло до упора и удерживайте кнопку ещё три секунды, затем поднимите до упора и снова держите три секунды. После этого авторежим вернётся.

Магнитола и часы. Головное устройство MMCS сбросит язык интерфейса, часовой пояс и все сохранённые радиостанции. Придётся настроить заново. Часы на центральном дисплее синхронизируются по GPS-сигналу, но для этого автомобиль должен находиться на открытой площадке с хорошим приёмом спутников. В гараже или подземном паркинге выставляйте время вручную.

Климат-контроль. Блок управления климатом потеряет инициализацию сервоприводов заслонок. Симптомы — неправильное распределение воздуха по дефлекторам: включаете обдув ног, а дует в лицо. На большинстве ASX калибровка запускается автоматически после включения зажигания (слышен характерный шелест заслонок в течение 20–30 секунд). Если этого не произошло, включите зажигание и одновременно нажмите кнопку AUTO и кнопку обдува лобового стекла, удерживайте пять секунд — блок войдёт в сервисный режим и прогонит все заслонки.

Электроусилитель руля. Иногда после замены АКБ на приборной панели загорается оранжевый значок руля с восклицательным знаком. Это блок EPS потерял инициализацию нейтрального положения датчика крутящего момента. Лечится просто: заведите двигатель, выверните руль до упора влево, удерживайте две секунды, затем до упора вправо, снова удерживайте две секунды, верните в центр. Ошибка погаснет.

Пять практических рекомендаций для долгой службы

• Проверьте генератор сразу после замены. На ASX 1.8 стоит генератор Mitsubishi Electric на 110 ампер, и его регулятор напряжения — слабое звено после 100 тысяч километров пробега. Подключите мультиметр к клеммам на заведённом моторе с включённым ближним светом, печкой и обогревом заднего стекла. Напряжение должно быть в пределах 13,8–14,4 вольт. Если оно плавает или выходит за эти границы — замените регулятор до того, как он убьёт новую батарею перезарядом.
• Раз в полгода зачищайте и смазывайте клеммы. На ASX из-за компактной компоновки подкапотного пространства аккумулятор находится в зоне активного воздухообмена с улицей — через решётку радиатора под кожух залетает дорожная соль, пыль и влага. Окислы на клеммах нарастают быстрее, чем на машинах с изолированным батарейным отсеком. Пять минут профилактики дважды в год избавят от проблем с контактом в самый неподходящий момент.
• Заряжайте батарею только автоматическим устройством с микропроцессорным управлением. Старые трансформаторные зарядники выдают нестабилизированное напряжение, которое при скачках в сети может достигать 17 вольт. Для кальциевых пластин это смертельно — начинается неконтролируемый электролиз, пластины осыпаются. Современное автоматическое ЗУ стоит как треть бюджета на новую АКБ, но продлевает её жизнь вдвое.
• В мороз ниже минус 15 дайте батарее «проснуться». Перед запуском поверните ключ в положение ON (не заводя двигатель) и включите дальний свет на 15–20 секунд. Через электролит пойдёт ток разряда, он слегка прогреется, внутреннее сопротивление упадёт — и стартер получит дополнительно 20–30 ампер при той же температуре. Этот приём не раз выручал меня на зимних выездах в поля, когда каждая ампер-секунда на счету.
• Следите за прижимной планкой. Стальная скоба на ASX подвержена коррозии — она ничем не защищена и принимает на себя всю влагу, стекающую с кожуха. Раз в год, лучше перед зимним сезоном, снимайте планку, зачищайте резьбу шпилек и смазывайте их графитовой смазкой. Закисшая планка, которую не удаётся открутить в полевых условиях — это эвакуатор до сервиса вместо пятиминутной замены.

Итог: двадцать минут и три зимы в запасе

Замена аккумулятора на Mitsubishi ASX с двигателем 1.8 — рядовая процедура, не сложнее замены лампочки в фаре. Полярность обратная, типоразмер D23L, верхняя планка откручивается равномерно, а после установки новой батареи нужно не забыть переобучить стеклоподъёмники и климат-контроль. Берите батарею с запасом по пусковому току — 70–75 Ач хватит с головой для любого климата, где эксплуатируется этот кроссовер. И раз в полгода заглядывайте под пластиковый кожух: контакт без окислов и планка без ржавчины — залог того, что ближайшей зимой ASX заведётся с пол-оборота, а не с пятой попытки.
