Замена аккумулятора на Citroen C4 diesel 1.6 (92/112 л.с.) Рестайлинг 2015-2020
Возвращаем к жизни «французскую эйфорию»: замена аккумулятора на Citroen C4 II Рестайлинг 1.6 Diesel
Этот автомобиль — яркий представитель эпохи, когда Citroën решительно отошел от излишне футуристичных форм первых поколений С4 в пользу более зрелого, технологичного и аэродинамически выверенного дизайна. Представленный в 2015 году на Парижском автосалоне, рестайлинг второго поколения (заводской индекс B71) стал лебединой песней платформы PSA PF2 перед массовым переходом на модульную EMP2. Внешность модели, доведенная до совершенства под руководством шеф-дизайнера Александра Мальваля (Alexandre Malval), сочетала утонченные светодиодные росчерки ходовых огней и спокойные грани кузова, словно выточенного из цельного слитка. Однако главное волшебство скрывалось внутри. Инженеры PSA Peugeot Citroën проделали колоссальную работу по шумоизоляции и настройке шасси, превратив С4 в один из самых комфортных хэтчбеков С-класса, особенно в версиях с турбодизелем. Дизельный двигатель 1.6 HDi (DV6FC) мощностью 92 или 112 лошадиных сил, знакомый нам по индексу, стал эталоном тяговитости и топливной экономичности. Но именно этот силовой агрегат, напичканный системами старт-стоп, регенерации сажевого фильтра и электронным управлением турбиной, предъявляет повышенные требования к источнику питания. Когда аккумулятор умирает, Citroen C4 не просто отказывается заводиться — он сходит с ума, выдавая гирлянды ошибок на дисплее.

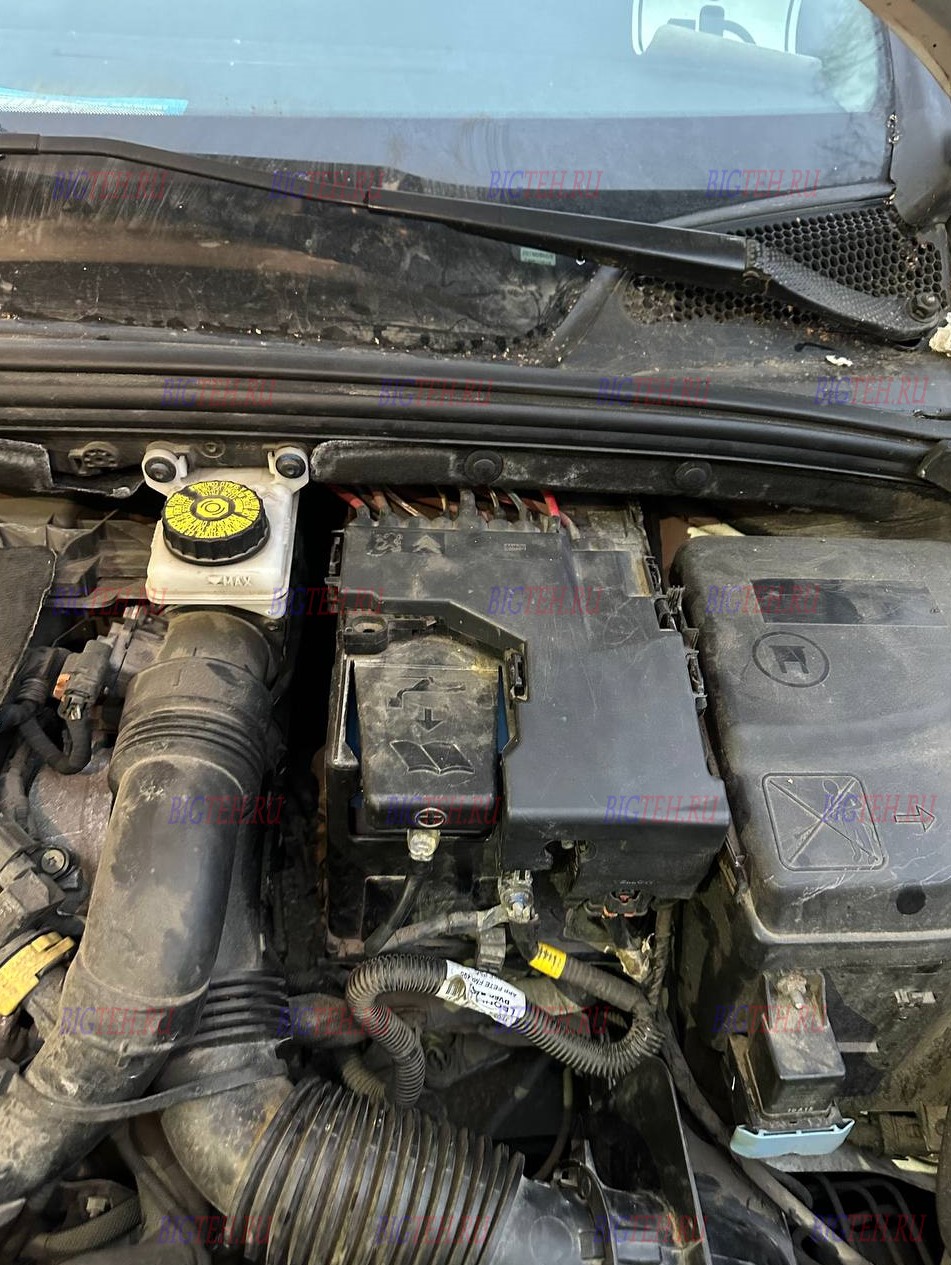

Под капотом дизельной версии царит та же продуманная теснота, что и на других автомобилях платформы PF2. Аккумулятор установлен в передней левой части моторного отсека, у брызговика, и спрятан под массивным пластиковым кожухом, который является частью системы терморегуляции двигателя. На дизельных моторах 1.6 инженеры особенно трепетно отнеслись к тепловому балансу, поэтому вокруг батареи можно заметить дополнительные теплозащитные экраны, а иногда и специальный термокожух. Система фиксации здесь — нижняя прижимная планка, которая входит в зацепление со специальным выступом («подошвой») в основании корпуса АКБ. Эта конструкция часто становится «крепким орешком» для новичков, так как не видна с первого взгляда и требует работы на ощупь. В отличие от примитивного верхнего крепления-поперечины, нижняя планка Citroen C4 устроена хитрее: откручивается болтом, но предварительно часто необходимо отодвинуть блок предохранителей или «развязать» жгут, проложенный в очень жестком пластиковом коробе.
Двойной стандарт: какая батарея стоит именно у вас?
Самая большая сложность для владельца Citroen C4 1.6 HDi 2015-2020 годов выпуска — угадать с типоразмером, не снимая старую батарею. Дело в том, что PSA комплектовал эти автомобили двумя вариантами аккумуляторов, в зависимости от комплектации и наличия системы «Старт-Стоп». Если ваша машина оснащена кнопкой ECO и глушит двигатель на светофорах, то там с высокой вероятностью будет стоять усиленная AGM-батарея. Если же это обычный дизель без старт-стоп (что реже, но встречается на дорестайлах ранних партий), то используется усиленная кальциевая или EFB-батарея.
Вам придется иметь дело с одним из двух европейских размеров: либо компактный 242х175х190 мм, либо полноразмерный высокий 278х175х190 мм. Длина — это ключевой параметр. Визуально это определяется на глаз: посмотрите на пластиковую площадку, на которой стоит АКБ. Если площадка имеет дополнительные пластиковые вставки-удлинители спереди или сзади, значит, с завода установлена «короткая» батарея L2 (242 мм). Если аккумулятор занимает всю площадку впритык, то ваш вариант — L3 (278 мм). Ошибка в два сантиметра обойдется дорого: короткая батарея в длинном слоте просто не зафиксируется нижней планкой, а длинную в короткий слот вы физически не воткнете, не сломав опорный поддон. Полярность в обеих случаях строго обратная (европейская, плюс слева, если стоять лицом к капоту).
Почему технология важна: HDi не прощает слабости
Дизельный двигатель DV6 с системой Common Rail требует огромного пускового тока. Здесь свечи накаливания (4 штуки, каждая потребляет до 20 ампер на этапе прогрева), мощный стартер, проворачивающий дизель с высокой компрессией (около 16:1), и топливный насос высокого давления, который требует энергии для создания давления в рампе. Минимальный ток холодной прокрутки (CCA) для этого мотора — 640 А, и это не рекомендация, а суровая реальность. Если вы поставите батарею «пожиже», например, от бензинового мотора с током 500 А, стартер будет крутить вяло, форсунки не откроются, и машина либо не заведется вовсе, либо вы рискуете попасть на дорогостоящую замену вкладышей стартера, который будет работать в режиме перегрузки.
Версиям со старт-стоп нужна технология EFB или AGM. AGM (Absorbent Glass Mat) — это батарея с абсорбированным электролитом. В ней нет жидкости, которая плещется, пластины разделены микропористым стекловолокном. Такая конструкция выдерживает частые запуски и способна быстро принимать заряд от системы рекуперации торможения. Цена AGM выше в 2-2.5 раза, но замена обычной кальциевой батареи в систему старт-стоп приведет к тому, что она умрет через 3-4 месяца, а блок BSI (мозги кузова) начнет сходить с ума из-за постоянных просадок напряжения при пуске.
Подготовительный этап: хрупкий пластик и горячий дизель
Моторный отсек 1.6 HDi спроектирован очень плотно, поэтому пластик, прикрывающий аккумулятор, — это не просто «мусорная крышка». Это продуманный элемент. Сверху вы увидите черную декоративную крышку, прикрывающую блок предохранителей и сам аккумулятор. Она крепится на пластиковых фиксаторах-защелках, которые на морозе или просто от старости (машине уже больше 5 лет) становятся ломкими. Снимайте их, аккуратно поддевая плоской отверткой из центра, и обязательно грейте пластик, если температура ниже нуля.

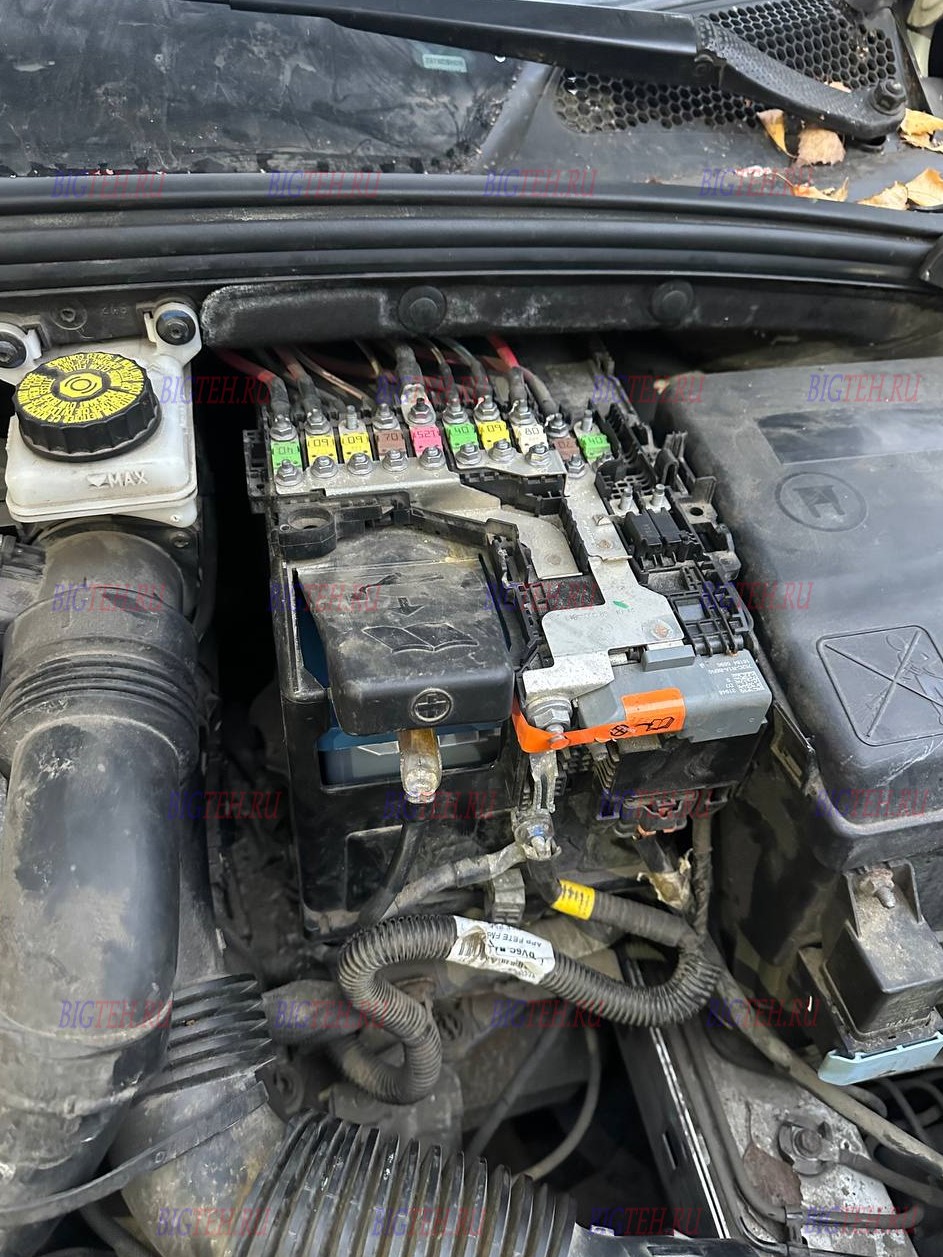

После снятия верхней крышки вы увидите смонтированный на корпусе батареи блок предохранителей (BPGA или иной модуль). Это массивная плюсовая колодка, в которую приходит силовой провод. Часто на рестайлинговых С4 она закрыта еще одной маленькой пластиковой планкой. Этот блок не всегда нужно отсоединять от клеммы полностью, достаточно открутить гайку силового кабеля и отвести провод в сторону, чтобы он не мешал манипуляциям с корпусом. Но главная битва, как всегда, развернется с нижней прижимной планкой.
Технология демонтажа: найти и обезвредить скрытое крепление
Доступ к нижнему болту в Citroen C4 дизель перекрыт жгутом проводов и впускным патрубком воздушного фильтра. Вам придется работать буквально на ощупь, «вслепую». Ищите крепеж не сверху, а с фронтальной части площадки, ближе к радиатору. Там, в нише между пластиком поддона и металлом кузова, находится шляпка болта (обычно головка на 10 или 13). Это прижимная пластина, которая притягивает нижний буртик корпуса АКБ к опорной поверхности.
Многие владельцы С4, не зная конструкции, пытаются силой выдернуть аккумулятор вверх. Эффект плачевный: ломается либо пластиковый выступ на дне старой батареи (тогда она выходит, но посадочное место забито обломками), либо, что еще хуже, рвется сам поддон площадки, прикрученный к лонжерону. Запомните алгоритм:
- Находим болт спереди у основания.
- С помощью длинного удлинителя и карданчика (обязательно, так как угол доступа там неудобный) срываем болт.
- Не выкручиваем болт до конца, а делаем 5-7 оборотов, пока прижимная лапка не ослабнет и не отойдет от буртика. Обычно это чувствуется, когда аккумулятор начинает немного шататься, если взяться за его ручку.
После ослабления прижима снимаем клеммы. На дизеле порядок строг как никогда: первым снимаем минус. Убедитесь, что скинутый минусовой провод не касается клеммы, накиньте на него тряпку.
Извлечение и чистка: «ванна» из реагентов

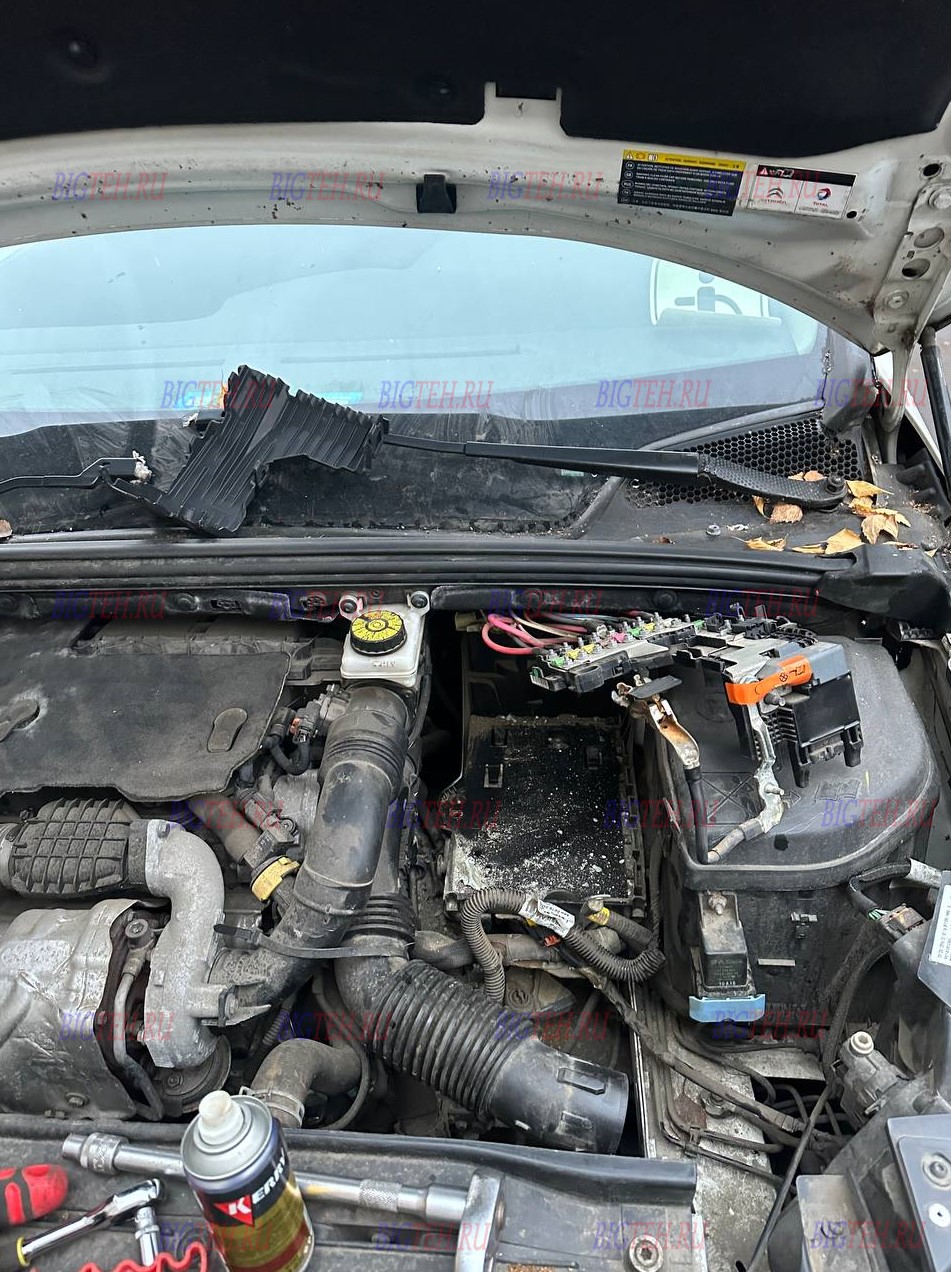

Когда все отсоединено, вытаскивайте батарею вертикально вверх. В отличие от многих авто, на дизельном С4 АКБ часто сидит в пластиковом стакане-поддоне. Обязательно вытащите и этот пластиковый поддон. Под ним вы с ужасом обнаружите зимний «компресс» из соли, песка и мазута. Дело в том, что левый брызговик не идеально защищает эту зону, и грязь, летящая от колеса и с радиатора, спрессовывается в отличный электролит, который создает паразитные токи утечки. Тщательно вымойте поддон горячей водой со щелочью (мыльным раствором), высушите феном. Проверьте дренажные отверстия в нижней части стакана — они должны быть чистыми, чтобы вода не скапливалась внутри, затапливая новый аккумулятор.
Выбор нового «бойца»: AGM или EFB?
Если ваш С4 с системой «Старт-Стоп», выбираем однозначно AGM того размера, который мы идентифицировали ранее. Да, это дорого (например, Varta Silver Dynamic AGM или Exide AGM), но попытка сэкономить и поставить обычный кальциевый аккумулятор закончится тем, что система ECO перестанет активироваться, а на панели загорится «сервис». Блок BSI, замеряя внутреннее сопротивление, просто не даст системе работать, а потом и вовсе начнет принудительно отключать потребители (обогревы, магнитолу), чтобы сохранить остатки заряда для запуска.
Если системы «Старт-Стоп» нет (например, машина для российского рынка часто шла без нее), но есть куча подогревов и тот же Webasto (предпусковой подогреватель), настоятельно рекомендую технологию EFB. EFB (Enhanced Flooded Battery) — это улучшенная «жидкая» батарея. Она в полтора раза дешевле AGM, но имеет усиленные пластины, стойкие к осыпанию, и увеличенный ресурс циклов заряда-разряда по сравнению с обычным кальцием. Для дизеля с вибрациями она подходит идеально.
Установка: ювелирная работа с прижимной планкой
Ставим чистый пластиковый поддон на место. Защелкиваем его в пазы. Опускаем новый аккумулятор. Важно: нижний бортик батареи (специальная отбортовка) должен четко лечь в паз поддона и совпасть с «языком» прижимной планки. Прикручиваем плюсовую клемму. На дизеле мы затягиваем ее с умеренным усилием (около 8 Нм). Плохой контакт на плюсе вызовет нагрев и окисление предохранителей модуля BPGA, что приведет к ошибкам по давлению топлива.
Теперь момент истины — нижняя планка. Вставляем болт и начинаем закручивать. Здесь есть одна хитрость Citroen: перед окончательной затяжкой несколько раз качните аккумулятор вперед-назад, чтобы планка «нашла» свое место в пазу корпуса. Если тянуть болт, когда планка стоит на ребре буртика, вы сорвете резьбу в латунной втулке пластиковой площадки. Как только планка прижала корпус, остановитесь. Проверьте: батарея должна стоять монолитно с кузовом. Никаких стуков при покачивании рукой быть не должно.
После подключения минуса обязательно проверьте, не упирается ли минусовой провод в острый край кузова или в трубку кондиционера. Часто после замены провод лежит в натяг, и за месяц вибраций перетирает изоляцию, «сажая» массу на кузов и вызывая чудеса вроде самопроизвольного включения дворников.
Электронное «причастие»: регистрация и адаптация
Рестайлинговый Citroen C4 — машина умная. Блок BSI должен «увидеть», что аккумулятор заменен. В идеале, особенно для AGM, требуется прописать батарею через диагностический прибор (DiagBox или Launch). Если такой возможности нет, проведите процедуру «мягкого старта», которая часто успокаивает электронику. После установки не заводите машину сразу.
- Включите зажигание (не стартер) на 30 секунд. Не трогайте педали.
- Выключите зажигание, закройте машину с ключа и отойдите на минуту, чтобы блоки «уснули».
- Вернитесь, снова включите зажигание, дождитесь, пока погаснет спираль свечей накала (на дизеле это важно), и только после этого заводите.
После запуска не газуйте. Дайте поработать 2-3 минуты, пока обороты не станут ровными. Затем нажмите кнопку ECO. Если система старт-стоп готова, индикатор загорится зеленым или перечеркнутым (если не выполнены условия, вроде температуры двигателя). Погазуйте до 2000 оборотов и сбросьте газ — система должна ожить при первой же остановке. Проверьте работу климат-контроля: часто после замены АКБ слетает адаптация заслонок, и печка начинает чудить. Просто задайте минимальную температуру, затем максимальную, и климат-блок сам откалибрует крайние положения.
Практические советы для долголетия в условиях дизеля
Дизельный двигатель 1.6 DV6 склонен к вибрациям на холостых, особенно если изношена подушка двигателя (правая, которая как раз со стороны АКБ). Если при включении зажигания вы слышите сильную дрожь, замените подушку, иначе вибрация убьет пластины AGM за 20 тысяч километров. Следите за генератором: он расположен низко, и к нему летит грязь. Напряжение заряда AGM батареи должно быть не выше 14.8 В. Если мультиметр показывает 15.0 В и выше — замените регулятор напряжения на Valeo, иначе электролит в AGM начнет разлагаться с выделением газа, который стравится через клапаны без возможности долива, и батарея потеряет емкость.
Также не забывайте, что современный дизель потребляет много энергии для прожига сажевого фильтра. Если вы передвигаетесь только короткими перебежками, раз в неделю совершайте трассовую поездку с оборотами выше 2500, чтобы не только прожечь сажу, но и дать «умному» генератору полностью насытить аккумулятор.
Замена аккумулятора на Citroen C4 1.6 дизель — это показатель технической культуры водителя. Нижняя прижимная планка, двойной типоразмер, капризный блок BSI — все это отпугивает гаражных самоучек. Но владелец, вооруженный знаниями об обратной полярности и точных размерах корпуса, превращает эту процедуру из лотереи в предсказуемый и даже эстетически приятный акт технического обслуживания. Когда дизельный мотор мягко просыпается от одного касания стартера в лютый мороз, вы понимаете, что «французская эйфория» комфорта зиждется на абсолютно надежном электрическом фундаменте, заложенном вашими собственными руками.
