Замена аккумулятора на Land Rover Freelander 2 diesel 2.0 (150/190 л.с.) рестайлинг 2011г
Энергия британского дизеля: замена аккумулятора на Land Rover Freelander 2 Рестайлинг (2011) 2.0 Diesel
В 2011 году британский бренд Land Rover, находящийся под крылом Tata Motors, но сохранивший инженерный костяк в Гейдоне и Уитли, провел значительную модернизацию популярного компактного кроссовера Freelander 2. Эта модель, известная в мире как LR2, пережила глубокий рестайлинг, который автолюбители часто именуют «вторым дыханием». Внешние изменения, такие как новые бамперы, светодиодные кольца в оптике и иная решетка радиатора, выполненная в стиле старшего Range Rover, были лишь вершиной айсберга. Главным событием стала смена силовой гаммы. Атмосферные бензиновые моторы Volvo и рядные «шестерки» уступили место новейшим турбированным агрегатам семейства EcoBoost (Si4) с впечатляющими 240 лошадиными силами, но настоящей рабочей лошадкой для Европы и России остался проверенный дизельный ряд.
Инженеры Ford (владевшие Jaguar Land Rover на момент разработки платформы) спроектировали Freelander 2 на глобальной платформе EUCD, той самой, что лежала в основе Mondeo и Volvo S80. Однако британцы полностью переработали настройки под бездорожье, внедрив систему Terrain Response и усилив кузов. Рестайлинговый дизель 2.0 (DW12, он же Ford Duratorq) был модернизирован: модификация на 150 л.с. привлекала налоговой экономичностью, а версия на 190 л.с. с увеличенным наддувом дарила драйверский азарт, несвойственный тяжелым рамным внедорожникам. Но обе модификации объединяла одна черта — чрезвычайно высокие требования к пусковому току. Дизель объемом 2.0 литра с системой Common Rail требует молниеносной прокрутки стартером для создания давления в топливной рампе. В морозное утро слабый аккумулятор для этого мотора смерти подобен.
Местоположение АКБ: Под капотом и никакой магии

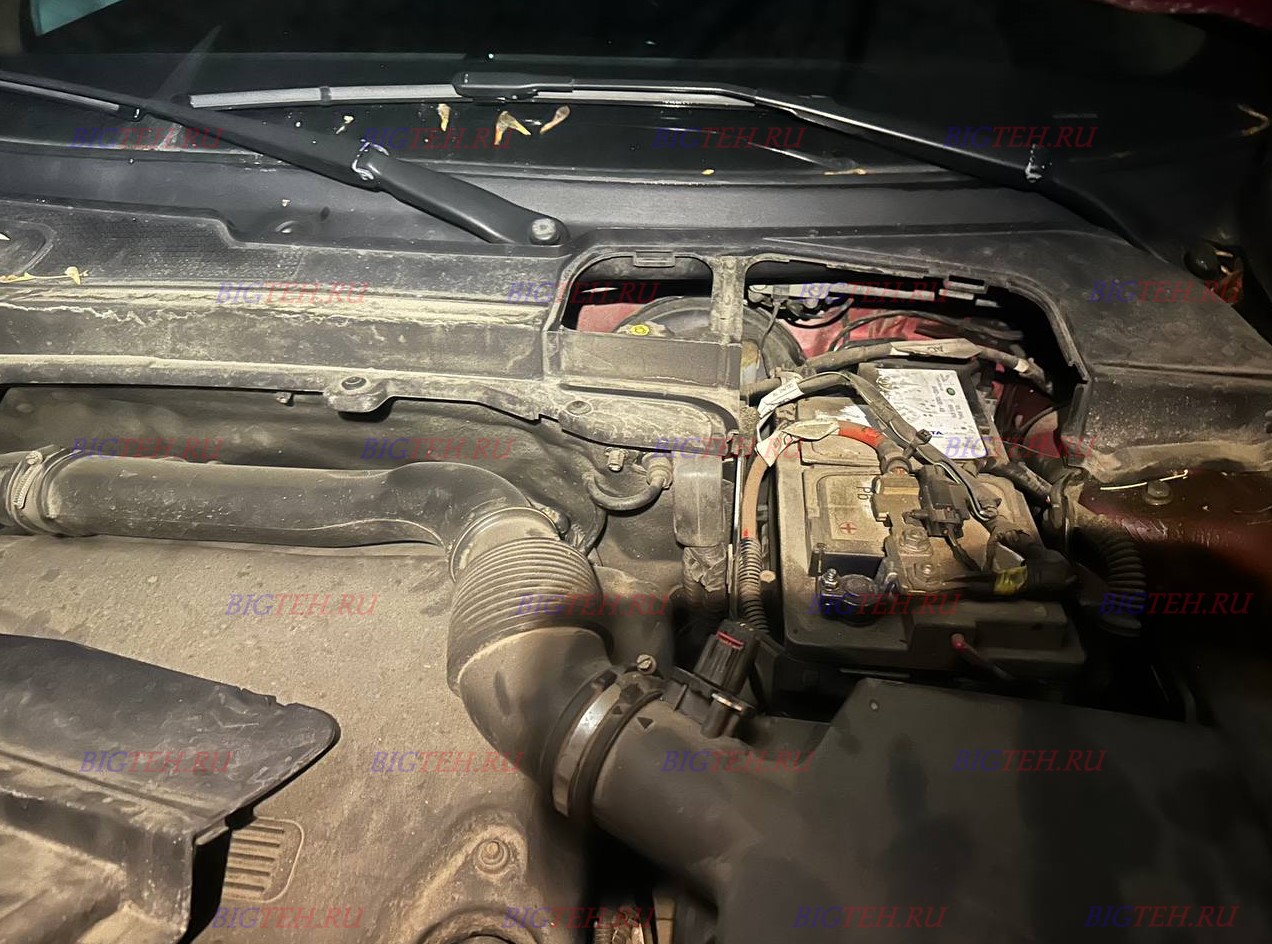

Владельцам современных Range Rover, привыкшим искать батарею в багажнике или под запаской, повезло меньше. Конструкторы Freelander 2 не стали усложнять жизнь и разместили аккумуляторную батарею под капотом. Это классическая, но довольно плотная компоновка. Отсек, оставленный для АКБ, находится в передней части моторного отсека, ближе к левой фаре (по ходу движения). Доступ к нему не перекрыт огромным количеством патрубков, как на многих французских авто, но есть свои тонкости. Сверху батарея может быть частично прикрыта шумоизолирующим кожухом или декоративной пластиковой крышкой моторного отсека, которая крепится на клипсах. Кроме того, непосредственно над клеммами часто расположена силовая проводка стартера и дополнительный блок реле, которые мешают свободно подлезть с ключом.
Несмотря на кажущуюся простоту «подкапотного» размещения, работать вслепую тут не выйдет. Чтобы аккуратно вынуть аккумулятор, придется освободить пространство вокруг него. Это означает, что минимум придется отстегнуть и сдвинуть в сторону блок предохранителей, если он закреплен рядом с площадкой. Главное правило работы с дизельным Фрилом — никогда не пытайтесь поднимать аккумулятор за клеммы или тянуть его под углом. Посадочная площадка имеет форму неглубокого поддона с бортиками, и если не расстегнуть секретную прижимную планку, вы рискуете оставить на месте кусок корпуса старой батареи.
Технические параметры: Геометрия и AGM
При выборе замены для дизеля 2.0 (150 или 190 л.с.) решающим фактором является не просто бренд, а точное попадание в габариты. Посадочное место под капотом жестко лимитировано. Искомый типоразмер — 315 мм в длину, 175 мм в ширину и 190 мм в высоту. Отклонение от этой длины хотя бы на полсантиметра приведет к тому, что батарея просто не войдет в «ванночку» или на нее невозможно будет надеть клеммы. Особое внимание уделите высоте (190 мм). Некоторые производители предлагают батареи большей емкости, но с высотой 200 мм и выше. Учтите, что в подкапотном пространстве Фрилендера зазор между плюсовой клеммой и капотом минимален. Установка более высокой АКБ приводит к прямому контакту клемм с металлом капота, что при закрывании вызывает ослепительную вспышку короткого замыкания и сварочные работы на кузове.
Технология: Только AGM. Не поддавайтесь искушению сэкономить и поставить обычный кальциевый аккумулятор, даже очень мощный. Хотя на Freelander 2 рестайлинг система «Старт-Стоп» встречалась не повсеместно (она зависела от рынка сбыта и комплектации), сама энергосистема дизеля с его свечами накаливания и мощным генератором имеет «умный» алгоритм заряда (Smart Charge). Обычный жидкий аккумулятор не выдерживает циклирования, расслаивается и погибает за один сезон. AGM (Absorbent Glass Mat) с его стекловолоконными матами устойчив к глубоким разрядам, которые случаются при частых городских пусках, и способен принимать высокие токи зарядки от генератора без перегрева. Маркировка должна быть четкой — только AGM.
Полярность: Обратная. Это фундаментальный критерий для британских и европейских автомобилей этой эпохи. Установите аккумулятор лицевой стороной (где наклейки и ручка) к себе. Плюсовая клемма должна быть справа, минусовая слева. В технической документации это обозначается как тип «0» или «правый плюс». Путаница с полярностью на Фрилендере чревата тем, что толстый плюсовой провод, идущий от генератора, физически не дотянется до левого вывода. Попытка его натянуть приведет к обрыву наконечника или скрытому надлому жил.
Нижняя прижимная планка: скрытая угроза
Крепление аккумулятора в Freelander 2 реализовано с помощью так называемой нижней прижимной планки. Это металлическая пластина с характерным выступом в нижней части. В отличие от верхних скоб, которые прижимают батарею сверху, здесь фиксация происходит за нижний бортик (юбку) корпуса. Прижимная планка вставляется одним концом в паз на посадочной площадке, а вторым зацепляется за специальный отлив на дне корпуса АКБ. Сверху вся эта конструкция стягивается длинным болтом (обычно головка на 10 или 13 мм).
С этой планкой связано две беды. Первая — коррозия. В двигателе Freelander 2 всегда влажно, а из-за особенностей аэродинамики вода с реагентами часто задувается именно в район левой чашки и аккумулятора. Болт прикипает к резьбовой втулке планки намертво. Если начать откручивать его силой, можно провернуть «закладную» в пластиковом основании площадки, и тогда для замены площадки придется снимать корпус воздушного фильтра и бачок омывателя. Совет: перед откручиванием обильно залейте узел проникающей смазкой и дайте постоять 10 минут. Вторая беда — потеря планки. Когда вы вытаскиваете старый аккумулятор, планка, освободившись, часто со звоном падает вниз, в защиту картера. Поэтому перед демонтажом подстелите под машину лист картона или приготовьте магнитный захват.
Пошаговая инструкция по замене
Процесс требует аккуратности из-за обилия проводов подкапотного пространства.
Шаг 1. Аудиторская проверка
Перед покупкой новой АКБ еще раз замерьте длину старой рулеткой. Убедитесь, что маркировка на корпусе — это 315х175х190 мм. Визуально сверьте полярность.
Шаг 2. Отключение питания
В Land Rover электрика традиционно капризна. Категорически не рекомендуется отключать аккумулятор, если в замке есть ключ, или если не погасли все лампочки в салоне.
- Заглушите двигатель, выньте ключ из салона и положите в карман.
- Откройте капот, подоприте его упором.
- Оставьте машину на 15 минут в покое (должны уснуть все CAN-шины). Индикатором того, что машина уснула, служит погасшая подсветка аварийной кнопки.
- Снимайте клеммы. Сначала минус («-»), затем плюс («+»). Провод массы должен быть надежно изолирован от кузова.
Шаг 3. Демонтаж мешающих элементов
Снимите верхнюю пластиковую крышку радиатора(на защелках). Если блок предохранителей висит прямо над АКБ, отстегните его крепления и аккуратно сдвиньте в сторону, не натягивая провода.
Шаг 4. Откручивание прижимной планки
Нащупайте головку болта крепления планки. Обычно она находится с передней стороны аккумулятора (ближе к фаре). Используйте вороток с удлинителем. Придерживая планку пальцем (чтобы не улетела), выкрутите болт. Снимите планку и отложите в надежное место.
Шаг 5. Извлечение
Поднимите старый аккумулятор за ручку. Если ручка порвалась от старости — используйте специальный захват. Тяните вертикально вверх. Будьте осторожны, вес батареи составляет около 17-19 кг.

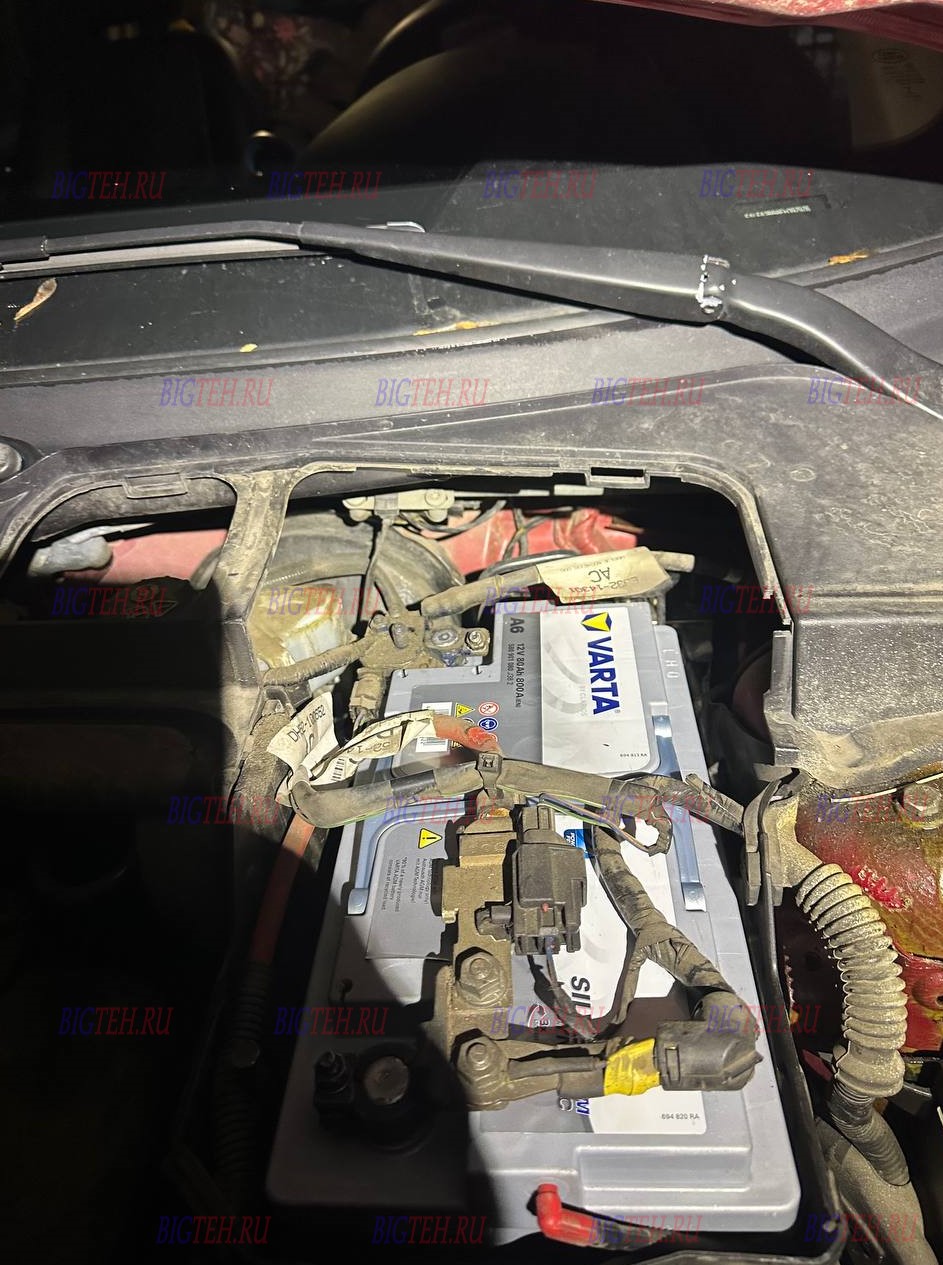

Шаг 6. Установка нового AGM

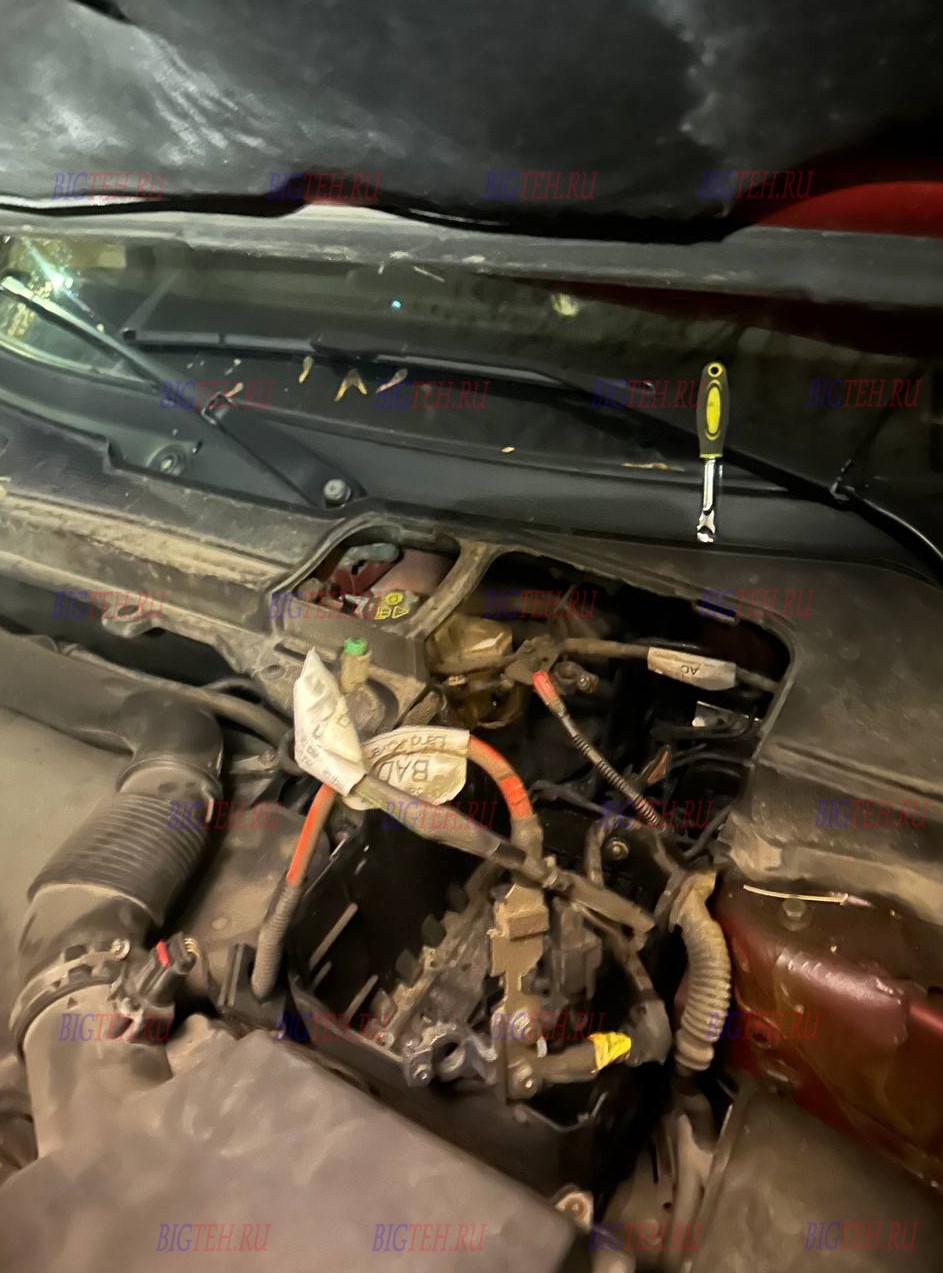

Очистите посадочную площадку от грязи и окислов. Установите новый аккумулятор (помня об обратной полярности и размерах). Сразу же зафиксируйте его нижней прижимной планкой: зацепите нижний зуб за паз, верхнюю часть приложите к выступу на корпусе и затяните болт. Планка должна прижимать корпус плотно, исключая люфт.
Шаг 7. Подключение клемм
Сначала накидываем и крепко затягиваем плюсовую клемму, затем минусовую. Обработайте клеммы специальной токопроводящей смазкой или медной пастой для предотвращения окисления в условиях влажного английского (или российского) климата.
Нужно ли прописывать аккумулятор?
В отличие от «старших братьев» (Range Rover Sport), энергосистема Freelander 2 с дизелем 2.0, несмотря на наличие системы интеллектуальной зарядки, не имеет явного интерфейса «прописывания» через канал BEM-кода, как на Touareg или BMW. Зачастую блок управления двигателем (ECM) и блок предохранителей (CJB) выполняют автоматический сброс адаптаций при отключении питания на длительный срок. Однако, это не отменяет необходимости проведения адаптации сервоприводов. После подачи напряжения:
- Запустите двигатель и дайте ему поработать 2 минуты.
- Проверьте работу климат-контроля, подождите, пока перестанут щелкать заслонки.
- Опустите и поднимите водительское стекло до упора для обучения «автомата».
- Покрутите руль от упора до упора, чтобы стабилизировать работу датчика положения рулевого колеса (ошибка Dynamic Stability Control погаснет).
Важно для дизеля: Если замена производилась зимой, после пуска не газуйте сразу. Пусть AGM-аккумулятор примет первоначальный заряд от генератора, одновременно с этим прогреваются свечи накаливания при падении оборотов.
Распространенные ошибки и их последствия
- Ошибка с габаритами: Покупка АКБ длиной 353 мм вместо 315 мм. Батарея просто не встанет в нишу, упрется в фару или расширительный бачок.
- Игнорирование AGM: Установка обычной WET-батареи. В лучшем случае она умрет через полгода. В худшем — она закипит при активной зарядке от генератора, выплеснет кислоту на площадку и разъест косу проводов, идущую снизу.
- Отсутствие планки: Эксплуатация без нижнего прижима. На кочках аккумулятор "пляшет", трескается корпус, ломаются пластины внутри. Если планка потерялась, её артикул можно найти по каталогу — не пытайтесь зафиксировать батарею стяжками или проволокой, это небезопасно при фронтальном ударе.
Заключение
Замена аккумулятора на дизельном Land Rover Freelander 2 рестайлинг — это показательный тест на знание матчасти. Правильный размер (315х175х190), неумолимое требование обратной полярности и обязательная технология AGM являются тремя китами, на которых держится уверенный пуск 150-сильного или 190-сильного дизеля в любую погоду. Скрытая нижняя прижимная планка не должна стать для вас неприятным сюрпризом, а четкое соблюдение протокола обесточивания убережет блоки управления от ошибок. Эта процедура, выполненная собственноручно, не только экономит бюджет, но и дарит владельцу понимание инженерной простоты, которую британцы смогли сохранить в этой модели, несмотря на общий тренд на усложнение. Поставив правильное «сердце» под капот, ваш Freelander будет радовать фирменной плавностью хода и надежностью, где бы ни заканчивался асфальт.
