Замена аккумулятора на Audi Q7 (4L) 2005-2009
Флагманский внедорожник из Ингольштадта
Audi Q7 первого поколения с заводским индексом 4L стал первым кроссовером в истории марки. Премьера модели состоялась осенью 2005 года на международном автосалоне во Франкфурте, где массивный внедорожник произвел настоящий фурор. Проект разрабатывался под руководством Вальтера де Сильвы, шеф-дизайнера Audi, которому удалось создать монументальный и вместе с тем стремительный силуэт, несмотря на внушительные габариты автомобиля длиной более пяти метров. Фирменная трапециевидная решетка Singleframe впервые была применена именно в таких пропорциях, задав вектор стиля для всей последующей линейки бренда.
Модель выделялась на фоне конкурентов целым рядом передовых для середины 2000-х годов технических решений. Адаптивная пневмоподвеска с электронным управлением демпфированием, система постоянного полного привода quattro с несимметричным дифференциалом и мощные бензиновые и дизельные моторы V6 и V8 делали Q7 одинаково комфортным на автобане и вне асфальта. Выдающейся особенностью стала и компоновка — ради оптимальной развесовки инженеры разместили стартерную аккумуляторную батарею не под капотом, а в салоне, под водительским сиденьем. Данное решение, повысившее курсовую устойчивость, породило немало сложностей при обслуживании, сделав простую замену источника питания операцией, требующей серьезной разборки интерьера.
Характеристики штатного аккумулятора
На серию 4L завод-изготовитель устанавливал мощные аккумуляторные батареи, рассчитанные на значительные пусковые токи и способные питать энергоемкие системы вроде автономного отопителя и пневмокомпрессора. Размер корпуса приближается к параметрам батарей легкого коммерческого транспорта, а рекомендованная технология AGM обеспечивает герметичность, устойчивость к циклическим нагрузкам и корректное взаимодействие с системой управления энергией.
Крепление батареи реализовано через нижнюю прижимную планку, воздействующую на специальный бортик в основании корпуса. Данный тип фиксации известен как B13 и требует строгого соответствия геометрии корпуса при подборе аналога. Полярность обратная, то есть плюсовая клемма обращена к правому борту автомобиля. Точные характеристики сведены в таблицу.
| Параметр | Значение |
|---|---|
| Типоразмер корпуса | Европейский, увеличенный |
| Габариты (Д х Ш х В) | 393 х 175 х 190 мм |
| Полярность | Обратная (плюс справа) |
| Рекомендуемая технология | AGM |
| Емкость | 95-110 Ач |
| Ток холодной прокрутки (EN) | 850-950 А |
| Тип крепления | Нижняя прижимная планка (B13) |
| Тип клемм | T1 (европейские конусы) |
Инструменты и подготовительные мероприятия
Процедура замены на Q7 4L значительно сложнее, чем на большинстве автомобилей. Потребуется стандартный набор инструментов: головки на 10 мм и 13 мм, удлинители, трещотка, а также торцевой ключ для болтов крепления сиденья. Дополнительно приготовьте пластиковую лопатку для аккуратного демонтажа облицовочных панелей без повреждения защелок. Плотные защитные перчатки обязательны, вес батареи превышает 25 килограммов, поэтому настоятельно рекомендуется привлечь помощника.
Перед началом работ двигатель должен быть заглушен, ключ извлечен из замка зажигания, а все потребители электроэнергии, включая мультимедийную систему и плафоны освещения, отключены. Автомобиль должен стоять на ровной площадке с затянутым стояночным тормозом.
Пошаговая инструкция по замене
- Подготовка доступа к сиденью. Откройте водительскую дверь. Снимите пластиковые накладки, прикрывающие салазки сиденья. Для этого аккуратно подденьте их плоской отверткой или монтажной лопаткой и отстегните фиксаторы.

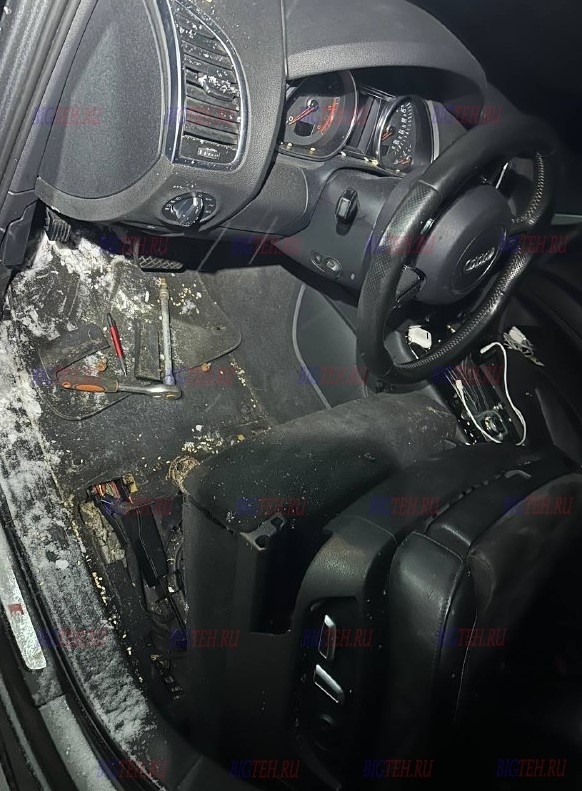

- Демонтаж водительского кресла. Выкрутите болты крепления сиденья к полу, расположенные спереди и сзади салазок. До того как полностью извлечь кресло, необходимо отсоединить электрические разъемы подушки безопасности, обогрева и сервоприводов регулировок. Предварительно сфотографируйте схему подключения, чтобы избежать ошибок при обратной сборке. Аккуратно извлеките сиденье из салона.

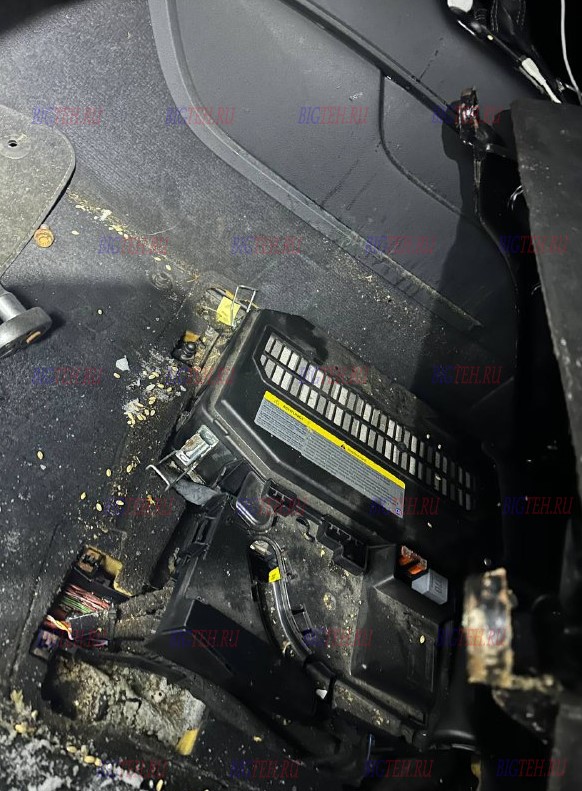

- Доступ к аккумуляторному отсеку. Под водительским местом находится напольное покрытие и шумоизоляционные маты. Приподнимите ковролин и пенопластовые вставки. Под ними обнаружится пластиковая или металлическая защитная крышка, закрывающая нишу с аккумулятором.
- Отключение минусовой клеммы. Строго соблюдайте последовательность. Первой ослабляется гайка ключом на 10 мм и снимается минусовая клемма. Наконечник отводится в сторону, полностью исключая его контакт с выводами батареи или кузовом.
- Отключение плюсовой клеммы. Аналогичным образом ослабьте гайку и снимите положительный наконечник, после чего также зафиксируйте его в изолированном положении.
- Демонтаж нижней крепежной планки. Аккумулятор удерживается металлической пластиной, которая зажимает бортик в основании корпуса. Найдите фиксирующий болт в передней части ниши, открутите его и извлеките прижимную планку.

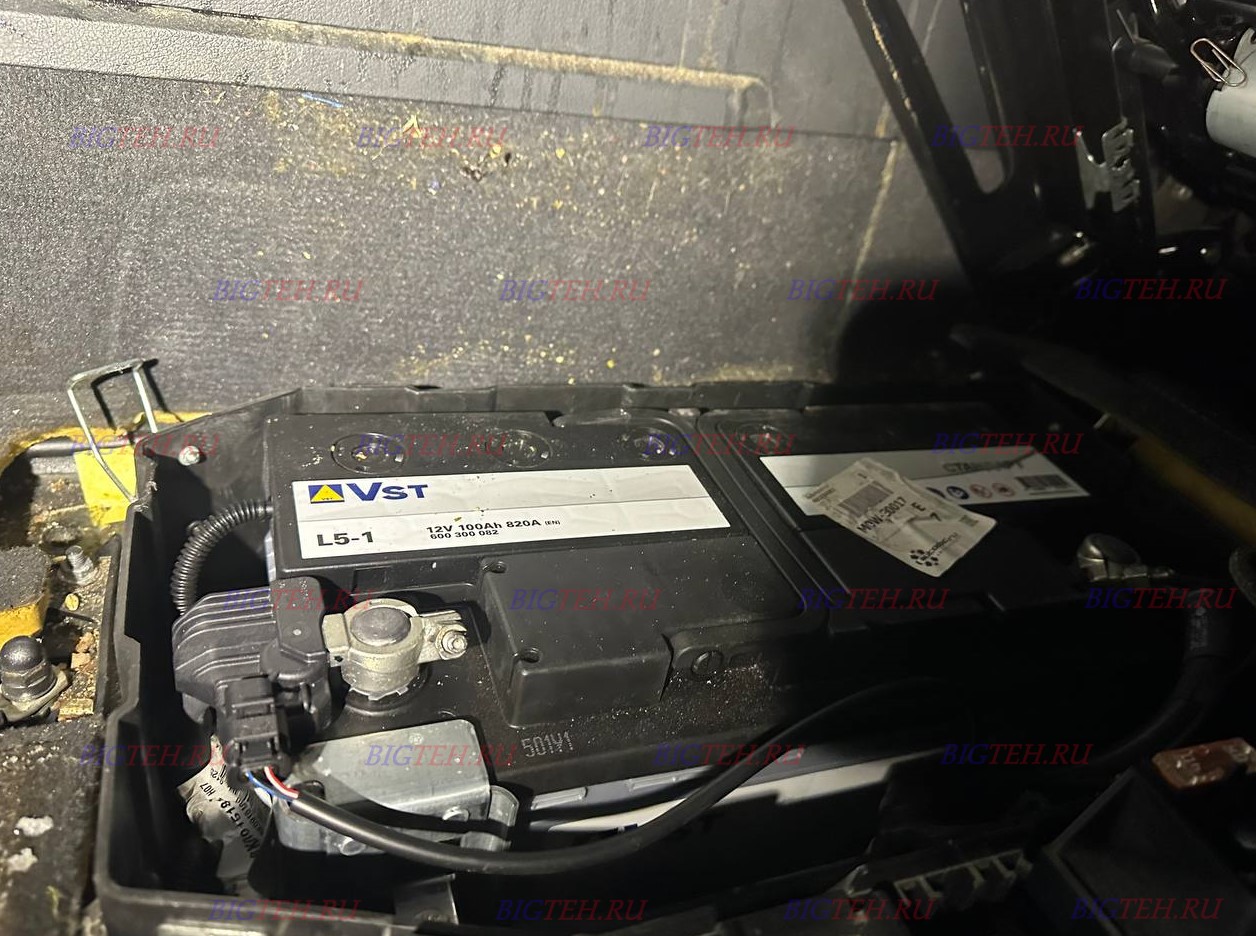

- Извлечение старой батареи. Ухватитесь за ручки или технологические пазы корпуса и извлеките тяжелый аккумулятор вертикально вверх из ниши.

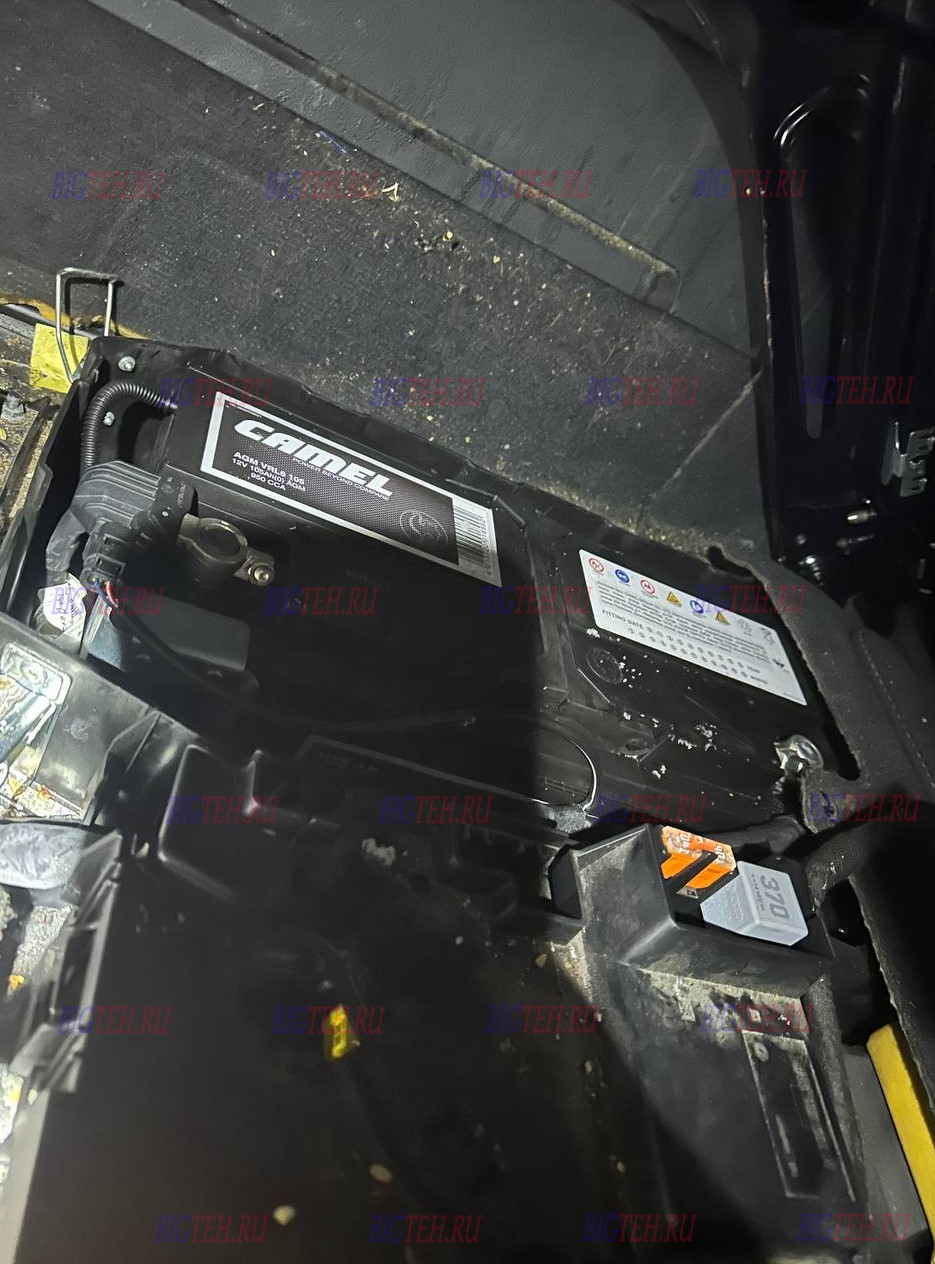

- Установка нового аккумулятора. Опустите свежую батарею AGM в посадочное место. Проверьте, чтобы она встала ровно, без перекосов. Нижний выступ корпуса должен войти в зацеп с ответной частью площадки. Убедитесь в соответствии полярности: при обратной схеме плюс справа, минус слева.
- Фиксация прижимной планкой. Верните металлическую пластину в паз и затяните крепежный болт. Момент затяжки должен жестко зафиксировать батарею, но не деформировать ее корпус.
- Подключение клемм. Действуйте в обратном порядке. Первой надевается и затягивается плюсовая клемма. Второй подключается минусовая. Легкое искрение в момент касания отрицательного провода является нормой.
- Сборка интерьера. Верните на место шумоизоляционные маты и ковровое покрытие. Подключите электрические разъемы водительского кресла, сверяясь со сделанными ранее фотографиями. Закрепите сиденье болтами и установите пластиковые накладки салазок.
- Проверка. Запустите двигатель. Убедитесь в уверенной работе стартера и отсутствии аварийных индикаторов на приборной панели.
Кодирование нового аккумулятора
На Audi Q7 4L недостаточно просто механически заменить батарею. Блок управления энергией хранит данные о характеристиках и степени износа предыдущего аккумулятора. Без процедуры адаптации система продолжит работать по старому алгоритму, что приведет к неправильной зарядке и преждевременному выходу новой батареи из строя.
Для кодирования потребуется диагностический сканер VCDS или ODIS. Процедура выполняется через адрес 61 «Регулятор батареи» либо через адрес 19 «CAN-шлюз», в зависимости от конфигурации конкретного автомобиля. Необходимо ввести в память блока парт-номер, серийный номер и производителя нового аккумулятора, следуя подсказкам диагностического софта .
Восстановление пользовательских настроек
Отключение питания приводит к сбросу ряда персонализированных параметров. Потребуется заново настроить часы на приборной панели и мультимедийной системе. Сохраненные радиостанции удалятся из памяти, их нужно будет запрограммировать повторно. Автоматический режим стеклоподъемников может потерять калибровку. Для восстановления штатной работы полностью опустите каждое стекло, удерживая кнопку пару секунд после остановки, затем поднимите до упора и вновь задержите клавишу в верхней точке.
