Замена аккумулятора на Audi Q3 (8U) 2011-2014
Компактный премиум из Ингольштадта
Audi Q3 первого поколения с заводским индексом 8U дебютировал на автосалоне в Шанхае весной 2011 года. Разработка компактного кроссовера велась с прицелом на активно растущий сегмент городских SUV, где покупатели требовали премиального качества в небольших габаритах. Дизайн экстерьера создавался под руководством Вольфганга Эггера, шеф-дизайнера Audi того времени. Ему удалось вписать узнаваемую трапециевидную решетку Singleframe и острую оптику в пропорции автомобиля длиной менее 4.4 метра, сохранив фамильное сходство с более крупными Q5 и Q7. Задняя часть получила оригинальную светодиодную графику и наклоненную стойку крыши, что придавало силуэту спортивную динамику, несвойственную многим конкурентам по сегменту .
Выдающимся качеством Q3 стала его универсальность и технологическая оснащенность, нехарактерная для компактных кроссоверов начала 2010-х. Платформа на базе Volkswagen Tiguan обеспечивала проверенную ходовую часть с МакФерсон спереди и многорычажкой сзади, а гамма бензиновых и дизельных моторов с турбонаддувом сочетала приличную мощность с умеренным аппетитом. Модель быстро завоевала популярность благодаря практичному салону, возможности буксировки прицепа до двух тонн и характерному для марки полному приводу quattro, доступному в богатых комплектациях. Именно технологическая насыщенность стала причиной того, что даже замена, казалось бы, простого расходника вроде аккумулятора требует на этой модели не только гаечного ключа, но и понимания принципов работы бортовой диагностики.
Параметры штатной батареи Audi Q3 (8U)
| Параметр | Значение |
|---|---|
| Каталожный номер | 7P0 915 105 |
| Технология | AGM (абсорбированный электролит) |
| Типоразмер корпуса | L3 (278 мм) |
| Габариты (Д х Ш х В) | 278 х 175 х 190 мм |
| Полярность | Обратная (плюс справа) |
| Емкость | 70 Ач |
| Ток холодной прокрутки (EN) | 760 А |
| Тип крепления | B13, нижняя прижимная планка |
| Тип клемм | Т1 (европейские конусы) |

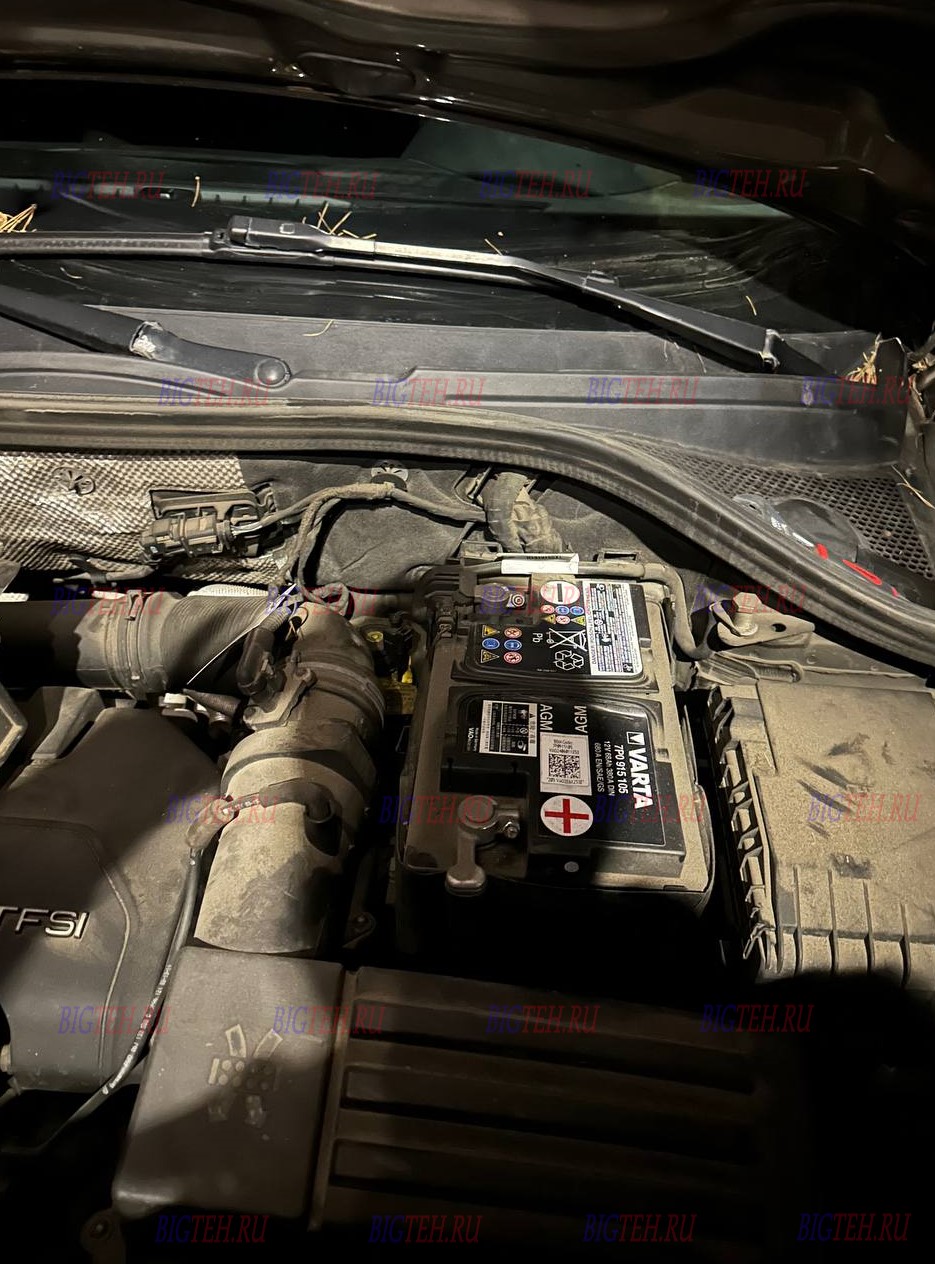

В Audi Q3 первого поколения аккумулятор расположен в моторном отсеке, с левой стороны при взгляде на автомобиль спереди. Исключение составляют лишь версии RSQ3, где батарея вынесена под фальшпол багажника, но они встречаются значительно реже. Оригинальная батарея имеет каталожный номер 7P0 915 105 и представляет собой AGM-аккумулятор, специально спроектированный для автомобилей с системой Старт-Стоп и продвинутым управлением рекуперацией энергии.
Аккумулятор фиксируется в поддоне двигательного отсека не верхней скобой, а нижней прижимной планкой, цепляющейся за специальный прилив на днище корпуса, известный как крепление типа B13. Этот нюанс принципиально важен при покупке неоригинальной замены — если на корпусе нет ответного бортика, закрепить батарею в Audi Q3 не получится. Полярность — обратная, то есть плюсовая клемма находится справа, а минусовая слева.
Инструменты и подготовительные мероприятия
Для самостоятельного проведения операции не потребуется редких или узкоспециализированных инструментов. Достаточно будет стандартного набора: торцевая головка или рожковый ключ на 10 мм потребуются для того, чтобы отпустить зажимы на токовыводах. Для болта, удерживающего нижнюю стопорную пластину, обычно нужен инструмент на 12 или 13 мм. Поскольку масса источника питания превышает двадцать килограммов, работать желательно в плотных хозяйственных перчатках, обеспечивающих надежный хват и защиту рук.
Прежде чем приступать к манипуляциям, силовая установка должна быть полностью остановлена, а ключ обязательно извлечен из замка зажигания. Все бортовые электроприборы, включая плафоны освещения салона и мультимедийную систему, необходимо принудительно отключить, чтобы исключить резкие скачки напряжения в момент отключения или подключения.
Детальный алгоритм замены

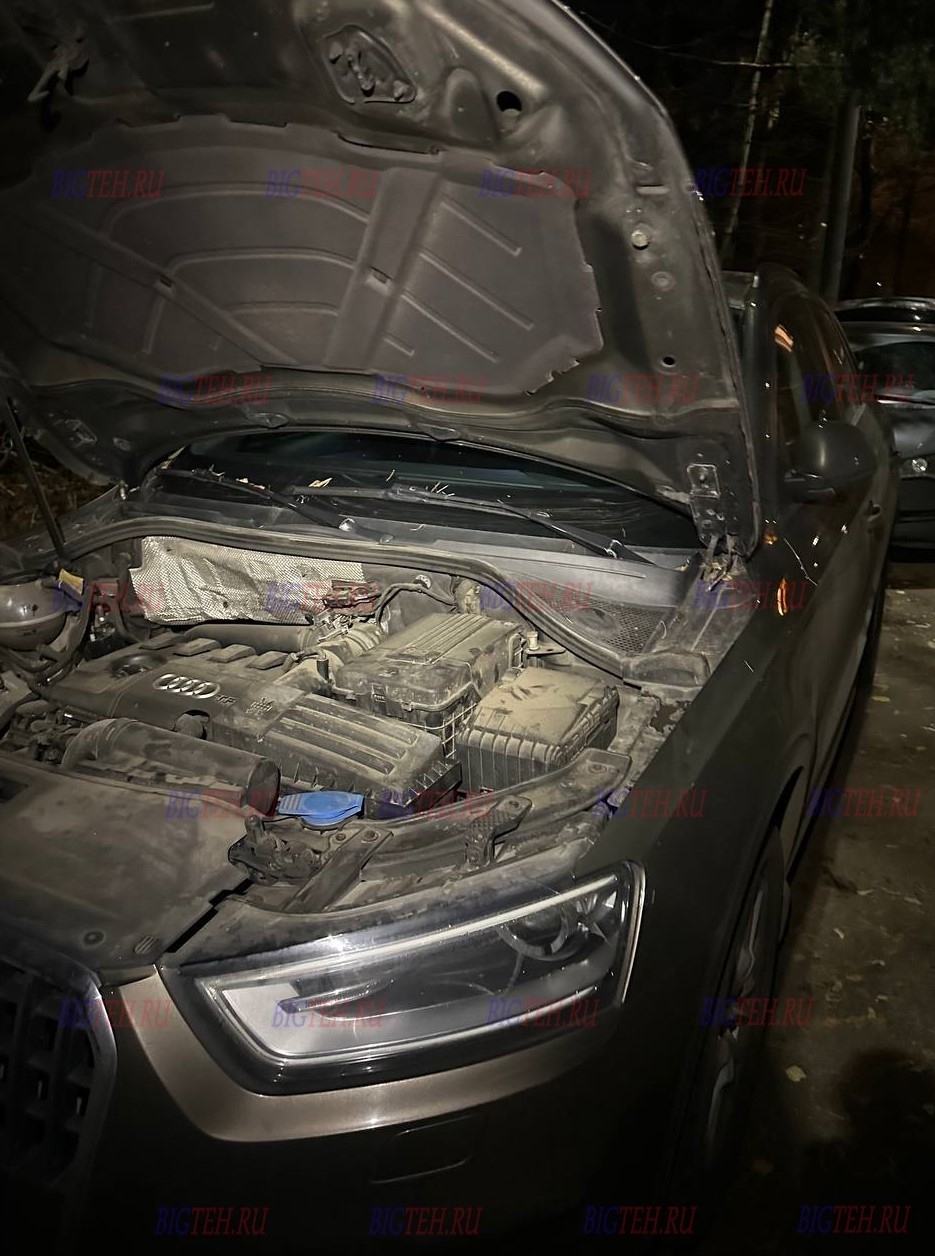

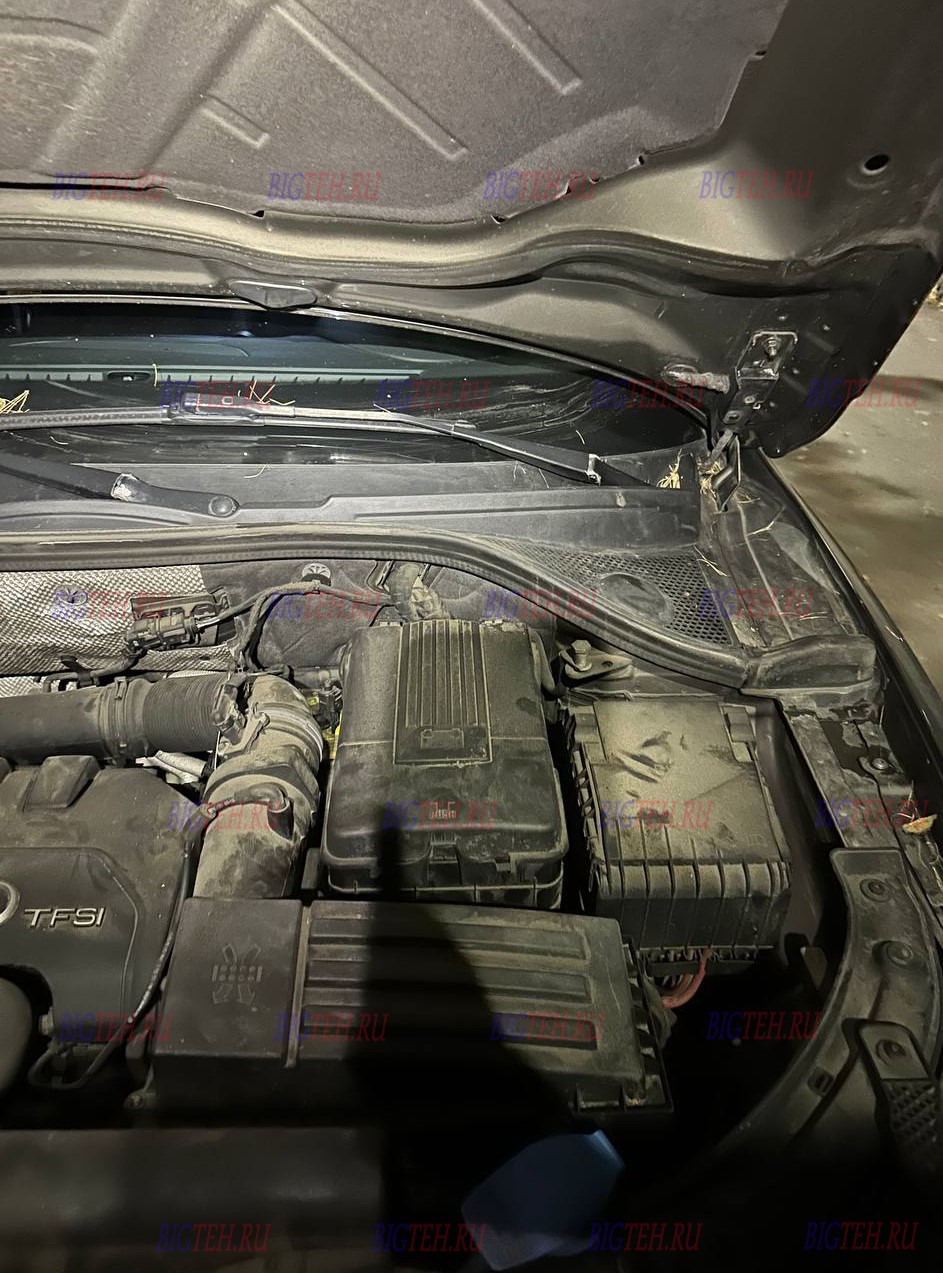

- Как добраться до батареи. Капот нужно открыть и поставить на предохранительный упор, исключив его самопроизвольное закрытие. Интересующий нас накопитель энергии расположен слева в подкапотном пространстве и скрыт под полимерным щитом. Этот щиток демонтируется путем отщелкивания его креплений, после чего посторонним предметам доступ к клеммам и силовому блоку будет полностью открыт.
- Разрыв отрицательной цепи. Данный шаг обязателен к первоочередному исполнению по условиям техники безопасности. Отпустите гайку черного провода, меченного символом «минус», и стяните концевой зажим со штыря батареи. Немедленно отведите освобожденный кабель как можно дальше от контактной зоны, гарантированно предотвратив его возвратное касание с металлом кузова и клеммами агрегата.
- Разрыв положительной цепи. Теперь, когда масса снята, можно работать с красным проводом. Точно так же отпускается крепеж, и наконечник стаскивается с плюсового вывода. Его тоже фиксируют в стороне, обезопасив от короткого замыкания.
- Извлечение стопорного элемента. В этой модели нет массивной рамы, придавливающей короб сверху. Фиксация осуществляется снизу. Переведите взгляд на лицевую плоскость, в район нижней кромки. Там проходит металлическая прижимная рейка, поджатая единственным болтом. Выкрутите этот метиз и заберите пластину из монтажного паза.
- Выгрузка отработавшего ресурс источника. Действуйте плавно и аккуратно. Извлеките тяжелый короб из посадочной ниши, прилагая усилие строго вертикально. Не наклоняйте его набок, чтобы избежать разбрызгивания химического состава на окрашенные поверхности деталей машины.

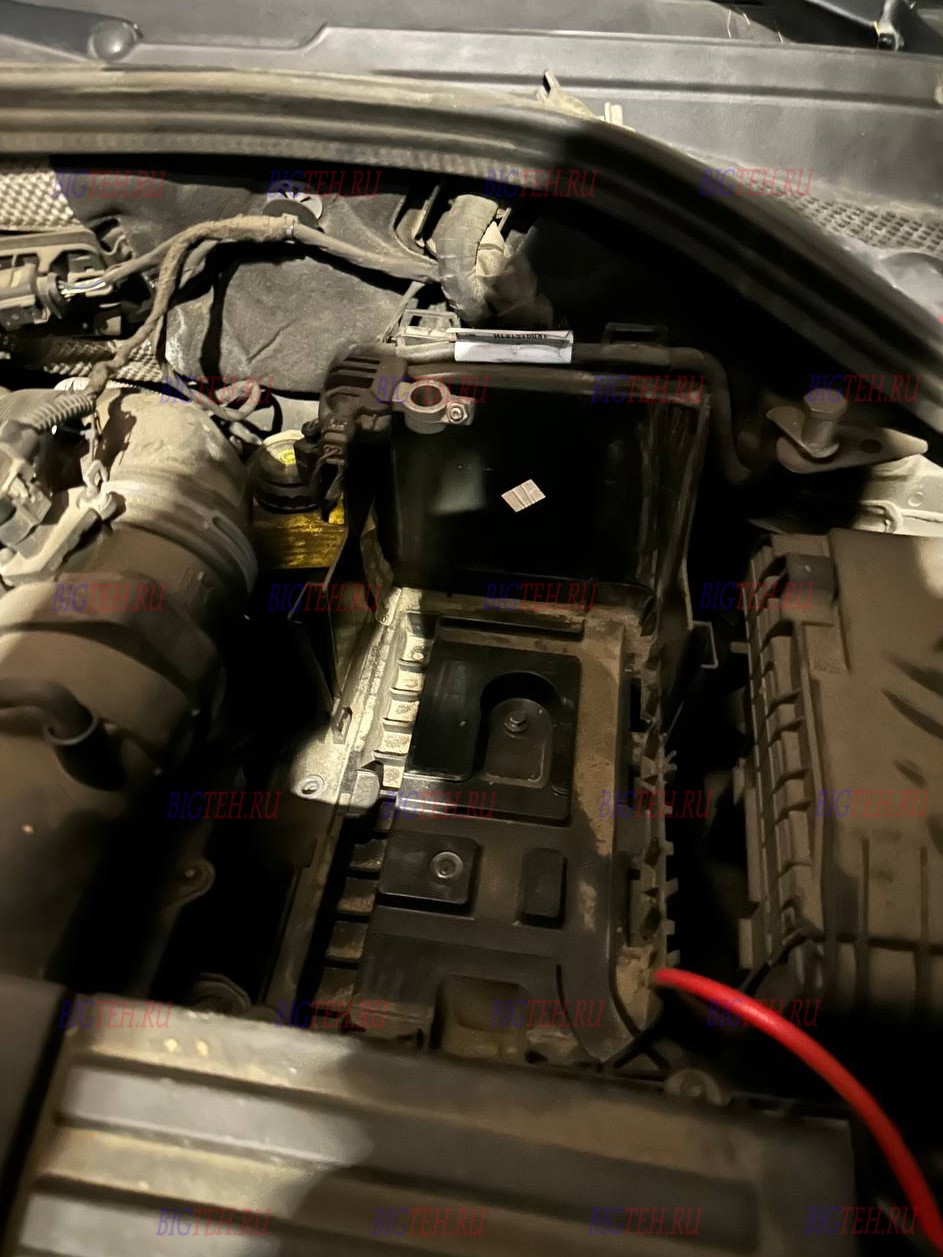

- Ревизия монтажного лотка. Освободившееся гнездо следует тщательно обеспылить, убрать накопившийся сор и следы кислотных отложений. Если дно влажное или на нем присутствуют окислы, вначале удалите грязь, а затем пройдитесь по металлу жесткой щеткой.
- Монтаж свежего накопителя. Новую AGM-батарею следует аккуратно погрузить на штатное основание. Проследите за двумя ключевыми моментами. Во-первых, выступ на днище корпуса (так называемый бортик В13) обязан четко заскочить в ответную зацепную часть площадки, иначе посадить элемент ровно не выйдет. Во-вторых, проверяем расположение токовыводов: при обратной полярности плюсовой штырь находится справа, а минусовой слева.
- Затягивание нижнего фиксатора. Металлическую планку требуется вернуть на исходное место и крепко притянуть болтом. Прилагаемое усилие должно намертво обездвижить тяжелую деталь, но при этом не должно вызвать деформацию и растрескивание ее корпуса.
- Обратная коммутация питания. Здесь действует правило строгой зеркальности. В первую очередь на штырь накидывается и зажимается красный плюсовой наконечник. И только после его надежного обжима допускается подсоединить и затянуть черный минусовой кабель. В момент касания массы допускается единичная слабая искра, это нормальный отклик электроники.
- Профилактика коррозии. Открытые металлические части выводов и клемм желательно тут же обработать аэрозольным защитным средством либо консистентной токопроводящей смазкой. Данная несложная процедура многократно замедляет окислительные процессы на контактах.
- Возврат убранных элементов и контроль. Закройте силовой блок снятой ранее декоративной панелью. Активируйте стартер и прислушайтесь к его работе: коленчатый вал должен начать вращаться активно, без промедлений. Контрольные пиктограммы в колодцах щитка приборов могут вспыхнуть при первом включении, однако полагается им самопроизвольно потухнуть вскоре после начала движения.
Адаптация в программном обеспечении транспортного средства
На версиях Audi Q3, оборудованных функцией старт-стоп, замена расходника одной лишь механической установкой не ограничивается. Управляющий модуль слежения за энергией сохраняет в оперативной памяти данные о степени износа и рабочих характеристиках прежнего элемента. Если не провести инициализацию, контроллер будет заряжать новенькую батарею по алгоритму, рассчитанному на почти отслужившую, что ведет к хроническому перезаряду или недозаряду и резко сокращает срок ее службы. Сама функция остановки и мгновенного запуска мотора также может отключиться.
Манипуляция выполняется через диагностический интерфейс OBD-II с задействованием софта вроде VCDS или ODIS. В соответствующих каналах адаптации требуется прописать реальную емкость, технологию изготовления AGM и свежий серийный номер, выбитый на корпусе. Игнорирование этого не самого сложного действия сводит на нет все преимущества дорогой AGM-батареи, заставляя ее стареть раньше срока.
Инициализация пользовательских функций
Потеря питания стирает часть сохраненных ранее персональных опций автомобиля. Показания времени на центральном дисплее и циферблатах сбросятся в ноль, поэтому их придется откорректировать заново. Записанный пул избранных радиостанций окажется пустым, и любимые частоты потребуется запоминать повторно. Перестанет действовать автоматический подъем и спуск боковых стекол. Восстановление комфортного режима делается элементарно: опустите стекло, на пару секунд задержите клавишу в конечной позиции после остановки, потом поднимите его и снова зажмите кнопку вплоть до ответного сигнала блока управления или мерцания ее подсветки.
