Замена аккумулятора на Мини Кантримен II бензин 2.0 (192/231/306 л.с.) 2016-2020
Квест с британским акцентом: замена аккумулятора на Mini Countryman II (F60) 2.0 бензин своими руками
Когда в 2016 году на автосалоне в Лос-Анджелесе публике представили второе поколение Mini Countryman с индексом F60, многие скептики поперхнулись своим скепсисом. Это был уже не тот «маленький чемоданчик» R60, который пытался косить под компактный кроссовер, а полноценный паркетник, доросший до 4,3 метров в длину и построенный на модульной платформе UKL2 — той самой, что подарила жизнь BMW X1 и BMW 2 Series Active Tourer. За дизайн отвечал Кристофер Вайль, сумевший сохранить фирменную «глазастую» оптику и плавающую крышу, но при этом добавивший кузову мускулистости и настоящей внедорожной пластики. Под капотом у бензиновых версий прописался турбомотор B48 — рядная «четверка» с непосредственным впрыском, выдающая в зависимости от версии 192, 231 или все 306 лошадиных сил в исполнении John Cooper Works.
С инженерной точки зрения эта машина — дитя баварского прагматизма в британском костюме. Моторный отсек спроектирован плотно, по-немецки рационально, и обслуживание некоторых узлов требует терпения и специнструмента. Замена аккумулятора на бензиновом Countryman II — как раз из таких операций. Забудьте всё, что вы знали о простых операциях с клеммами. Здесь батарея спрятана не под капотом в классическом понимании, а упрятана в пластиковый пенал под жабо, у основания лобового стекла с водительской стороны. В автосервисах эту процедуру оценивают в ощутимые деньги, но мы разберем её настолько подробно, что даже новичок справится сам, пусть и попотев.
Что мы ищем: типоразмер L3 и технология AGM
Бензиновые версии Countryman II (Cooper S, Cooper SD, JCW) с индексом F60 используют аккумуляторную батарею типоразмера L3. Это европейская классификация, которую нужно выучить наизусть. Размеры L3: 278 мм в длину, 175 мм в ширину и 190 мм в высоту. Обратите внимание на высоту — 190 мм против привычных 225 мм. Это низкопрофильная батарея, и именно из-за нее посадочное место такое тесное. У дизельных модификаций стоит еще более длинный L4 (315х175х190 мм), которому требуется иной пенал, но у бензиновых машин жестко встает только L3. Полярность на всех версиях прямая (европейская): если развернуть батарею клеммами к себе, плюс будет слева.
Ключевое требование — технология AGM (Absorbent Glass Mat). Это не пожелание, а суровая необходимость. Система «старт-стоп», рекуперация энергии торможения, работа электронных блоков при заглушенном двигателе — всё это убивает обычный свинцово-кислотный аккумулятор за сезон. AGM-батареи используют стекловолоконные сепараторы, пропитанные электролитом до состояния «мокрой ваты». Они не боятся глубоких разрядов, выдают стабильный ток при низком заряде и герметичны — это важно, потому что аккумулятор стоит близко к салонному воздухозаборнику. Емкость, рекомендованная заводом, составляет 70-80 Ач, пусковой ток (CCA) — не ниже 680 ампер по EN. Для турбомотора B48 с его 10:1 степенью сжатия это не просто цифра, а гарантия жизни стартера и коленвала в мороз.
Подготовка к испытанию: инструмент и регистрация
Прежде чем снимать жабо, запомните правило «баварского клуба»: на автомобилях концерна BMW/Mini простая замена клемм — это еще не всё. После установки новой батареи её нужно прописать в блоке управления. Да, здесь стоит интеллектуальная система управления энергией (IBS), которая отслеживает возраст, ток заряда и степень износа АКБ. Если просто поменять старый AGM на новый и не сообщить об этом машине, генератор будет заряжать новую батарею по алгоритму для старой, с завышенным напряжением, что приведет к кипению и преждевременной кончине. Для регистрации потребуется сканер (например, Carly, BimmerLink или более серьезный Autel) и приложение на смартфоне, либо поездка к специалисту. В этой статье мы сфокусируемся на физической замене, но о регистрации забывать нельзя.
Инструментарий:
- Торкс-биты (звездочки) набором — в пластике Mini обожают эти шлицы, понадобятся T20, T25, T30.
- Головка на 10 и на 13 с трещоткой и удлинителем.
- Пластиковые лопатки для снятия клипс, чтобы не сломать пересохшее на морозе жабо.
- Динамометрический ключ (для затяжки клемм с моментом около 5-6 Нм, чтобы не передавить резьбу).
- Источник резервного питания 12 В (OBD-II memory saver) — если не хотите потерять настройки кресел, зеркал и магнитолы.
- Фонарик, гибкий захват для упавших гаек и, по желанию, успокоительное.
Этап первый: разбор полетов у лобового стекла

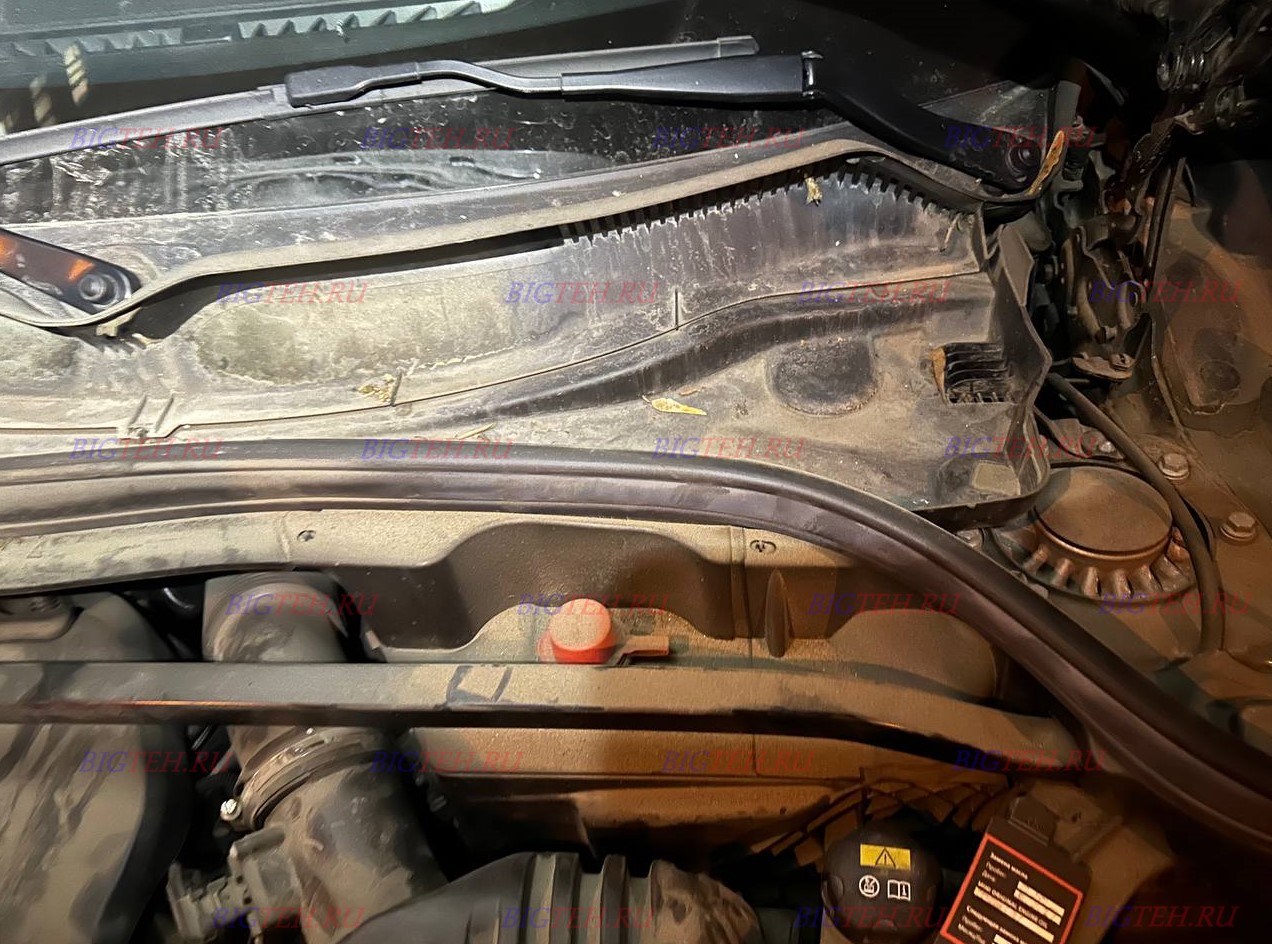

Аккумуляторный отсек расположен в моторном щите, под пластиковой накладкой жабо с водительской стороны (слева по ходу движения). Сразу предупреждаю: просто отогнуть пластик не получится. Конструкция слоеная.

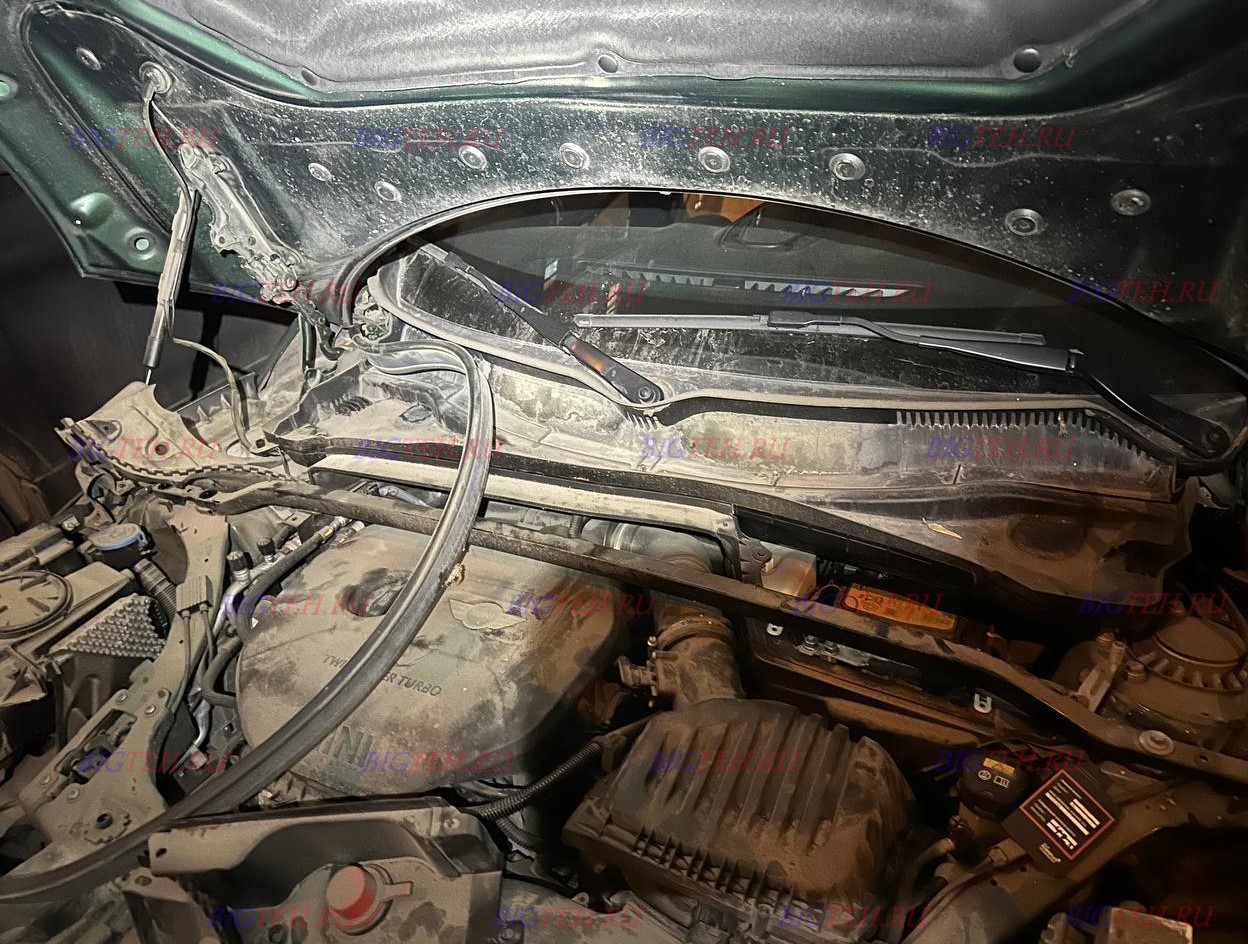

Сначала открываем капот и видим резиновый уплотнитель вдоль моторного щита. Он просто стягивается вверх, сидит на металлическом ранте. Убираем его в сторону. Теперь перед нами пластиковая панель жабо — длинная черная накладка, под которой прячутся дворники и воздухозаборник. Нам нужно снять именно левую часть. Здесь есть несколько клипс-пистонов с выдвижными сердечниками. Поддеваем центр пистона плоской отверткой, вытягиваем его на 2-3 мм вверх, и затем уже вынимаем всю клипсу целиком. Сильно не тяните — пластик на морозе дубовый, греется трещинами моментально.
Сняв клипсы, вы обнаружите, что панель все равно не хочет выходить. Она зажата под уплотнителем лобового стекла и заходит в паз. Аккуратно, покачивая, выводим левый край панели из-под стекла. Полностью демонтировать её не нужно, достаточно освободить боковину, чтобы добраться до пластмассовой крышки пенала АКБ.
Этап второй: извлечение воздуховода и доступ к логову

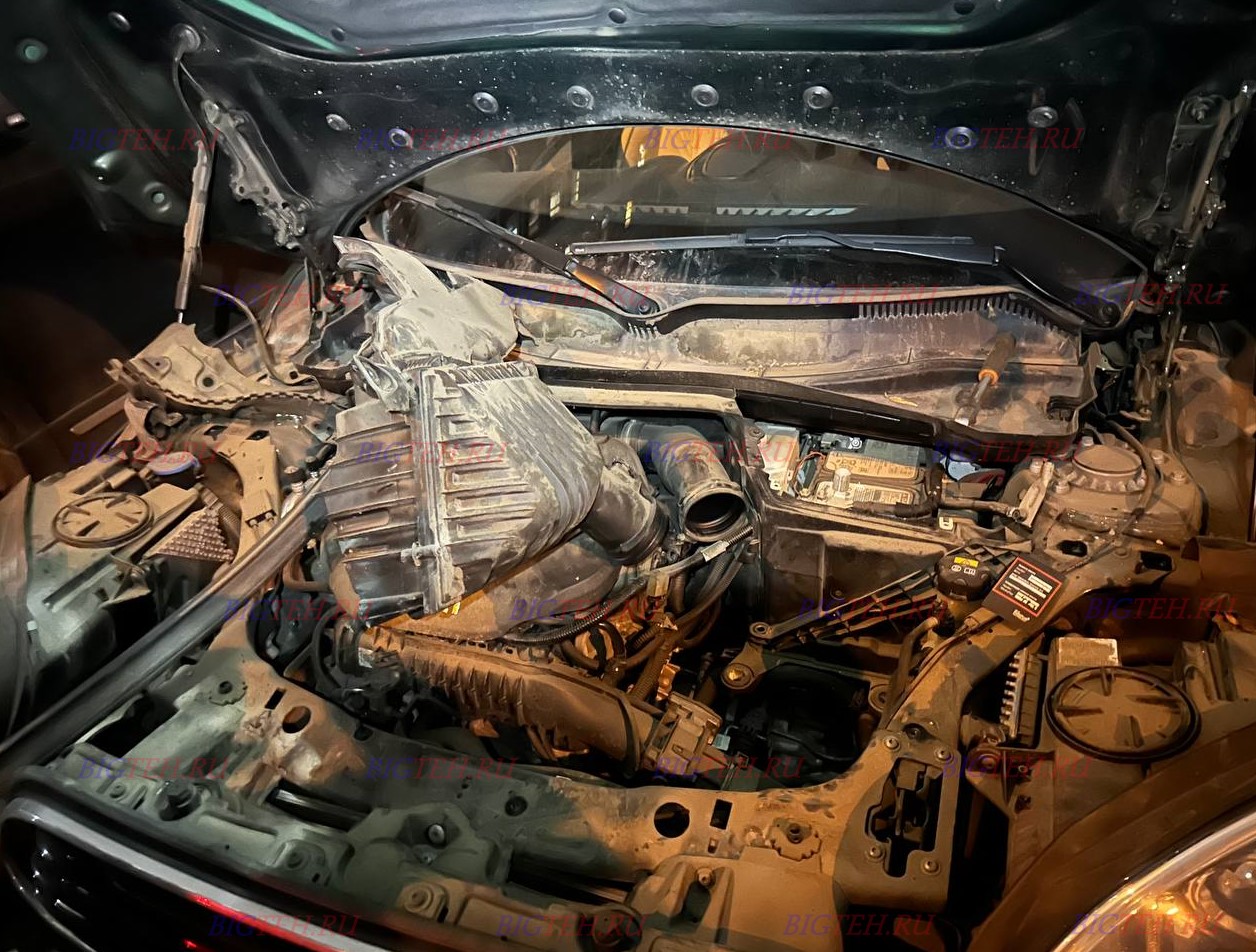

Убрав жабо в сторону, вы увидите два объекта: пластиковый рукав воздухозаборника, идущий к корпусу воздушного фильтра, и черную прямоугольную крышку с защелками. Воздуховод — это та самая деталь, которая превращает простую замену в Mini-квест. Он крепится на защелках и, возможно, одним винтом под торкс к кузову. Отсоедините его со стороны короба фильтра (там обычно хомут или поворотный замок), а затем со стороны «ноздри» у решетки радиатора. Тянуть нужно плавно, помня, что пластик мог «задубеть».
Теперь наш взор обращен к крышке аккумуляторного бокса. Она держится на нескольких защелках по периметру. Нащупайте их пальцами и отщелкните. Под крышкой — то, ради чего мы страдали: батарея L3, лежащая на боку или установленная вертикально (зависит от года, но у F60 преимущественно горизонтальная установка в лотке). Видите её? Прекрасно. Видите, как мало места вокруг? Это норма.
Этап третий: ювелирное отключение и нижняя планка

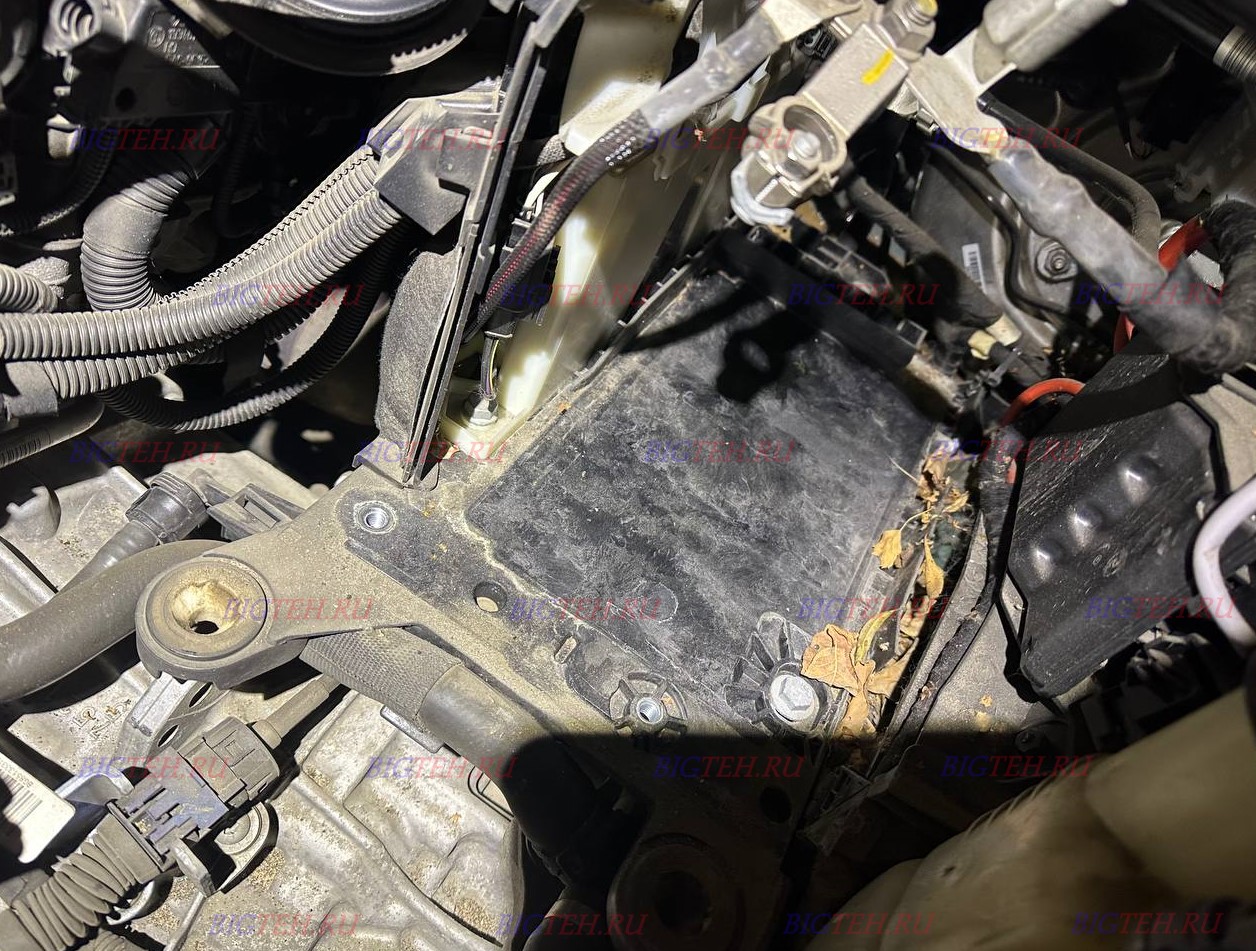

Вот тут начинается самое интересное. На бензиновых Countryman II крепление аккумулятора выполнено не верхней прижимной планкой, к которой мы привыкли по японским машинам, а нижней прижимной скобой. Это стальная лапка с гайкой на 10 или 13, которая прижимает батарею за нижний выступ-прилив к основанию площадки. Гайка эта находится снизу, у самого основания корпуса, в тесном промежутке между батареей и стенкой пенала. Чтобы её открутить, нужен удлинитель и карданчик, иначе грани будут слизаны в ноль. Ослабляем эту гайку, но не скручиваем до конца — прижимная лапка просто отодвинется вниз и освободит корпус.
Теперь клеммы. Сначала, как всегда, минус (черный провод, обычно маркировка «-»). На AGM-батареях Mini стоит умный датчик IBS прямо на минусовой клемме — такой черный блок с разъемом. Отсоединять его нужно предельно аккуратно. Сначала откидываем фишку разъема IBS (нажав на язычок), и только потом откручиваем саму клемму. Если дернуть без отсоединения разъема, можно порвать тонкие проводки датчика, а стоит он неприлично дорого. Плюсовую клемму откручиваем обычным порядком, под красной крышечкой может быть распределительная колодка предохранителей — с ней тоже работаем деликатно.
Этап четвертый: танец с бубном вокруг АКБ

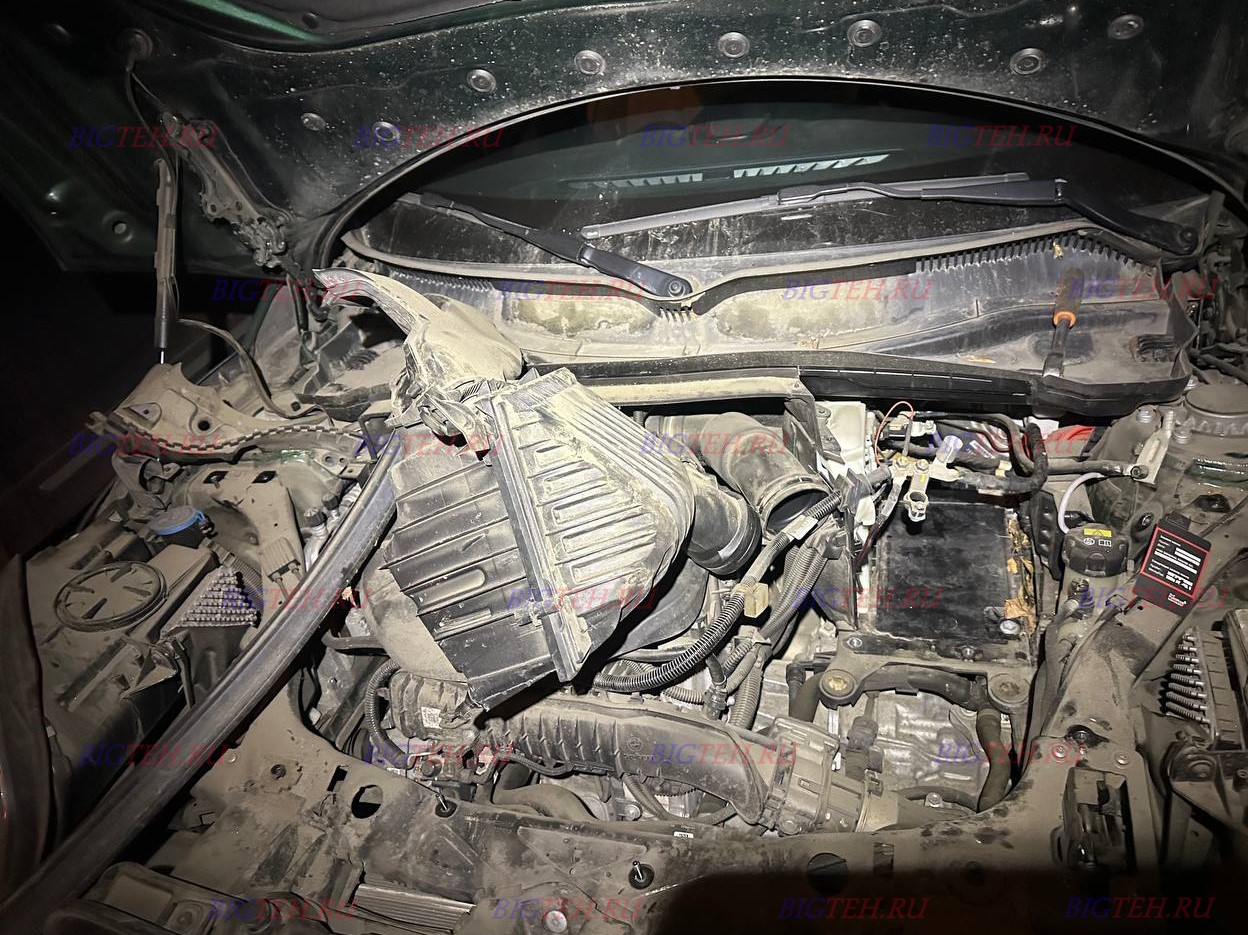

Теперь попробуйте вынуть батарею. Скорее всего, она не захочет вылезать прямо вверх. Мешают края пенала, жгут проводов идущий к блоку ABS, и ваши собственные пальцы. Батарея AGM весит около 20 кг, и тащить её нужно с умом. Обычно требуется слегка наклонить её на себя, приподнять ближний край, а затем выводить дальний из-под кромки крыла. Если совсем туго — ослабьте еще пару клипс на жабо, чтобы отогнуть пластик на пару сантиметров дальше. Свобода придет.
Установка новой — зеркальный процесс. Сначала заводим дальний край в пенал, потом опускаем ближний. Убеждаемся, что батарея села ровно на площадку, и нижний выступ попал в лапку фиксатора. Затяжка нижней гайки должна быть уверенной, но не фанатичной: 8-10 Нм вполне достаточно, чтобы удержать 20-килограммовый агрегат даже на колдобинах.
Этап пятый: сборка, регистрация и кодирование
Подключаем плюсовую клемму, затягиваем. Подключаем минусовую, предварительно защелкнув разъем датчика IBS. Смазываем клеммы защитной смазкой. Ставим на место крышку аккумуляторного бокса до щелчков. Затем водружаем обратно воздуховод — убедитесь, что он сел в направляющие и не перекрывает забор воздуха. Укладываем жабо, начиная от стекла и заканчивая клипсами. Пистоны с сердечниками вставляем в открытом состоянии и утапливаем сердцевины заподлицо.
Теперь самый ответственный момент — регистрация аккумулятора. Заводим двигатель. Если у вас есть сканер с поддержкой BMW/Mini, подключаемся, заходим в блок управления энергией и запускаем процедуру регистрации новой батареи. Нужно будет указать емкость (например, 80 Ач) и тип (AGM). Если сканера нет — езжайте к ближайшему специалисту по баварским машинам, процедура занимает 5 минут. Без неё, повторюсь, умная зарядка на Mini будет работать некорректно.
Пара слов о дизельной версии и путанице
Дизельный Countryman II использует аккумулятор L4 длиной 315 мм. Его замена еще веселее, потому что пенал длиннее, и вытаскивать эту сигару приходится с ювелирной точностью. Но принцип тот же: нижнее крепление, жабо, воздуховод. Не пытайтесь на бензиновую машину поставить L4 — он банально не влезет, а на дизельную поставить L3 — он будет болтаться в креплении, что чревато коротким замыканием.
Заключение: оно того стоит
Замена аккумулятора на Mini Countryman II — это не та операция, которую хочется делать каждую зиму. Но если подойти к ней с холодной головой, нужным инструментом и пониманием инженерной логики BMW, вы сэкономите от трех до шести тысяч рублей, которые просят в сервисе за эту «несложную, но трудоемкую» работу. Главное — не торопиться, беречь пластик и помнить про датчик IBS на минусовой клемме. Один раз сделав эту процедуру правильно, вы больше никогда не будете бояться слова «жабо» и станете чуточку ближе к пониманию того, почему британский дизайн и немецкая техника — это гремучая, но невероятно харизматичная смесь.
