Замена аккумулятора на Chevrolet Captiva I diesel 2.2 (184 л.с.) Рестайлинг 2011-2013

Американский кореец с дизельным сердцем: замена аккумулятора на Chevrolet Captiva I 2.2 Diesel (рестайлинг 2011–2013)

Удивительная родословная: как корейский внедорожник стал Chevrolet

Chevrolet Captiva первого поколения — это один из самых увлекательных примеров глобализации в автомобильной индустрии. Мало кто знает, но этот автомобиль, гордо несущий на решётке радиатора золотой крест Chevrolet, на самом деле был разработан в Южной Корее компанией GM Daewoo (позже GM Korea) и построен на глобальной платформе GM Theta. Премьера модели под именем Daewoo Winstorm состоялась в 2006 году, а уже через год она появилась в Европе и России как Chevrolet Captiva, мгновенно завоевав популярность благодаря семиместному салону и привлекательной цене. Рестайлинг, проведённый в 2011 году, стал для модели настоящим перерождением. Над обновлённым обликом работала студия GM под руководством шеф-дизайнера Брайана Несбитта, того самого человека, который подарил миру агрессивный стиль Chevrolet Camaro. Передняя часть Captiva получила двухэтажную оптику, массивную решётку радиатора и рельефный капот — машина стала выглядеть значительно дороже и современнее, приблизившись по стилю к старшему брату Traverse.

Но главные изменения скрывались под капотом. На смену архаичному 2.0-литровому дизелю от VM Motori пришёл совершенно новый 2.2-литровый турбодизель семейства Family Z (Z22D1), разработанный инженерами GM Korea совместно с европейскими специалистами. Этот двигатель, выдававший 184 лошадиные силы и крутящий момент в 400 Нм, превратил Captiva из «овоща» в динамичный и тяговитый автомобиль. Однако, как и любой современный дизель с системой Common Rail четвёртого поколения, он предъявляет жёсткие требования к энерговооружённости. Свечи накала, мощный стартер, электронный блок управления впрыском — все эти компоненты требуют безупречного питания. И когда в морозное утро вы слышите вместо бодрого рыка дизеля лишь клацанье реле, это значит, что пришло время заменить аккумулятор.

Почему именно кальциевый (Ca/Ca) аккумулятор, а не что-то другое?

На дизельной Captiva рестайлинговой версии стоит батарея, выполненная по кальциевой технологии (Ca/Ca — легирование обеих пластин кальцием). Это важно понимать, потому что в магазине вам могут попытаться продать сурьмянистую или гибридную батарею. Кальциевые аккумуляторы отличаются несколькими ключевыми свойствами, критичными именно для этого автомобиля. Во-первых, у них низкий саморазряд — Captiva с её развитой CAN-шиной и охранной системой может простоять без движения пару недель, и батарея не уйдёт в ноль. Во-вторых, кальциевые пластины имеют на 70% меньшее испарение воды, чем сурьмянистые — а это архиважно, потому что аккумулятор на Captiva стоит близко к турбокомпрессору и выпускному коллектору, испытывая серьёзные тепловые нагрузки. В-третьих, Ca/Ca-батарея выдаёт более высокое напряжение (около 12.8 В в покое) и стабильнее держит его под нагрузкой, что жизненно необходимо для электронного блока управления дизельным впрыском Delphi или Bosch, который крайне чувствителен к просадкам питания.

Единственный недостаток кальциевой батареи — она боится глубоких разрядов. Если посадить её «в ноль», сульфатация пластин становится необратимой. Поэтому, если на вашей Captiva аккумулятор уже несколько раз разряжался до состояния, когда не загоралась приборка, — не пытайтесь его реанимировать, он уже потерял значительную часть ёмкости и вот-вот подведёт вас в самый неподходящий момент.

Выбор новой батареи: геометрия, полярность и скрытые параметры

Собираясь в магазин, запишите на листочек ключевые параметры. Посадочное место на Captiva спроектировано без запаса по размерам, и любое отклонение приведёт к проблемам с фиксацией.

Габариты: 353 х 175 х 190 мм. Это очень распространённый типоразмер для крупных кроссоверов и внедорожников. Длина 353 мм означает, что батарея занимает всю нишу от радиатора до монтажного блока. Ширина 175 мм — стандарт. Высота 190 мм — максимальная для этого кузова. Если возьмёте батарею высотой 200 мм или больше, вы либо не закроете капот (а он у Captiva тяжёлый и ляжет прямо на клеммы), либо, что ещё опаснее, замкнёте плюсовую клемму о металлический каркас капота при его закрытии. Последствия — короткое замыкание, пожар проводки и выгоревший блок предохранителей. Проверено горьким опытом владельцев на форумах.

Полярность: обратная. Встаём лицом к моторному отсеку. Плюс должен быть слева, минус справа. Именно так разведена проводка — минусовой провод короткий и уходит в точку массы на левом лонжероне, а плюсовой идёт в монтажный блок предохранителей. Перепутать полярность физически сложно, но если вы силой попытаетесь надеть клеммы наоборот и замкнуть их — сгорит главный предохранитель на 150А, который стоит в блоке под капотом и стоит приличных денег.

Технология и характеристики: Ca/Ca (кальций-кальциевая), необслуживаемая или малообслуживаемая. Ёмкость 80–90 Ач, пусковой ток (CCA) не ниже 750 А по стандарту EN. Дизель 2.2 с его 184 л.с. и степенью сжатия 16.5:1 требует колоссального усилия для прокрутки, особенно зимой, когда масло 5W-30 густеет. Не экономьте на пусковом токе — батарея с 650 А может справляться летом, но в минус 20 вы уже будете молиться на каждый оборот стартера.
Рекомендованные бренды: Varta Blue Dynamic, Bosch S4, Exide Premium, Mutlu Calcium, российский «Титан» или «АкТех» (кальциевые серии). Оригинальные батареи Chevrolet — это перелицованные корейские Delkor или Solite, тоже достойный выбор.

Подготовка к операции: усыпляем американского медведя

Дизельная Captiva рестайлинга — автомобиль с довольно развитой, но не слишком капризной электроникой. В отличие от современных премиум-марок, здесь нет системы регистрации батареи и сложного BMS на минусовой клемме. Однако, чтобы не сбросить важные адаптации и не активировать противоугонную систему, соблюдаем правила хорошего тона.

1. Загоняем машину на ровную поверхность. Глушим двигатель. Капот открываем и фиксируем упором.
2. Вынимаем ключ из замка зажигания. Если у вас версия с бесключевым доступом (на рестайлинговых Captiva в топ-комплектациях такое встречалось), положите брелок в дом или хотя бы на расстояние 5 метров.
3. Опускаем водительское стекло. Это страховка от блокировки дверей после подачи питания. У Captiva есть особенность: при резком сбросе и подаче питания блок кузовной электроники может на пару секунд «задуматься» и заблокировать ЦЗ.
4. Ждём 15 минут. За это время блоки управления двигателем (ECU), АКПП (если автомат) и кузовной электроникой (BCM) перейдут в спящий режим. Вы услышите, как погаснут реле под панелью и прекратится тихое жужжание шаговых моторчиков климат-контроля.

Демонтаж: освобождаем дизельного монстра из плена

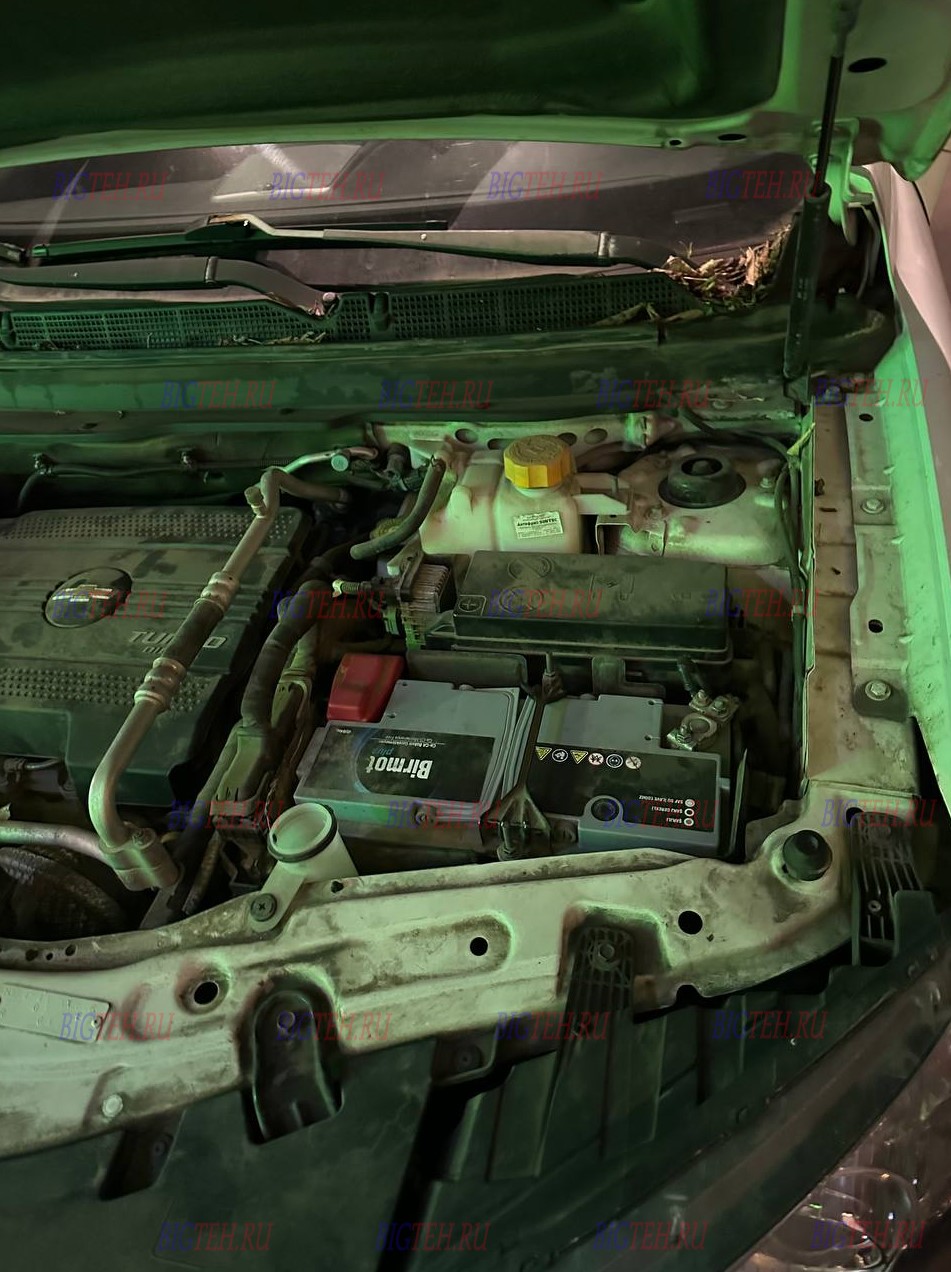

Аккумулятор на Captiva расположен в передней левой части моторного отсека (по ходу движения), сразу за фарой. Доступ к нему перекрыт пластиковым кожухом-защитой, который крепится на клипсах. Снимаем этот кожух — достаточно потянуть вверх.

Шаг 1. Снимаем минусовую клемму. Берём ключ на 10 мм. Строго первой снимается минусовая клемма — это аксиома безопасности. Ослабляем гайку, снимаем клемму с вывода аккумулятора и отводим провод в сторону левого крыла. Провод у Captiva короткий и жёсткий, поэтому зафиксируйте его, подоткнув за расширительный бачок, чтобы он не пружинил обратно на вывод.

Шаг 2. Снимаем плюсовую клемму. Откидываем красный защитный колпачок. Ослабляем гайку, снимаем клемму и кладём провод на пластиковый корпус монтажного блока предохранителей. Следите, чтобы оголённый контакт не касался металлических частей кузова. Даже в спящем режиме в цепях есть остаточная ёмкость, и КЗ может выбить предохранители.

Шаг 3. Откручиваем нижнюю прижимную планку. На Captiva это металлическая пластина, которая идёт вдоль передней части аккумулятора и заходит за выступ (юбку) на днище батареи. Болт планки находится внизу, спереди, в неудобном месте между корпусом АКБ и радиатором. Обычно это головка на 12 или 13 мм. Вам понадобится вороток с удлинителем и карданчиком, потому что прямой доступ к болту закрыт. Не выкручивайте болт полностью — ослабьте его так, чтобы планка откинулась вниз и освободила юбку аккумулятора. Если болт заржавел и не идёт — WD-40 и терпение. Сорванная грань болта превратит простую замену в мучение с высверливанием.

Шаг 4. Извлечение. Старый аккумулятор на дизельной Captiva весит около 22–23 кг. Убедитесь, что у вас есть удобный захват или штатная ручка. Тянем строго вертикально вверх. Будьте осторожны: рядом проходит жгут проводки к датчику коленвала и генератору — не повредите его при вытаскивании.

Шаг 5. Ревизия посадочного места. Это критически важно на Captiva. Металлический поддон часто подвержен коррозии, особенно в зоне контакта с аккумулятором, где скапливается влага и солевые отложения. Осмотрите поддон на предмет сквозной ржавчины. Очистите его металлической щёткой, удалите грязь и белый налёт сульфатов. Обработайте преобразователем ржавчины, дайте высохнуть. Проверьте дренажное отверстие (если есть) — оно должно быть чистым, чтобы вода не скапливалась под батареей. Прижимную планку также осмотрите: на десятилетней машине она часто корродирует. Зачистите её и смажьте литолом.

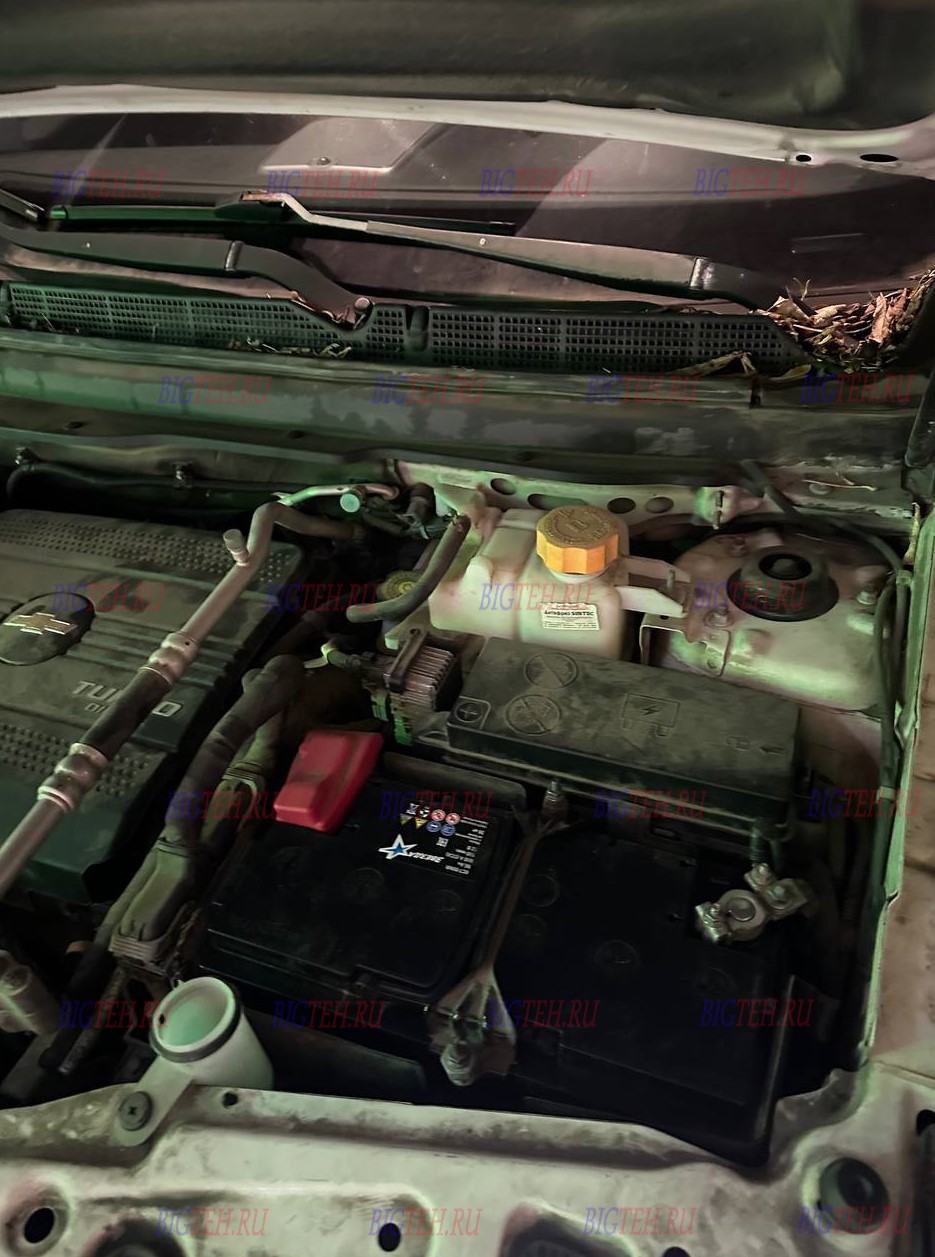

Установка нового Ca/Ca аккумулятора

Распаковываем новую кальциевую батарею. Сверяем полярность: плюс слева. Опускаем аккумулятор в нишу, следя, чтобы его нижняя юбка зашла за ответный выступ поддона. Аккумулятор должен сесть плотно, без люфта. Если он качается — вы либо не попали юбкой в направляющую, либо поддон деформирован коррозией.

Теперь прижимная планка. Поднимаем её с земли и заводим за юбку батареи. Закручиваем болт, но без фанатизма. Планка должна надёжно зафиксировать аккумулятор, но не деформировать его пластиковый корпус. Перетяжка здесь опасна: можно треснуть буртик батареи, и тогда её уже ничто не будет держать. Затянули до упора рукой, довернули на пол-оборота ключом — достаточно.

Клеммы. Первой надеваем плюсовую. Зачищаем внутреннюю поверхность клеммы шкуркой, если есть окислы. Надеваем на вывод до упора, затягиваем гайку. Клемма должна сидеть жёстко, не проворачиваясь. Закрываем защитный красный колпачок. Затем минусовую — зачищаем, надеваем, затягиваем. Обе клеммы обильно смазываем техническим вазелином или специальной токопроводящей смазкой. На Captiva это особенно актуально — из-за близости радиатора и турбины клеммы часто окисляются, что вызывает просадки напряжения при пуске.

Первый пуск: дизельная Captiva оживает

В отличие от современных европейцев, Captiva не требует никакой регистрации или кодирования новой батареи. Садимся в машину, вставляем ключ, поворачиваем в положение ON — приборная панель загорается. Подождите 10 секунд: пусть топливный насос в баке поднимет давление, а свечи накала выполнят первый цикл прогрева. На дизеле 2.2 спираль накала на приборке гаснет довольно быстро, но в холодную погоду лучше повернуть ключ, дождаться, пока индикатор свечей погаснет, выключить зажигание и снова включить — дать свечам второй цикл прогрева. Это значительно облегчит холодный пуск.

Выжимаем педаль тормоза (на автомате) или сцепления (на редкой механике), поворачиваем ключ в положение START. С новым кальциевым аккумулятором стартер должен крутить двигатель энергично и без пауз. Дизель 2.2 даже в мороз схватывает обычно с 2–3 оборота. Если двигатель запустился, не спешите сразу включать свет и печку — дайте ему поработать минуту, пусть генератор восполнит заряд, потраченный на пуск.

После запуска проверьте приборную панель. Ошибок ABS/ESP на Captiva после замены аккумулятора, как правило, не возникает — блоки не сбрасывают базовые настройки. Но если лампа ESP всё же загорелась, поверните руль от упора до упора на месте три раза влево и три раза вправо — датчик угла поворота перекалибруется, и ошибка погаснет.

Восстановление комфортных функций

Даже на относительно простой по современным меркам Captiva после полного обесточивания сбрасываются некоторые настройки:

• Стеклоподъёмники. Опустите каждое стекло до упора и поднимите, удерживая клавишу 2–3 секунды после закрытия до щелчка. Автоматический режим восстановлен.
• Часы и магнитола. Время и настройки радиостанций придётся выставить заново — блок магнитолы не имеет энергонезависимой памяти на этих моделях.
• Климат-контроль. Если есть автоматический климат, он может начать работать по заводским настройкам (температура 22 градуса, обдув в лицо). Просто настройте его заново.
• Адаптация коробки передач. Если у вас версия с автоматической КПП, то после обесточивания блок TCM сбрасывает адаптации переключений. Первые 50–100 километров переключения могут ощущаться чуть более резкими или с задержками. Не пугайтесь — коробка заново «обучается» вашему стилю езды. Просто ездите спокойно, без резких ускорений, и через пару дней всё вернётся в норму.

Особенности эксплуатации кальциевого аккумулятора на дизельной Captiva

1. Зарядка. Кальциевые батареи требуют более высокого зарядного напряжения — до 14.8–15.0 В на пике. Генератор Captiva настроен именно на такие параметры. Если вы заряжаете аккумулятор стационарным зарядным устройством, убедитесь, что оно имеет режим для кальциевых батарей (Ca/Ca). Обычные зарядники могут давать недостаточное напряжение, и батарея просто не зарядится до 100%.
2. Глубокие разряды. Как уже говорилось, Ca/Ca-батарея очень не любит разряда «в ноль». Если ваша Captiva зимует на улице, а вы редко ездите, приобретите интеллектуальное зарядное устройство и раз в месяц подзаряжайте батарею, либо снимайте минусовую клемму на время долгой стоянки. Один глубокий разряд может снизить ёмкость кальциевой батареи на 20–30% безвозвратно.
3. Прикуривание. Дизельная Captiva с её мощным аккумулятором — отличный донор для прикуривания, но делайте это правильно. Двигатель автомобиля-донора должен быть заглушен во время подключения проводов. Заводить машину-реципиент можно только после того, как донор поработает 3–5 минут на повышенных оборотах, подзаряжая обе батареи.
4. Тепловой контроль. Летом в пробках температура под капотом дизельной Captiva достигает экстремальных значений. Убедитесь, что пластиковый защитный кожух аккумулятора установлен на место — он не только защищает от грязи, но и работает как тепловой экран, отражая инфракрасное излучение от турбины и выпускного коллектора.
5. Регулярная проверка. Раз в два-три месяца открывайте капот и проверяйте затяжку клемм и прижимной планки. Вибрации дизеля имеют свойство постепенно ослаблять болтовые соединения. Проверьте также, нет ли белого или голубоватого налёта на клеммах — это признак начинающегося окисления, которое нужно немедленно зачистить и смазать.

Замена аккумулятора на Chevrolet Captiva I 2.2 Diesel рестайлинг — это, пожалуй, одна из самых «честных» процедур среди современных кроссоверов. Здесь нет необходимости в сканерах, кодировании и регистрации, нет капризных датчиков IBS на клеммах. Но есть суровая дизельная реальность: огромные пусковые токи, высокие температуры под капотом и критичность к качеству питания. Правильно подобранная кальциевая батарея, установленная с соблюдением всех нюансов фиксации нижней планкой, обеспечит вашей Captiva надёжный пуск на несколько лет. А благодарный дизель 2.2, получив хорошее питание, отплатит вам ровной работой, отличной тягой и тем самым ощущением неубиваемого автомобиля, за которое эту модель до сих пор ценят на вторичном рынке.
