Замена аккумулятора на Land Rover Freelander II Рестайлинг 2 2013г

Британский аристократ с американским сердцем: энциклопедия замены аккумулятора на Land Rover Freelander II рестайлинг (2013)

Freelander II в рестайлинговом исполнении 2013 модельного года — это прощальный аккорд самого успешного компактного кроссовера в истории британской марки до прихода семейства Discovery Sport. Этот автомобиль, увидевший свет в рамках глубокой модернизации 2012 года, стал мостом между эпохой владения концерном Ford (PAG) и индийским колоссом Tata Motors. Несмотря на смену собственника в 2008 году, инженерная начинка машины осталась верна наследию платформы Ford EUCD, которую для Land Rover адаптировал гениальный технический директор Пол Даушелл. В отличие от утилитарного Defender, Freelander 2 (в Северной Америке известный как LR2) создавался как «автомобиль для гольф-клубов», который не спасует на раскисшей колее. Дизайн экстерьера под чутким руководством Джерри Макговерна получил аристократичные черты с фамильной радиаторной решеткой и «капитанским» остеклением, что визуально сблизило младшую модель со старшим Range Rover. Интерьер стал цифровым убежищем: появился 7-дюймовый сенсорный дисплей с навигацией, цветная приборка TFT и аудиосистема Meridian, что для 2013 года было настоящим прорывом в сегменте.

Техническая изюминка скрывалась под капотом, где трудился двухлитровый турбодизель Ford Duratorq (DW12) или бензиновый агрегат серии Si4 (он же EcoBoost 2.0 GTDi). Оба мотора отличались «горячим» нравом и колоссальной теплонагруженностью подкапотного пространства. Именно этот фактор, помноженный на высокое энергопотребление внедорожной электроники (система помощи спуска с холма, муфта Haldex третьего поколения, адаптивные фары), делает аккумуляторную батарею в Freelander II не просто источником тока, а критическим звеном выживаемости. Владельцы часто недооценивают, насколько глубоко «завязано» здоровье АКБ на работу полного привода и даже автомата Aisin AW F21. Пора развеять мифы и показать, как поменять этот элемент правильно, не превратив британский кроссовер в обесточенный «кирпич».

Почему Freelander II «сжигает» батареи быстрее, чем вы думаете

Мало кто обращает внимание, но рестайлинговая версия 2013 года получила «интеллектуальную» зарядную систему с отрицательной широтно-импульсной модуляцией, которая управляется через блок GWM (Gateway Module). В отличие от японских схем, где генератор тупо выдает свои 14 вольт, Land Rover постоянно играет напряжением в диапазоне от 12.8 до 15.0 В для экономии топлива и снижения выбросов CO2. Когда вы жмете педаль газа, блок управления двигателем (ECM) может намеренно отключать генератор, чтобы снять паразитную нагрузку с коленвала. В этот момент вся бортовая сеть: от климат-контроля до усилителя руля, — висит исключительно на аккумуляторе. Обычная свинцово-кислотная батарея с жидким электролитом в таком режиме начинает «сыпаться» уже через год-полтора. Пластины покрываются крупнозернистым сульфатом, плотность падает, и в один прекрасный морозный день блок управления Terrain Response просто откажется активировать программу «Грязь/Колея», сославшись на ошибку низкого напряжения (часто это ошибка P0562).

Именно поэтому инженеры Land Rover в мануалах для дилеров жестко прописали технологию AGM (Absorbent Glass Mat). Стекловолоконный сепаратор в таких батареях не только удерживает кислоту, исключая вытекание при сильных кренах на бездорожье, но и обладает в три раза более высокой устойчивостью к циклическому разряду. Это критично для «Фрила», который даже ночью на стоянке продолжает жить своей жизнью: прокачка топливной системы, самодиагностика датчиков сажи (DPF), вентиляция климат-системы и, конечно, охрана с объемным датчиком. Ток покоя у «спящего» Freelander 2 в норме составляет до 40-50 мА, но если АКБ старая или технологически слабая, за ночь просадка может стать фатальной.

Габаритная жесткость: почему размер 315х175х190 не прощает ошибок

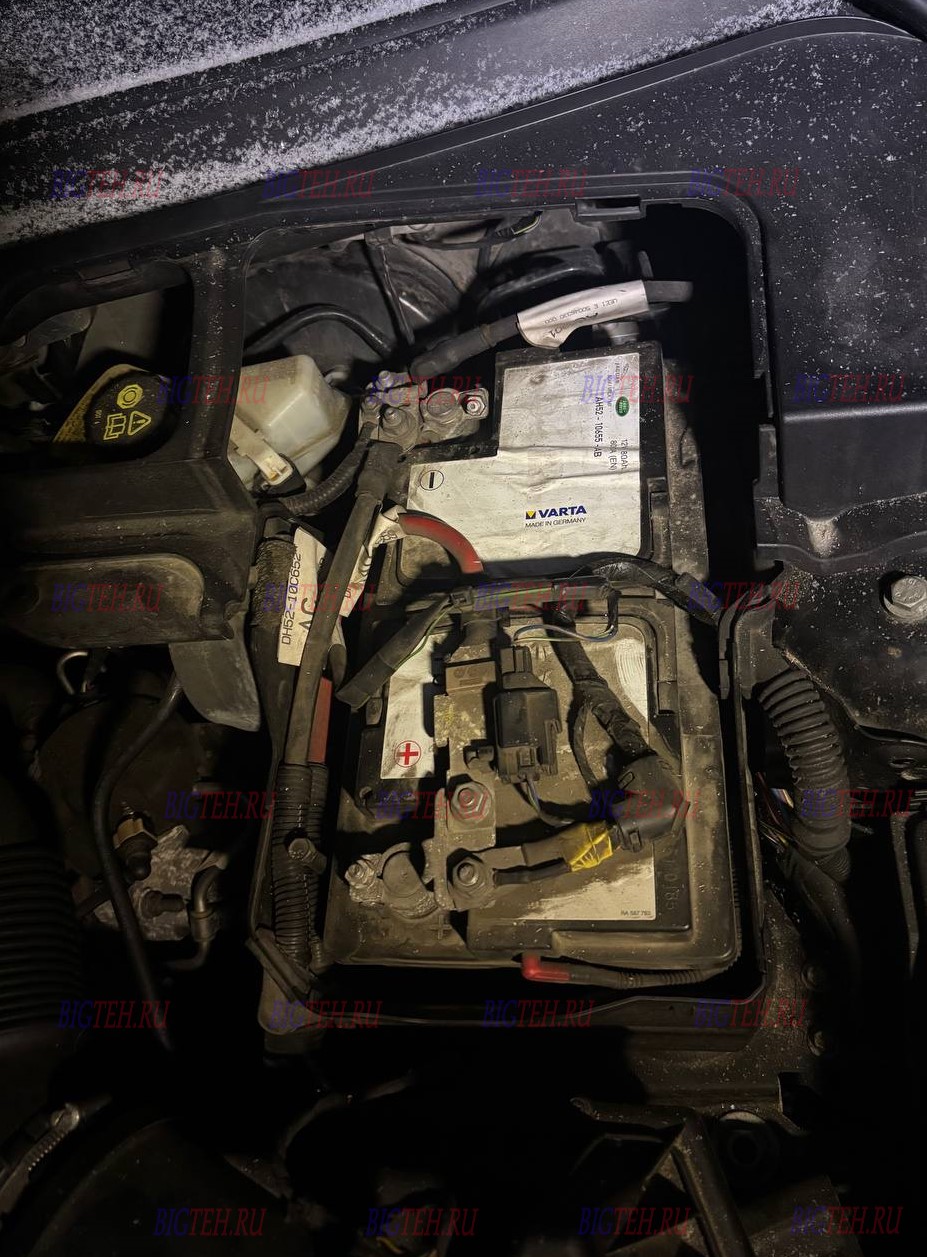

Переходя к физическим параметрам, нужно сразу расставить точки над «i». Батарея для Freelander II 2013 года с моторами 2.0 Si4 или 2.2 SD4 имеет типоразмер H7 (также известный как L4 или 77L). Это крупногабаритная АКБ длиной 315 мм, шириной 175 мм и высотой строго 190 мм. Обратите внимание, что 190 мм — это высота до верхней плоскости клеммной площадки, а не до горловины крышки. Конкретно на Land Rover очень важна именно высота. Если вы попытаетесь установить батарею формата H8 с высотой 190-195 мм, но длиной 353 мм, она банально не встанет в штатный ложемент, так как сбоку упирается в патрубки турбины и корпус воздушного фильтра. Если же взять батарею высотой 200 мм (например, от грузовых модификаций Sprinter), плюсовая клемма будет упираться прямо в шумоизоляцию капота, а при деформации моторного щита во время удара или сильной тряски клемма может коснуться кузова. Учитывая, что плюсовой провод идет напрямую на стартер без легкоплавких вставок, короткое замыкание способно моментально сжечь машину.

Полярность — обратная (минус слева). На «европейском» расположении клемм (если смотреть на этикетку лицом к себе) минусовая клемма находится слева, а плюсовая справа. В России такую полярность часто называют «обратной» или «тип 0/1». Силовые кабели на Freelander II проложены с минимальными допусками. Плюсовой провод — короткий и толстый (сечение около 50 мм²), он крепится к силовому блоку предохранителей, расположенному прямо над батареей. Минусовой провод уходит в «косу» массы на кузов и блок цилиндров. Если купить аккумулятор с «прямой» полярностью (плюс слева), длины проводов хватит, но они будут в чудовищном натяге. Через 2-3 месяца вибрации 2.2-литрового дизеля наконечник плюса просто треснет в месте обжима, и вы получите «плавающую» ошибку по пропуску зажигания, так как питание форсунок будет скакать.

Анатомия подкапотной ловушки: нижняя прижимная планка

Процесс демонтажа на Freelander II многих вводит в ступор именно из-за крепежа. Конструкторы Land Rover применили нижнюю прижимную планку, которая интегрирована в основание поддона АКБ. Это стальная скоба со сложным профилем, которая вставляется в специальные уступы на нижней кромке аккумулятора со стороны салона (задняя часть батареи), а прижимается к площадке длинной шпилькой с резьбой М6 со стороны радиатора (передняя часть).

Главная проблема этой конструкции — электрохимическая коррозия. Место контакта стальной оцинкованной шпильки и алюминиевого (!) кронштейна-держателя площадки превращается в гальваническую пару. Под воздействием паров электролита и антигололедной химии, которая залетает в щель между фарой и радиатором, резьба окисляется в «белую глину». Если пытаться открутить гайку на 10 без подготовки, срывается либо резьба на шпильке, либо проворачивается сама пластина-фиксатор в поддоне. Заменить этот фиксатор отдельно практически невозможно — придется снимать корпус воздушного фильтра и пол-аккумуляторной площадки.

Правильный алгоритм таков: за 10 минут до откручивания обильно залейте резьбовую часть шпильки и гайку проникающей смазкой (WD-40 Specialist с керамикой или «жидкий ключ»). Используйте торцевую головку на 10 с воротком-трещоткой, а не рожковый ключ. При откручивании вы должны придерживать саму планку, надавливая на нее монтажной лопаткой в направлении «вниз и от радиатора», чтобы разгрузить шпильку. Как только гайка стронулась, не крутите ее одну. Проверните гайку на четверть оборота, закрутите обратно на одну восьмую, снова плесните «вэдэшкой» и только потом выкручивайте. Такой метод «шаг вперед — полшага назад» спасет и резьбу, и ваши нервы.

После снятия планки вы увидите пазы на основании. Перед установкой новой AGM-батареи эти пазы и саму планку нужно тщательно очистить корщеткой и покрыть тонким слоем графитовой смазки (не литолом!). Это единственный способ гарантировать, что через 4 года, когда придет время следующей замены, вы не столкнетесь с прикипевшей железкой снова.

Детальный протокол замены: от клемм до адаптации стекол

Замена на рестайлинге 2013 года требует соблюдения «электронного этикета», иначе можно поймать глюки CAN-шины.

Этап 1. Безопасное усыпление.
Заглушите машину и положите ключ (брелок) на капот или на пол в салоне, но не далее 1 метра от центрального тоннеля. Откройте водительскую дверь и закройте её обратно, но не нажимайте на блокировку замков. Подождите минимум 15 минут. Это самое важное время! На Freelander II после выключения зажигания еще долго работают исполнительные механизмы: шаговый моторчик климата перекрывает заслонку «Рециркуляция», прокачивается топливный фильтр, остывает блок ABS с HDC. Если оборвать питание в момент подкачки топлива, давление в рампе упадет некорректно, и при следующем пуске можно получить «плавающие» обороты. Выждите эти 15 минут, не открывая двери и не нажимая кнопок на ключе.

Этап 2. Атака на клеммы.
Скидываем ПЕРВОЙ минусовую клемму (черный провод). На Freelander II минусовой провод оснащен датчиком тока батареи (Battery Monitoring Sensor — BMS), вмонтированным прямо в наконечник. Это черная коробочка на минусе. Нельзя бить по ней молотком и нельзя крутить её за корпус. Откручивайте только гайку стяжного хомута, саму «коробочку» датчика не трогайте. Снимите минус и аккуратно отведите провод за патрубок воздуховода, изолировав контакт тряпкой. Теперь снимайте красную пластиковую крышку с плюса (она может быть хрупкой на морозе — поддевайте осторожно) и откручивайте гайку на 12. Отведите плюсовой провод к корпусу предохранителей.

Этап 3. Извлечение «кирпича».
Аккумулятор весит под 20-23 кг. Поддон имеет закраины высотой 2 см. Не пытайтесь тащить его вверх рывком, можно зацепить жгут проводов катушек зажигания (на бензине) или датчик давления наддува. Приподнимите ближний край, подложите под него отвертку как рычаг, чтобы вывести задний край из-под упора, и тяните на себя под углом 45 градусов.

Этап 4. Подготовка посадочного места.
Пустой поддон промойте слабым содовым раствором (пищевая сода + вода), чтобы нейтрализовать кислотный налет. Тщательно осмотрите «подушку» датчика BMS на минусовом проводе — нет ли трещин на изоляторе. Если силовой провод плюса имеет оплавления или цветные пятна (сине-зеленые), разберите блок предохранителей над АКБ и подтяните силовые болты протяжкой — со временем они ослабевают из-за термоциклирования.

Этап 5. Инсталляция новой AGM.

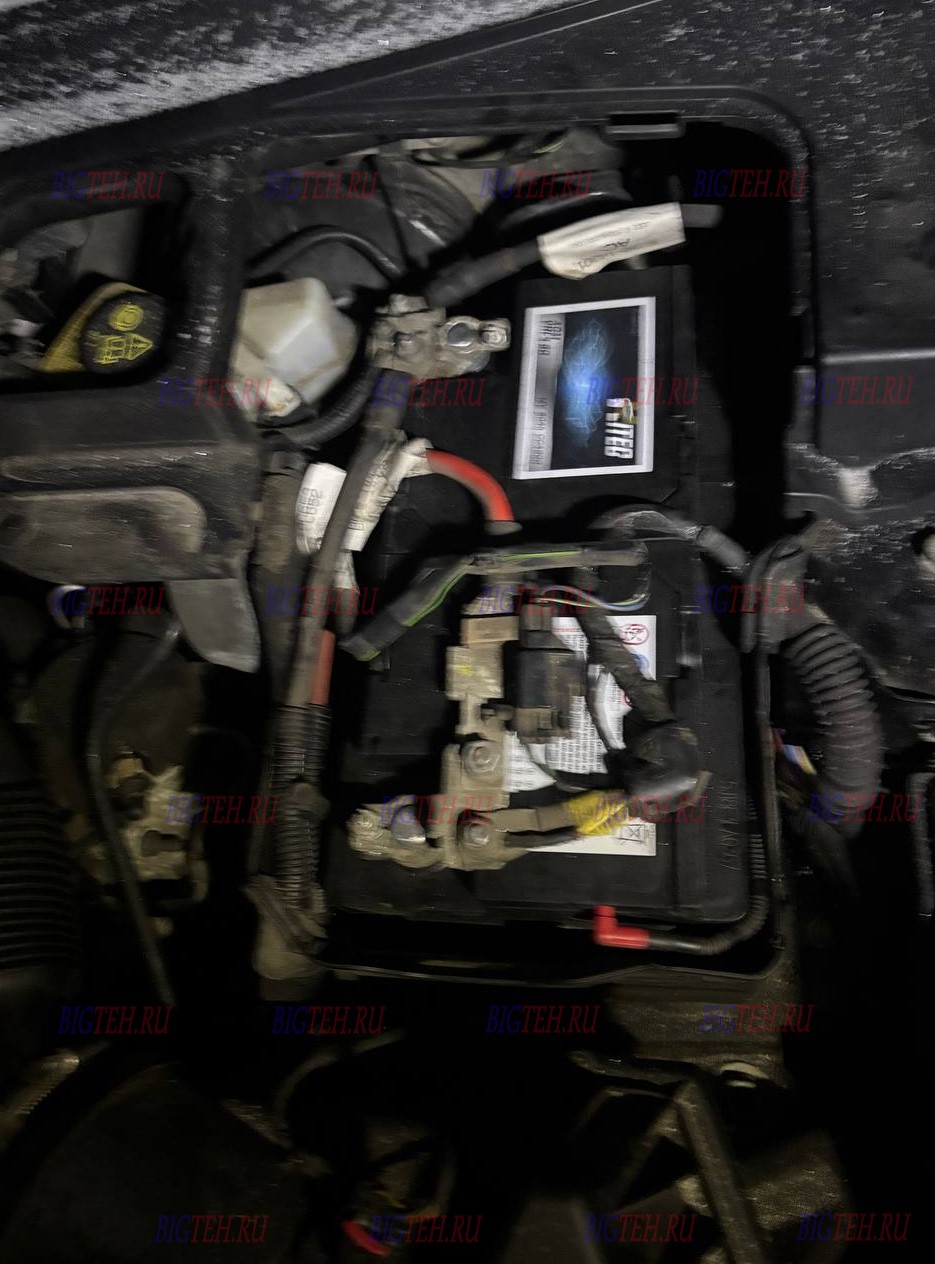

Новый аккумулятор формата 315х175х190 (H7/L4) с технологией AGM и обратной полярностью ставьте в пазы так, чтобы юбка на дне вошла в зацеп с нижней кромкой планки. Затяните гайку шпильки моментом 9-10 Нм — это чуть сильнее, чем от руки, но без хруста. Накиньте плюсовую клемму и затяните её так, чтобы провод не проворачивался при легком усилии. Наденьте минусовую клемму с датчиком BMS. В момент касания минусовой клеммы вы можете услышать щелчок из-под капота (это сработали реле) и увидеть вспышку света фар — не пугайтесь, это штатная инициализация комфорт-модуля.

Пуск и адаптация после реанимации питания

Когда сеть восстановлена, не спешите заводить двигатель. Сядьте в кресло и включите зажигание (не нажимая тормоз), дождитесь, пока погаснет индикатор свечей накала (на дизеле) или лампочка Check Engine (на бензине), и выключите. Повторите цикл «ON/OFF» три раза. Эта процедура, именуемая в сервисной документации JLR «Reset Module Sleep», пробуждает CAN-шины без стартовых токов и дает системе мониторинга аккумулятора (BMS) понять, что установлена новая батарея с неизвестным внутренним сопротивлением.

После этого запускайте двигатель. Обратите внимание на фары: если они моргают в такт работе генератора — плохой контакт массы. Затем нужно «переобучить» электрику. Опустите водительское стекло до упора и держите кнопку еще 2 секунды — раздастся тихий писк приборки или просто изменится подсветка кнопки. Поднимите стекло и снова держите 2 секунды. Повторите для всех дверей, включая задние (если есть электростеклоподъемники). Система защиты от защемления без этой процедуры не будет работать, и стекло станет «отпрыгивать» при попытке автоматического закрытия.

Для люка: нажмите кнопку наклона и держите 20 секунд, люк сделает полный цикл движения. Панорамная крыша без адаптации может оставить микрозазор, и на мойке в салон попадет вода.

Выбор батареи: почему нельзя брать дешевые заменители

Многие владельцы «Фрилов» в попытках сэкономить ставят AGM батареи от «китайских» брендов с неизвестным содержанием свинца. Логика проста: габариты 315х175х190 есть у дешевых моделей. Но Freelander II в 2013 году требует пусковой ток (CCA) не менее 700А в стандарте EN. У дешевых аналогов реальный ток может быть 580-620А, что на бумаге достаточно для пуска двухлитрового дизеля. Но зимой, при температуре масла -25°С, когда стартер пытается провернуть распредвал, утыканный насос-форсунками с давлением 1600 бар, потребление стартера взлетает до 850 ампер. В этот момент напряжение просаживается ниже 7 вольт, и навигационная система (сенсорный дисплей) теряет калибровку привязки кнопок. Лечить это приходится перепрошивкой.

Рекомендованные заводом параметры: Exide EK950 AGM, Varta Silver Dynamic AGM H7 (G14), или оригинал Land Rover LR038622. У оригинальной батареи код замены может быть выбит на крышке. Покупая аналог, убедитесь, что на нем есть маркировка AGM, а клеммы утоплены в корпус, а не выступают сильно вверх, чтобы красная плюсовая крышка штатного силового блока защелкнулась до характерного клика.

Тонкости эксплуатации: продление жизни

После установки нового AGM заведите привычку: раз в три месяца в теплое время года отключайте клемму датчика BMS (маленький разъем на минусовом проводе) на 30 секунд. Это заставит систему мониторинга сбросить «возраст» батареи и начать обучение заново, что особенно полезно, если машина часто стоит в пробках и аккумулятор хронически недозаряжен.

Следите за током утечки. У Freelander II больное место — блок Bluetooth (модуль под водительским сиденьем). Выходя из строя, он не «засыпает» и кушает 0.3 А круглосуточно. Если за неделю стоянки аккумулятор H7 садится в ноль, проверьте именно этот модуль, а не грешите на новый AGM. И помните: никакие «пуско-зарядные устройства» трансформаторного типа из гаража деда не должны касаться клемм этой машины. Только микропроцессорные ЗУ с режимом AGM и напряжением 14.7 В, иначе стекловата в банках просто высохнет от пузырьков газа без возможности рекомбинации.

Бережное обращение с нижней прижимной планкой, точное соблюдение полярности и размеров 315х175х190, а также уважение к «спящему режиму» электроники — вот три кита, на которых держится беспроблемная эксплуатация вашего «Фрила». Своевременная замена и правильная адаптация не просто вернут машине уверенный пуск, но и продлят жизнь дорогостоящему генератору и блоку Terrain Response, которые крайне не любят скачков напряжения.
