Замена аккумулятора на Land Rover Discovery IV (2009-2013)

Британский аристократ бездорожья

Четвертое поколение Discovery стало знаковым для британской марки. Именно в этой модели инженеры совершили решительный переход от утилитарной угловатости к более обтекаемому, но по-прежнему монументальному силуэту. За внешность отвечала команда под началом Джерри МакГоверна, который сумел сохранить узнаваемый ступенчатый профиль крыши и асимметричную дверь багажника, одновременно осовременив оптику и рельеф кузова. Премьера состоялась летом 2009 года в Лондоне, где автомобиль позиционировали как бескомпромиссный синтез представительского комфорта и легендарной проходимости.

Главной технической изюминкой, выделявшей Discovery IV даже на фоне более дорогих конкурентов, стала система Terrain Response второго поколения. Она позволяла буквально одной рукояткой перепрограммировать характер двигателя, коробки и пневмоподвески под скалы, песок, грязь или снег. Рамная конструкция, интегрированная в несущий кузов, давала жесткость легкового автомобиля и артикуляцию серьезного внедорожника. Дизельный трехлитровый мотор с последовательным турбонаддувом обеспечивал уверенную тягу в любой ситуации, но требовал безупречного состояния системы электропитания для запуска в морозы.

Параметры штатного аккумулятора Discovery IV

В отличие от большинства конкурентов, размещающих батарею в легкодоступном месте, инженеры Land Rover спрятали ее глубоко в моторном отсеке с пассажирской стороны. Место установки выбрано крайне неудачно с точки зрения сервисного доступа, что превращает простую замену в трудоемкую операцию. Заводской аккумулятор изготовлен по технологии AGM, обязательной для автомобилей с системой рекуперации энергии и функцией Старт-Стоп.

Батарея имеет внушительные размеры европейского типоразмера L5 и зафиксирована не привычной скобой сверху, а прижимной планкой, действующей на нижний бортик корпуса. Такая схема крепления плюс обратная полярность делают ошибочный выбор аналога весьма вероятным при покупке без должной подготовки. Основные характеристики заводского источника питания сведены в таблицу.

Параметр	Значение
Технология изготовления	AGM
Типоразмер корпуса	L5 (европейский стандарт)
Габариты (Д х Ш х В)	353 х 175 х 190 мм
Полярность	Обратная (минус слева)
Емкость	90–95 Ач
Ток холодной прокрутки (EN)	800–850 А
Тип фиксации	Нижняя крепежная планка
Тип клемм	Т1 (европейский конус)

Сложности доступа и подготовительные работы

Расположение батареи в Discovery IV заслуживает отдельного упоминания. Аккумулятор находится непосредственно под лобовым стеклом с правой стороны, и для его извлечения требуется частичный демонтаж пластиковых панелей водоотводящего короба. Это не та машина, где можно просто открыть капот, откинуть крышку и поменять батарею за несколько минут.

Для работы потребуется стандартный набор инструментов: головки на 10 и 13 мм, удлинитель, трещотка и плоская отвертка для аккуратного снятия пластиковых клипс. Настоятельно рекомендуются плотные перчатки. Вес аккумулятора превышает 26 кг, а работать приходится в наклон, что создает риск травмы спины. Помощник при этой операции крайне желателен. Перед началом работ заглушите мотор, выньте ключ из салона и убедитесь, что все электрические приборы деактивированы.

Пошаговая инструкция по замене

Операция требует последовательности и терпения. Поспешность грозит сломанным пластиком и поцарапанным крылом.

1. Демонтаж воздушного патрубка. Первым делом снимите пластиковый воздуховод, идущий от радиаторной решетки к корпусу воздушного фильтра. Он фиксируется хомутами или защелками и мешает добраться до ниши аккумулятора.
2. Снятие крышки и кронштейнов. Отстегните пластиковую декоративную крышку двигателя, если она присутствует на вашей комплектации. Далее открутите кронштейны крепления некоторых элементов, затрудняющих подход к правой стороне моторного щита.
3. Разбор водоотводящего короба. Это ключевой этап. Пластиковая панель под лобовым стеклом крепится несколькими пистонами и зажимами. Аккуратно извлеките клипсы, стараясь не обломать их хрупкие ножки. Снимите уплотнительную резинку и отведите короб в сторону, освобождая доступ к верхней части аккумуляторного отсека.
4. Отключение минусовой клеммы. Строго соблюдайте порядок. Первой всегда отсоединяется отрицательная клемма. Ослабьте гайку на 10 мм и снимите наконечник с вывода. Отведите кабель в безопасную зону, исключив контакт с металлом.
5. Отключение плюсовой клеммы. Только после снятия минуса отсоедините положительный провод. Он обычно закрыт красной пластмассовой защитой. Ослабьте затяжку и извлеките наконечник.
6. Демонтаж нижней крепежной планки. Взгляните на лицевой торец батареи снизу. Там находится прижимная пластина, удерживающая аккумулятор за бортик. Открутите болт, фиксирующий планку, и извлеките крепежный элемент.

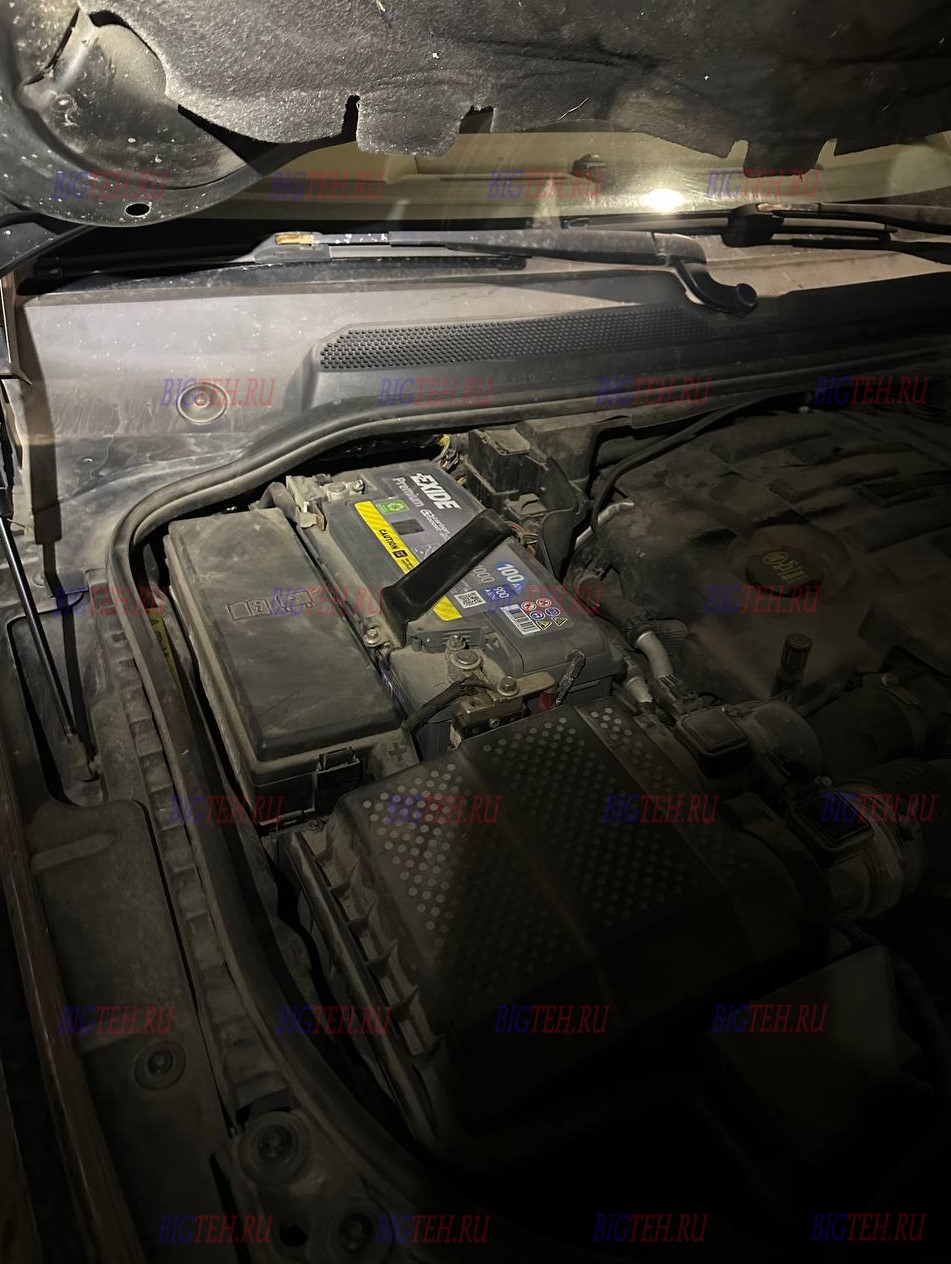

7. Извлечение старой батареи. Аккумулятор сидит в глубоком колодце. Поднимите его строго вертикально, используя ручки корпуса. Из-за большого веса и неудобного расположения этот шаг лучше выполнять вдвоем.

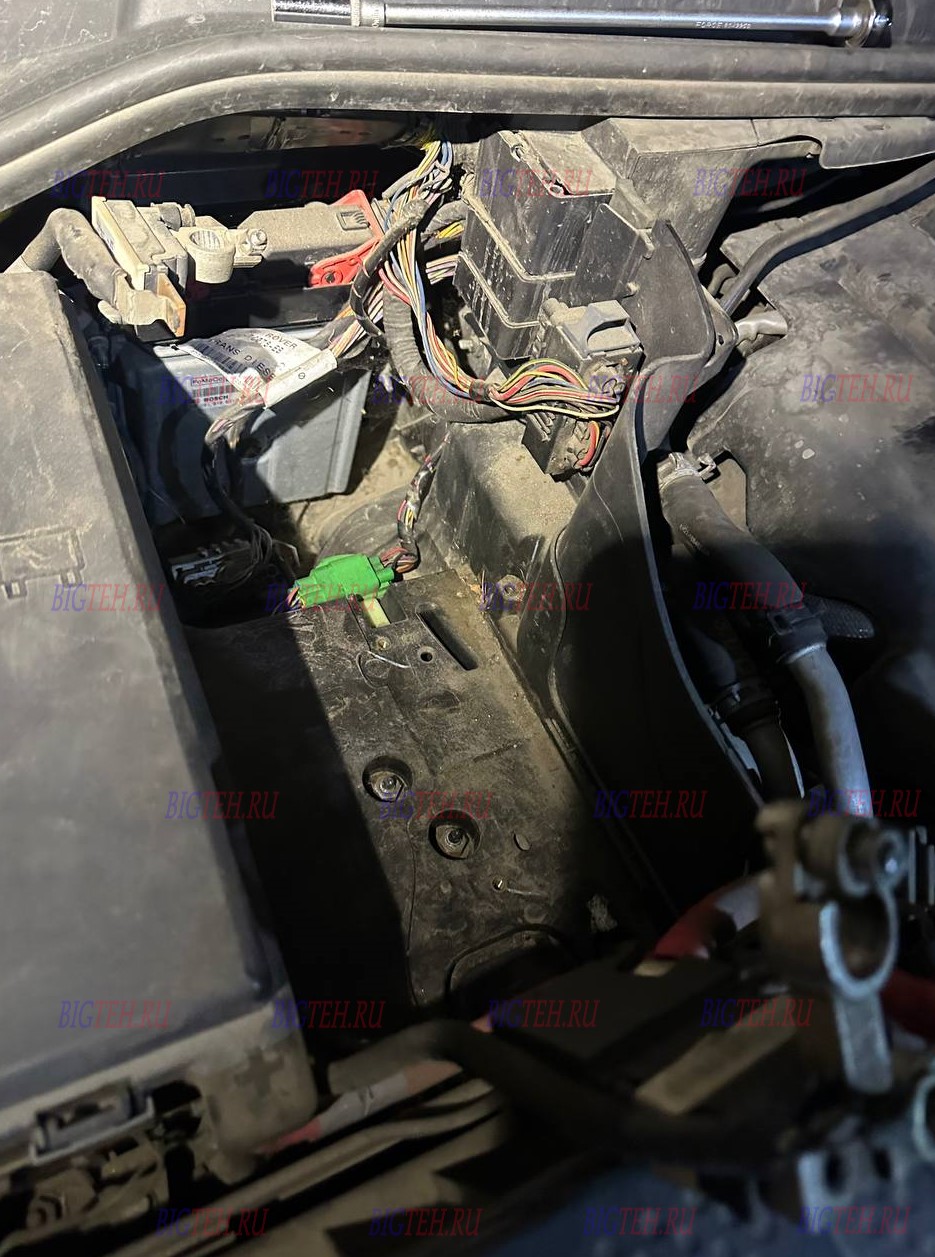

8. Ревизия посадочного места. Очистите колодец от мусора, песка и следов окислов. Проверьте состояние дренажных отверстий, чтобы в нише не скапливалась вода.
9. Установка нового аккумулятора. Опустите свежую батарею AGM в колодец. Убедитесь, что она села на направляющие ровно. Обратная полярность означает, что минусовая клемма находится слева, если смотреть на автомобиль снаружи. Проверьте, чтобы нижний выступ корпуса вошел в зацеп с посадочной площадкой.
10. Фиксация планкой. Вставьте нижнюю прижимную пластину на место и затяните крепежный болт. Усилие затяжки должно надежно обездвижить батарею, но не деформировать ее стенки.
11. Подключение клемм. Последовательность строго обратная. Первой надевается и затягивается плюсовая клемма. Второй подключается минусовая. В момент контакта возможна короткая искра, это допустимо.
12. Защита от коррозии. Обработайте клеммные соединения смазкой для электрических контактов. Это предотвратит образование оксидной пленки и продлит срок службы.
13. Сборка в обратном порядке. Верните на место водоотводящий короб, защелкните все клипсы, установите обратно воздушный патрубок и декоративную крышку двигателя. Проверьте, что ни один элемент не остался незакрепленным.

Восстановление электронных систем после отключения питания

Discovery IV насыщен сложной электроникой, и полное обесточивание не проходит бесследно. Потребуется повторная калибровка стеклоподъемников: полностью опустите каждое стекло, удерживайте кнопку пару секунд после остановки, затем поднимите до упора и вновь зафиксируйте клавишу. Часы на приборной панели и мультимедийной системе обнулятся и потребуют ручной настройки. Радиостанции исчезнут из памяти. Бортовая система управления пневмоподвеской может выдать ошибку, которая, как правило, самодиагностируется и гаснет после короткой поездки. Запустите двигатель и убедитесь в уверенной работе стартера и отсутствии предупреждающих индикаторов на панели приборов.
