Замена аккумулятора на Subaru Forester III бензин 2.5 (173/230 л.с.) 2007-2011
Оппозитная энергия: замена аккумулятора на Subaru Forester III 2.5 с соблюдением японского стандарта
Subaru Forester третьего поколения (заводской индекс SH), представленный в 2007 году на Детройтском автосалоне, стал для японской марки автомобилем-рубиконом, обозначившим переход от нишевой утилитарности к мейнстримной городской универсальности. Созданный под руководством главного дизайнера Мамору Исии (Mamoru Ishii), Forester III раздался в габаритах, обрел более высокую поясную линию и, что самое важное для философии Subaru, сохранил бесшкворневую подвеску и легендарный оппозитный двигатель. Именно горизонтально-оппозитная компоновка мотора, унаследованная от старших братьев Legacy и Impreza, является сердцем и душой «Лесника». Двигатель EJ253 объемом 2.5 литра — это атмосферный оппозитник, выдающий 173 лошадиные силы в стандартной версии, и его турбированный собрат EJ255, раздутый до 230 лошадиных сил на версии XT. Оба мотора отличаются низким центром тяжести, уникальным рокотом выхлопа и весьма специфическим расположением навесного оборудования. В отличие от классических рядных «четверок», у Subaru все, что требует обслуживания, разнесено по бокам моторного отсека и часто скрыто под пластиковыми накладками и воздуховодами. Аккумуляторная батарея установлена с левой стороны, если стоять лицом к капоту, ближе к крылу и брызговику. Компоновка плотная, но инженеры Subaru предусмотрели для АКБ специальную нишу с продуманной системой фиксации, типичной для японского автопрома.
В Subaru Forester III аккумулятор крепится не скрытой нижней планкой, а классической верхней прижимной планкой. Это стальная поперечина, которая ложится на верхнюю плоскость корпуса батареи и двумя длинными шпильками притягивает ее к посадочной площадке. На первый взгляд, это проще, чем «слепой» поиск нижнего болта, но именно здесь кроется характерный подводный камень: шпильки на Forester часто закисают в своих посадочных местах, а гайки, будучи перетянутыми, срывают резьбу во втулках поддона. Кроме того, сама планка спроектирована таким образом, что при неверной ориентации (перевернутая или смещенная) она давит на вентиляционные пробки или край корпуса, что для Ca/Ca батареи с ее герметичной, но хрупкой конструкцией может стать фатальным.
Японский стандарт D23L: размер, который нельзя игнорировать
Forester III использует аккумулятор азиатского типоразмера, имеющий обозначение D23L по классификации JIS (Japanese Industrial Standard). В переводе на европейские метрические величины это корпус с габаритами 232 мм в длину, 173 мм в ширину и 225 мм в высоту. Обратите внимание на высоту: 225 мм — это выше, чем стандартный европейский аккумулятор высотой 190 мм. Многие продавцы в магазинах автозапчастей, видя Subaru, по привычке предлагают владельцу распространенный «европеец» 242х175х190 или «глобальный» 278х175х190, аргументируя это тем, что «встанет как родной». Это опасное заблуждение. Да, по длине и ширине 232-миллиметровый корпус может поместиться в нишу, но высота 190 мм приведет к тому, что верхняя прижимная планка просто не достанет до крышки аккумулятора. Она будет висеть в воздухе, а батарея — болтаться в поддоне, разбивая собственный корпус и клеммы о края площадки. На некоторых форумах советуют подкладывать под короткий аккумулятор доски или резиновые коврики, чтобы «нарастить» высоту. Запомните: в автомобиле, который проектировался для раллийных допов, самодельные проставки под батареей — это прямой путь к короткому замыканию и пожару при резком маневре. Полярность — строго обратная. Клемма «плюс» находится справа, если смотреть на аккумулятор, установленный вдоль крыла (то есть ближе к двигателю), а «минус» — слева, ближе к фаре. В терминах европейского стандарта это соответствует «обратной» полярности, но по японской классификации D23L это уже зашито в маркировку: литера «L» как раз и обозначает расположение плюса справа.
Химия оппозитника: почему Ca/Ca и сколько ампер
Субароваский оппозитный двигатель 2.5 литра, будь то атмосферный EJ253 или турбированный EJ255, предъявляет особые требования к пусковому току. Дело в том, что из-за горизонтального расположения цилиндров масло в картере распределяется иначе, чем в рядном моторе. В холодную погоду масляный насос должен преодолеть большее сопротивление, чтобы создать давление в длинных горизонтальных масляных магистралях. Стартеру приходится туго: он прокручивает не только коленвал с поршнями, но и вязкое масло, растекшееся по обширному поддону. Именно поэтому для EJ253 минимальный ток холодной прокрутки (CCA) должен составлять 550-600 А, а для турбированного EJ255 — не менее 650-700 А. Экономия на пусковом токе выливается в вялое вращение стартера, которое не только затягивает пуск, но и убивает вкладыши самого стартера.
Технология Ca/Ca, указанная в мануале Subaru как предпочтительная, выбрана не случайно. Кальциево-кальциевые аккумуляторы меньше выкипают, а на Forester, где АКБ стоит близко к двигателю и может нагреваться от радиатора, это критично. Кроме того, у Ca/Ca низкий саморазряд. Subaru Forester третьего поколения известен своим «аппетитом» в спящем режиме: фирменная сигнализация, иммобилайзер, блок управления полным приводом — все это потребляет микротоки даже на стоянке. Ca/Ca аккумулятор способен дольше сохранять заряд, чем традиционный сурьмянистый. Однако помните: если вы случайно разрядили его «в ноль» (забыли выключить фары, хотя на Forester стоит зуммер), заряжать его нужно только автоматическим зарядным устройством с напряжением конца заряда 16.0-16.5 Вольт. Зарядка от старого советского «выпрямителя» просто не пробьет сульфатированные пластины, и батарея потеряет емкость безвозвратно.
Подготовка и инструмент: японская аккуратность
Для замены вам понадобятся: головка на 10 с трещоткой и удлинителем, рожковый ключ на 12 (для клемм, в зависимости от года), плоская отвертка для поддевания пластиковых клипс, а также обязательно вороток с карданчиком — потому что гайки на шпильках верхней планки могут быть утоплены в нише корпуса воздушного фильтра. Перед началом работ прогрейте двигатель до рабочей температуры, если на улице холодно, а затем заглушите и дайте постоять 15 минут. Это разогреет пластик корпуса воздушного фильтра и декоративных крышек, делая их менее ломкими.

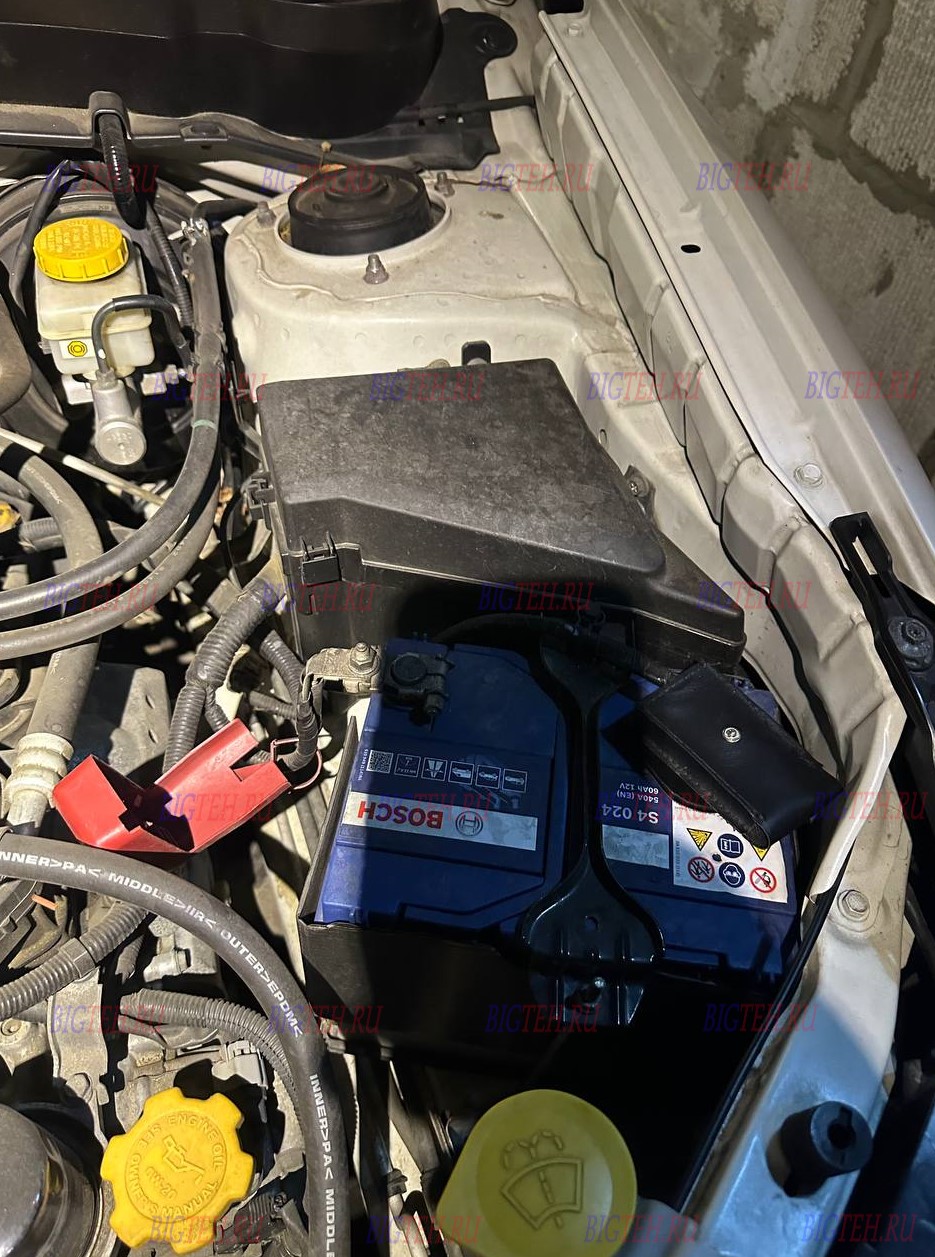

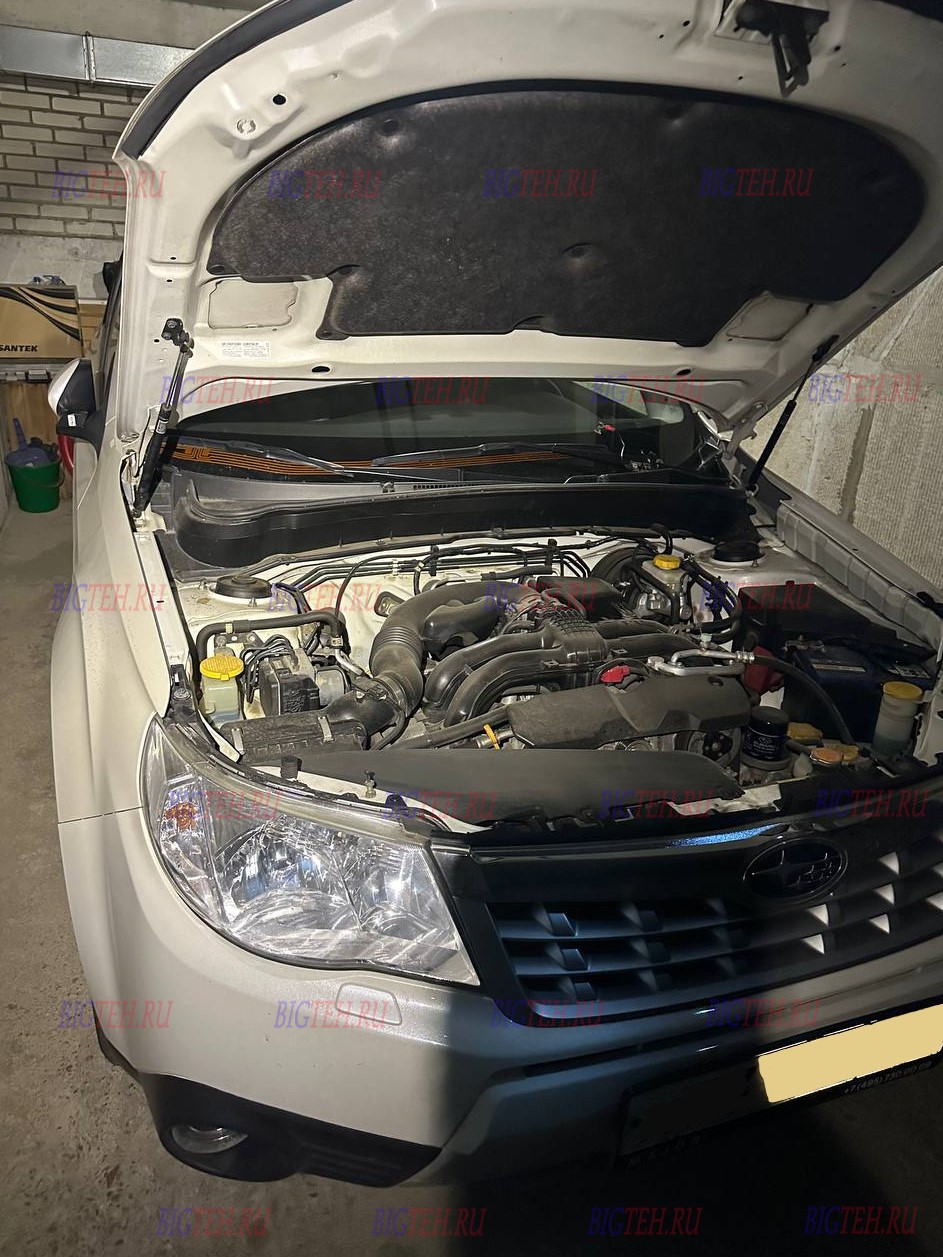

На Subaru Forester III доступ к аккумулятору часто частично перекрыт массивным воздухозаборником, идущим от передней решетки к корпусу воздушного фильтра. Это пластиковая «кишка», зафиксированная парой клипс-пистонов к рамке радиатора. Если вы видите, что она мешает свободно вынуть батарею вверх, не мучайтесь — снимите ее. Подденьте центр клипсы плоской отверткой, вытащите штифт, и клипса легко выйдет. Отведите воздуховод в сторону, не отсоединяя его полностью. Теперь перед вами классическая картина: аккумулятор D23L, накрытый сверху стальной поперечиной, с двумя гайками на шпильках по бокам.
Демонтаж: откручиваем то, что приржавело
Первое правило безопасности: на Subaru с турбомотором (если у вас версия XT) будьте особенно осторожны с плюсовой клеммой. Рядом проходят трубки интеркулера или системы охлаждения турбины, и случайное касание ключом кузова при откручивании плюса может привести к искре и короткому замыканию. Поэтому сначала снимаем минус. Ослабьте гайку на 12, снимите наконечник и отведите провод в сторону, зафиксировав его, чтобы не пружинил обратно. Затем снимите красную защитную крышку с плюса и открутите его.
Теперь ваша цель — две гайки на шпильках прижимной планки. Обычно они на 10 или 12. Накиньте головку и начинайте вращать против часовой стрелки. Если гайка идет туго и с характерным скрипом, не спешите и не рвите ключ. Капните WD-40 на резьбу, подождите пару минут и попробуйте стронуть ее, покачивая ключом вперед-назад (вкручивая-выкручивая на долю оборота). Сорванная шпилька или провернувшаяся втулка в пластиковом поддоне — головная боль, которая потребует разборки половины подкапотного пространства для замены площадки. Когда гайки выкручены, снимите планку. Запомните, как она стояла: обычно более широкая сторона обращена к двигателю, а изгиб повторяет форму корпуса. Не перепутайте при сборке.
Извлекайте старый аккумулятор вертикально вверх. Он довольно высокий и тяжелый — беритесь за ручку двумя руками. Если ручка отсутствует (оторвалась от старости), используйте специальный съемник или прочный ремень, обернув вокруг корпуса. Поставьте старую батарею на ровную поверхность: она послужит образцом для покупки новой, если вы еще не приобрели замену.
Гигиена посадочного места: профилактика «лесника»
Площадка под АКБ на Forester III имеет металлический поддон, часто покрытый слоем краски. За годы эксплуатации из старого аккумулятора могли выделяться пары кислоты, которые разъедают краску и вызывают коррозию лонжерона. Осмотрите нишу. Если есть рыжие пятна, зачистите их металлической щеткой, обработайте преобразователем ржавчины и подкрасьте. Проверьте состояние резиновых демпферов (проставок) на дне поддона — они предотвращают вибрацию. Если резина потрескалась или потеряла упругость, замените ее вырезанными кусочками транспортерной ленты или купите ремкомплект в автомагазине.
Осмотрите шпильки прижимной планки. Если резьба на них повреждена или забита грязью, прогоните ее плашкой или хотя бы пройдитесь щеткой по металлу. Это облегчит затяжку и предотвратит закусывание гаек в будущем. Проверьте сами гайки — лучше, если они будут самоконтрящимися, с пластиковым кольцом внутри, предотвращающим самооткручивание от вибрации оппозитного мотора.
Установка: высота имеет значение

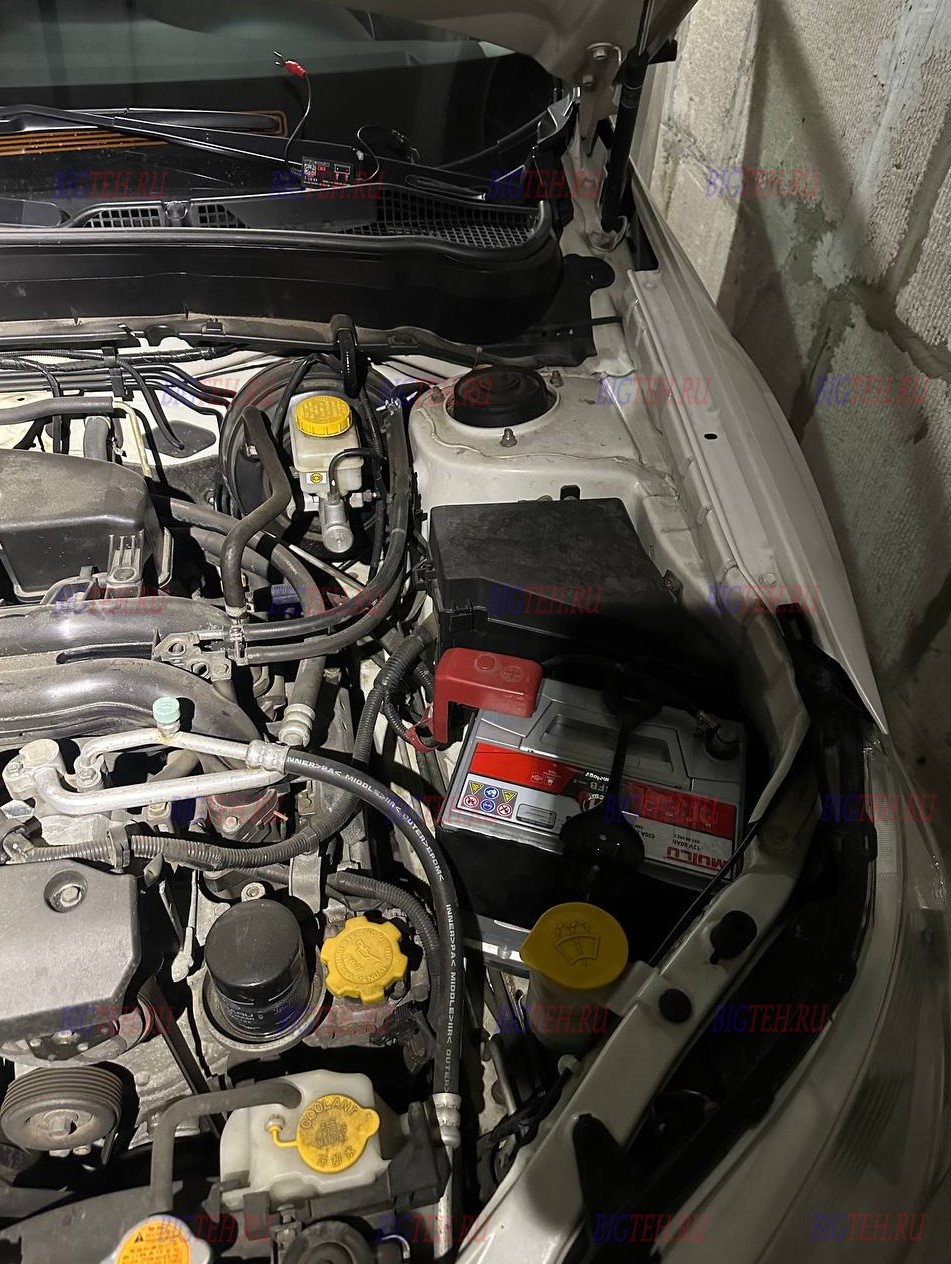

Опустите новый аккумулятор D23L в нишу. Убедитесь, что он встал ровно, без перекоса. Нижний поддон имеет небольшие направляющие бортики — совместите с ними корпус. Теперь установите верхнюю прижимную планку. Наденьте ее на шпильки. Важно: планка должна лечь на плоскую поверхность корпуса, а не на пробки и не на ребра жесткости. Если вы слышите хруст пластика при затягивании — вы давите не туда. Немедленно ослабьте гайки и поправьте планку.
Затягивайте гайки поочередно, по пол-оборота каждую, чтобы нагрузка распределялась равномерно. Момент затяжки не должен превышать 5-7 Нм. Как это определить без динамометрического ключа? Как только планка перестала шататься, и вы почувствовали резкое нарастание сопротивления — остановитесь. Достаточно буквально четверти оборота после исчезновения люфта. Цель — зафиксировать аккумулятор, а не превратить его в часть несущей конструкции кузова. Перетянутая планка деформирует корпус, что для Ca/Ca батареи критично: внутри могут возникнуть микротрещины в соединениях пластин, что приведет к потере емкости и внутренним коротким замыканиям.
Подключите клеммы. Сначала плюс, затем минус. Убедитесь, что наконечники сели на конусные выводы до упора и затянуты плотно. Распространенная проблема Subaru — окисление минусовой клеммы. Если старая клемма была с зеленым налетом, перед установкой зачистите ее изнутри наждачной бумагой, свернутой в трубочку. После затяжки обильно смажьте клеммы снаружи литолом, техническим вазелином или специальным синим спреем. Это спасет их от окисления в условиях влажного климата.
Оживление «Лесника»: адаптация после обесточивания
Subaru Forester III не требует сложной компьютерной прописки батареи, но электроника здесь чувствительна к сбросу питания. Сядьте в машину, вставьте ключ, поверните в положение ON (зажигание). На приборной панели загорятся все индикаторы. Не заводите двигатель. Вы должны услышать, как отрабатывает бензонасос — характерное жужжание сзади в течение 2-3 секунд. Как только оно прекратится, выключите зажигание. Снова включите и запустите двигатель. Обороты могут быть нестабильными первые полминуты, так как блок управления двигателем (ECU) сбросил адаптации холостого хода. Не газуйте, дайте мотору поработать.
Проверьте систему стабилизации VDC (Vehicle Dynamics Control). Обычно после обесточивания на панели горит лампа VDC, и она должна погаснуть после начала движения. Для принудительной калибровки датчиков выполните простую процедуру: на заведенной машине, стоя на месте, поверните руль до упора влево и удерживайте 2 секунды, затем до упора вправо и удерживайте 2 секунды. Верните руль в среднее положение. Лампа должна погаснуть.
Проверьте работу стеклоподъемников. На Forester III они часто теряют автоматический режим. Опустите стекло до упора и удерживайте кнопку в положении «вниз» еще 3 секунды после полного открытия, затем поднимите и удерживайте «вверх» 3 секунды после закрытия. Повторите для каждого стекла. Если есть люк — его также нужно откалибровать, полностью открыв и закрыв с удержанием кнопки в крайних положениях. Настройте часы на приборной панели — кнопки регулировки находятся на спидометре.
Особенности эксплуатации в стиле Subaru
Forester III с его горизонтально-оппозитным двигателем создает уникальную вибрационную картину. В отличие от рядных моторов, которые трясутся в основном в вертикальной плоскости, оппозитник гасит колебания поршней встречным движением, но передает на кузов иные гармоники. Убедитесь, что после установки аккумулятора он не касается стенок моторного отсека или патрубков. Любой посторонний контакт при работе двигателя будет вызывать неприятный гул и истирание корпуса.
Следите за состоянием генератора. На моторах EJ253 и EJ255 генератор расположен сверху, что удобно для обслуживания, но он работает под постоянной тепловой нагрузкой от выпускного коллектора. Если заметили, что фары тускнеют на холостых оборотах, а при нажатии на газ становятся ярче — проверьте регулятор напряжения. Напряжение зарядки должно быть 14.2-14.5 В. Всё, что ниже 13.8 В, — это недозаряд, который для Ca/Ca батареи губителен.
Замена аккумулятора на Subaru Forester III — это квинтэссенция японского подхода к обслуживанию: уважение к спецификации, точность в мелочах и отказ от компромиссов. Верхняя прижимная планка, кажущаяся архаичной на фоне современных скрытых креплений, на деле оказывается идеально рассчитанным элементом, который работает только с «родным» типоразмером D23L высотой 225 мм. Обратная полярность, Ca/Ca технология, требование высокого пускового тока для оппозитного двигателя — всё это не капризы инженеров, а продуманные условия долгой и беспроблемной жизни автомобиля. Когда атмосферник EJ253 или турбированный EJ255 просыпается с характерным утробным рокотом, а стрелка тахометра застывает на ровных 700 оборотах, вы знаете: энергия оппозитного сердца в надежных руках.
