Замена аккумулятора на Volkswagen Transporter T5 Рестайлинг (2009-2015)

Операция «Сердце» под левой фарой: гид по идеальной замене аккумулятора на Volkswagen Transporter T5 Рестайлинг (2009–2015)

Volkswagen Transporter пятого поколения (Т5) — это не просто автомобиль, а настоящая легенда коммерческого и кемперного мира, пережившая глубокую модернизацию в 2009 году. Рестайлинговая версия, выпускавшаяся вплоть до смены поколений в 2015 году, разительно отличалась от дореформенной «морды»: строгие угловатые линии уступили место более аристократичному дизайну с характерной хромированной решеткой радиатора и зауженной оптикой, выполненной в фирменной стилистике того времени, разработанной под чутким руководством шеф-дизайнера марки Вальтера де Сильвы. Именно его команда сумела превратить утилитарный фургон в стильный автомобиль, который одинаково органично смотрелся и на стройплощадке, и у входа в пятизвездочный отель.

С инженерной точки зрения, Т5 Рестайлинг стал настоящим технологическим прорывом для своего класса. Инженеры Volkswagen AG, работая над модернизацией платформы T5 GP (Grand Prix), сделали ставку на глобальное изменение электронной архитектуры. В отличие от предшественника, где электрика была относительно простой, здесь была внедрена сложная шина CAN-данных, а количество электронных блоков управления возросло в разы. Это был переход от «рабочей лошадки» с минимумом электроники к высокотехнологичному комплексу на колесах, где даже запуск двигателя и работа освещения были завязаны на сложные алгоритмы. Одним из ключевых вызовов для проектировщиков подкапотного пространства стала компоновка: необходимо было разместить мощные дизельные и бензиновые агрегаты, усиленную тормозную систему и элементы пассивной безопасности так, чтобы оставить доступ к основным узлам, включая сердце энергосистемы — аккумуляторную батарею.

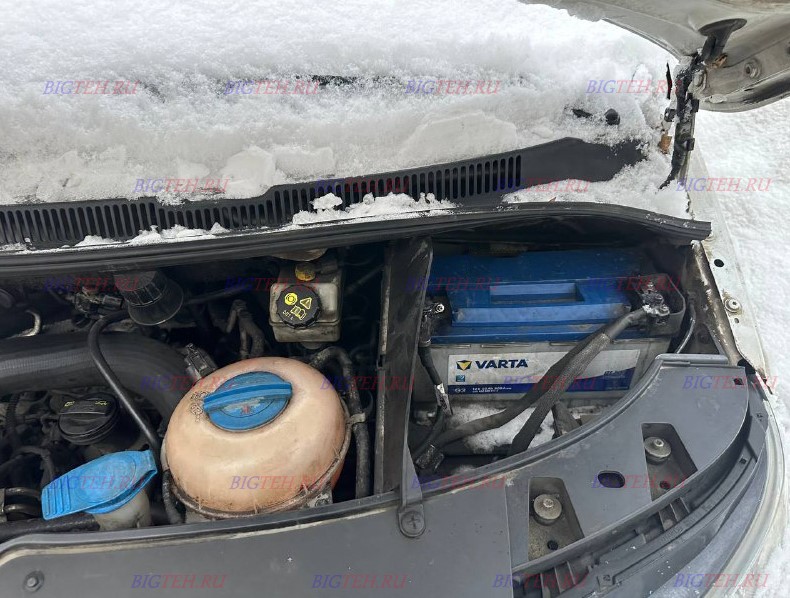

Локация батареи: поиски под левой фарой

Если вы привыкли, что аккумулятор прячется в багажнике или под сиденьем, Transporter T5 рестайлинг приятно вас удивит. Здесь инженеры остались верны классической компоновке, разместив АКБ под капотом. Однако не спешите искать его по центру или справа. Источник питания расположен с водительской стороны, а именно — за левой фарой (по ходу движения автомобиля). Это место выбрано неслучайно: оно максимально приближено к стартеру и основному блоку предохранителей, что минимизирует потери напряжения в силовых проводах. Но такое расположение имеет и свои подводные камни. Аккумулятор частично скрыт под пластиком и зажат между корпусом фары и стаканом амортизатора. Визуальный доступ к нему ограничен, а для физического извлечения придется демонтировать некоторые элементы обвеса.

Прежде чем хвататься за гаечные ключи, важно понимать тонкость, о которой часто забывают даже опытные владельцы коммерческого транспорта. В Т5 Рестайлинг схема сброса клемм идет не просто по принципу «минус первый», а связана с логикой работы блока комфорта и центрального замка. Неправильное отключение может привести к срабатыванию «защиты от дурака» в блоке управления бортовой сети. Но об этом мы поговорим чуть позже, когда перейдем к алгоритму замены.

Технические параметры: геометрия имеет значение

Volkswagen Transporter T5 в кузове с 2009 по 2015 год комплектовался с завода батареями, которые варьировались по емкости в зависимости от модификации двигателя и дополнительного оборудования (наличие Webasto, обогревов, пневмоподвески и т.д.). Однако, когда речь заходит о самостоятельной замене, критически важным становится физический размер и расположение клемм. Посадочное место под капотом спроектировано под классический европейский типоразмер: длина 353 мм, ширина 175 мм и высота 190 мм.

Это важно: не пытайтесь запихнуть туда аккумулятор большей длины, просто срезав ограничители. Площадка имеет четкие бортики, и любое превышение по длине приведет к тому, что корпус АКБ упрется в расширительный бачок или корпус воздушного фильтра. Высота в 190 мм является предельной — если поставить аккумулятор выше, вы не сможете застегнуть прижимную планку, а риск короткого замыкания плюсовой клеммы о капот возрастает катастрофически.

Теперь о полярности. Многие водители, путая Тигуан с Транспортером, совершают фатальную ошибку. Для Transporter T5 Рестайлинг нужна аккумуляторная батарея обратной полярности. Как это проверить визуально? Поверните АКБ лицевой стороной (с наклейками) к себе. Если плюсовая клемма находится в левой руке, а минусовая в правой — это прямая полярность (российский стандарт). Если же плюс справа, а минус слева — перед вами «европейка», то есть обратная полярность, которая и нужна нашему «немцу». В маркировке это часто обозначается как конфигурация клемм 0 (ноль). На корпусе должно быть указано «CA/CA», что означает конические клеммы европейского стандарта под конус.

Если вы ошибетесь с полярностью, длины штатных проводов не хватит, чтобы дотянуть их до «правильных» выводов. Попытка натянуть силовой провод, идущий от стартера и генератора, приводит к его перетиранию о кромку металла в районе фары и, как следствие, к короткому замыканию с эффектным фейерверком и выходом из строя предохранителей на 200–300 Ампер.

Прижимная планка: дьявол в деталях

Крепление АКБ в Т5 Рестайлинг заслуживает отдельного упоминания. Это классическая нижняя прижимная планка. В нижней части площадки, у переднего бортика (ближе к фаре), имеется металлический выступ-зацеп. Нижняя планка имеет форму ступеньки с отверстием под болт. Она цепляется одной стороной за этот выступ, а сверху притягивается болтом с головкой на 13 мм.

На словах просто, но на деле эта планка — источник проклятий для автоэлектриков. Во-первых, она часто закисает. Если машина эксплуатировалась в условиях реагентов, влага с дороги попадает в моторный отсек именно в районе левой фары. Болт корродирует намертво. Если начать его крутить с излишним усилием, есть шанс провернуть «закладную» гайку в пластиковом поддоне основания. В этом случае придется колхозить крепление через шпильку или менять всю площадку, что уже тянет на кузовной ремонт со снятием бампера.

Во-вторых, при установке нового аккумулятора многие теряют эту самую нижнюю планку. Она падает в подкрылок, улетает в защиту двигателя или застревает в районе шлангов интеркулера. Поэтому перед началом работ настоятельно рекомендуем обложить потенциальные «пропасти» под двигателем ветошью. Если планка потерялась, не вздумайте ездить без нее. Незакрепленный аккумулятор на кочках прыгает, разбивает корпус и может замкнуть клеммы о внутренние металлические детали кузова. Замена планки — вопрос поиска оригинального номера VAG (7H0 803 219) или аналога, но лучше не терять ее вовсе.

Диагностика: не всегда виновата батарея

Прежде чем грешить на свинцово-кислотного друга, проведите экспресс-анализ для Transporter T5 Рестайлинг. Характерные симптомы «умирающего» аккумулятора здесь маскируются под другие проблемы. Например, знаменитая «дребезжащая» панель приборов при повороте ключа. В Т5 это часто означает, что напряжение просело ниже 9,5 Вольт, и CAN-шина сходит с ума, хаотично включая реле. Но иногда это симптом плохой «массы» на кузове или окислившегося силового предохранителя в блоке над АКБ.

Проведите простой тест:

1. Замерьте напряжение на клеммах незаведенной машины. Норма: 12.5–12.7 В.
2. Включите дальний свет, обогрев заднего стекла и печку на 3-й скорости на 15 секунд. Напряжение не должно упасть ниже 11.8 В.
3. Проследите за моментом пуска. Если в салоне гаснет подсветка магнитолы, а часы сбрасываются, это явный «приговор» батарее.

Но есть нюанс Т5: дизельные версии (CAAC, CCHA) оснащены мощным стартером, который потребляет колоссальные токи при холодной прокрутке. Исправный, но старый аккумулятор может выдать 12.4 В на мультиметре и обмануть вас. Однако под нагрузкой 600-700 Ампер его внутреннее сопротивление взлетает, и стартер просто «тихо щелкает», хотя втягивающее реле исправно.

Подготовка к замене: Memento mori для электрики

Самая большая ошибка владельца Т5 — взять и как на старых «Жигулях» сдернуть клеммы с АКБ при включенном зажигании или невыключенной магнитоле. Блок управления бортовой сети (BCM) у Т5 Рестайлинг, расположенный под рулем, очень не любит резких скачков напряжения и нештатных алгоритмов снятия питания. Поэтому алгоритм перед отключением батареи должен быть строго регламентирован:

1. Заглушите двигатель.
2. Выньте ключ из замка зажигания и положите его в карман. Это принципиально. Если ключ останется в замке, при снятии клеммы могут самопроизвольно закрыться двери (ловушка для невнимательных).
3. Выключите все потребители: свет, печку, дворники.
4. Опустите стекло водительской двери (на случай блокировки замков).
5. Снимите клемму с аварийной сирены (если она автономная, чтобы не орала на всю улицу при пропадании питания).
6. Подождите 10–15 минут. За это время все блоки управления «уснут», сохранив данные в энергонезависимую память. Спешка здесь наказывается визитом к диагносту для адаптации дроссельной заслонки или рулевого вала (G85).

Инструментарий и подготовка рабочего пространства

Для успешной замены вам потребуется не просто ключ «на 10», а расширенный арсенал:

• Трещотка с головкой на 13 мм (для прижимной планки) и удлинителем.
• Головка или ключ на 10 мм для снятия клемм. Рекомендуем использовать накидной ключ для клеммы, чтобы не слизывать грани, так как гайки часто мягкие.
• Металлическая щетка и очиститель контактов.
• Диэлектрическая смазка для клемм.
• Фонарик (налобный будет идеален, так как руки должны быть свободны).

Работа предстоит в тесноте. Аккумулятор в Т5 Рестайлинг утоплен за блок-фару. Доступ к нему закрывает пластиковый кожух и патрубок воздуховода (в некоторых комплектациях). Первым делом нужно снять пластиковую крышку-заглушку, закрывающую радиатор от левой фары к решетке. Она крепится на клипсах. Тянем вверх аккуратно, так как на морозе пластик дубеет, и клипсы легко ломаются, превращаясь в «одноразовые».

Пошаговая замена: ювелирная работа

Шаг 1. Сброс клемм (Закон еретика)
Хотя классика жанра гласит «снимай минус первым», на VW Transporter с его обратной полярностью и плотной компоновкой я рекомендую сначала отсоединить плюсовую клемму. Почему? Плюсовой провод натянут и находится в опасной близости от кузова. Если вы начнете с минуса и, снимая его, ключом случайно замкнете плюс на корпус (что очень вероятно из-за тесноты), будет КЗ. Поэтому сначала аккуратно, придерживая рукой провод, откручиваем гайку плюсовой клеммы и отводим провод в сторону, максимально изолировав его (можно надеть пустую пластиковую бутылку на конец). Затем снимаем минус.

Шаг 2. Демонтаж прижимной планки
Берем головку на 13 мм и длинный удлинитель. Болт находится внизу, у основания батареи, ближе к фаре. Откручиваем его, следя за тем, чтобы нижняя планка не улетела в пропасть моторного отсека. Как только болт выкручен, планку можно поддеть пальцем и снять. Запомните ее положение: длинным зацепом вниз, коротким — прижимает корпус батареи.

Шаг 3. Извлечение старой АКБ
Это физически сложный момент. Ухватиться за ручку неудобно, так как мешает площадка под аккумулятор и стакан стойки. Тяните строго вверх. Как только корпус выйдет из посадочного места, подайте аккумулятор назад (к салону), чтобы обойти кронштейн фары, и только потом вынимайте из моторного отсека. Помните о весе: батарея емкостью 75–80 Ач весит около 20 кг. В тесном проеме легко потянуть спину или удариться углом корпуса о крыло. Постелите старый коврик на крыло, чтобы не поцарапать ЛКП.

Шаг 4. Ревизия и зачистка
Перед установкой нового аккумулятора необходимо зачистить «массу» и силовые провода. На минусовом проводе, который крепится к кузову и к двигателю, часто есть скрытая коррозия под оплеткой. Не поленитесь, открутите массу от кузова (она рядом с АКБ), зачистите место контакта до блеска наждачной бумагой и обработайте медной смазкой. Очистите внутреннюю поверхность клемм специальным инструментом или круглым надфилем. «Прикипевшие» клеммы не обеспечивают нужной силы тока при пуске, из-за чего страдают стартер и втягивающее реле.

Выбор замены: какой АКБ поставить?

У вас есть три пути: оригинал VAG (который является ребрендингом Varta или Moll), премиум-бренды (Varta Silver Dynamic, Bosch S5) или бюджетные аналоги. Учитывая, что Т5 — машина тяжелая и часто работает в режиме коротких городских пробегов с частыми пусками, экономить на аккумуляторе неразумно.

Обратите внимание на технологию EFB (Enhanced Flooded Battery) или AGM, если ваш Т5 напичкан энергопотребителями и оснащен системой рекуперации энергии при торможении (BlueMotion Technology). Однако есть важный нюанс: замена обычной кислотной батареи на AGM просто так, без кодирования, может привести к хроническому недозаряду. Блок управления зарядом в Т5 настроен на определенные алгоритмы напряжения для стандартных батарей. AGM требует чуть иного напряжения и профиля зарядки. Если у вас простой автомобиль без Старт-Стоп, ставьте качественный свинцово-кислотный АКБ увеличенной емкости, который влезет по габаритам.

Рекомендованные параметры для выбора:

• Емкость: 75–80 Ач (можно 85 Ач, если влезает по длине).
• Пусковой ток (EN): не менее 720 А для дизеля. Не соблазняйтесь цифрами на дешевых АКБ — они часто завышены. Varta или Bosch с честными 740 Ампер спасут вас в мороз -30°C.

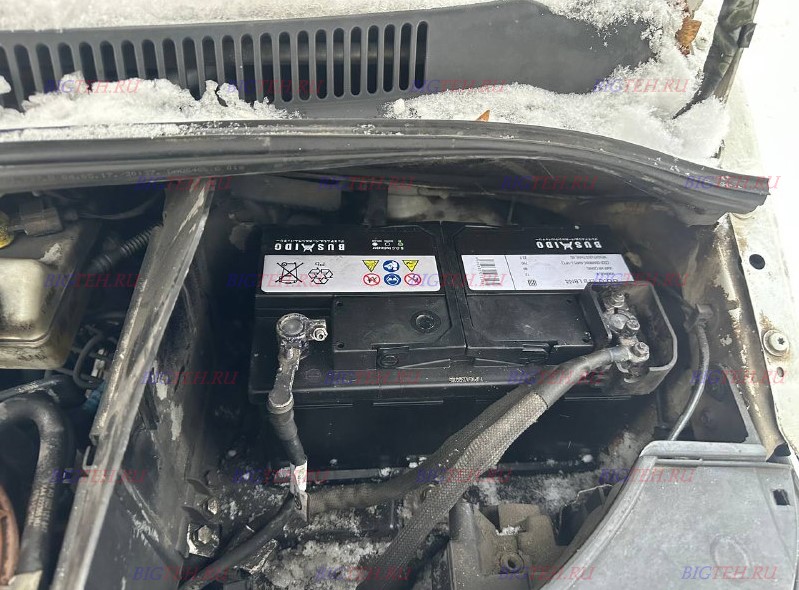

Установка нового аккумулятора: фиксация и подключение

Ставим новый АКБ строго в обратной последовательности.

1. Опускаем его в посадочное гнездо. Следите за ориентацией клемм: плюс должен быть ближе к крылу со стороны водителя (для леворульной версии). Не перепутайте — провода не дотянутся, вы поймете ошибку сразу.
2. Сразу надеваем нижнюю прижимную планку. Ее нижний выступ цепляем за паз в площадке, а верхнюю часть заводим за буртик корпуса батареи. Наживляем болт на 13 мм. Затяжка должна быть крепкой, но без фанатизма, чтобы не треснул пластик основания. Планка должна намертво удерживать АКБ от вертикальных и горизонтальных перемещений.
3. Подключение клемм. Накидываем плюсовую клемму. Важно: на плюсовом выводе есть специальный конусный переходник (если батарея с тонкими клеммами Азиатского типа, но мы взяли европейскую, там все подходит идеально). Затягиваем гайку туго, чтобы клемму нельзя было провернуть рукой. Смазываем диэлектрической смазкой. Затем накидываем минусовую клемму. В момент касания минуса может проскочить небольшая искра — это нормально, заряжаются емкости блоков управления.

Постпроцедурные настройки: оживляем комфорт

После подключения аккумулятора на Volkswagen Transporter T5 Рестайлинг ожидается «матричный сбой» в настройках. Не пугайтесь, это не поломка.

• Стеклоподъемники: Они забудут автоматический режим. Нужно опустить каждое стекло до упора, удерживая кнопку 5 секунд, и поднять также до упора, удерживая 5 секунд («обучить»).
• Поворот руля: Заведите двигатель и выверните руль от упора до упора влево и вправо. Лампа ESP (или скользкой дороги) на панели погаснет, как только датчик угла поворота G85 пройдет инициализацию.
• Магнитола: Потребуется код разблокировки. Найдите его в документации к автомобилю или на наклейке в бардачке. Если кода нет, придется ехать к дилеру.
• Адаптация АКБ (важно для систем с мониторингом): В современных блоках управления энергией (меню 61 в VCDS или VAG-COM) желательно изменить серийный номер батареи (просто поменять одну цифру в BEM-коде), чтобы блок понял, что батарея новая, и сбросил сохраненные кривые старения. Если этого не сделать, система может недозаряжать новую АКБ, думая, что она еще старая.

Утилизация и экология

Старый аккумулятор нельзя выбрасывать в мусорный контейнер. Это грубейшее нарушение, за которое предусмотрен штраф, не говоря уже о колоссальном вреде природе от свинца и кислоты. Почти в любом магазине автозапчастей при покупке новой батареи принимают старую и возвращают часть денег (залог). Сдайте старый АКБ, этим вы и деньги вернете, и окажете помощь экологии.

Заключение

Замена аккумулятора на Volkswagen Transporter T5 Рестайлинг — операция, которая находится на границе между простым обслуживанием и ремонтом, требующим аккуратности. Слепое следование правилам «старой школы» здесь чревато визитом к электрику. Но, вооружившись головкой на 13, знанием правильной полярности (обратная, CA/CA) и пониманием того, как устроена коварная нижняя прижимная планка, вы справитесь с этим за 20–30 минут. Помните, что правильно установленный аккумулятор типоразмера 353х175х190 мм с обратной полярностью — это гарантия того, что в самый холодный зимний вечер стартер вашего верного Т5 бодро оживит двигатель с пол-оборота, а бортовая электроника не преподнесет неприятных сюрпризов с "гирляндами" на приборной панели. Уделите внимание фиксации и чистоте клемм — и «сердце» вашего Transporter будет биться ровно долгие годы.
