Замена аккумулятора на Volkswagen Touareg II (2010-2014)

СнПод водительским троном: искусство замены аккумулятора на Volkswagen Touareg II (2010–2014) без потерь для электроники

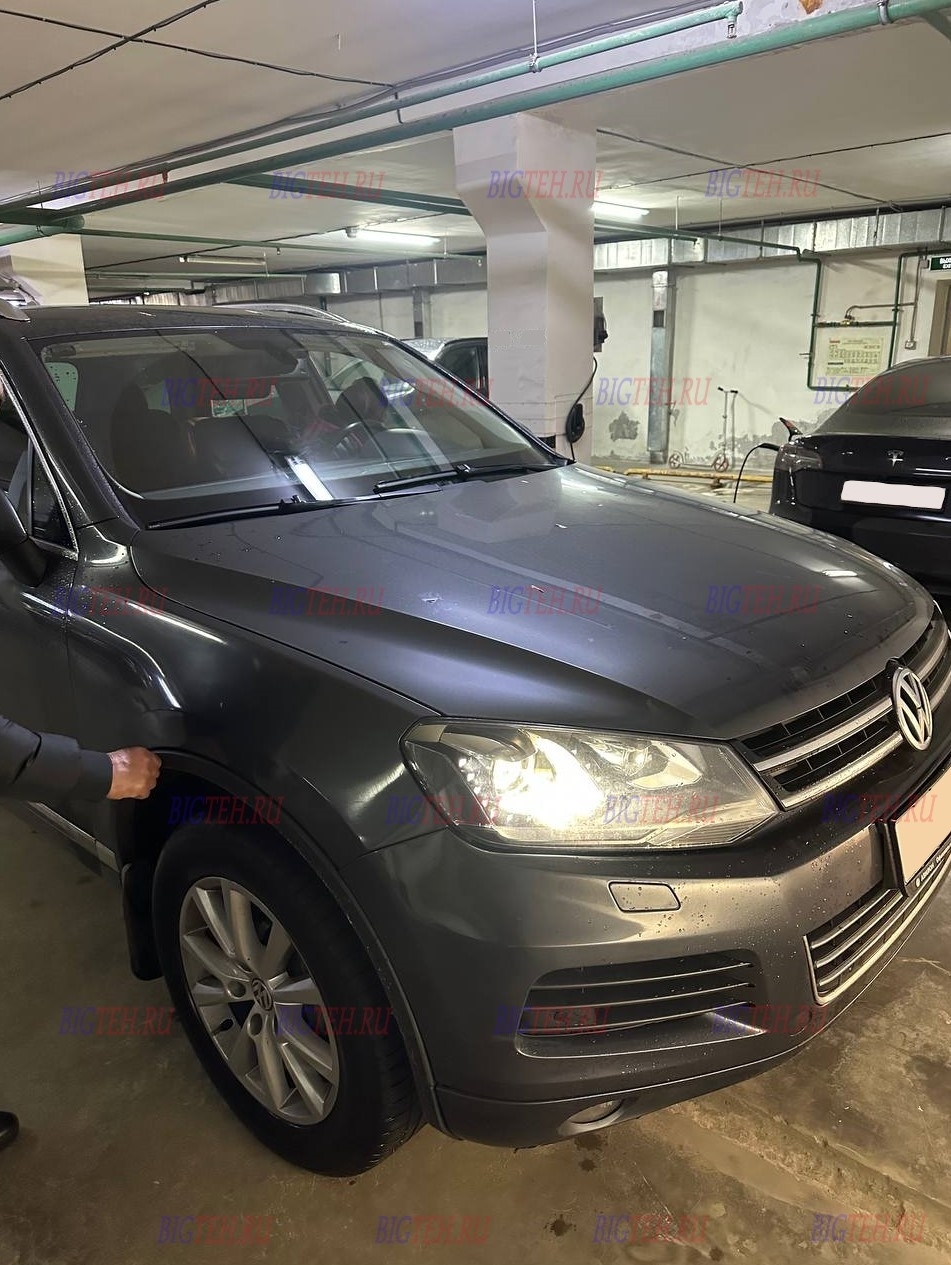

Когда в 2010 году мир увидел второе поколение Volkswagen Touareg (Typ 7P), стало ясно: немецкие инженеры совершили качественный скачок от просто премиального внедорожника к высокотехнологичному «гаджету на колесах». Разработанный под руководством Клауса Бишоффа, шеф-дизайнера марки, автомобиль сбросил визуальную тяжесть предшественника и облачился в более острые, стремительные грани кузова, сохранив при этом королевскую осанку и мощь. Однако главные метаморфозы скрывались не в линиях кузова, а в архитектуре шасси и электронной начинке. Инженерная группа, работавшая над платформой, полностью пересмотрела концепцию размещения тяжелых агрегатов, стремясь к идеальной развесовке. Именно поэтому массивная аккумуляторная батарея перекочевала из подкапотного пространства в салон, под водительское сиденье.

Это решение, подсмотренное у старших братьев по концерну (Porsche Cayenne), убивало сразу двух зайцев: сместило центр тяжести вниз и в пределы колесной базы, а также защитило чувствительный к перепадам температур AGM-аккумулятор от адского жара двигателя внутреннего сгорания. Но для рядового владельца это превратило, казалось бы, банальную операцию по замене батареи в целый квест с частичной разборкой салона. В этом материале мы разберем, как поменять АКБ на «взрослом» Туареге правильно, не превратив премиальный кроссовер в недвижимость с загоревшейся «гирляндой» ошибок на приборной панели.

Локация: почему «сложная установка»?

Забудьте про капот. На Volkswagen Touareg GP (рестайлинг первого поколения был в 2010-м, и второе поколение часто путают, но здесь речь о кузове 7P с 2010 по 2014 год) аккумулятор находится под водительским сиденьем. Это не просто лючок в полу, как в некоторых минивэнах. Производитель официально классифицирует данную операцию как «сложную установку». Дело в том, что сиденье полностью перекрывает доступ к герметичному отсеку. Вы не сможете просто сдвинуть кресло до упора вперед и подлезть сзади. Кресло необходимо демонтировать.

Почему это важно понимать заранее? Многие пытаются схитрить: откручивают только передние болты сиденья и пытаются откинуть его назад. Это тупиковый путь. Во-первых, вы рискуете порвать жгуты проводки, которые идут к блоку управления сиденьем, подогреву и подушкам безопасности. Во-вторых, угол доступа к задней прижимной планке аккумулятора таков, что вы физически не сможете вытащить батарею весом под 20 кг — она упрется в деформированный ковролин и направляющие салазок. Замена АКБ на Туареге 2 требует полного демонтажа кресла с использованием специального инструмента, а также процедуры адаптации (прописывания) нового аккумулятора в «мозгах» автомобиля.

Инструментарий: Торкс (Torx) — ваша религия

Если в вашем наборе инструментов только шестигранники и головки, к Туарегу вы не готовы. Немцы обожают звездочки Torx, и сиденье водителя — яркое тому подтверждение. Для демонтажа вам понадобятся:

1. Ключ или бита Torx T40 или T45 (в зависимости от года и комплектации) — для болтов крепления салазок сиденья к кузову.
2. Динамометрический ключ — для обратной затяжки болтов сиденья с точным моментом (обычно 40 Нм + доворот на угол, но лучше уточнить по схеме). Это критично для безопасности, так как эти болты держат вас при ударе.
3. Набор для снятия клипс обшивки, так как пластиковые накладки на салазках легко ломаются.
4. VCDS (ВАСЯ-Диагност) или профессиональный мультимарочный сканер — для прописывания новой батареи. Без этого шага менять AGM-аккумулятор бессмысленно и вредно для машины.

Технические параметры: AGM, размер и полярность

Volkswagen Touareg II напичкан электроникой под завязку: пневмоподвеска, обогревы всех зон, электромеханический стояночный тормоз и, конечно, система «Старт-Стоп» (на большинстве рестайлинговых и дизельных версий). Обычный кальциевый аккумулятор здесь умирает за сезон, так как не выдерживает постоянных циклов глубокого разряда. Заводом-изготовителем предусмотрена установка только AGM-технологии (Absorbent Glass Mat — аккумуляторы с абсорбированным электролитом). В них нет жидкой кислоты, они герметичны и не выделают газов при зарядке, что жизненно необходимо при установке в замкнутом пространстве салона под сиденьем.

Физический размер — константа. Как и на многих крупных автомобилях VAG, здесь используется европейский типоразмер: длина 353 мм, ширина 175 мм и высота 190 мм.
Полярность — обратная. Это нужно запомнить как «Отче Наш». Если посмотреть на аккумулятор со стороны клемм (лицевой стороной), плюсовая клемма должна быть справа, минусовая — слева. В маркировке ищите обозначение «0» (европейский конус). Не дайте продавцу в магазине всучить вам батарею «под Жигули» с прямой полярностью. Если вы попытаетесь подключить клеммы, длины штатных проводов (особенно толстого плюсового, идущего от силового предохранителя) не хватит. Попытка натянуть провод в натяг закончится его обрывом или, что хуже, скрытым повреждением изоляции и коротким замыканием на кузов прямо под водительским креслом.

Подготовительный этап: усыпить «монстра»

Перед тем как прикоснуться к клеммам, автомобиль нужно правильно обесточить. Просто скинуть клеммы с АКБ в современном Туареге — значит, с вероятностью 90% получить «рождественскую елку» на приборке и неработающий стояночный тормоз.
Алгоритм подготовки:

1. Переведите селектор АКПП в положение «P».
2. Откройте водительское окно (на случай блокировки дверей при снятии питания).
3. Заглушите двигатель. Выньте ключ из салона (положите его на расстояние не менее 2 метров, чтобы антенны комфортного доступа «не видели» метку).
4. ВАЖНО: Не открывайте и не закрывайте двери, не нажимайте педаль тормоза в течение 20 минут. Должна уснуть шина CAN. Можно отключить клемму на минусе, но лучше физически отсоединить разъем от блока контроля батареи (он стоит на минусовой клемме), чтобы при снятии плюса не возникло искры, которая может пугнуть блок управления бортовой сети (BCM).

Процесс демонтажа: от кресла до планки

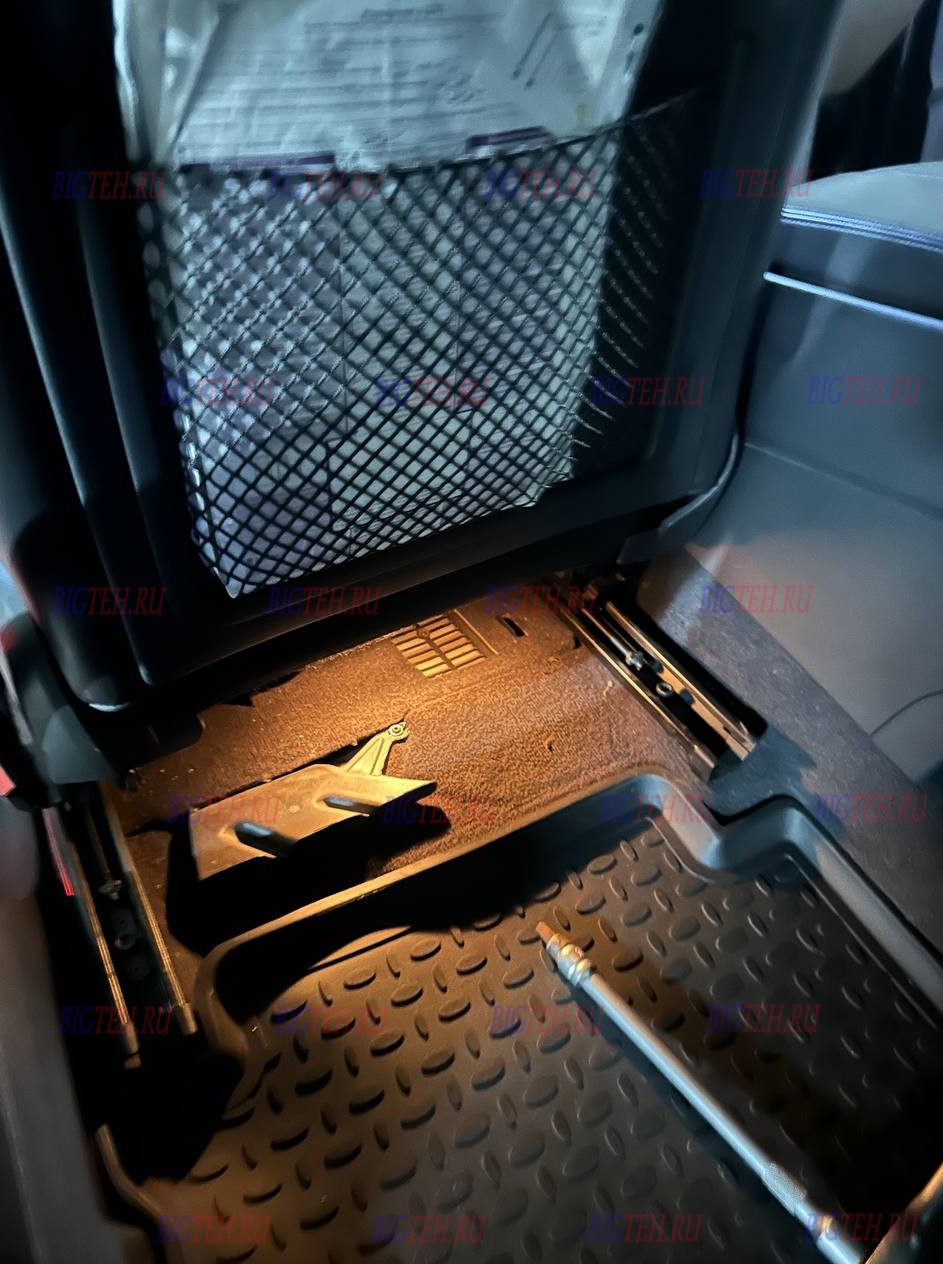

1. Демонтаж водительского сиденья (Без паники)
Сдвиньте кресло в среднее положение (по длине), чтобы получить доступ к болтам спереди и сзади салазок. Подденьте пластиковые декоративные заглушки на салазках. Под ними вы увидите заветные болты с головкой Torx (обычно T40). Выкрутите все 4 болта. Они сидят на фиксаторе резьбы, поэтому могут идти туго.
Совет: перед окончательным выкручиванием задних болтов отключите аккумулятор (к этому моменту сиденье еще стоит, но можно приподнять его переднюю часть, чтобы подлезть к отсеку).

2. Осторожно с проводкой!
Наклоните сиденье назад (или вперед, зависит от длины проводов). Под сиденьем вы увидите жгуты проводов. Там есть разъемы подушек безопасности (желтые) и основные разъемы питания. Категорически нельзя отсоединять подушки при включенной массе, иначе блок SRS запишет ошибку, которая гаснет только через VCDS. Лучше всего, открутив болты салазок, вытащить кресло и поставить его рядом с машиной, не размыкая электрические жгуты, если их длины хватает. Если длины не хватает — отсоединяем клеммы строго на отключенной батарее.

3. Доступ к аккумуляторному отсеку

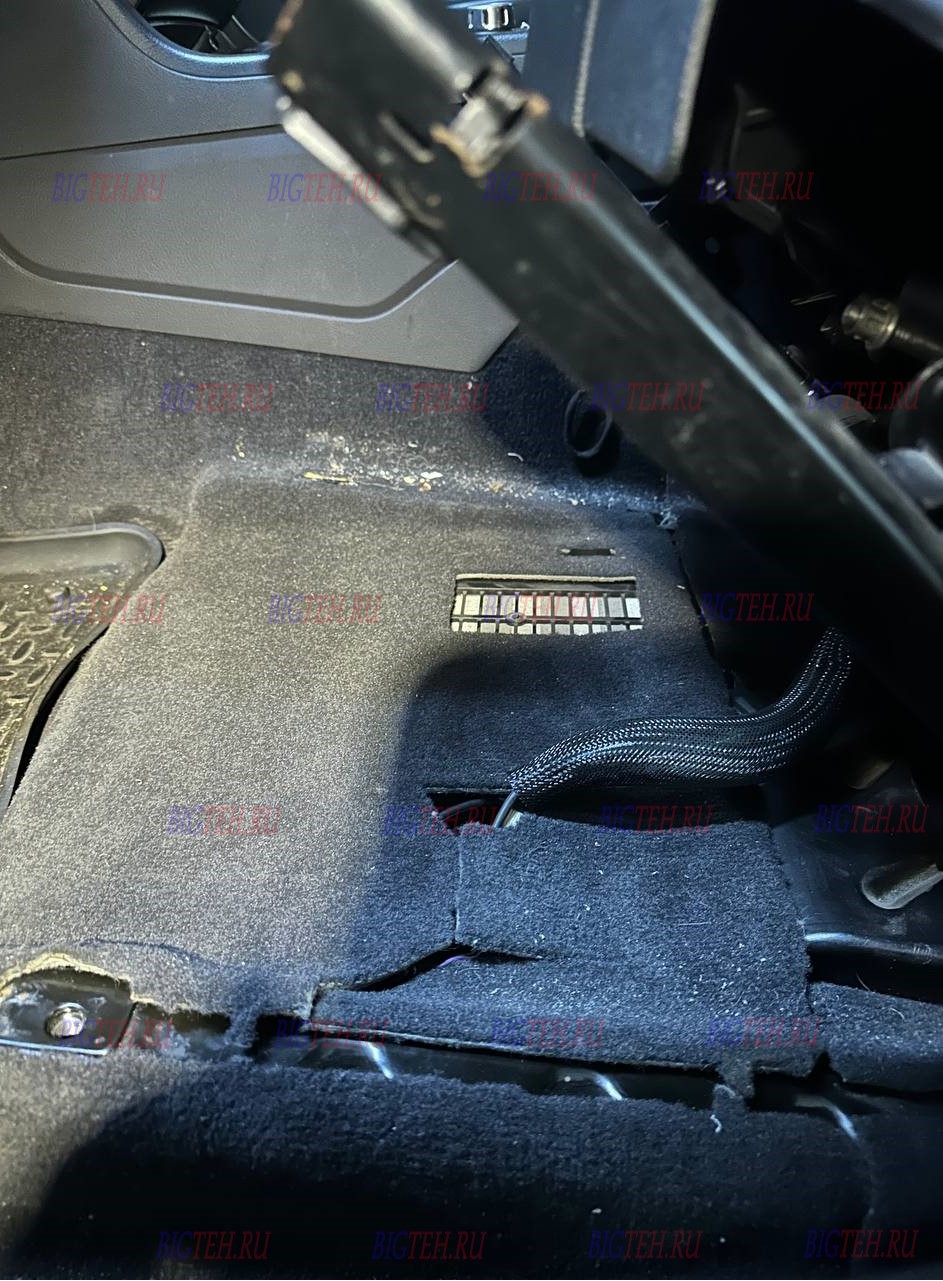

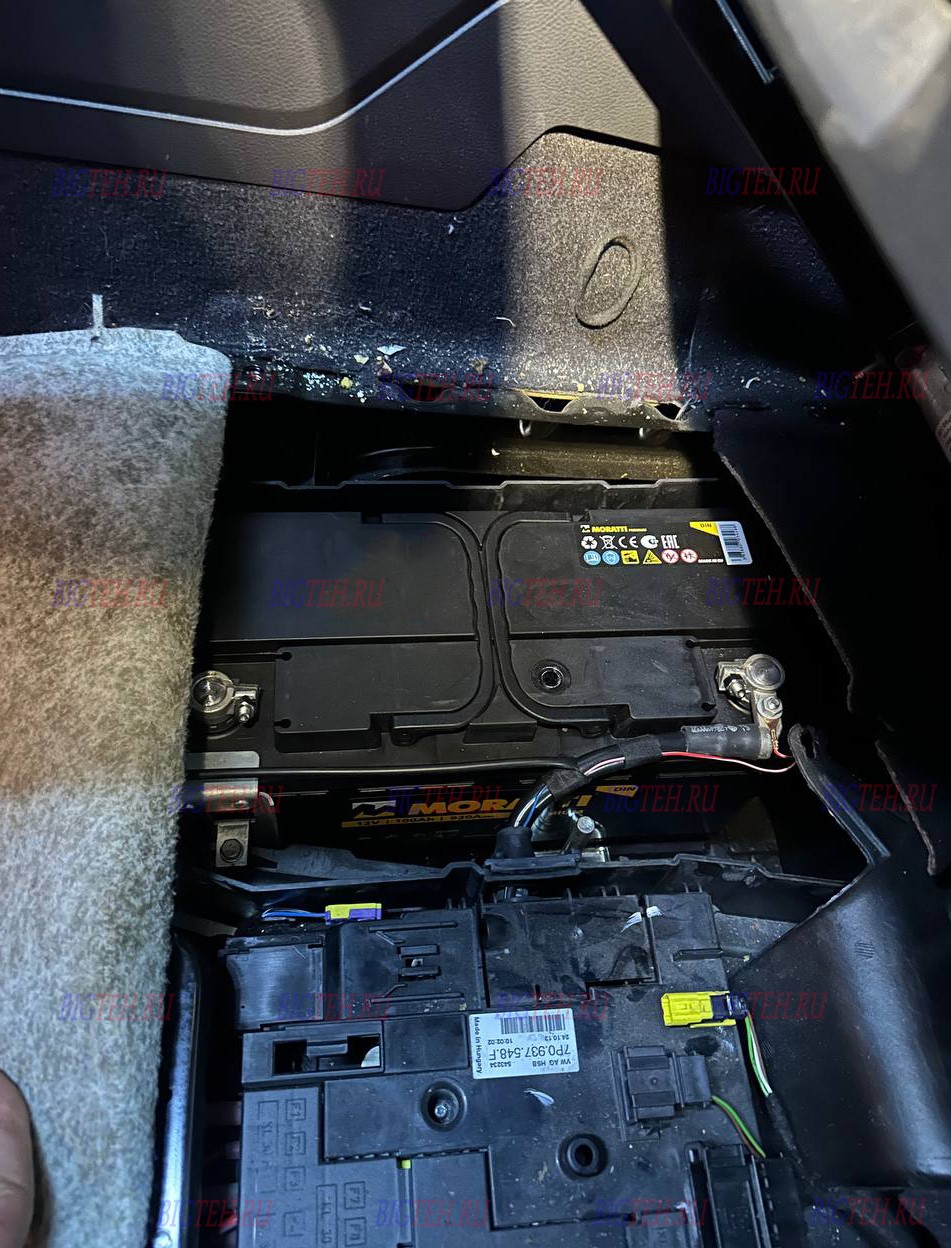

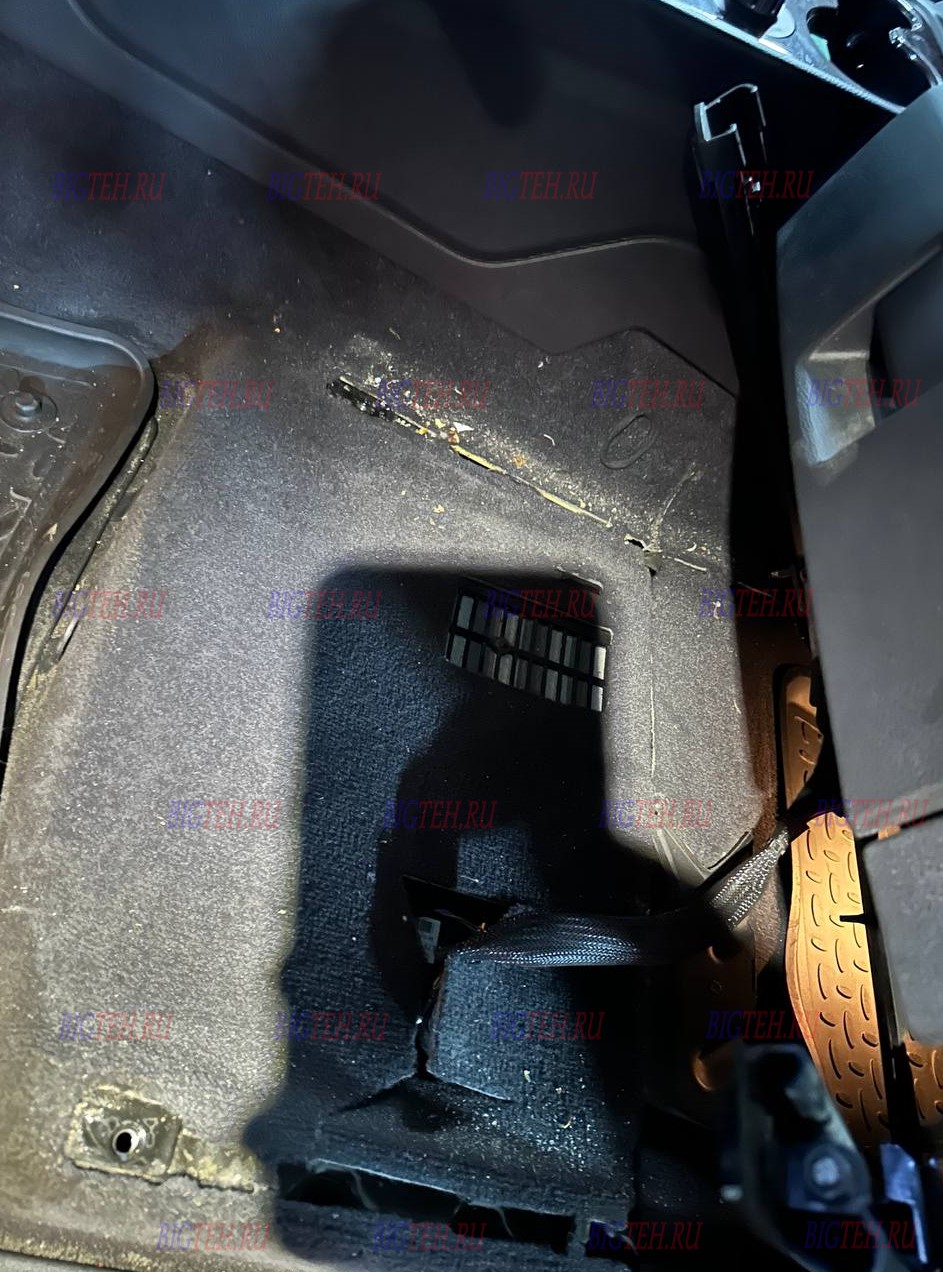

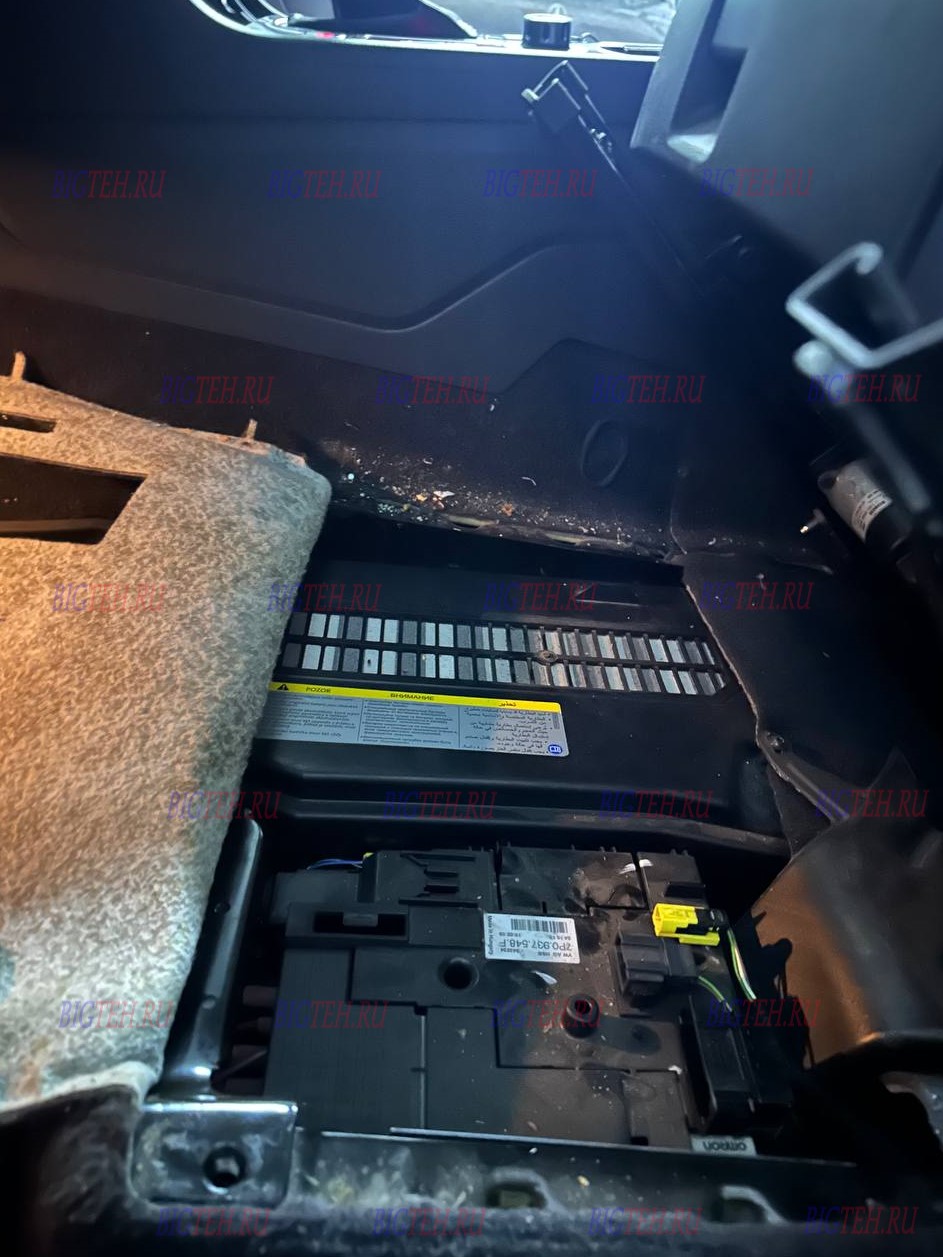

Отогните ковролин. Вы увидите черную пластиковую крышку в полу, закрывающую «ванну». В ней лежит аккумулятор. Крышка крепится поворотными замками или пластиковыми гайками-барашками. Внутри вы увидите компоновку: массивная батарея утоплена глубоко вниз. К ней подходит вентиляционная трубочка (обязательно отсоедините ее, чтобы не сломать при снятии).

4. Прижимная планка — нижний прихват
Крепление используется классическое — нижняя прижимная планка. Она металлическая, Г-образной формы. Ее нижняя часть цепляется за паз в пластиковом основании («ванночке») у переднего торца батареи. Верхняя часть прижимает корпус АКБ за специальный выступ у основания. Откручивается эта планка болтом на 13 мм, который расположен вертикально у передней стенки аккумулятора.
Из-за того, что аккумулятор стоит в углублении, гайка и болт могут закисать, так как туда иногда попадает влага с обуви зимой. Если чувствуете, что болт идет туго, обработайте его жидким ключом (WD-40) и работайте трещоткой плавно, чтобы не сорвать закладную гайку в корпусе. Если планка откручена, высвободите ее и вытащите. Теперь аккумулятор можно извлечь. Поднимайте его строго вертикально, держа за ручку. Помните, что AGM-батарея тяжелая, а поза у вас будет неудобная (сидя на пороге).

Новый аккумулятор: установка и подключение

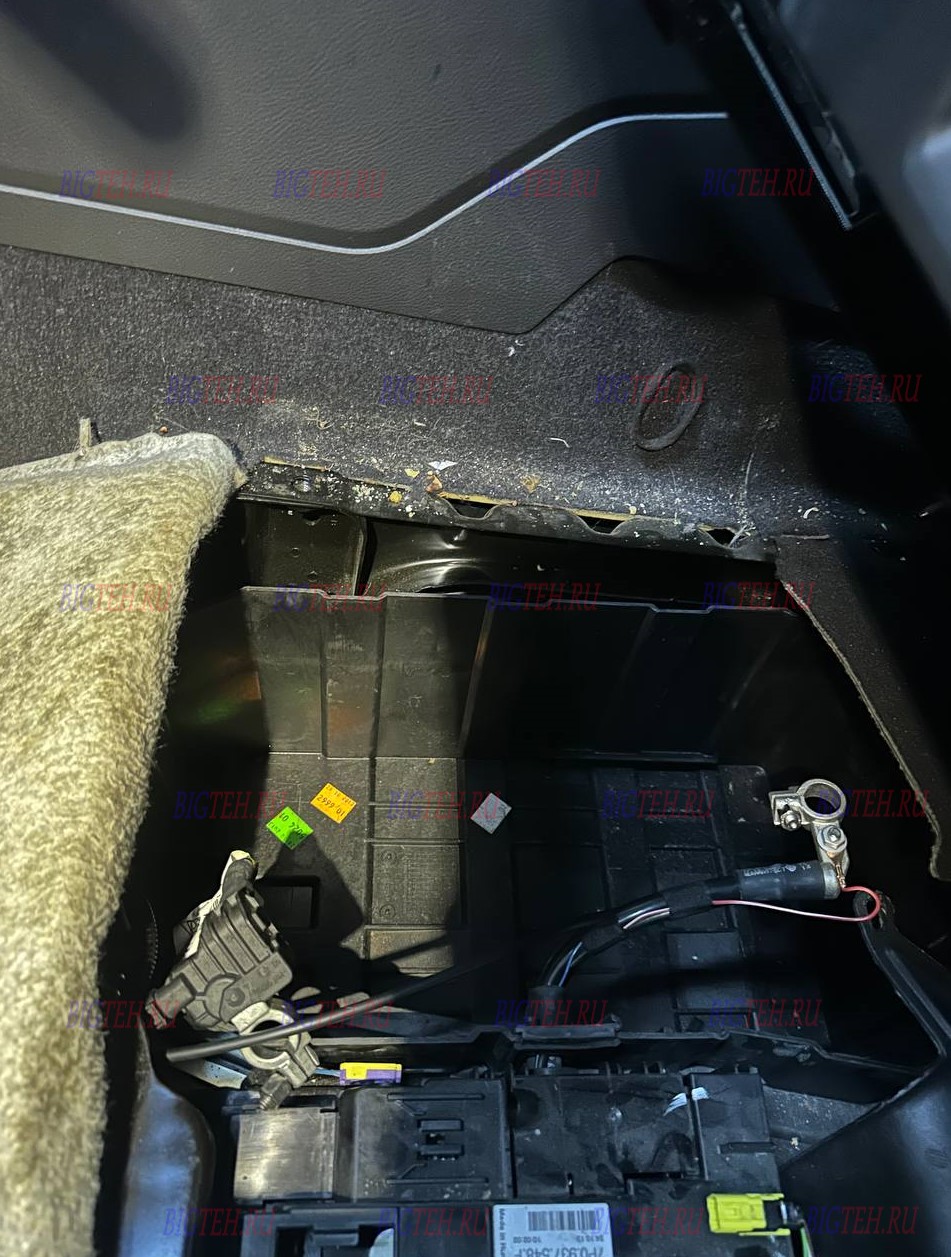

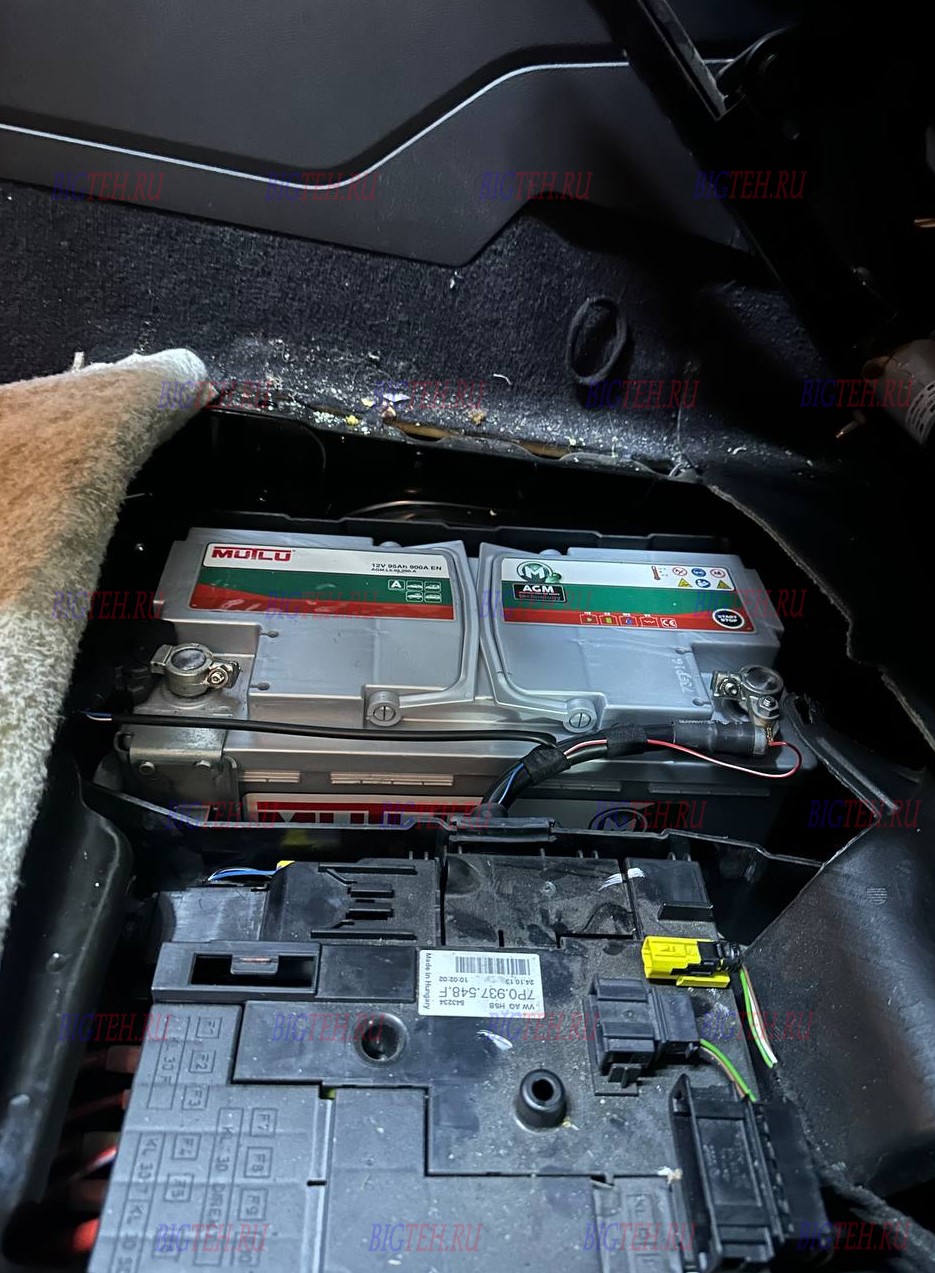

Установите новый AGM-аккумулятор (353х175х190, обратная полярность) в посадочное гнездо. Сразу же заведите штатную вентиляционную трубку в штуцер на корпусе батареи. Если не подключить вентиляцию, даже незначительное выделение газов при нештатных ситуациях пойдет прямо в замкнутый объем под сиденьем.
Накиньте и зафиксируйте нижнюю прижимную планку. Отрегулируйте ее так, чтобы она плотно прилегала к «ступеньке» аккумулятора. Планка должна сидеть без перекосов. Затяните болт с умеренным усилием, чтобы не раздавить пластик.

Подключение клемм:

1. Накиньте плюсовую клемму, прикрутите, но без излишнего фанатизма (мягкий свинец легко деформируется). Гайка должна быть затянута так, чтобы клемму нельзя было повернуть рукой.
2. Наденьте минусовую клемму. Обратите внимание на блок управления аккумуляторной батареей — это небольшая коробочка с разъемом на минусовом проводе. Аккуратно затяните минусовую клемму. В момент касания может зажужжать бензонасос или щелкнуть реле — это нормально, просыпается бортовая сеть.

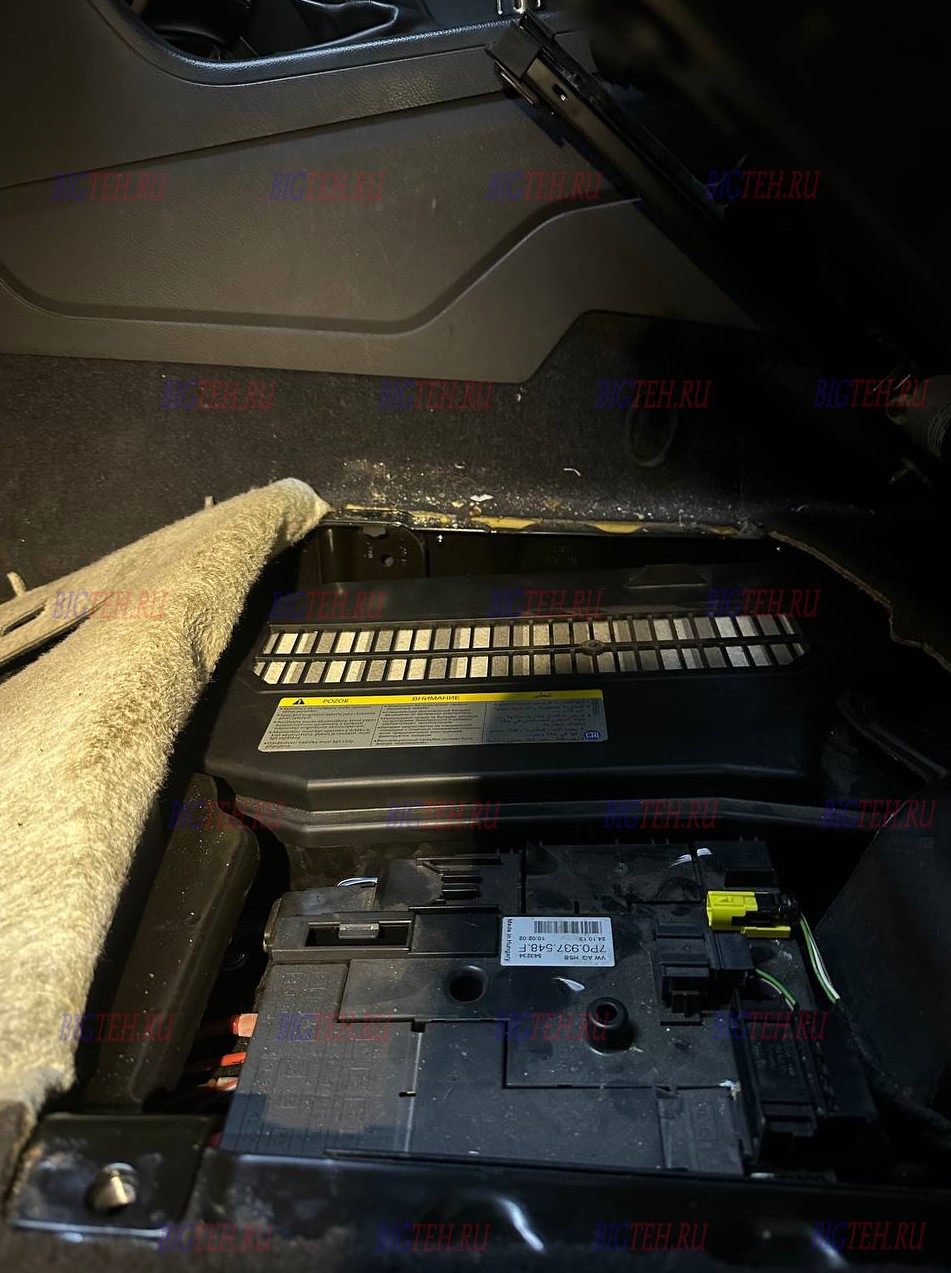

3. Установите на место пластиковую крышку отсека.

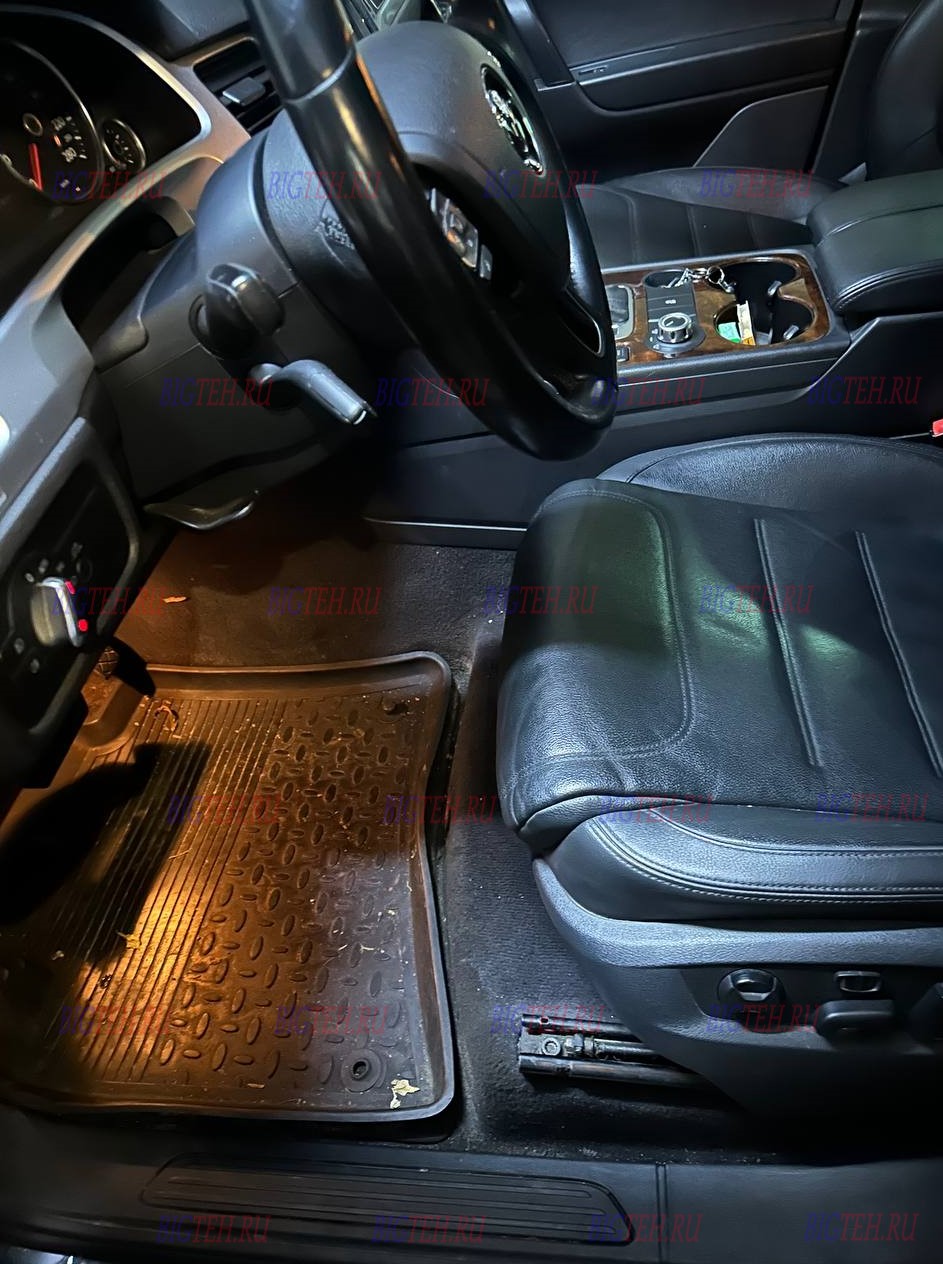

4. Верните на место водительское сиденье. Болты салазок затягивайте динамометрическим ключом с моментом, предписанным производителем (обычно около 40-50 Нм). Не прикручивайте их «от души» — можно повредить резьбу в кузове или недотянуть, что опасно при ДТП.

Критически важный этап: «Прописывание» аккумулятора

Теперь мы подошли к главному правилу, которое отделяет гаражный ремонт от профессионального сервиса. Замена аккумулятора на Туареге 2 не заканчивается затяжкой клемм. Автомобиль оснащен системой энергетического менеджмента. Он запоминает, как стареет ваша батарея. Если вы просто подключите новый AGM, блок управления будет думать, что перед ним все еще старая, убитая батарея. Он начнет подавать на нее повышенное напряжение, что вызовет кипение AGM-аккумулятора и его выход из строя уже через год.

Адаптация делается через диагностический разъем (OBD-II) с помощью VCDS (Вася Диагност) или другого совместимого сканера (Launch, Autel высокого уровня).
Процедура следующая:

1. Включить зажигание.
2. Зайти в блок 19 (Gateway) или блок 61 (Регулятор бортовой сети), в зависимости от конфигурации.
3. Перейти в «Адаптацию».
4. Найти канал информации о батарее. Вы увидите BEM-код — длинную строку с серийным номером.
5. Ваша задача — не менять технологию, а просто изменить ОДНУ цифру в серийном номере (например, последнюю цифру с 5 на 6). Этого достаточно, чтобы система поняла, что установлен новый физический компонент.
6. Обязательно проверьте, что в настройках указана правильная технология: AGM, а не "Wet" (Жидкий). И правильная емкость (например, 75 Ач или 80 Ач).
7. Сохранить, закрыть, выключить зажигание.

Если этого не сделать, умная система зарядки просто угробит дорогостоящую батарею за 10-15 тысяч километров пробега.

Восстановление настроек после подачи питания

После подключения будьте готовы к тому, что «мозги» авто частично «обнулились». Не пугайтесь, это лечится:

• Стеклоподъемники: Опустите каждое стекло до упора и удерживайте кнопку 3 секунды, затем поднимите и снова удерживайте 3 секунды. Автоматический режим восстановится.
• Электроручник (EPB): Нажмите и удерживайте кнопку тормоза, может выскочить ошибка. Просто заведите двигатель, нажмите на педаль тормоза и зажмите кнопку стояночного тормоза вниз. Система откалибруется.
• Датчик угла поворота руля: Заведите мотор и на малом газу выверните руль от упора до упора. Лампа ESP погаснет.
• Люк и климат-контроль: Проверьте работу заслонок, они должны пройти самообучение автоматически при включении зажигания на 30 секунд.

Вывод

Замена аккумулятора на Volkswagen Touareg II (2010–2014) — это действительно сложная установка, которая не прощает спешки и экономии на технологиях. Наличие аккумулятора под водительским сидением потребует от вас сноровки в работе с Torx-крепежом, а AGM-технология — обязательного наличия диагностического оборудования для прописывания. Использование только правильного типоразмера (353х175х190 мм) и обратной полярности — это база, которую нарушать нельзя физически. Но ключ к долгой жизни вашего нового аккумулятора лежит именно в программной адаптации. Потратив лишние 10 минут на изменение BEM-кода через Васю, вы гарантируете, что система зарядки будет работать с новой батареей корректно, а вы не выбросите деньги на ветер. И помните: в таком сложном организме, как Touareg, даже «мелочи» вроде замены аккумулятора требуют хирургической точности и глубоких технических знаний.
