Замена аккумулятора на Hyundai Grand Starex (2007-2015)

1. Общие сведения об автомобиле

Hyundai Grand Starex (известный также как Hyundai H-1 в некоторых европейских рынках) — это вместительный микроавтобус или грузо-пассажирский фургон, который выпускался в первом поколении с 2007 по 2015 год. Автомобиль завоевал популярность благодаря просторному салону, вмещающему до 12 пассажиров, неприхотливости и относительно низкой стоимости обслуживания. Grand Starex использовался как для коммерческих перевозок, так и в качестве семейного автомобиля.

Модель существовала в двух основных кузовных исполнениях: пассажирский микроавтобус (обычно 9-12 мест) и грузовой фургон. Наиболее распространенной силовой установкой являлся 2.5-литровый дизельный двигатель мощностью 170 лошадиных сил, хотя встречались и другие модификации. Автомобиль ценится за высокую надежность, ремонтопригодность и хорошую адаптацию к российским условиям эксплуатации.

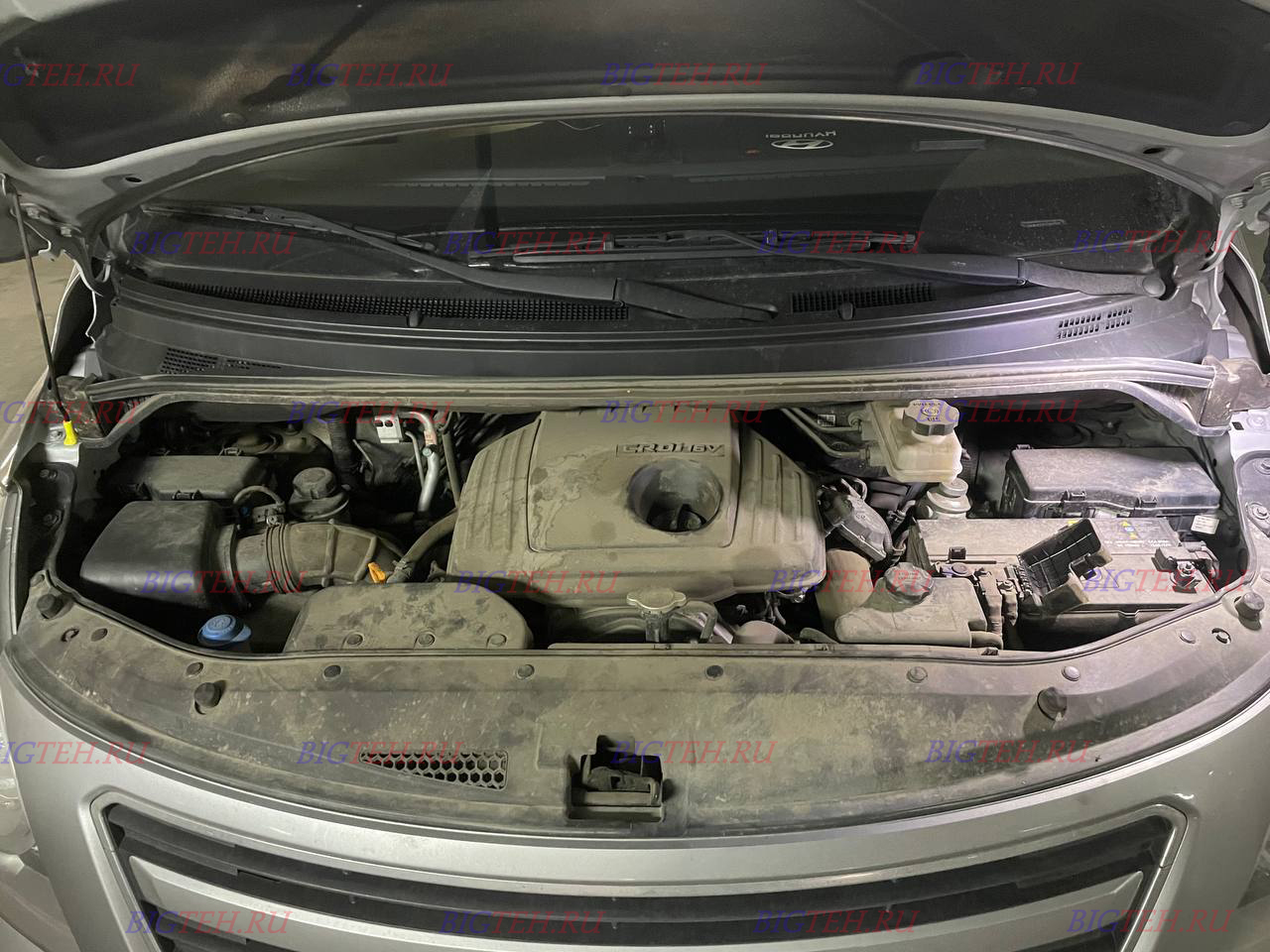

Аккумуляторная батарея на Grand Starex расположена под капотом, доступ к ней достаточно свободный. В зависимости от комплектации автомобиль может оснащаться дизельным двигателем, который предъявляет повышенные требования к пусковому току аккумулятора, особенно в холодное время года.

2. Технические параметры и критерии выбора аккумулятора

Для Hyundai Grand Starex производителем предусмотрен аккумулятор японского стандарта JIS типоразмера D31R. Данный формат широко применяется на коммерческих автомобилях и микроавтобусах. Корпус батареи имеет характерные размеры: длина около 306 мм, ширина 173 мм, высота 225 мм.

Ключевая особенность: аккумулятор имеет прямую полярность (R — positive on Right). При определении полярности необходимо расположить аккумулятор лицевой стороной к себе (клеммы ближе к вам). Если плюсовая клемма находится справа — это прямая полярность. Также батарея имеет специальный бортик в нижней части корпуса для фиксации прижимной планкой.

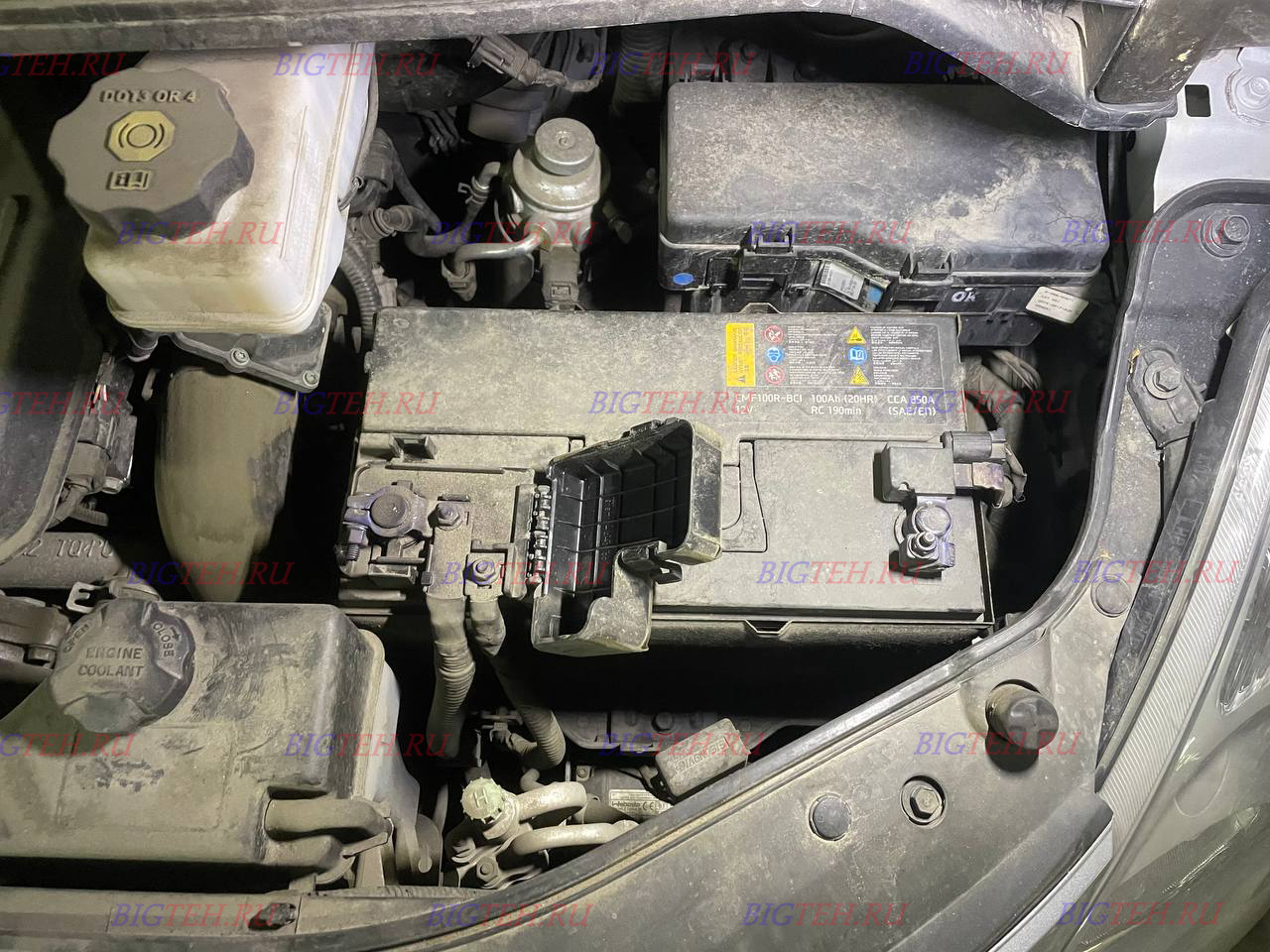

Штатный аккумулятор: CMF100R-BCI (100 Ач, прямой полярности) производства Sebang Global Battery Co., Ltd.

Таблица 1 — Технические параметры аккумулятора для Hyundai Grand Starex

Параметр	Значение	Пояснение
Типоразмер JIS	D31R	R означает правый плюс (прямая полярность)
Габариты (Д x Ш x В)	306 х 173 х 225 мм	Допускаются незначительные отклонения
Полярность	Прямая (R)	Плюсовая клемма находится слева(когда клеммы по верхней крышка ближе к вам)
Тип клемм	T1 (евроконус)	Стандартные конусные клеммы, азиатский тип FL
Штатная емкость	100 А·ч	CMF100R-BCI
Рекомендуемая емкость	90 – 115 А·ч	Для дизельного двигателя требуется высокая емкость
Пусковой ток	от 750 А	Рекомендовано 800-850 А для дизеля
Тип крепления	Нижняя прижимная планка	Корпус имеет бортик для фиксации

Расшифровка маркировки D31R:

Элемент маркировки	Значение
Буква D	Группа типоразмера JIS
Цифра 31	Приблизительная длина корпуса — 306 мм
Буква R	Полярность: плюс справа (прямая)

Рекомендации по выбору:

• Для дизельных версий Grand Starex рекомендуется выбирать аккумулятор с пусковым током не менее 800 А.
• Допустимо устанавливать батарею увеличенной емкости до 110 А·ч, если габариты совпадают.
• При наличии большого количества дополнительного электрооборудования рекомендуется рассмотреть вариант с технологией EFB или AGM.

Важное замечание: при выборе аккумулятора обращайте внимание на наличие нижнего бортика для крепления. Европейские батареи типоразмера L4 (315×175×190) могут не иметь такой конструкции и не зафиксируются штатной планкой.

3. Пошаговая процедура замены

Необходимые инструменты:

• Головка или ключ на 10 мм (для отсоединения клемм)
• Головка на 10 или 12 мм с удлинителем (для болта нижней прижимной планки)
• Плоская отвертка (для снятия защитных колпачков)
• Металлическая щетка для зачистки контактов

Этап 1 — Демонтаж старой аккумуляторной батареи

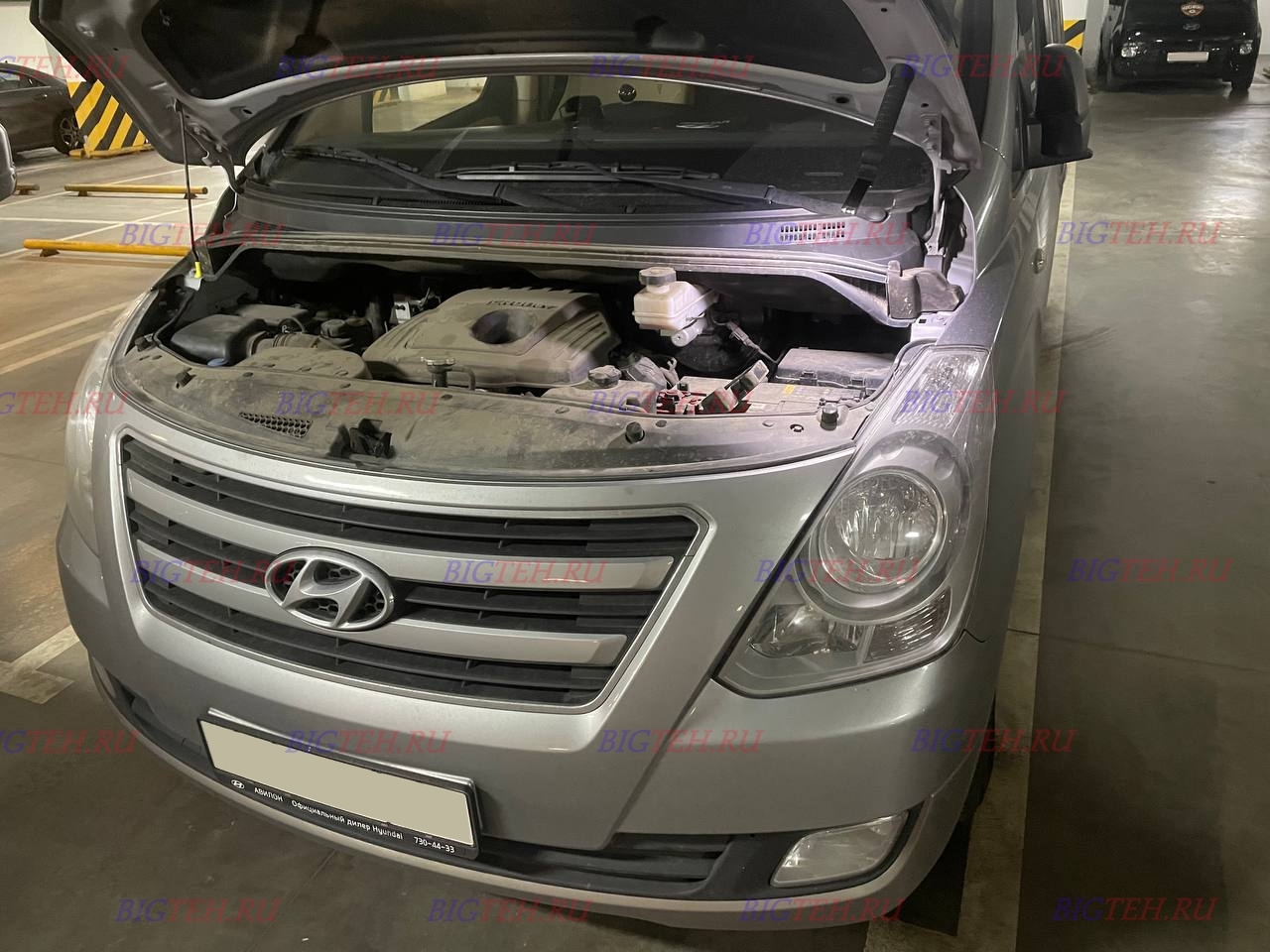

1. Откройте капот и надежно зафиксируйте его упорной штангой. Аккумулятор на Grand Starex расположен в моторном отсеке, часто с правой стороны (или слева, в зависимости от рынка поставки).
2. Если на аккумуляторе установлена пластиковая защитная крышка или теплоизоляционный кожух, аккуратно снимите их.
3. В первую очередь всегда отсоединяется отрицательная клемма (черного цвета). Ослабьте гайку ключом на 10, снимите наконечник провода с выводного штыря и отведите провод в сторону, изолировав от контакта с металлическими деталями кузова. Это базовое правило безопасности исключает риск короткого замыкания при дальнейшей работе с положительной клеммой.
4. Аналогичным образом отсоедините положительную клемму (красный провод). При наличии защитного резинового или пластикового колпачка откиньте его в сторону.
5. Найдите болт(ы) крепления нижней прижимной планки. Планка расположена у основания аккумулятора и удерживает его за специальный бортик на корпусе. Для доступа к болту может потребоваться удлинитель для головки, так как болт находится глубоко внизу.
6. Открутите болт(ы) крепления прижимной планки и извлеките саму планку, потянув ее вверх.
7. Аккуратно извлеките старую батарею из посадочного места. Вес аккумулятора типоразмера D31 составляет около 20-22 кг, действуйте плавно, не спеша, чтобы не повредить соседние компоненты.

Этап 2 — Очистка и подготовка посадочного места

Перед установкой новой батареи необходимо привести посадочное место в порядок. Это продлит срок службы нового аккумулятора и обеспечит надежный электрический контакт.

1. Удалите скопившуюся грязь, пыль и возможные масляные пятна из аккумуляторной полки. Используйте пылесос или чистую ветошь.
2. Внимательно осмотрите место установки на предмет следов коррозии. Если обнаружены белые или зеленоватые отложения (продукты окисления свинца), обработайте пораженные участки теплым водным раствором пищевой соды (одна столовая ложка на стакан воды). Сода эффективно нейтрализует кислотные остатки.
3. Вытрите обработанные участки насухо чистой ветошью.
4. Зачистите клеммные наконечники на проводах с помощью металлической щетки или мелкозернистой наждачной бумаги до появления блестящего металлического оттенка.

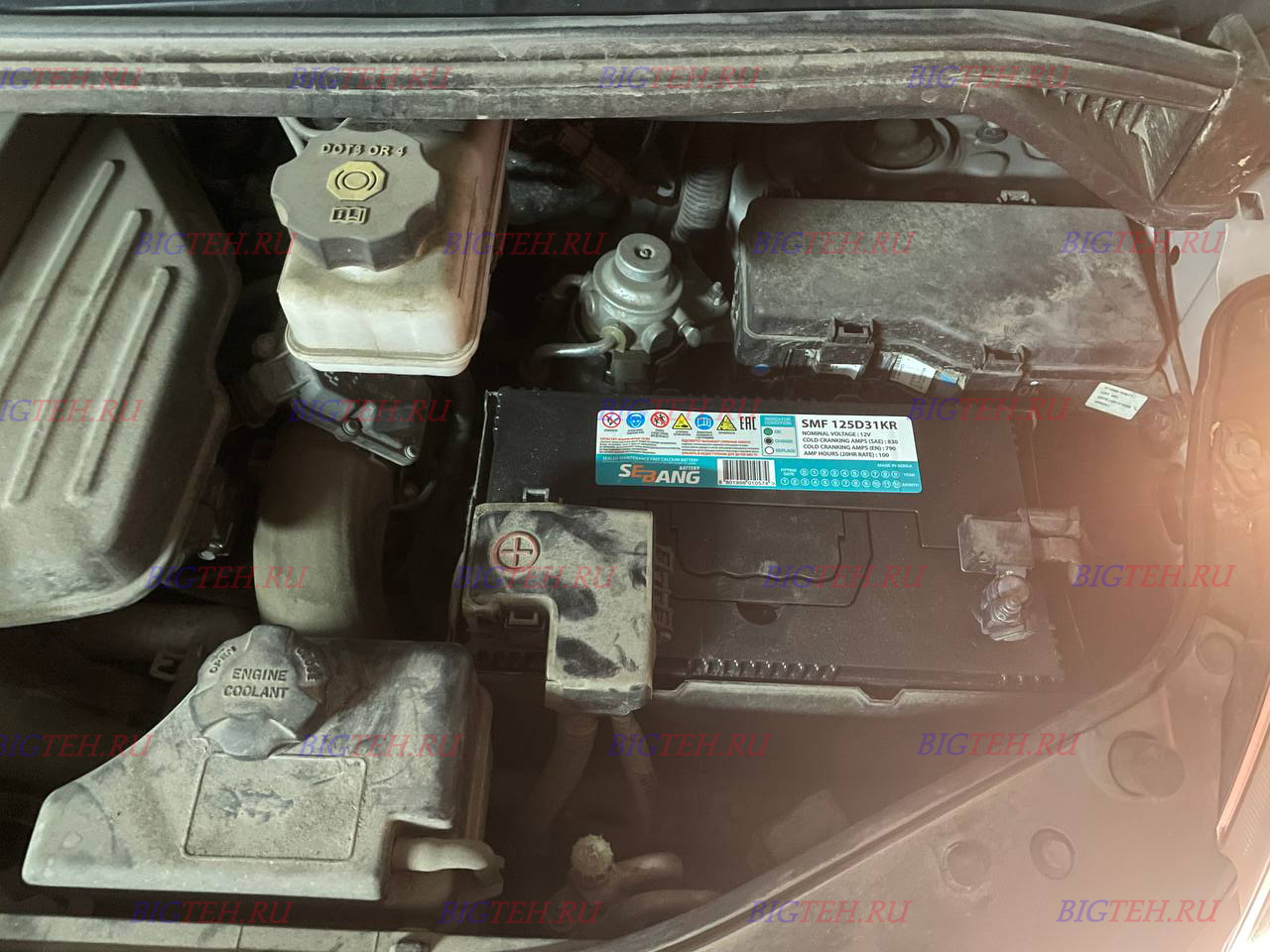

Этап 3 — Установка новой батареи

1. Установите новый аккумулятор в лоток, строго соблюдая полярность. При прямой полярности положительный вывод должен находиться справа (если смотреть на аккумулятор со стороны радиатора). Убедитесь, что нижний бортик на корпусе точно вошел в зацепление с прижимной планкой.
2. Установите нижнюю прижимную планку на место, заведя ее за буртик корпуса батареи. Затяните болт(ы) крепления умеренным усилием (примерно 10-15 Н·м). Аккумулятор должен быть зафиксирован жестко, без люфта, но чрезмерный нажим может привести к трещине пластикового корпуса.
3. Подсоедините провода в регламентированной последовательности: сначала положительную клемму (плюс), затем отрицательную (минус). Такой порядок предотвращает искрение при последнем контакте.
4. Надежно затяните гайки на клеммах. Слишком слабая затяжка приведет к нагреву контакта, падению напряжения и риску окисления.
5. Нанесите защитный состав на выводы аккумулятора и внутреннюю поверхность наконечников. Для этой цели подходит технический вазелин, литиевая смазка или специализированный аэрозоль для обработки клемм. Это предотвратит окисление контактов в будущем.
6. Если снимали пластиковую крышку или теплоизоляцию, верните их на место.

Этап 4 — Завершающие операции

1. Запустите двигатель. На дизельном Grand Starex может потребоваться 2-3 секунды прогрева свечей накала перед запуском, особенно в холодное время.
2. Проверьте работу всех систем: освещения (ближний и дальний свет, габариты, поворотники), стеклоочистителей, аудиосистемы и климатической установки.
3. Утилизируйте старый аккумулятор надлежащим образом (см. рекомендации ниже).

Для автомобилей с системой Start-Stop: Если ваш Grand Starex оснащен системой автоматического запуска/остановки двигателя, после замены аккумулятора может потребоваться адаптация через диагностический сканер на СТО. На автомобилях без данной функции никаких программных действий не требуется.

4. Рекомендации по замене и последующему обслуживанию

1. Точное определение типоразмера перед покупкой. Обязательно измерьте старый аккумулятор или сверьте его маркировку. Типоразмер D31R имеет длину около 306 мм, ширину 173 мм и высоту 225 мм. Покупка батареи неверного типоразмера (например, D23 длиной 232 мм) приведет к тому, что штатное крепление не сможет зафиксировать аккумулятор.
2. Нижнее крепление — критически важно. Аккумулятор D31R имеет специальный бортик в нижней части корпуса для фиксации прижимной планкой. Европейские батареи типоразмеров L2/L3/L4 не имеют такого бортика и не могут быть надежно закреплены. Выбирайте аккумуляторы с маркировкой «D31R», «Азия», «JIS» или указанием «нижнее крепление».
3. Контроль пускового тока. Для дизельного двигателя Grand Starex рекомендуется пусковой ток не менее 750-800 А. Чем выше этот показатель, тем увереннее будет запуск в холодное время года. Для бензиновых версий допустимы более низкие значения.
4. Выбор технологии аккумулятора. Для коммерческого использования с частыми запусками и остановками рекомендуется рассмотреть аккумуляторы технологии EFB или AGM. Для обычной эксплуатации достаточно качественного кальциевого (Ca/Ca) аккумулятора.
5. Проверка напряжения после установки. При заглушенном двигателе исправный аккумулятор должен показывать мультиметром 12,5-12,7 В. При работающем двигателе (холостой ход, включены фары) напряжение должно находиться в интервале 13,8-14,5 В. Выход за эти пределы указывает на возможную неисправность генератора или регулятора напряжения.
6. Дозарядка перед установкой в холодное время. Даже новая батарея из магазина может иметь заряд всего 60-70%, особенно если она длительное время хранилась на складе. Перед зимней эксплуатацией рекомендуется полностью зарядить аккумулятор внешним зарядным устройством.
7. Регулярный осмотр клемм. Дважды в год осматривайте контакты аккумулятора. При появлении белого порошкообразного налета (оксид свинца) тщательно удаляйте его щеткой и обновляйте слой защитной смазки. Также проверяйте надежность затяжки гаек на клеммах — вибрация при движении постепенно ослабляет контакт.
8. Утилизация старого аккумулятора. Отработавшую батарею запрещено выбрасывать в контейнер для бытовых отходов. Свинец и электролит относятся к опасным отходам, требующим специальной переработки. Сдайте старый источник питания:
   • в специализированный пункт приема вторсырья;
   • в магазин при покупке нового аккумулятора (многие торговые точки предоставляют скидку в обмен на старую батарею);
   • в автосервис, занимающийся обслуживанием аккумуляторов.

Следуя данному пошаговому руководству, вы сможете без посторонней помощи произвести замену аккумулятора на вашем Hyundai Grand Starex. Грамотный подбор батареи по типоразмеру D31R (306×173×225 мм), прямой полярности и достаточной емкости (не менее 90 А·ч) гарантирует уверенный запуск двигателя в любых погодных условиях и длительный срок службы электрооборудования автомобиля.
