Замена аккумулятора на Toyota Corolla IX бензин 1.6 (110 л.с.) 2003-2007

Мировой бестселлер из Японии

Девятое поколение Toyota Corolla с заводским индексом E120 дебютировало в 2002 году, а его рестайлинговая версия, выпускавшаяся с 2003 по 2007 год, стала одной из самых массовых и узнаваемых на российских дорогах. Разработкой автомобиля руководил главный инженер Такеши Йошида, а дизайн кузова создавался в калифорнийской студии Toyota под влиянием философии «компактного премиума» — отказ от излишней бюджетности в пользу солидных форм и качественных материалов отделки. Премьера европейской версии прошла на Женевском автосалоне, где публика тепло встретила просторный салон, улучшенную шумоизоляцию и богатое для своего класса оснащение.

Выдающейся чертой E120 всегда оставалась его феноменальная живучесть. Цепной привод ГРМ на бензиновых моторах 1.6 серии 3ZZ-FE не требовал замены весь срок службы, автоматическая коробка передач U341E при минимальном уходе перешагивала отметку в триста тысяч километров, а подвеска с МакФерсон спереди и скручивающейся балкой сзади легко усваивала неровности российских направлений. Конструкторы сознательно сохранили простоту архитектуры, благодаря чему большинство регламентных процедур, включая обслуживание системы электроснабжения, доступно рядовому владельцу без применения заводского диагностического оборудования.

Характеристики штатного аккумулятора

Аккумуляторная батарея на Corolla E120 расположена в моторном отсеке, традиционно слева по ходу движения. Модель укомплектована азиатским типоразмером корпуса, который визуально отличается от европейского — токовыводы выступают над плоскостью верхней крышки, а сама форма более вытянута в высоту. Производитель использовал кальциевую технологию Ca/Ca, исключающую испарение воды из электролита и не требующую обслуживания в течение всего срока эксплуатации.

Фиксация батареи реализована через верхнюю прижимную планку. Это поперечная металлическая скоба, которая накидывается на корпус сверху и притягивается к площадке двумя гайками, предотвращая любые смещения при вибрациях.

Параметры штатного источника питания сведены в таблицу.

При подборе замены длина корпуса должна строго укладываться в диапазон 230-232 мм. Попытка поставить более распространенный европейский аккумулятор длиной 242 мм приведет к тому, что он просто не поместится на штатную площадку. Вес батареи составляет около 15 килограммов, поэтому при переноске следует быть аккуратным — работать удобнее в плотных защитных перчатках.

Необходимый инструмент

Весь требуемый инвентарь найдется в любом стандартном наборе автомобилиста.

Подготовка к замене

Прежде чем браться за инструмент, мотор необходимо заглушить. Ключ извлекается из замка зажигания. Все электрические потребители — фары, подсветка салона, магнитола — принудительно выключаются во избежание бросков напряжения в момент размыкания цепи.

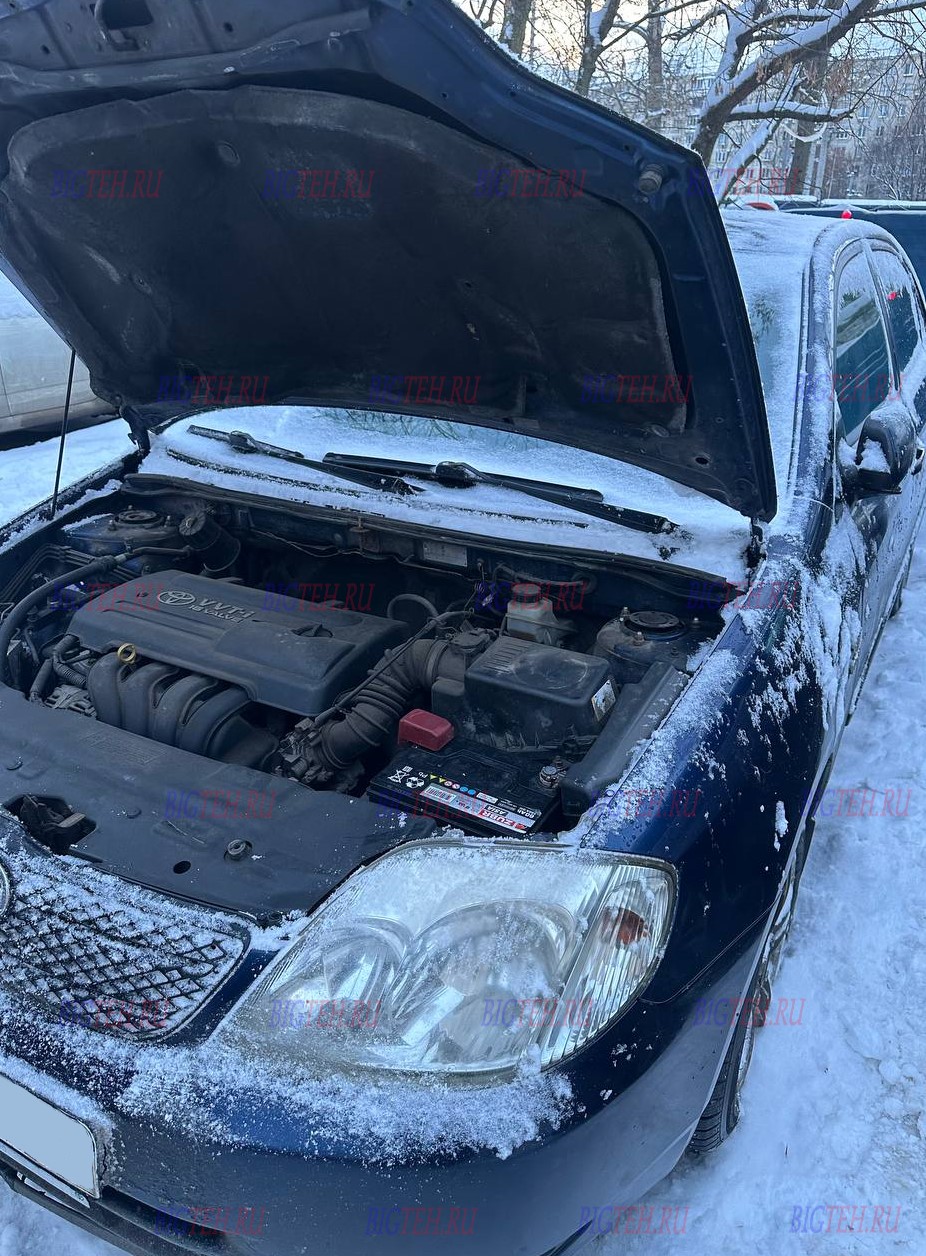

Автомобиль следует оставить на ровной площадке с затянутым стояночным тормозом. Капот поднимается и надежно фиксируется штатным упором. Аккумулятор находится слева по ходу движения, сразу за фарой. Никаких дополнительных кожухов, перекрывающих доступ к клеммам, на данном поколении Corolla не предусмотрено.

Пошаговая инструкция по замене

1. Отключение минусовой клеммы. Данное действие выполняется первым по требованиям безопасности. Ключом на 10 мм ослабьте затяжку гайки на черном проводе, помеченном знаком «минус». Сдерните наконечник с контактного штыря и отведите кабель в такое место, где он не сможет случайно коснуться металла кузова или выводов аккумулятора.
2. Отключение плюсовой клеммы. Теперь можно работать с положительным выводом. Аналогично отпустите гайку, снимите красный наконечник и зафиксируйте его в стороне.
3. Демонтаж верхней прижимной планки. Поперечная металлическая скоба удерживает корпус за верхнюю кромку. Открутите гайки, расположенные по бокам планки, и снимите крепежный элемент.

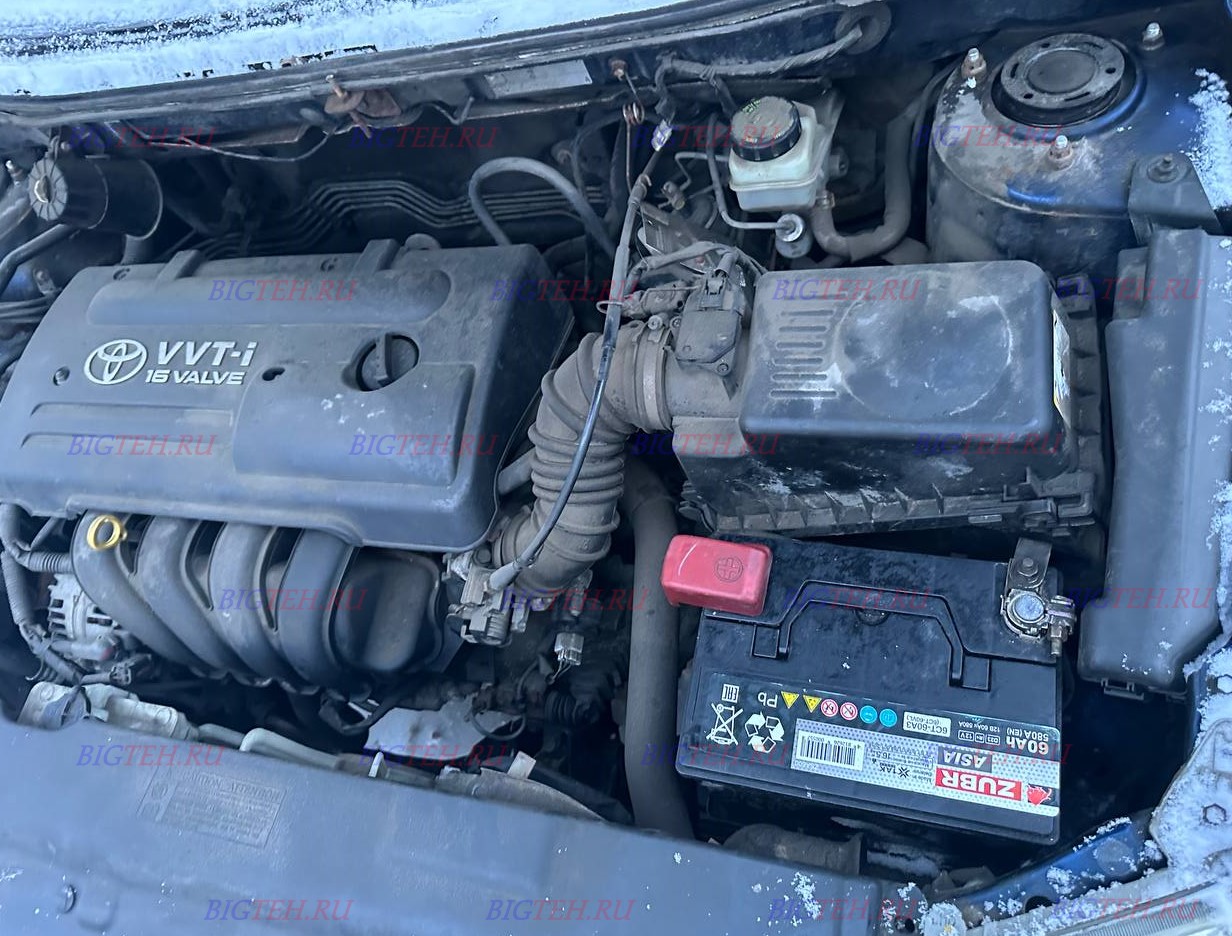

4. Извлечение старой батареи. Ухватитесь за ручки или пазы на корпусе и достаньте аккумулятор вертикально вверх. Не наклоняйте его в сторону, чтобы остатки электролита не попали на лакокрасочное покрытие.
5. Очистка посадочного места. Осмотрите площадку на предмет грязи, пыли и следов окислов. При обнаружении налета пройдитесь металлической щеткой и протрите поверхность сухой ветошью.

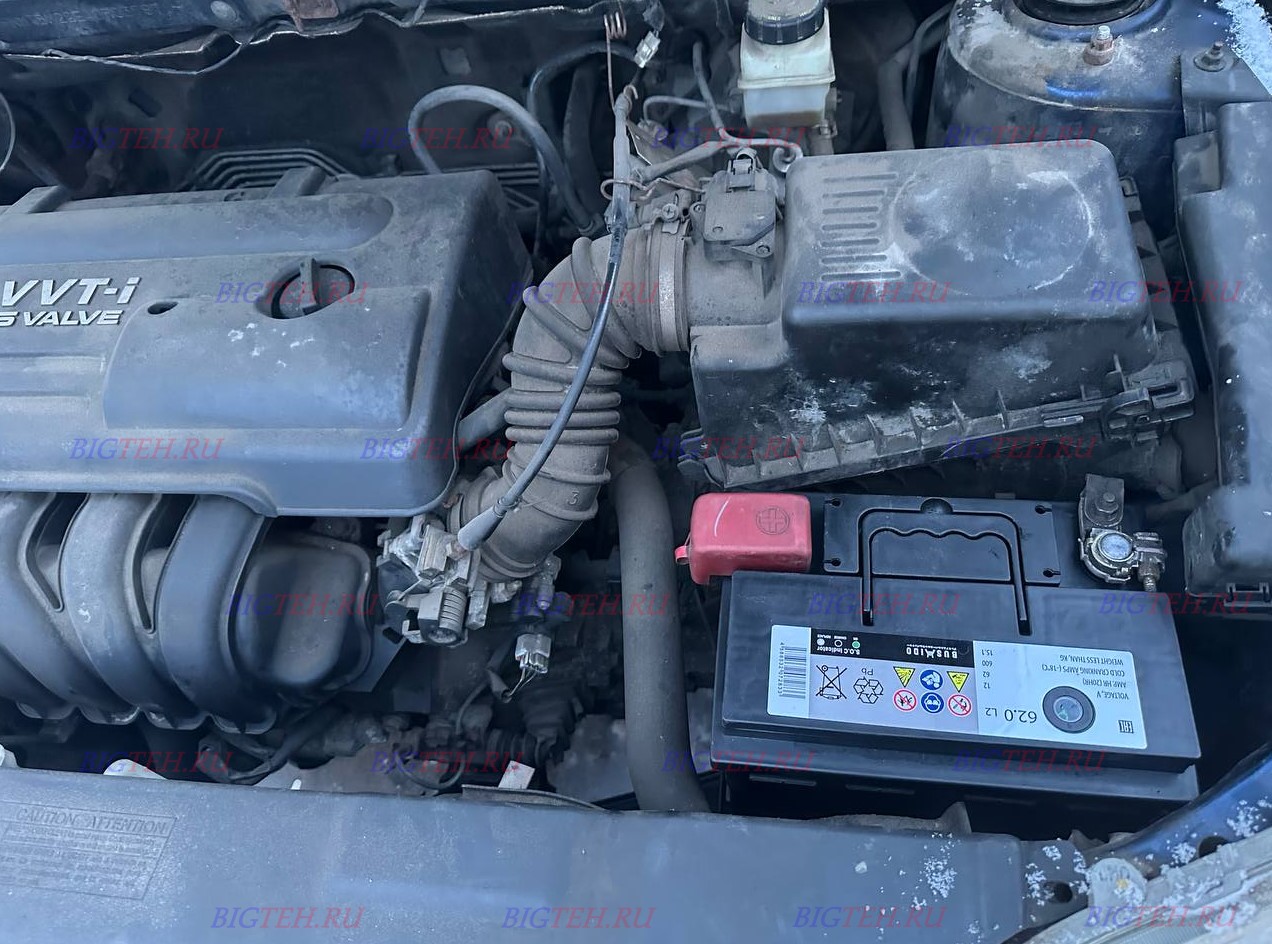

6. Установка нового аккумулятора. Опустите свежую батарею на место. Корпус обязан встать без перекосов, а полярность строго соответствует обратной: стоя лицом к двигателю, плюсовая клемма находится справа. Убедитесь, что силовые провода дотягиваются до выводов без натяжки.
7. Фиксация прижимной планкой. Установите металлическую скобу обратно и равномерно затяните гайки. Усилие должно намертво зафиксировать корпус, исключив его подвижность, но без фанатизма — чрезмерная затяжка способна деформировать пластиковый корпус.
8. Подключение клемм. Порядок строго обратный. Первой надевается и обтягивается плюсовая клемма, второй подключается минусовая. Легкое искрение в момент касания отрицательного наконечника является нормальной реакцией бортовой электроники.
9. Защита контактов. Для долгой и беспроблемной службы обильно покройте оба клеммных соединения токопроводящей смазкой или техническим вазелином. Это замедлит образование белого окисного налета.
10. Контрольный запуск. Заведите мотор и прислушайтесь к работе стартера — коленчатый вал должен вращаться энергично, без провалов и задержек. Удостоверьтесь, что на приборной панели не горят сигнализаторы неисправностей.

Восстановление сброшенных настроек

Разрыв питания обнуляет энергозависимую память. Часы на центральном дисплее потребуется выставить заново. Сохраненный список радиостанций очистится, и любимые частоты придется программировать вручную. Стеклоподъемники с автоматическим режимом могут утратить запомненные крайние точки — функция восстанавливается поочередным полным опусканием и подъемом каждого стекла с удержанием клавиши в крайних позициях на пару секунд. После завершения цикла комфортный режим возвращается к штатной работе.
